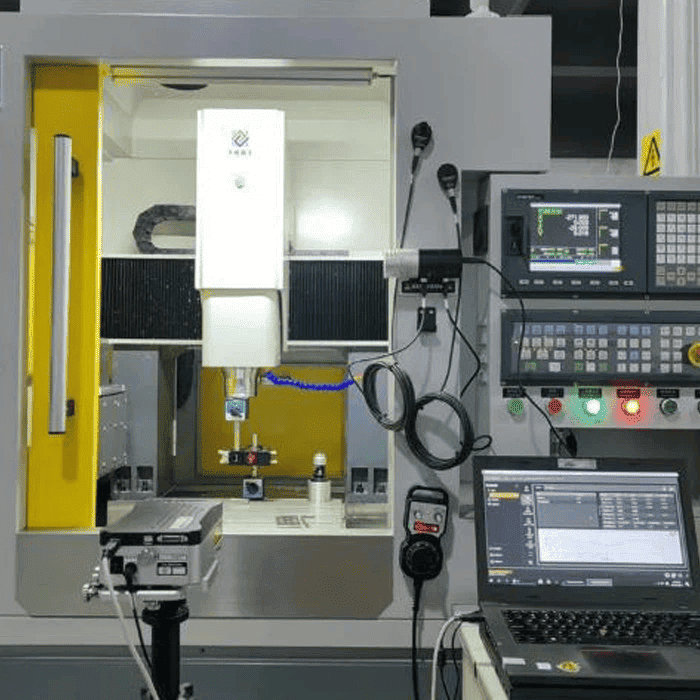

Presnosť polohovania (mm): 0,01 mm Veľkosť pracovného stola (mm): 500*400 Zdvih (os Y) (mm): 400 mm Výkon motora vretena (kW): 6 kW Rozmer (D*Š*V):1600*1500*2100 Hmotnosť (KG): 1500 Typ: CNC gravírovací stroj Rozsah otáčok vretena (ot./min): 1000 - 36000 ot./min Počet vretien: Jeden Zdvih (os X) (mm):500 mm Opakovateľnosť (X/Y/Z) (mm):0,01 mm Napätie: 380V/220V Kľúčové predajné body: Multifunkčné Funkcia: Frézovanie Gravírovanie
Sme HCIC, výkonný dodávateľ automobilových testovacích zariadení a automatizačných zariadení v Číne. Sme etablovaní takmer 30 rokov, počas ktorých sme nezávisle vyvinuli a zdokonalili celkovo 10 000 sád rôznych typov zariadení. V Číne máme 8 tovární a 2 výskumné a vývojové základne s viac ako 700 zamestnancami.
1. Štruktúra odlievania je stabilná, primeraná a krásna. Liatina našej spoločnosti je odlievaná v kvalite HD250, ktorá má časové starnutie a starnutie žíhaním, aby sa zabezpečilo, že liatinové telo je stabilné a nedeformované a odolné.
2.Hlavnými časťami trupu sú prvé a druhé konfiguračné diely dovezené z rovnakého odvetvia: napríklad: vodiace koľajnice sú vodiace koľajnice presnosti z Taiwanu Shangyin alebo Yintai alebo ABBA; skrutkové tyče sú japonské NSK, THK alebo nemecký Rexroth (Rexroth); systém využíva taiwanský systém riadenia absolútnej hodnoty zbernice novej generácie a integrovaný pohon; servomotor využíva vysokú zotrvačnosť japonského servomotora Panasonic; drôt používa japonský drôt a vlastný drôt.
Všetky parametre je možné prispôsobiť
Parametre vzorky
| Nie | Položka | Špecifikácie |
|---|---|---|
| A Technické parametre obrábacieho stroja: | ||
| 1 | Telo stroja a všetky časti sú vyrobené z nano odliatkov | |
| 2 | Veľkosť stola | 500 × 400 mm |
| 3 | T-drážka (šírka x množstvo x rozstup) | 10×5×78 mm |
| 4 | Najväčšie zaťaženie | 200 kg |
| 5 | Maximálna výška podávania | 280 mm |
| 6 | Vzdialenosť od čela vretena k práci | 100-280 mm |
| 7 | Triaxiálna dráha X/Y/Z | 450/400/170 mm |
| 8 | Priemer vretena | Ø 100 mm |
| 9 | Rýchlosť vretena | 36 000 ot./min |
| 10 | Výkon motora vretena | 6 kW |
| 11 | Kapacita knižnice nástrojov vretena | 8 |
| 12 | Čas výmeny nástroja | 5S |
| 13 | Kužeľ vretena | ISO25 |
| 14 | Kurzy knižnice nožov | Rotácia servo disku |
| 15 | Rýchlosť pohybu X/Y/Z | 12/12/12 m/min |
| 16 | Rýchlosť spracovania | 6 – 12 m/min |
| 17 | Presnosť polohovania | ±0,006/300 mm |
| 18 | Opakovaná presnosť polohovania | ±0,006/300 mm |
| 19 | Presnosť obrobeného povrchu | ≤Ra1,6 |
| 20 | Presnosť obrábania | ±0,01 mm |
| 21 | Voliteľná štvorosová päťosová | áno |
| 22 | Uhol natočenia osi A | ±105 stupňov |
| 23 | Piata os Uhol otočenia osi C | 360 stupňov |
| 24 | Režim päťosového spojenia | 5 osí s pohybom |
| 25 | Pracovné napätie | 380V/50HZ±10% alebo 220V/60HZ |
| 26 | Veľkosť stroja (d * š * v) | 1450×1600×2100 mm |
| 27 | Telesná hmotnosť | 1500 kg |
| B Podrobnosti o konfigurácii obrábacieho stroja parametre značky: | ||
| 1 | Konfigurácia systému | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Vreteno | 6KW vysoko presné, vysokorýchlostné, vysoko tiché olejom chladené vreteno |
| 3 | Guličková skrutka | Japonsko NSK, Nemecko RexRoth) 2005 |
| 4 | Lineárne vedenie | Taiwan HIWIN/ABBA vysoko presné vodidlo H25 |
| 5 | Servo jednotka | Servomotor Panasonic 750W/Ncstudio |
| 6 | Ložisko drôtenej tyče | Taiwanské presné ložisko TPI |
| 7 | Spínaný zdroj | Taiwanský mingský útek |
| 8 | Elektrický spínač | Čínska brada |
| 9 | prevodník | * Štvorcový prevodník |

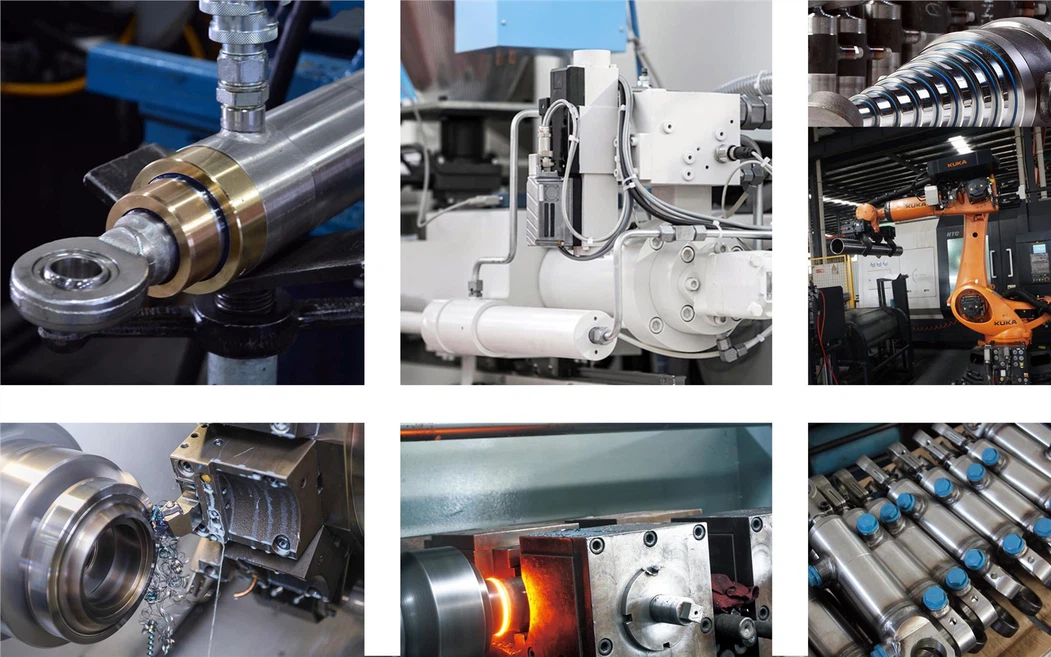

Vlastnosti prispôsobeného hydraulického valca navrhnutého továrňou:
Výškové prevádzkové stroje posielajú operátorov na určené miesto vo vzduchu cez zdvíhaciu plošinu na stavbu. Vďaka vysokej prevádzkovej výške má vysoké požiadavky na bezpečnosť, spoľahlivosť, komfort a manévrovateľnosť. Valcový produkt má realizovanú modularizáciu, serializáciu a nízku hmotnosť.
1. Aplikácia štandardizovaného dizajnu, zvárania a patentovanej technológie proti uvoľneniu robí výrobok spoľahlivejší;
2. Ľahký dizajn minimalizuje hmotnosť a robí zariadenie bezpečnejším a efektívnejším;
3. Jednoduchý dizajn, pohodlná demontáž a údržba;

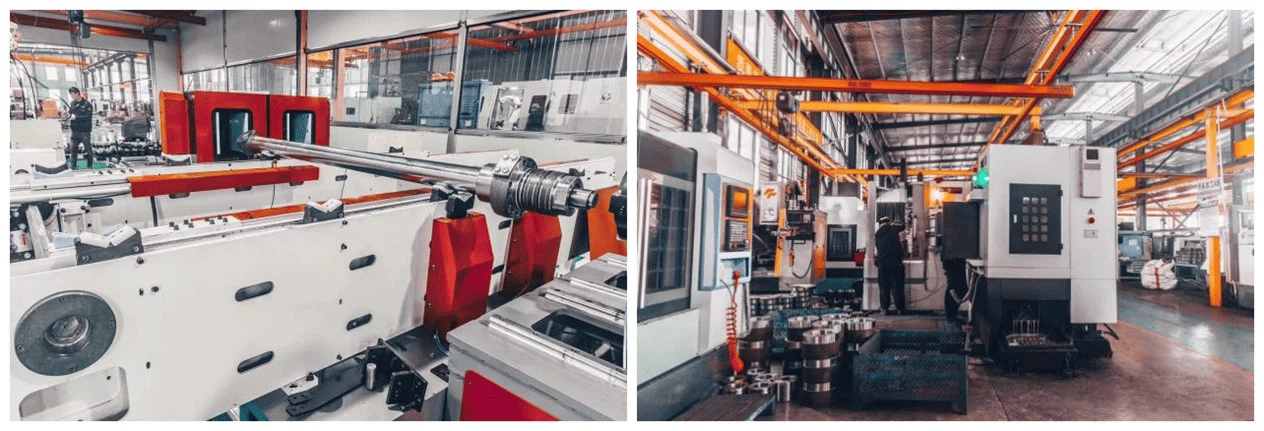

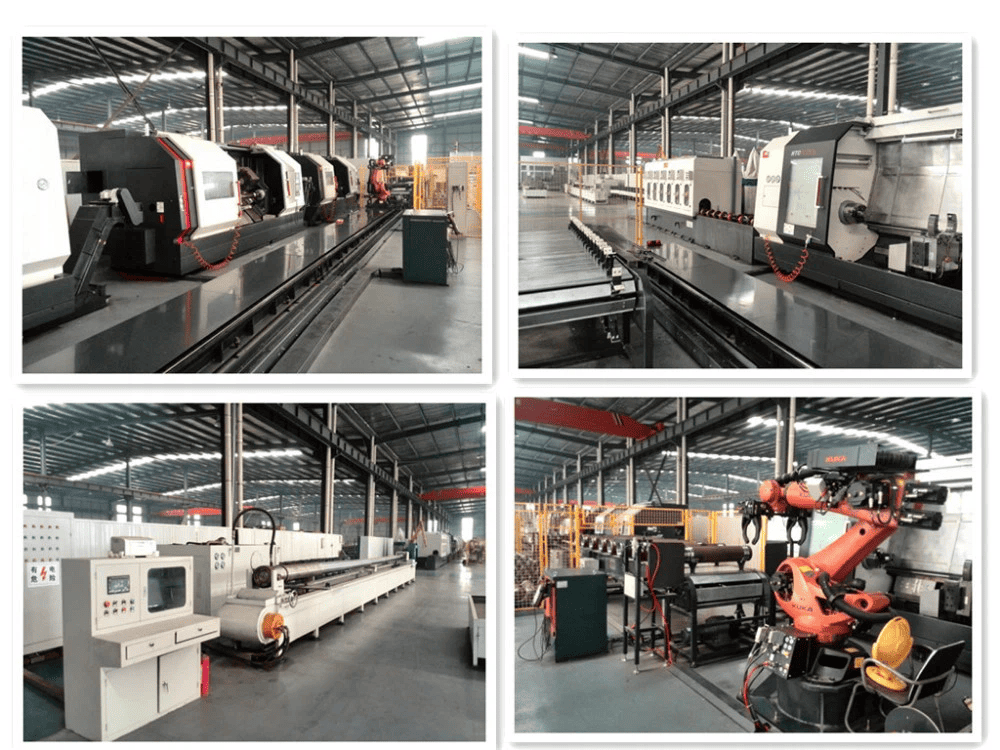

Spoločnosť má medzinárodné moderné vybavenie, ako sú spracovateľské centrá, plne digitálne hydraulické testovacie systémy, CNC obrábacie stroje a automatické zváracie stroje. Ročná produkcia rôznych typov hydraulických valcov a pohonných jednotiek môže dosiahnuť viac ako 30 000 jednotiek. Každý z našich produktov prejde pred opustením továrne tým najprísnejším testovaním výkonu, aby bola zaistená jeho bezpečnosť. Naše výrobky sú široko používané v rôznych príslušenstvách pre vysokozdvižné vozíky, stavebných strojoch, hutníckych strojoch, sanitárnych zariadeniach a rôznych automatizačných zariadeniach.
Dodržiavame obchodnú filozofiu „najskôr kvalita, najskôr služba“ a poskytujeme zákazníkom vysokokvalitné produkty. Spoločnosti v priebehu rokov dôveruje a podporuje mnoho zákazníkov vďaka konkurenčným cenovým výhodám a vysokokvalitným službám. Tešíme sa na vás!
HCIC prevzala vedúcu úlohu pri absolvovaní certifikátov ISO9001, CE a iných medzinárodných systémov kvality v rovnakom odvetví a mnohokrát získala čestné tituly „Hviezdny podnik vedeckých a technologických inovácií“ a „Predchodca zahraničného obchodu“.
"Huachen" sa vždy držal pracovnej filozofie "usilovať sa o úspech s kvalitou a vracajúcimi sa zákazníkmi so službami", rozvojový cieľ "založený na Číne a ísť do sveta" a servisný duch "čestnosť na prvom mieste, byť mužom na prvom mieste". Budeme vám aj naďalej poskytovať lepšie priemyselné technológie, kvalitu produktov a lepší systém služieb a budeme s vami spolupracovať na zdieľaní úspechu.
Verte nám! Kedysi kooperatívny, dlhoročný priateľ.
1.Ako zaručíte kvalitu?
Pred odoslaním otestujeme a pošleme testovacie video kupujúcemu na potvrdenie.
2. Kedy odošlete objednávku?
Keď dostaneme potvrdenie o platbe, pokúsime sa odoslať do 48 hodín.
3.Ako môžem sledovať svoju objednávku?
Akonáhle bude vaša objednávka odoslaná, pošleme vám e-mailom podrobnosti o doručení.
4.Ak som nebol spokojný s produktmi, môžem vrátiť tovar?
Áno, ponúkame výmenu a opravu v záručnej dobe.
5.Ako robíte naše podnikanie dlhodobým a dobrým vzťahom?
a. Udržujeme dobrú kvalitu a konkurencieschopnú cenu, aby sme zabezpečili prospech našich zákazníkov;
b. Rešpektujeme každého zákazníka ako nášho priateľa a úprimne obchodujeme a spriatelíme sa s nimi, bez ohľadu na to, odkiaľ pochádzajú.
