Teleskopické valce poskytujú dlhý zdvih z veľmi kompaktnej zatiahnutej dĺžky. HCIC má teleskopický dizajn pre množstvo odvetví a účelov a môže s vami spolupracovať pri formátovaní jednočinnej, jednočinnej/dvojitej kombinácie alebo dvojčinného dizajnu.
Jednočinné teleskopické valce
Jednočinné valce využívajú hydraulické napätie na vysúvanie a zasúvanie v dôsledku zaťaženia gravitáciou alebo inej vonkajšej sily.
Hydraulické kĺzanie a napätie predlžuje valec
Gravitácia alebo iný vonkajší tlak zatiahne valec
Drží pozíciu
Dlhý zdvih v kompaktnej uzavretej dĺžke
Väčší vonkajší priemer ako valce tyče
Menej komplikovaný diagram ako dvojčinný
Dvojčinné teleskopické valce
Dvojčinné valce využívajú hydraulický tlak na každé vysúvanie a zasúvanie.
Hydraulická energia zasúva valec ako nepriateľský voči gravitácii/sile
Sťahovací tlak je schopný ťahať náklad
Bežné teleskopické valce
Oba porty sú umiestnené na konci tyče
Tesnenia piestu sú vo všeobecnosti pevné železné krúžky
Valec už nie je navrhnutý na udržiavanie zaťaženia v skutočných polohách (driftovanie)
Minimálny chod s prietokom potrebným na zabránenie zablokovaniu
Špeciálne prvky môžu byť navrhnuté do teleskopických valcov
Oba porty na valcovom diagrame zabraňujú prenosu hadíc a nasadzovaniu vzorov
Pozitívne tesnenia piestu umožňujú valcu udržať zaťaženie a zbaviť sa minimálnej požiadavky na kĺzavosť
Menej zbytočných dĺžok na pódium ako tradičný teleskop s dvojitým výkonom
VOLITEĽNÉ VLASTNOSTI
Pracovný tlak až 5000 PSI
2 až 5 pracovných sekcií
Do priemeru hlavne 20".
Alternatívne povlaky valcových trubíc praktické spolu s nitridom, chróm cez nikel, plazmový sprej
Dĺžka zdvihu až 480” (40 stôp)
Dostupné alternatívne tyčové materiály, ako je uhlíková oceľ, presne honované, odolné chrómované stupne.
Voliteľná vstavaná konštrukcia opracovaného piestu
Oceľová alebo tvárna konštrukcia upchávky s vnútorným závitom
Voliteľné uchytenia dorazu: čapy, vidlica, jazýček, pohyblivá rúrka, guľové ložisko, prispôsobené puzdro, posunutie vŕtanej medzery

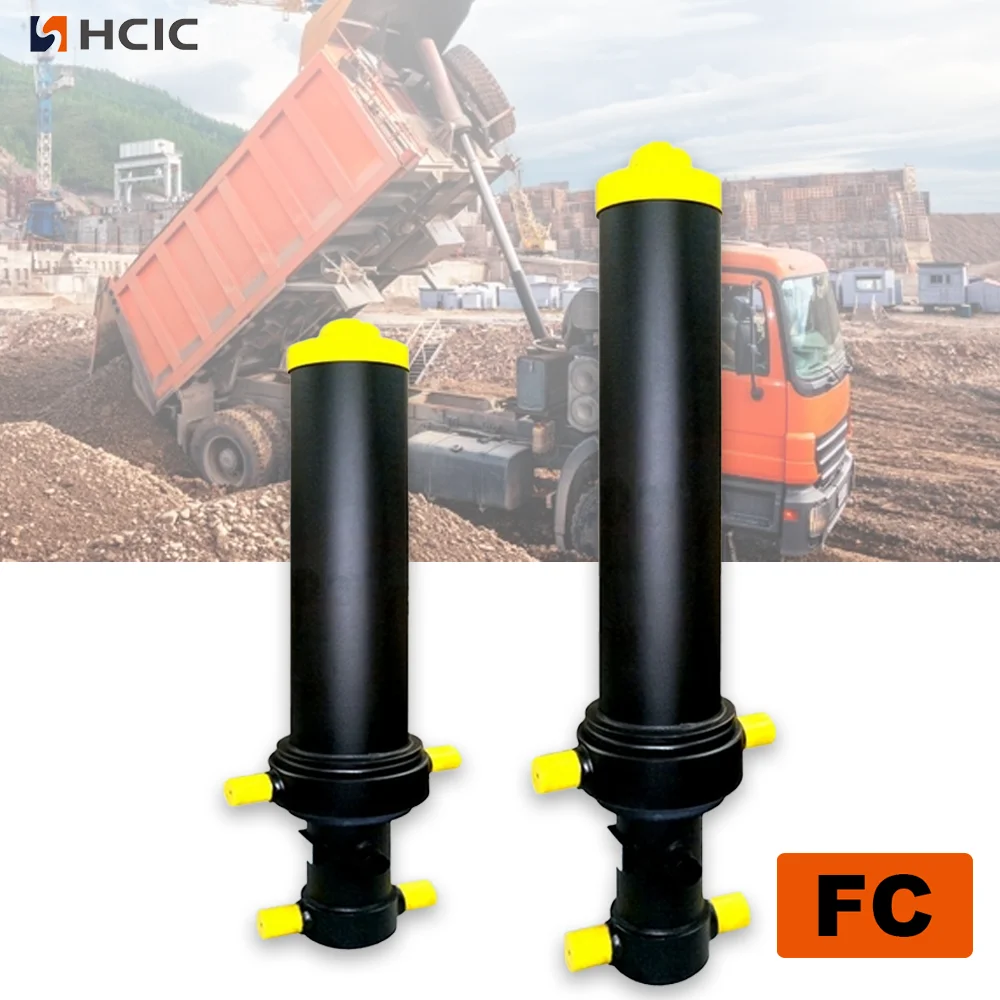

Technická analýza obráteného teleskopického hydraulického valca HCIC pre 7-tonové sklápače s prednou montážou (3000 PSI), pokrývajúca geometriu prevrátenej hlavne, nepretržitý prevádzkový tlak 3 000 PSI, rozsah zdvihu 78" až 144", 34,75" až 48,75" port kompaktný #4816 zatiahnutý, dĺžka Sgallon AE 4816. objem výtlaku a dáždniková ochrana proti vysypávaniu nečistôt pre komerčné sklápače a úžitkové sklápače.

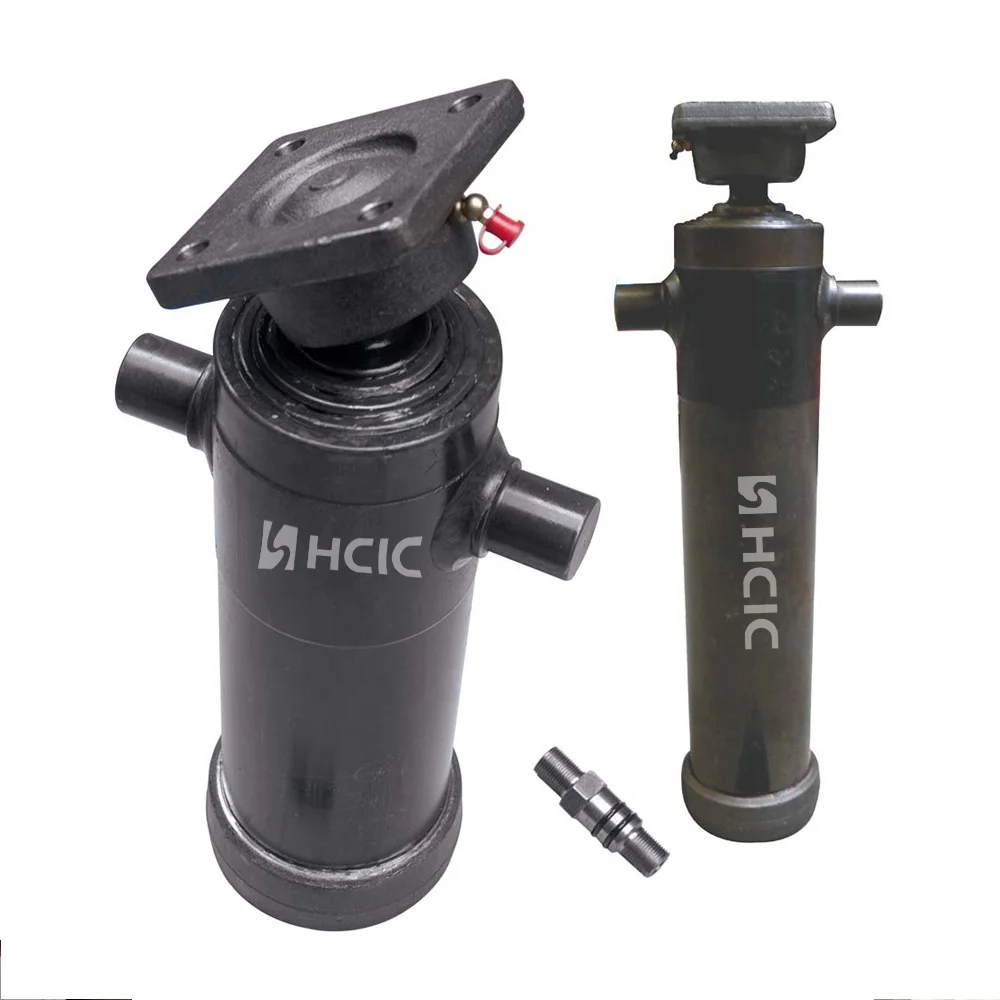

Komplexná technická príručka k 7-tonovému až 12-tonovému teleskopickému zdvíhaciemu valcu sklápacieho prívesu (78" zdvih, 3000 PSI), podrobne popisuje nepretržité prevádzkové tlaky 3 000 PSI, možnosti zdvihu 78" až 144", konfigurácie predného čapu a kolíka, 1,6 až 8 galónový výtlak ORB-4 pre únik SAE. portovanie a integrácia podvozku pre komerčné sklápače s tandemovou nápravou a stredne veľké sklápače.
