Výkonový kladkostroj 620

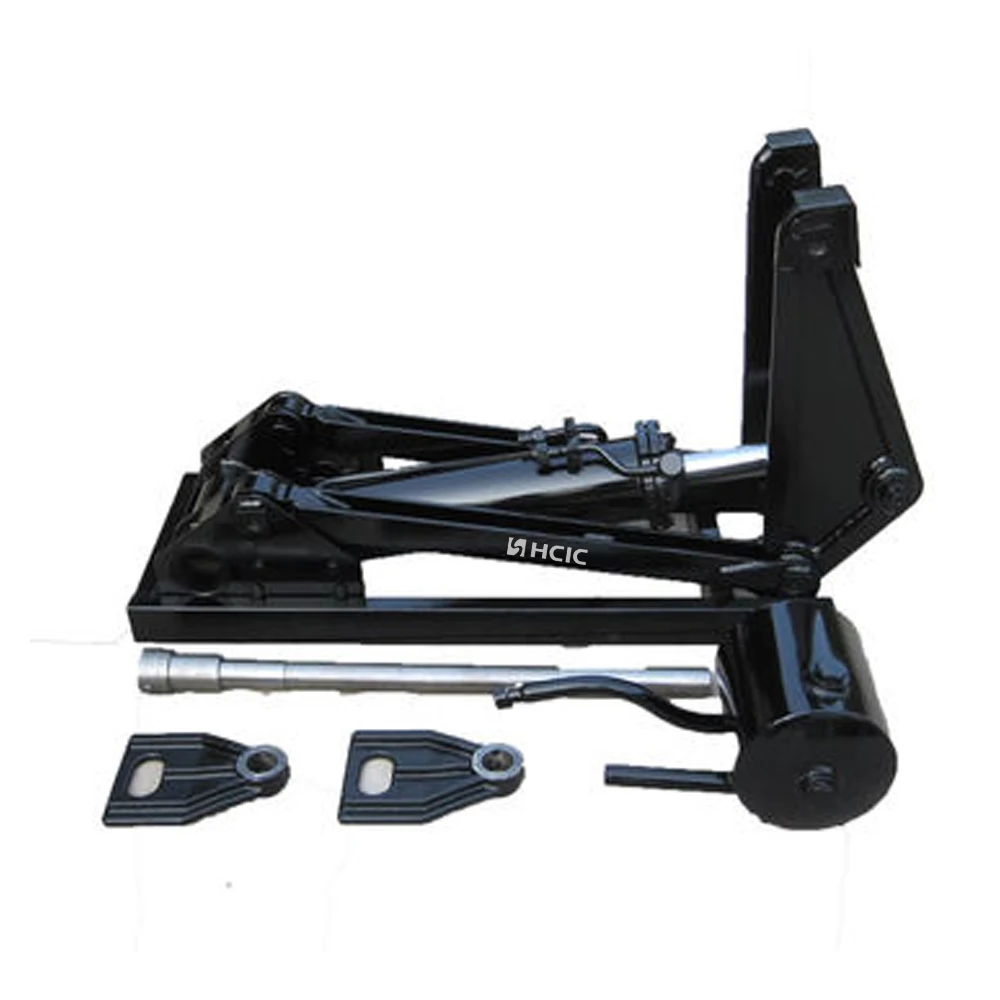

Ako profesionálny výrobca ponúkame spoľahlivé hydraulické riešenia na mieru. Americký nožnicový kladkostroj HCIC Model 620 je vhodný pre sklápače s dĺžkou 20 – 25 stôp, ideálny na ťahanie sklápačov, demolácie a vyklápanie na farmách. Vďaka 37,5” pákovej štruktúre a 6” vŕtanému valcu poskytuje silnú vylamovaciu silu a stabilný zdvíhací výkon. Jeho otočný čap, tvrdené čapy a robotické zváranie zabraňujú krúteniu rámu a zaisťujú dlhotrvajúcu odolnosť pre použitie v ťažkých nákladných vozidlách.

I. Geometria Breakout Force: Prečo model 620 víťazí

Výhoda pákového efektu Nákup železa je jednoduchý, ale nákup pákového efektu je technický problém. Výkonový kladkostroj Model 620 je navrhnutý pre špecifickú montážnu vzdialenosť 37,50 palca (rozmer B). Toto nie je náhodné číslo; je to vypočítaný otočný bod potrebný na maximalizáciu vylamovacej sily počas prvých 10 stupňov zdvihu. V ťažkej nákladnej doprave sa štandardné valce zastavia. Naše 6-palcové vŕtanie valca (rozmer D) pracuje v tandeme so „zosilňovacím rámom“ na premene hydraulického tlaku na lineárny krútiaci moment, ktorý zabráni skrúteniu vášho vyklápacieho lôžka pri zaťažení mimo stredu.

II. Technické parametre modelu 620

III. Vytvorenie Pivota "Zero-Twist": Základné funkcie

• 37,5" pákový oblúk:Na rozdiel od jednotiek s krátkym rámom používa model 620 dizajn rozšíreného oblúka. Táto geometria núti teleso sklápača zostať dokonale v pravoúhlom smere s podvozkom, čím účinne ničí ohyb rámu, ktorý spôsobuje prevrátenie na nerovných pracoviskách.

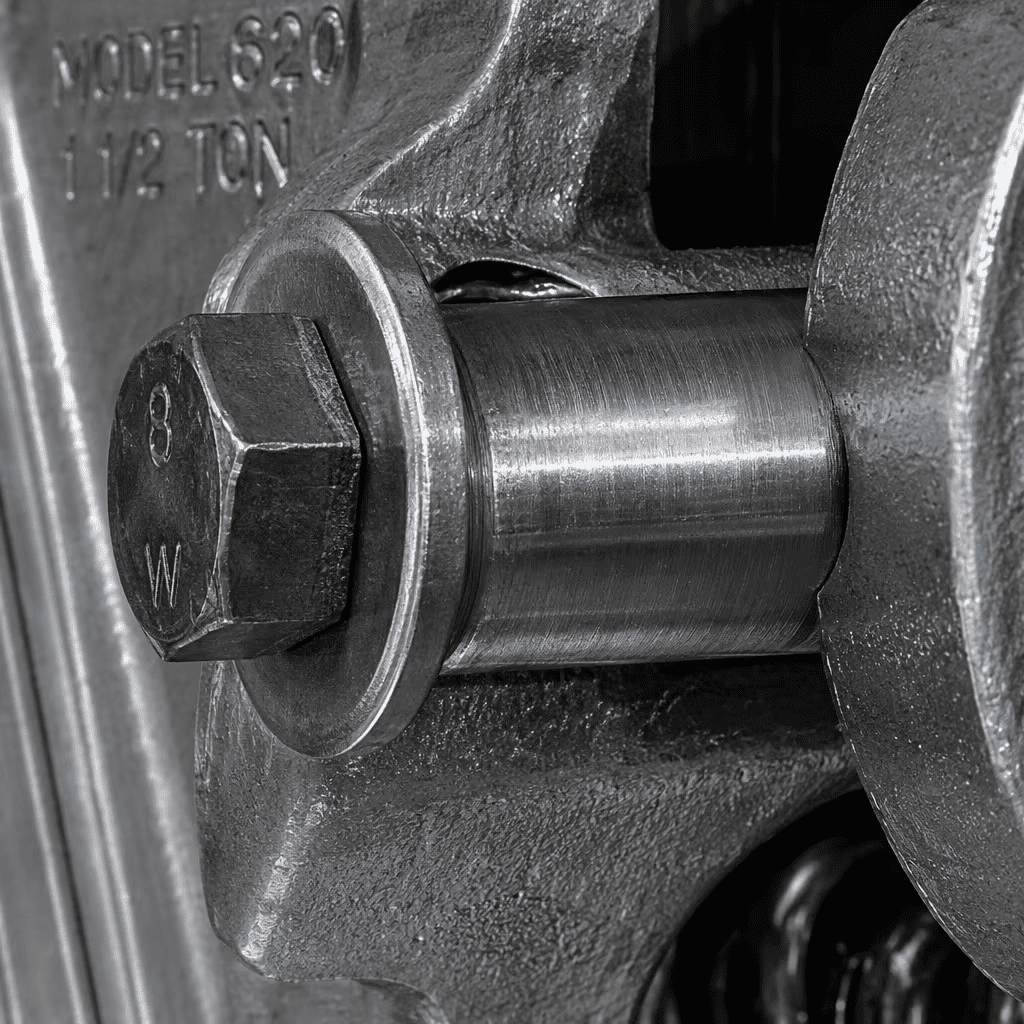

• Indukčne kalené pastorkové žľazy:Odstránili sme otočné body z mäkkého kovu, ktoré sa nachádzajú v rozpočtových jednotkách. Naše nožnicové kladkostroje amerického typu sú vybavené indukčne kalenými kolíkmi (HV600+), ktoré odolávajú opotrebeniu "ovality" spôsobenému vysokotonážnym presúvaním zaťaženia.
• Robotické pulzné zváranie:Neveríme ručným zvarom pre aplikácie s vysokým krútiacim momentom. Naše rámy sú tavené pomocou impulzných robotických systémov, ktoré zaručujú hlbokú penetráciu na spojoch z oceľových plechov s hrúbkou 0,5". Perióda.

IV. Aplikačné scenáre: Kde dominuje 620/625

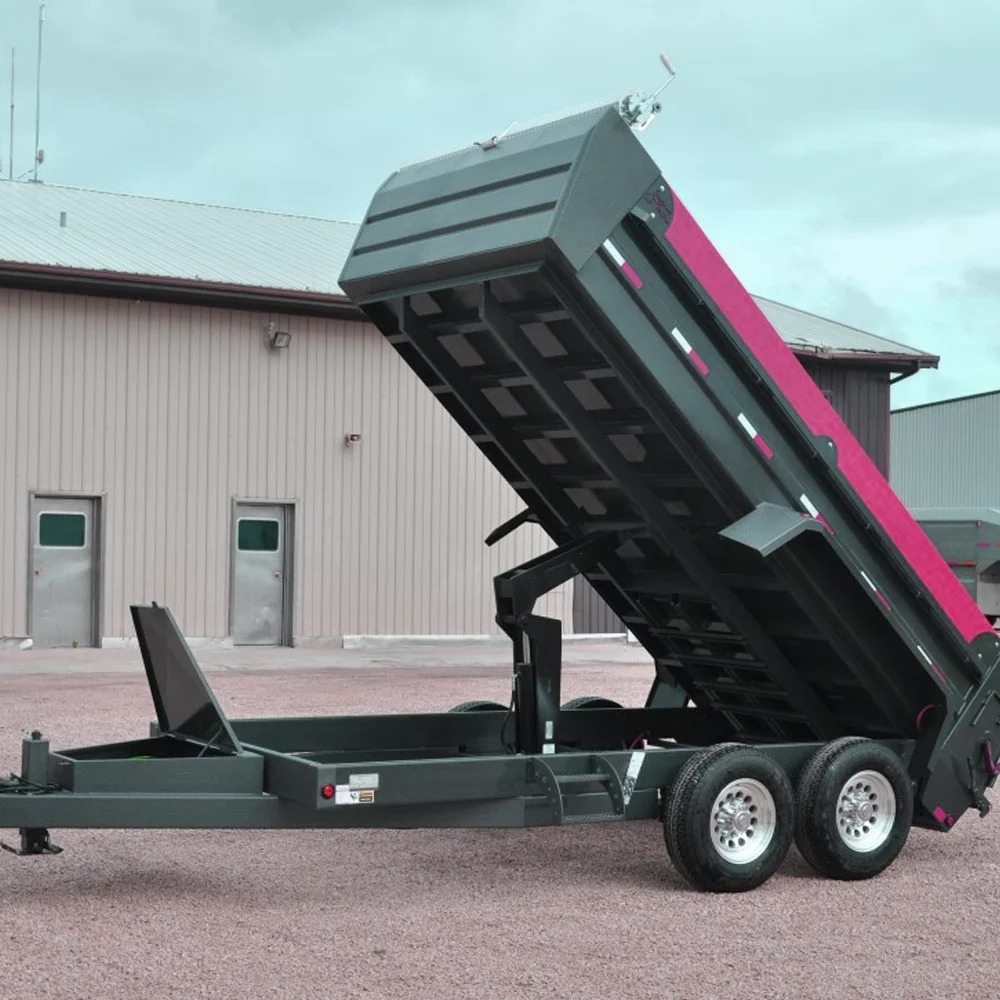

• 20-25 stôp výsypky:Ideálne pre profesionálne nákladné vozidlá s dlhým podvozkom, kde je stabilita veľkým bezpečnostným problémom.
• Demolačná doprava:Manipulácia so zubatým betónom a oceľovou výstužou, kde sa ťažisko nákladu neustále posúva.
• Ťažké Ag-sklápanie:Veľké zrná pracujúce v podmienkach mäkkej pôdy, ktoré vyžadujú samostabilizačný zdvíhací mechanizmus.

IV. Nožnicový kladkostroj FAQ

Otázka: Prečo sa môj kladkostroj počas záverečnej fázy vysúvania „zadrháva“?

Odpoveď: Zvyčajne ide o prevzdušňovanie alebo nesprávny prietok. V prípade nožnicového kladkostroja amerického typu s priemerom 6,00" musí vaše čerpadlo poskytovať konzistentný 15-20 GPM. Ak je prietok príliš nízky, olej kavituje pri značke zdvihu 25,00", čo spôsobí ten skokový pohyb.

Otázka: Môžem použiť štandardné skrutky triedy 5 pre montážne uhly?

A: Rozhodne nie. Šmykové sily na modeli 625 sú obrovské. Musíte použiť prírubové skrutky triedy 8 (alebo metrické 10,9). Stupeň 5 sa roztiahne, čo povedie k „vychýleniu otočného čapu“ a prípadne k prasknutiu montážnych výstupkov.

Otázka: Môj rozmer "E" nezodpovedá katalógu. Namontoval som to zle?

Odpoveď: Rozmer "E" je maximálne predĺženie na základe našej otočnej geometrie. Ak je váš výklopný pánt umiestnený príliš vzadu, obmedzíte efektívne predĺženie. Pred vŕtaním šasi vždy skontrolujte odsadenie zadného závesu k otočnému čapu.

V. Záver: Spoľahlivosť je meraná metrika

V HCIC nepredávame „veľa šťastia“. Predáme 37,5-palcovú zdokumentovanú mechanickú páku. Ak vás už nebaví vidieť, ako sa rámy vašich nákladných vozidiel krútia pri plnom zaťažení, je čas prejsť na štandard 620/625. Ste pripravení na úplný integračný súbor CAD pre váš konkrétny podvozok? Kontaktujte náš inžiniersky tím ešte dnes.
