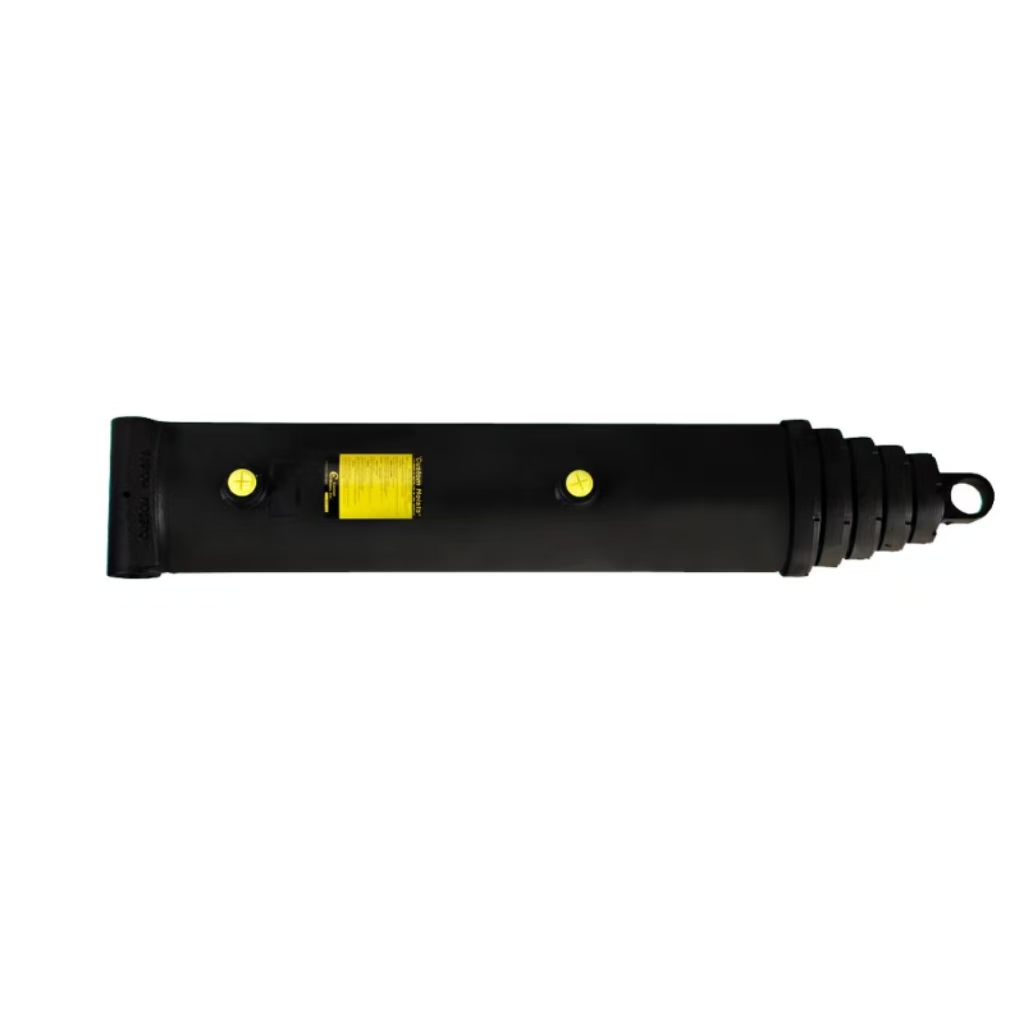

Tento jednočinný teleskopický valec CH, skonštruovaný pre pevnosť a jednoduchú údržbu, má krížovú montáž na rúrky, stupne z leštenej ocele a povrchovú úpravu základného náteru. V-tesnenie tesní pod vysokým a nízkym tlakom, zatiaľ čo vonkajšie matice upchávky pridávajú podporu a zjednodušujú údržbu.
Body o.d.:
9,5 palcaStroke:
279,25 palcaPSI:
2000Retracted:
77,5 palcaŠtandardná je montáž na krížovú rúrku
K dispozícii sú vlastné a čapové návrhy
Obnoviteľné
V-tesnenie poskytuje vysokotlakové a nízkotlakové tesnenie
Vonkajšie tesniace matice poskytujú dodatočnú podporu pre rúrky a zjednodušujú servis
Stupne z leštenej ocele
Primer je hotový
Uvedené zväzky sú v úplnom rozšírení
| Hmotnosť: | 746,00 LBS |
| Vŕtanie: | 8 palcov |
| zdvih: | 279,25 palca |
| Telo o.d.: | 9,5 palca |
| PSI: | 2000 |
| Priemer tyče: | NA |
| Priemer kolíka: | NA |
| Stiahnuté: | 77,5 palca |
| Rozšírené: | 356,75 palca |
| Veľkosť portu: | 1,0 NPTF |
| Načítanie stĺpca: | 100 520 @ 2 000 PSI |
| Montáž: | Krížová rúrka |
| Etapy: |
Päť |
Tento špecifický model CH sa môže pochváliť 8-palcovým rozmerom vŕtania spárovaným s 279,25-palcovým kumulatívnym efektívnym zdvihom, so stiahnutou celkovou dĺžkou 77,5 palca a plne vysunutým rozmerom dosahujúcim 356,75 palca. Menovitý nepretržitý prevádzkový tlak je pevne stanovený na 2 000 PSI a každý hotový valec prejde pred odoslaním hydrostatickým testom na roztrhnutie pri 5 000 PSI, aby sa eliminovalo skryté riziko úniku. Hlavná hlaveň s vonkajším priemerom 9,5 palca s hmotnosťou 746 LBS na jednotku využíva zosilnenú bezšvovú oceľovú rúrku na ochranu pred bočným nárazom z nerovných ťažobných a terénnych ciest. Priemer tyče a priemer čapu sú označené NA, pretože tento jednočinný teleskopický dizajn sa spolieha na sekvenčné predlžovanie hlavne namiesto odkrytej piestnej tyče na zdvíhanie nákladu.
