Rozmer (D*Š*V):2880x2450x2700 Veľkosť stola (mm):1000x500 Počet osí:5 Zdvih stola (X) (mm):800 Zdvih stola (Y) (mm):500 Zdvih stola (Z) (mm):500 Presnosť polohovania (mm):0,0075 Opakovateľnosť (X/Y/Z) (mm):0,005 Rozsah otáčok vretena (ot./min): 1 - 8000 ot./min Výkon motora vretena (kW):7,5 Max. Zaťaženie stola (kg): 600 kg Min. Čas výmeny nástroja: 3
Frézka sa vzťahuje na frézku používanú na spracovanie rôznych povrchov obrobku. Vo všeobecnosti je fréza poháňaná hlavne rotačným pohybom a obrobok a fréza sa pohybujú ako posuvný pohyb. Môže byť spracovaný rovinou, drážkou, tiež môže byť spracovaný rôznymi zakrivenými povrchmi, ozubenými kolesami atď.
Vysoko kvalitný živicový piesok
Taiwanské vreteno
Taiwanská guľôčková skrutka a poistná matica
Taiwanský tlakový valec
Japonské ložisko NSK Nemecko spojka R+W
Automatický systém mazania
Dopravník triesok na želanie
Aplikácia:
Tento VMC je vhodný na mechanické spracovanie a výrobu foriem. A môže sa prispôsobiť požiadavkám na spracovanie od hrubého
obrábanie na dokončenie obrábania. Môže tiež dokončiť mnoho pracovných postupov, ako je frézovanie, vŕtanie, závitovanie, vyvrtávanie atď.
Všetky parametre je možné prispôsobiť
Parametre vzorky
| Nie | Položka | Špecifikácie |
|---|---|---|
| A Technické parametre obrábacieho stroja: | ||
| 1 | Telo stroja a všetky časti sú vyrobené z nano odliatkov | |
| 2 | Veľkosť stola | 500 × 400 mm |
| 3 | T-drážka (šírka x množstvo x rozstup) | 10×5×78 mm |
| 4 | Najväčšie zaťaženie | 200 kg |
| 5 | Maximálna výška podávania | 280 mm |
| 6 | Vzdialenosť od čela vretena k práci | 100-280 mm |
| 7 | Triaxiálna dráha X/Y/Z | 450/400/170 mm |
| 8 | Priemer vretena | Ø 100 mm |
| 9 | Rýchlosť vretena | 36 000 ot./min |
| 10 | Výkon motora vretena | 6 kW |
| 11 | Kapacita knižnice nástrojov vretena | 8 |
| 12 | Čas výmeny nástroja | 5S |
| 13 | Kužeľ vretena | ISO25 |
| 14 | Kurzy knižnice nožov | Rotácia servo disku |
| 15 | Rýchlosť pohybu X/Y/Z | 12/12/12 m/min |
| 16 | Rýchlosť spracovania | 6 – 12 m/min |
| 17 | Presnosť polohovania | ±0,006/300 mm |
| 18 | Opakovaná presnosť polohovania | ±0,006/300 mm |
| 19 | Presnosť obrobeného povrchu | ≤Ra1,6 |
| 20 | Presnosť obrábania | ±0,01 mm |
| 21 | Voliteľná štvorosová päťosová | áno |
| 22 | Uhol natočenia osi A | ±105 stupňov |
| 23 | Piata os Uhol otočenia osi C | 360 stupňov |
| 24 | Režim päťosového spojenia | 5 osí s pohybom |
| 25 | Pracovné napätie | 380V/50HZ±10% alebo 220V/60HZ |
| 26 | Veľkosť stroja (d * š * v) | 1450×1600×2100 mm |
| 27 | Telesná hmotnosť | 1500 kg |
| B Podrobnosti o konfigurácii obrábacieho stroja parametre značky: | ||
| 1 | Konfigurácia systému | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Vreteno | 6KW vysoko presné, vysokorýchlostné, vysoko tiché olejom chladené vreteno |
| 3 | Guličková skrutka | Japonsko NSK, Nemecko RexRoth) 2005 |
| 4 | Lineárne vedenie | Taiwan HIWIN/ABBA vysoko presné vodidlo H25 |
| 5 | Servo jednotka | Servomotor Panasonic 750W/Ncstudio |
| 6 | Ložisko drôtenej tyče | Taiwanské presné ložisko TPI |
| 7 | Spínaný zdroj | Taiwanský mingský útek |
| 8 | Elektrický spínač | Čínska brada |
| 9 | prevodník | * Štvorcový prevodník |
1. Portálová frézka: vrátane portálovej frézky a vyvrtávačky, portálovej frézky a hobľovacieho stroja a dvojstĺpovej frézky sa používajú na spracovanie veľkých dielov.
2.Frézka s jedným stĺpcom a frézka s jedným ramenom: horizontálna frézovacia hlava prvého sa môže pohybovať pozdĺž vodiacej koľajnice stĺpca, stôl pre pozdĺžny posuv; Hlava čelnej frézy sa môže pohybovať horizontálne pozdĺž konzolovej vodiacej koľajnice a konzola môže tiež nastavovať výšku pozdĺž vodiacej koľajnice stĺpa. Oba sa používajú na spracovanie veľkých dielov.
3.table nezdvíha frézku: existujú dva druhy obdĺžnikového pracovného stola a okrúhleho pracovného stola, je to stredne veľká frézka medzi zdvíhacou stolovou frézkou a portálovou frézkou. Jeho vertikálny pohyb sa dosiahne zdvihnutím frézovacej hlavy na stĺpe.
4.Prístrojová frézka: malá zdvíhacia stolová frézka, používaná na spracovanie nástrojov a iných malých dielov.
5. Nástrojová frézka: Používa sa na výrobu foriem a nástrojov, vybavená vertikálnou frézovacou hlavou, univerzálnym uhlovým stolom a zástrčkou a ďalším príslušenstvom, ale aj na vŕtanie, vyvrtávanie a interpolačné obrábanie.
6.Ostatné frézky: ako sú frézka na drážky, frézka CAM, frézka na kľukový hriadeľ, frézka na valcovanie a frézka na štvorcové ingoty atď., Sú špeciálne frézky vyrábané na spracovanie zodpovedajúceho obrobku.

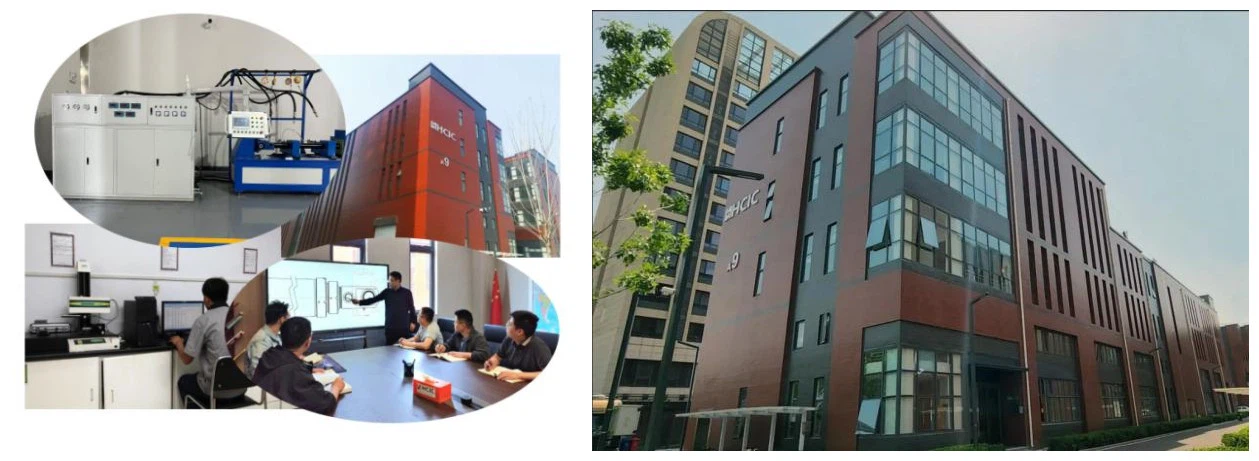

HCIC je profesionálny výrobca hydrauliky s 25-ročnými skúsenosťami v oblasti exportu, ktorý sa zaoberá najmä návrhom, výrobou, inštaláciou, transformáciou, uvedením hydraulických systémov do prevádzky a značkovým predajom hydraulických komponentov.

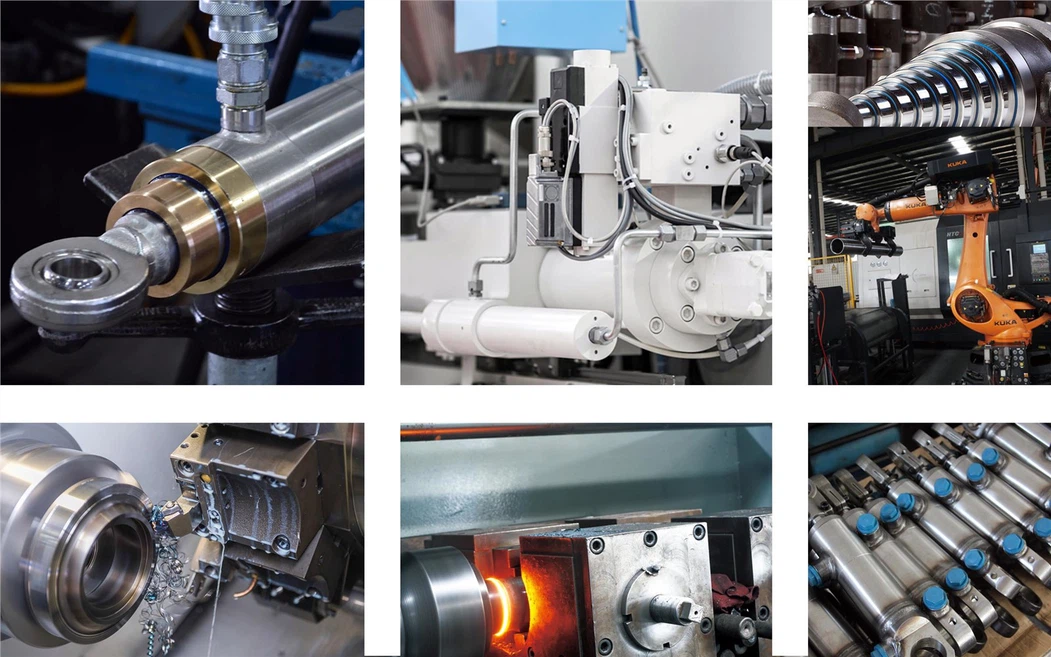

Máme viac ako 30 rokov komplexných skúseností s výrobou hydraulických valcov a službami navrhovania hydraulických systémov. Naša komplexná sila patrí medzi najlepšie na svete a 90 % nášho predaja pochádza od stálych zákazníkov. Všetci zákazníci sú spokojní s kvalitou našich služieb. Naša výrobná základňa sa nachádza v Jinan, provincia Shandong, Čína. Je to veľmi kultúrne mesto a v okolí je veľa veľkých prístavov.
1. 13 rokov praxe.
2. Perfektné spracovanie. Vždy oddaný výskumu a vývoju.
3. Uistite sa, že produkty spĺňajú normy kvality.
4. Uistite sa, že tovar bude doručený včas.
5. Odpovieme vám do 2 hodín.
6. Poskytujte teplé a priateľské služby a popredajný servis.
7. Zaručená dobrá kvalita a najlepšie služby, keď nakupujete od miestneho dodávateľa.
8. K dispozícii sú rôzne vzory, farby, štýly, vzory a veľkosti.
9. Prispôsobené špecifikácie sú vítané.
1.Ako zaručíte kvalitu?
Pred odoslaním otestujeme a pošleme testovacie video kupujúcemu na potvrdenie.
2. Kedy odošlete objednávku?
Keď dostaneme potvrdenie o platbe, pokúsime sa odoslať do 48 hodín.
3.Ako môžem sledovať svoju objednávku?
Akonáhle bude vaša objednávka odoslaná, pošleme vám e-mailom podrobnosti o doručení.
4.Ak som nebol spokojný s produktmi, môžem vrátiť tovar?
Áno, ponúkame výmenu a opravu v záručnej dobe.
5.Ako robíte naše podnikanie dlhodobým a dobrým vzťahom?
a. Udržujeme dobrú kvalitu a konkurencieschopnú cenu, aby sme zabezpečili prospech našich zákazníkov;
b. Rešpektujeme každého zákazníka ako nášho priateľa a úprimne obchodujeme a spriatelíme sa s nimi, bez ohľadu na to, odkiaľ pochádzajú.
