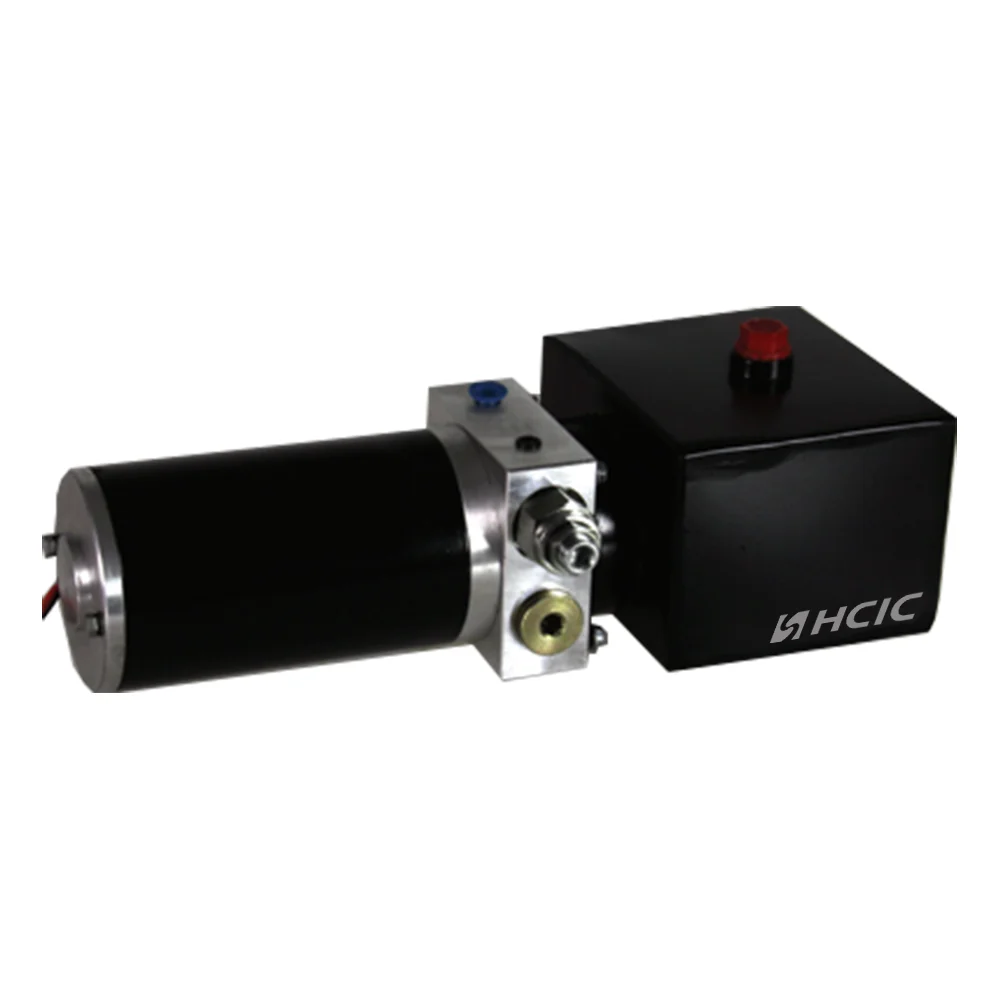

Hydraulické jednotky HCIC DC pre sklápače, sklápače a zdvíhadlá. Čerpadlo na elektrický pohon 12V/24V s motorom 2,0-4,5 kW, tlak 16-25 MPa, porty SAE. 6 štandardných modelov skladom. Certifikát ISO 9001.
Motor Power:
2,0 kW/3,0 kW/4,5 kWVoltage:
12DC/24DCMax Flow:
9/14/22 l/minJednosmerná hydraulická hnacia jednotka je srdcom mobilnej hydrauliky bez PTO, nie príslušenstvom.

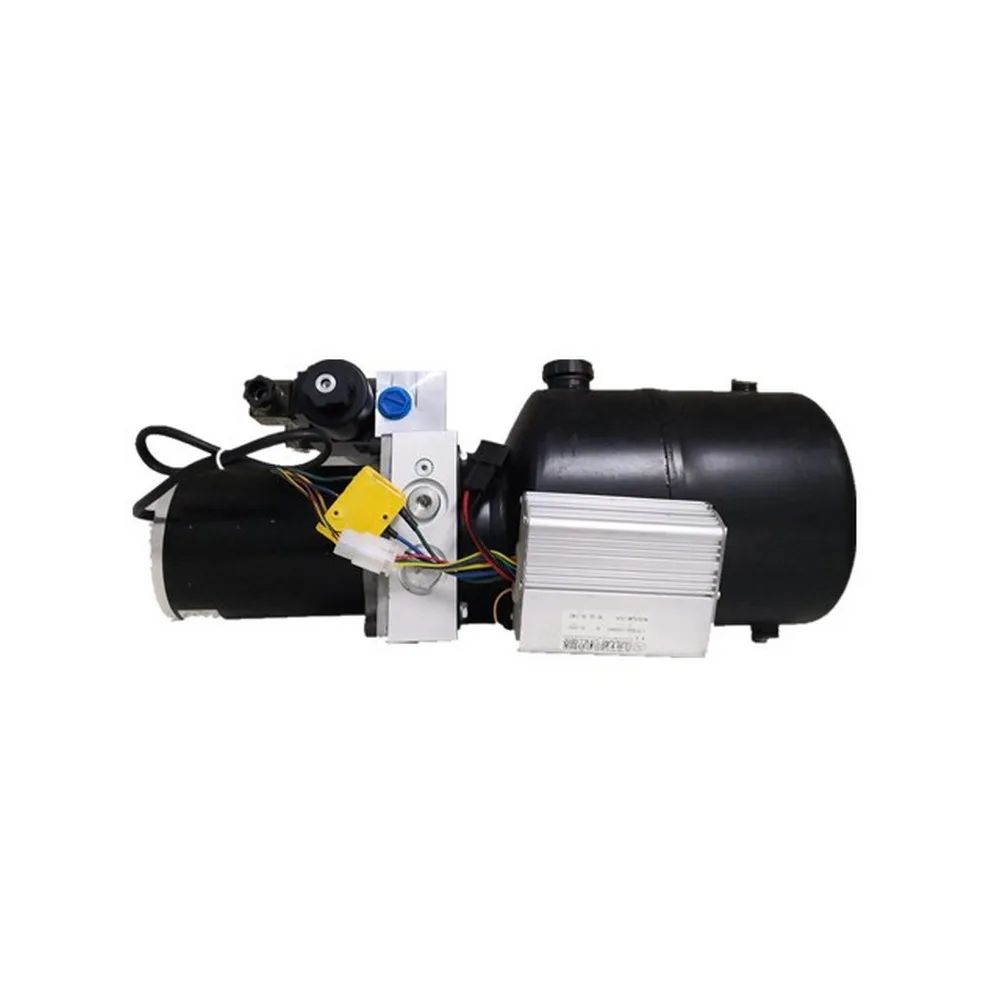

Jednotky HCIC PU série sú plne skonštruované v Jinane – bez outsourcingu, bez bieleho štítku. Každý používa náš vlastný vinutý motor, zubové čerpadlo prispôsobené zaťaženiu a ventilové bloky vyrobené na našom valcovom CNC zariadení.
Poháňaný 12V/24V batériou pre nákladné autá a napája valce pre zdviháky sklápacích prívesov, nožnicové zdvíhacie plošiny a sklápacie plošiny. Žiadny PTO alebo spustený motor; jednoducho pripojte káble a hadice.
Typické poruchy pochádzajú z poddimenzovaného vedenia, zachyteného vzduchu alebo nesprávneho nastavenia poistných ventilov. Každá jednotka je testovaná počas 3 minút pri tlaku 110 %. Jednotky s viac ako 8% prepätím odberu zosilňovača sa prekalibrujú.
Navíjame vlastné jednosmerné motory. 2-pólové sériovo vinuté, izolácia triedy H dimenzovaná do 180°C. PU-2000 poháňa 2,0 kW motor. PU-4500 poháňa 4,5 kW motor. Rozdiel nie je len výkon – je to pracovný cyklus.
2,0 kW motor na 12 V systéme ťahá približne 200 ampérov pri plnom zaťažení. Väčšina batérií nákladných vozidiel to zvládne 30-45 sekúnd za normálneho počasia. Pod -10 °C chcete motor s výkonom 4,5 kW na 24 V systéme. Studený olej je hustý. Okrajový motor sa zastaví.
Kotva je dynamicky vyvážená do tolerancie G6,3. Pred montážou skontrolujeme každý motor na Megger pri 500 V DC. Izolačný odpor pod 20 MΩ = odmietnutie.
Zubové čerpadlo. Hliníkové telo. Ozubené kolesá z kalenej ocele, brúsené na povrch Ra 0,8 μm na bokoch zubov.
Rozsahy posunu:
Prečo je to dôležité: prietok = výtlak × otáčky motora. Čerpadlo s objemom 3,2 cm3 pri 2800 otáčkach za minútu vám poskytne približne 9 litrov za minútu. To určuje, ako rýchlo sa váš valec pohybuje. 40-palcový zdvihový valec so 4-palcovým vŕtaním potrebuje na úplné vysunutie zhruba 8,2 litra. Pri 9 l/min sa to stane za približne 55 sekúnd. Zmeňte objem čerpadla a zmeníte rýchlosť. Jednoduchá matematika. Žiadna mágia.
CNC opracované z hliníkového predliatku 6061-T6. Nie obsadenie. Liate telesá majú pórovitosť. Dozvedeli sme sa, že v roku 2005 sa po sérii 200 jednotiek vrátila s vlasovými trhlinami šíriacimi sa z dutín odlievania.
Štandardná konfigurácia:
Odľahčenie je nastavené a utesnené vo výrobe na 1,1× menovitý tlak systému. Používame testovací stojan naplnený dusíkom, nie tester mŕtvej hmotnosti. Testery mŕtvej hmotnosti sú vhodné pre kalibračné laboratóriá; nezachytávajú dynamické praskanie tlakový drift.
Oceľová nádrž s horizontálnou montážou. 2 mm stena. Práškové zvnútra aj zvonka. Vnútorná usmerňovacia doska na zníženie striekania oleja na nerovnom povrchu.
Objemy: 4L, 6L, 8L, 12L, 15L.
Odvzdušňovací uzáver má 40-mikrónový filtračný prvok. Boli by ste prekvapení, koľko jednotiek zlyhá, pretože niekto stratil odvzdušňovací uzáver a dostala sa dnu špina. Zrnko piesku s hrúbkou 150 mikrónov poškodí kryt zubového čerpadla asi za 20 cyklov.
| Parameter | PU-2000 | PU-3000 | PU-4500 |
|---|---|---|---|
| Výkon motora | 2,0 kW | 3,0 kW | 4,5 kW |
| Napätie | 12V DC | 12V / 24V DC | 24V DC |
| Maximálny prúd | 200A @ 12V | 285A pri 12V / 145A pri 24V | 210A @ 24V |
| Maximálny prietok | 9 l/min | 14 l/min | 22 l/min |
| Menovitý tlak | 16 MPa (2320 PSI) | 20 MPa (2900 PSI) | 25 MPa (3625 PSI) |
| Kapacita nádrže | 4L / 6L / 8L | 6L / 8L / 12L | 8L / 12L / 15L |
| Pracovný cyklus | S3 – 10 % | S3 – 15 % | S3 – 15 % |
| Hmotnosť (suchá, 8L) | 18 kg | 24 kg | 32 kg |
To je 70% toho, na čo sa dodáva naša séria PU. Jednonápravový 5-tonový sklápač so 4-stupňovým teleskopickým kladkostrojom potrebuje zhruba 16 MPa na prelomenie nákladu pri uhle náklonu 45°. PU-3000 pri 20 MPa poskytuje 25% maržu. Táto rezerva je dôležitá, keď je nákladom mokrý piesok, nie suchý štrk.

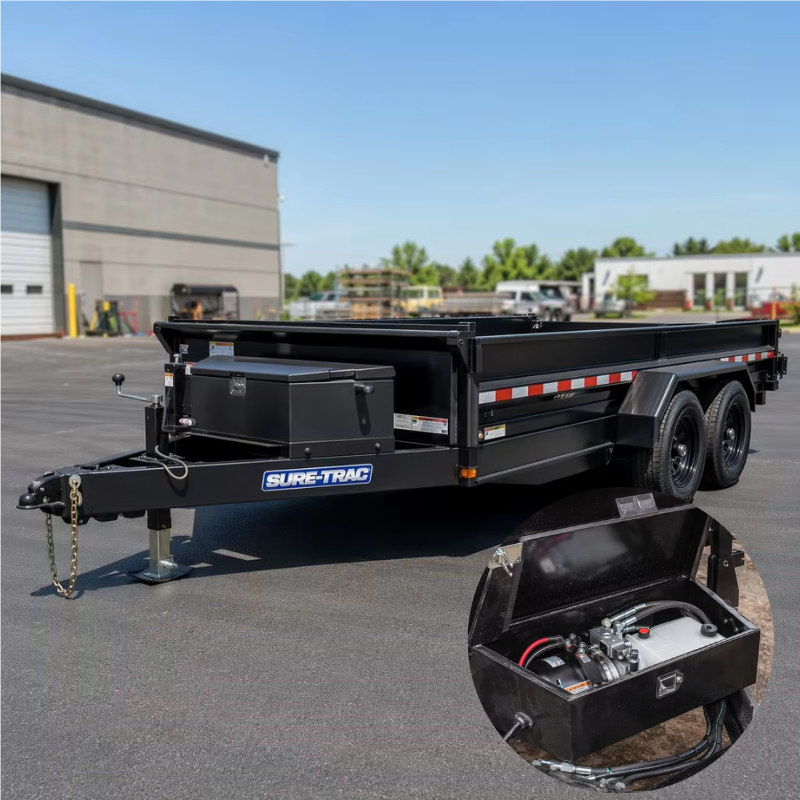

Jednotka sa montuje na jazýček prívesu vo vnútri oceľového krytu. Dĺžka kábla od batérie k motoru by mala byť minimálne 35 mm² pre trasy pod 3 metre. Súčasťou každej jednotky je 200A stykačové relé. Nevynechávajte relé. Navaríte kontakty elektromagnetu v ručnom ovládači.
Nižšia požiadavka na prietok. Jednostupňový 3-palcový valec s 24-palcovým zdvihom potrebuje na vysunutie asi 2,8 litra. Pri 5 l/min z PU-2000 s čerpadlom s objemom 2,0 cm3 sa táto plošina nakloní za približne 34 sekúnd. Dostatočne hladké, aby sa auto nekývalo.
Tieto aplikácie vyžadujú držanie. Keď sa valec zastaví, musí zostať zastavený – žiadne tečenie, žiadny posun počas 8 hodín. Pre tieto objednávky špecifikujeme pilotom ovládaný spätný ventil na ventilovom bloku. Hrdlo sedí na lapovanom povrchu. Únik pri 80 % menovitom tlaku: menej ako 0,1 cm3 za minútu.
Naša séria PU je vopred prispôsobená motorovým zdvíhacím valcom HCIC:
| Model zdviháka | Odporúčaná PU | Poznámky |
|---|---|---|
| 310/416 | PU-2000 (12V) | Ľahké jednonápravové prívesy |
| 516/520 | PU-3000 (12V/24V) | Stredná trieda, nosnosť 5-8 ton |
| 616/620/621 | PU-3000 (24V) | Ťažká jednonápravová, 8-12 ton |
| 625/630 | PU-4500 (24 V) | Tandemová náprava, 12-15+ ton |
Kryt motora začína ako oceľová rúrka 1050. Narezali sme ho, obidva konce lícovali a vyvŕtali statorové sedlo s toleranciou H7 na CNC sústruhu. Stator je zalisovaný s presahom 0,02 mm. Príliš voľné a vibruje. Príliš tesné a v chladnom počasí praská kryt.
Ozubené kolesá čerpadla sú odvalcované z 20CrMnTi, potom nauhličené na hĺbku puzdra 0,8-1,0 mm pri 58-62 HRC. Skriňa prevodovky je vybrúsená na povrchovú úpravu vŕtania Ra 0,4 μm. Vôľa hrotu prevodu: 0,06-0,10 mm. Pod 0,06 mm a tepelná rozťažnosť zablokuje prevody. Nad 0,10 mm a objemová účinnosť klesá pod 85 %.
Každá zostavená jednotka ide na skúšobnú stolicu. Zapisujeme:
Všetky údaje sa dostanú do testovacieho hárku so sériovým číslom. Spolu s jednotkou dostanete kópiu.
HCIC vyrába hydraulické produkty od roku 1998. 300+ zamestnancov. Tri továrne v provincii Shandong. 54+ miliónov USD v ročných tržbách. Produkty odoslané do viac ako 50 krajín.
Nie sme obchodná spoločnosť. Vlastníme CNC linky, zváracie bunky, honovacie stroje a skúšobné stolice. Keď nám pošlete e-mail o hydraulickej pohonnej jednotke, hovoríte s ľuďmi, ktorí obrábali blok ventilov, nie so sprostredkovateľom, ktorý nikdy nevidel vnútro čerpadla.
Náš výskumný a vývojový tím zahŕňa 10 inžinierov, z ktorých každý má 15-25 rokov v hydraulike. Nekopírujeme len návrhy konkurencie. Keď nám zákazník pošle správu o poruche, náš inžiniersky tím vykoná úplnú disekciu – metalurgiu, povrchovú úpravu, rozmerovú kontrolu – a vydá nápravné opatrenie do 14 dní.
Certifikácia ISO 9001:2015. Vlastná nitridačná linka QPQ. Testovanie soľným postrekom podľa ASTM B117.
