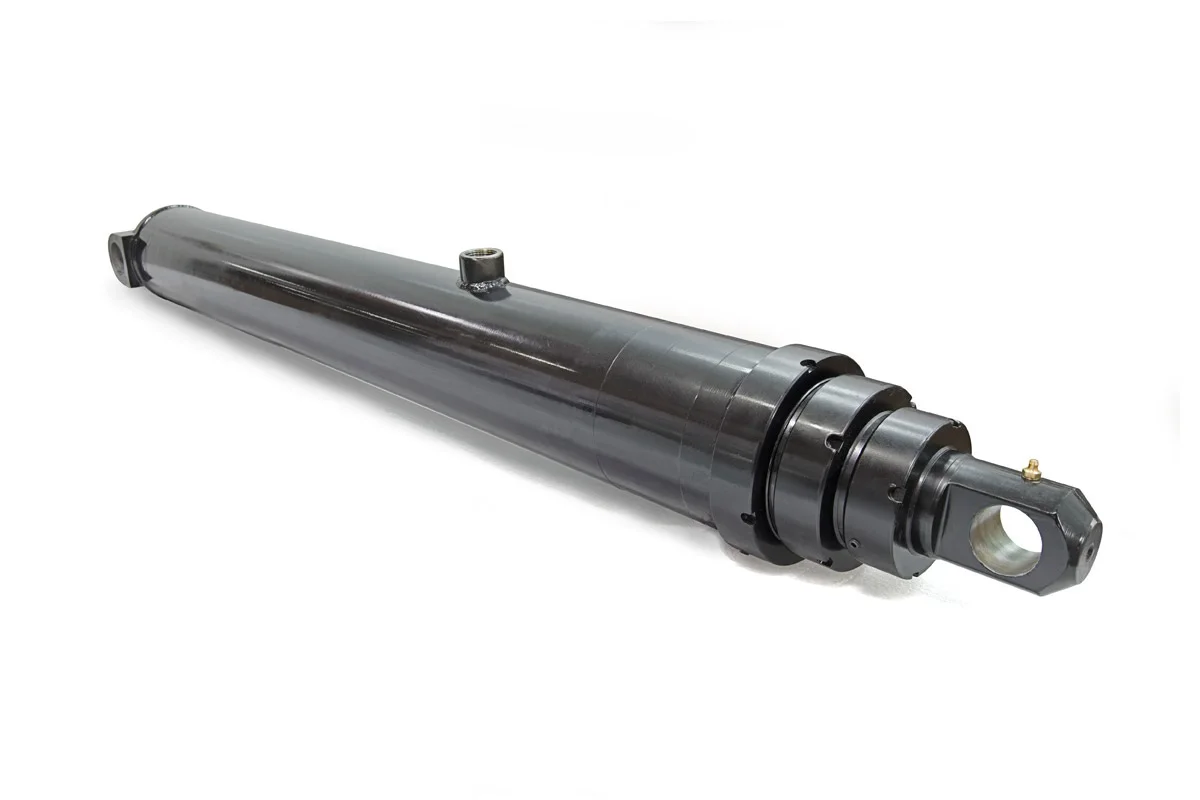

Pozrite si rozmery dvojitého vidlicového hydraulického valca 53-4592-106, zdvih 106,06 palca, 3/4-palcový port NPTF a katalógovú hmotnosť 208 lb pre OEM zariadenia na dlhé cesty.
Stroke:
2 694 mmClosed length,:
1 219 mmExtended length:
3 913 mmPort:
3/4 v NPTFHydraulický valec s dvojitou vidlicou 53-4592-106 je model radu 4000 s dlhým zdvihom uvedený v katalógu HCIC-2026. Jeho 106,06-palcový katalógový zdvih ho stavia do inej diskusie o inštalácii ako kompaktný pohon: stroj musí mať priestor na dlhú zmenu vzdialenosti medzi kolíkmi a konzoly a hadice musia zostať ovládané plným pohybom.
Pre OEM staviteľov alebo tím údržby je užitočným východiskovým bodom kompletný rozmerový rad. Zahŕňa zdvih, uzavretú dĺžku, predĺženú dĺžku, montážne rozmery, port, objem oleja a hmotnosť. Tieto hodnoty pomáhajú inžinierom porovnať model s existujúcim valcom alebo novým usporiadaním stroja predtým, ako požiadajú o cenovú ponuku projektu.
| Položka | Hodnota palca | Metrická hodnota |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| séria | Séria 4000 | Séria 4000 |
| Mŕtvica, A | 106,06 palca | 2 694 mm |
| Zatvorená dĺžka, B | 48,00 palcov | 1 219 mm |
| Predĺžená dĺžka, C | 154,06 palca | 3 913 mm |
| Rozmer D | 1,50 palca | 38 mm |
| Rozmer E | 2,06 palca | 52 mm |
| Rozmer F | 2,00 palca | 51 mm |
| Rozmer G | 19:00 | 178 mm |
| Rozmer J | 2,06 palca | 52 mm |
| Rozmer K | 19,50 palcov | 495 mm |
| Port | 3/4 v NPTF | 3/4 v NPTF |
Katalóg neposkytuje pre 53-4592-106 univerzálnu záruku tlaku, zaťaženia alebo životnosti. Konečný výber vyžaduje skutočnú dráhu zaťaženia stroja, hydraulické podmienky a kontrolu bezpečnosti.
Valec kolík na kolík nefunguje izolovane. Pevný kolík, pohyblivý kolík a pripojený mechanizmus definujú pohyb. Pre 53-4592-106 katalóg uvádza 48,00 palcov zatvorené a 154,06 palcov predĺžené. Stroj preto potrebuje kontrolovanú dráhu cez veľkú zmenu vzdialenosti od stredu kolíka.
Pred inštaláciou zmapujte dve koncové polohy a niekoľko medzipoloh. Skontrolujte, či valec zostáva v zamýšľanom rozsahu uhla, či montážne konzoly nesú zaťaženie správnym smerom a či okolitá konštrukcia ponecháva priestor pre pohyb tela, tyče, kolíkov a hadice.
Dlhý ťah tiež robí smerovanie dôležitejším. Hadice musia sledovať pohybujúcu sa zostavu bez toho, aby sa naťahovali, zadrhávali alebo odierali o rám. Servisné tímy by mali byť schopné dosiahnuť port a montážny hardvér bez demontáže nesúvisiaceho zariadenia.

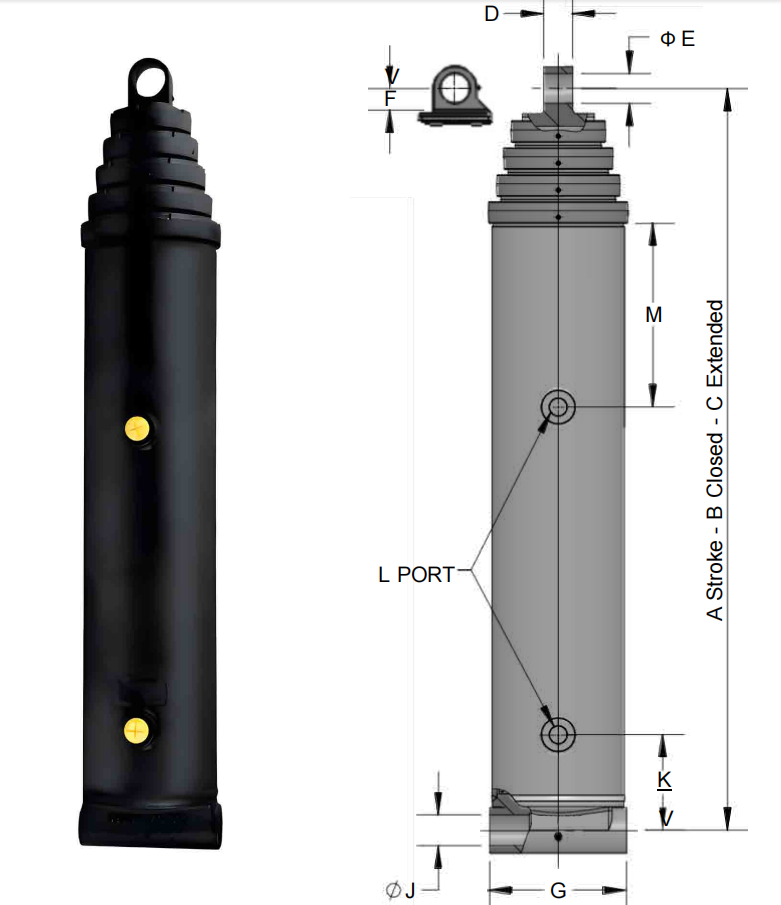

Katalógové rozmery D, E, F, G, J a K poskytujú rozmerový východiskový bod pre montážne usporiadanie. Porovnajte ich s výkresom stroja, namiesto toho, aby ste predpokladali, že dlhý zdvih je jedinou požiadavkou na montáž.
Port 3/4 v NPTF musí zodpovedať existujúcej praxi hydraulického potrubia a montáže. Pred inštaláciou valca v obmedzenom priestore skontrolujte adaptér, spôsob tesnenia, polomer ohybu hadice a orientáciu otvoru.
Produktový riadok uvádza 1,7 galónov plniaceho objemu oleja a 6,0 galónov rozšíreného objemu oleja. Hydraulický systém musí mať dostatočný využiteľný objem zásobníka pre valec, hadice, ventilový blok a aktuálnu pracovnú polohu. Tieto katalógové hodnoty nepredstavujú úplný výpočet veľkosti nádrže.
Uvedená hmotnosť je 208 lb. Táto hodnota je dôležitá pri preprave, plánovaní inštalácie a návrhu držiaka. Poskytnite bezpečný spôsob zdvíhania a potvrďte, že konštrukcia stroja môže podopierať valec a prenášať pracovné zaťaženie cez čapové spoje.
53-4592-106 je možné skontrolovať pre zariadenia OEM na dlhé cesty a projekty výmeny, ktoré používajú valec typu pin-to-pin. Je vhodný pre mechanizmy, kde sú pevné a pohyblivé montážne body ďaleko od seba pri plnom vysunutí za predpokladu, že geometria stroja zodpovedá katalógovým rozmerom.
Cenová ponuka by nemala byť založená len na čísle modelu. HCIC potrebuje na posúdenie aplikácie výkres stroja alebo presné merania v teréne, prevádzkový tlak, smer zaťaženia, frekvenciu cyklu, podrobnosti o kolíkoch a informácie o hydraulickom pripojení.
Hydraulický valec typu pin-to-pin 53-4592-106 je voliteľná možnosť s dlhým zdvihom radu 4000 pre mechanizmy, ktoré potrebujú definovanú zmenu vzdialenosti medzi kolíkmi. Jeho 106,06-palcový zdvih, 48,00-palcová uzavretá dĺžka, 154,06-palcová predĺžená dĺžka, 3/4 NPTF port, 1,7-galónová hodnota plnenia, 6,0-galónová predĺžená hodnota a 208 lb katalógová hmotnosť poskytujú tímu OEM presný základ pre počiatočnú kontrolu vybavenia.
Pred objednávkou odošlite kompletnú geometriu pohybu, montážne detaily, hydraulické údaje a plán manipulácie do HCIC. Tieto informácie sú potrebné na určenie, či sa tento model s dlhým dojazdom zhoduje s kompletným strojom.
