4TG-E130x1307 je štvorstupňový teleskopický hydraulický valec podvozku sklápacieho prívesu so zdvihom 1 307 mm, maximálnym pracovným tlakom 180 barov a katalógovým vyklápacím rozsahom 15–25 ton.
Number of stages:
4 etapyStroke:
1 307 mmMass:
58 kgWorking volume:
13,7 l4TG-E130x1307 je štvorstupňový teleskopický hydraulický valec sklápacieho prívesu uvedený v katalógu HCIC-2026. Je súčasťou radu ľahkých podvozkov pre prívesy s bočným a trojstranným vyklápaním, kde sa pod karosériu a podvozok musí zmestiť dlhý zdvih.
Model poskytuje definovaný východiskový bod pre revíziu OEM alebo výmenného valca: štyri stupne, zdvih 1 307 mm, maximálny pracovný tlak 180 barov a katalógový rozsah vyklápacej kapacity 15–25 ton. Valec by mal byť pred kúpou prispôsobený kompletnej konštrukcii prívesu, hydraulickému okruhu a montážnemu usporiadaniu.
| Parameter | Katalógová hodnota |
|---|---|
| Model | 4TG-E130x1307 |
| Typ produktu | Teleskopický hydraulický valec podvozku |
| Počet etáp | 4 |
| Mŕtvica | 1 307 mm |
| omša | 58 kg |
| Pracovný objem | 13,7 l |
| Maximálny pracovný tlak | 180 bar |
| Rozsah kapacity vyklápania z katalógu | 15-25 ton |
| Rozmer L | 545 mm |
| Rozmer A | 216 mm |
| Rozmer B | 329 mm |
| Rozmer C | 132 mm |
| Rozmer D | 92 mm |
| Rozmer E | 58 mm |
Vyššie uvedené hodnoty sú prepísané z tabuľky teleskopického hydraulického valca pod karosériou v dodanom katalógu HCIC-2026, PDF strana 18. V tlačenej tabuľke riadok pre 4TG-E130x1307 zobrazuje štyri stupne, zdvih 1 307 mm, hmotnosť 58 kg, pracovný objem 13,7 l a maximálny pracovný objem 180 barov.

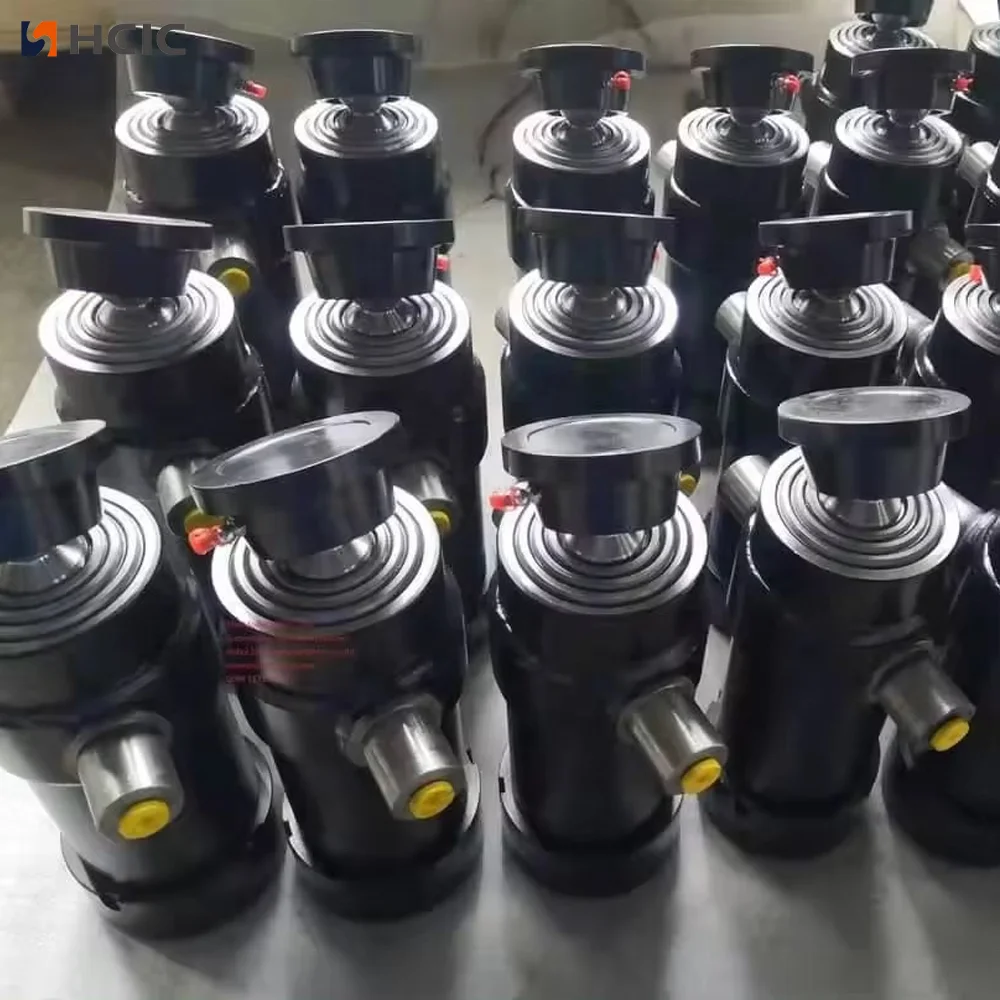

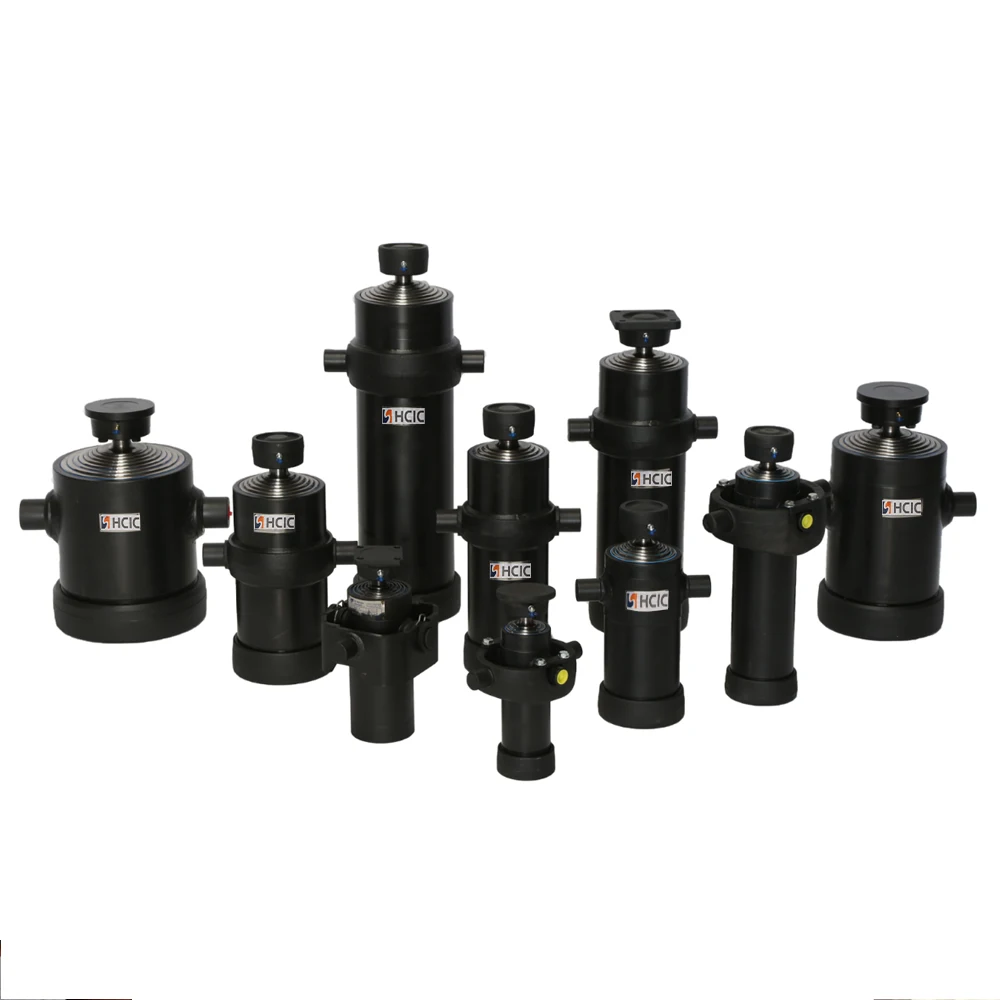

Teleskopický valec používa vnorené stupne na vytvorenie dlhšieho pracovného pohybu bez toho, aby pri zatiahnutí vyžadoval celú vysunutú dĺžku. Toto usporiadanie je užitočné na sklápacích prívesoch, kde je dostupný priestor pod korbou obmedzený, ale vyklápací systém stále potrebuje dostatočný pohyb.
4TG-E130x1307 má štyri stupne a uvedený zdvih 1 307 mm. Jeho 545 mm L rozmer poskytuje východiskový bod pre plánovanie uzavretého priestoru, ale inštalácia musí brať do úvahy aj kolísku valca, kolíkové alebo očko, prvky podvozku, hadice a kompletnú dráhu pohybu telesa sklápača.
Valec sám o sebe neurčuje výsledok sklápania. Umiestnenie závesu, telesná hmotnosť, rozloženie zaťaženia, uhol sklonu, prietok čerpadla a ochrana proti odľahčeniu ovplyvňujú silu a rýchlosť potrebnú počas cyklu.
Začnite s uvedeným rozmerom L a montážnymi rozmermi A–E. Porovnajte ich s výkresom prívesu alebo nameranou montážnou plochou. Potom skontrolujte valec cez plný oblúk vyklápania. Valec môže uvoľniť podvozok, keď je karoséria zatvorená, ale pri zdvíhaní karosérie sa môže dotknúť priečnika alebo konzoly.

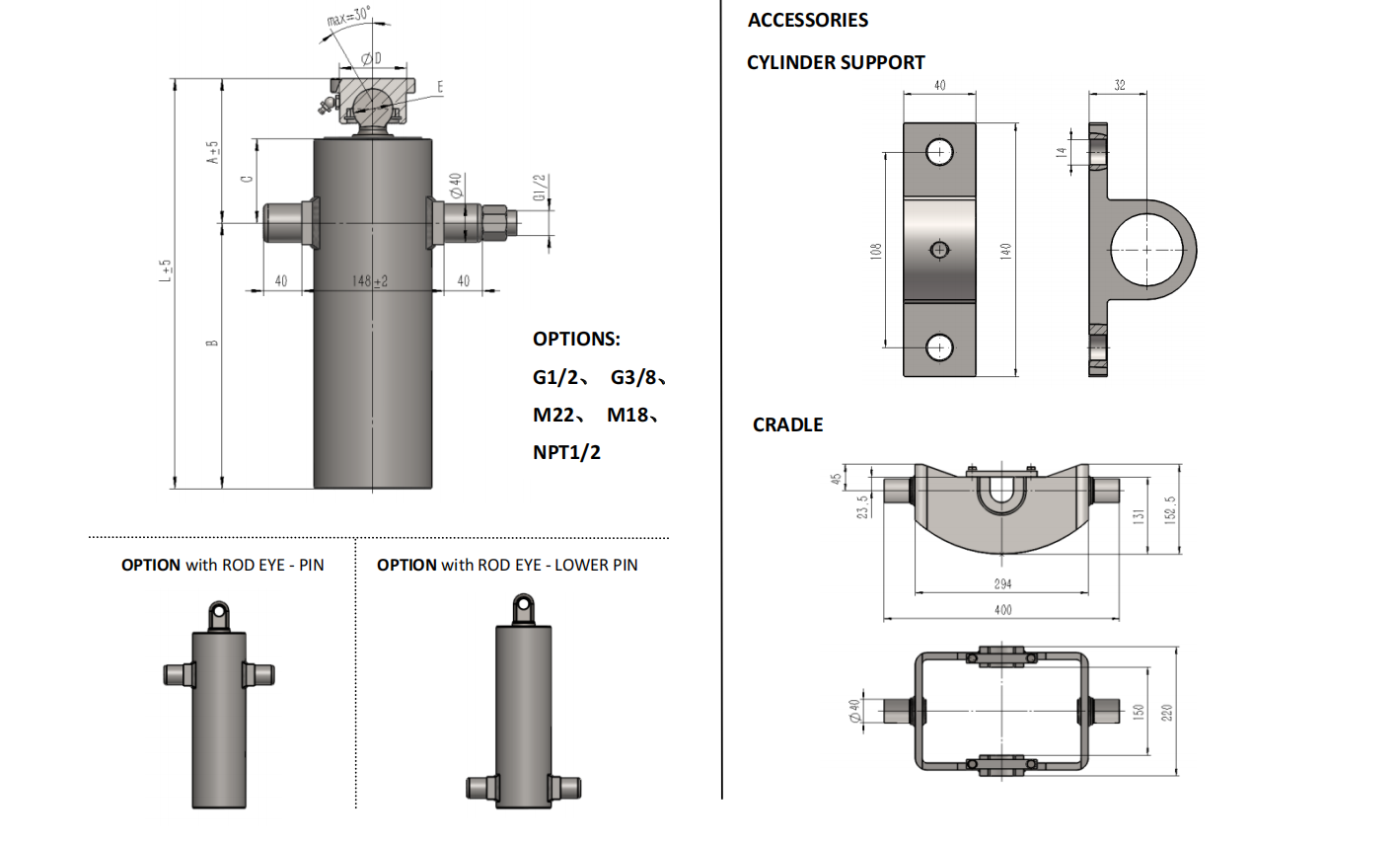

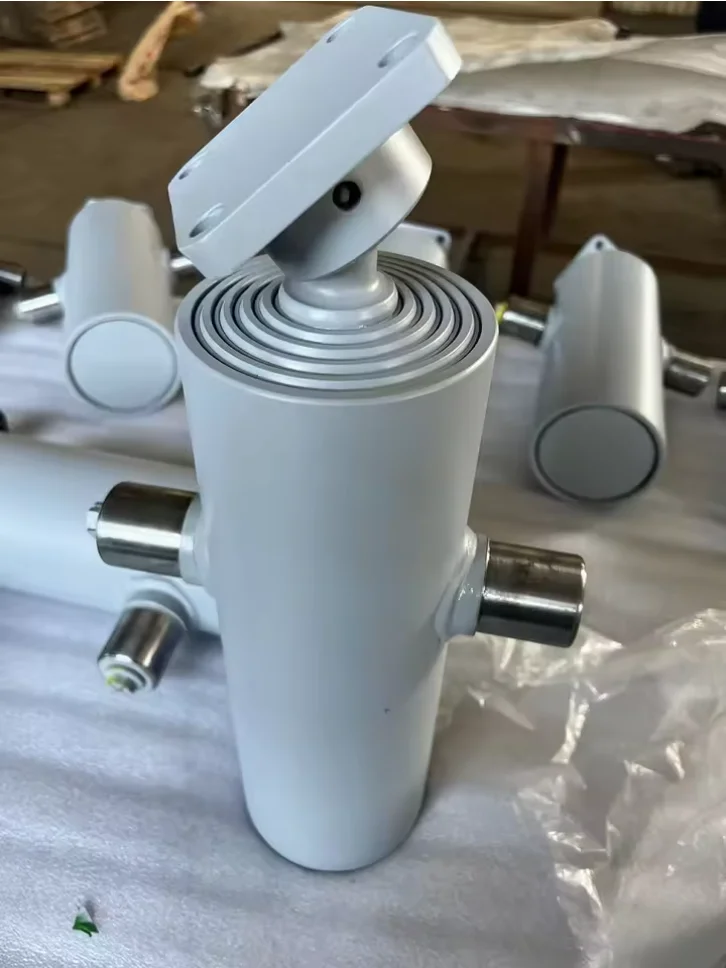

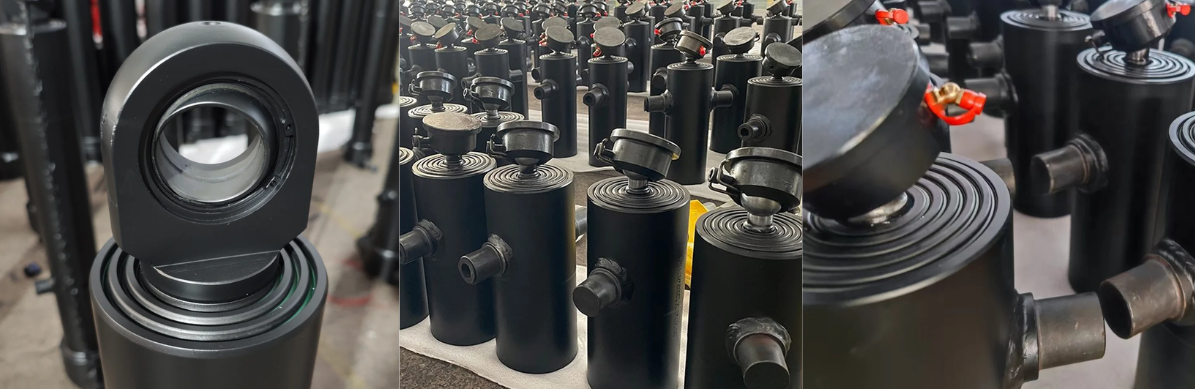

Na stránke katalógu sú uvedené možnosti tyčového oka a spodného čapu pre rad valcov spodku karosérie spolu s referenciami na podperu. Presné pripojenie a usporiadanie kolísky pre 4TG-E130x1307 by malo byť potvrdené z projektového výkresu. Nepredpokladajte, že podobne vyzerajúci teleskopický valec bude používať rovnaký rozstup kolíkov alebo spôsob montáže.

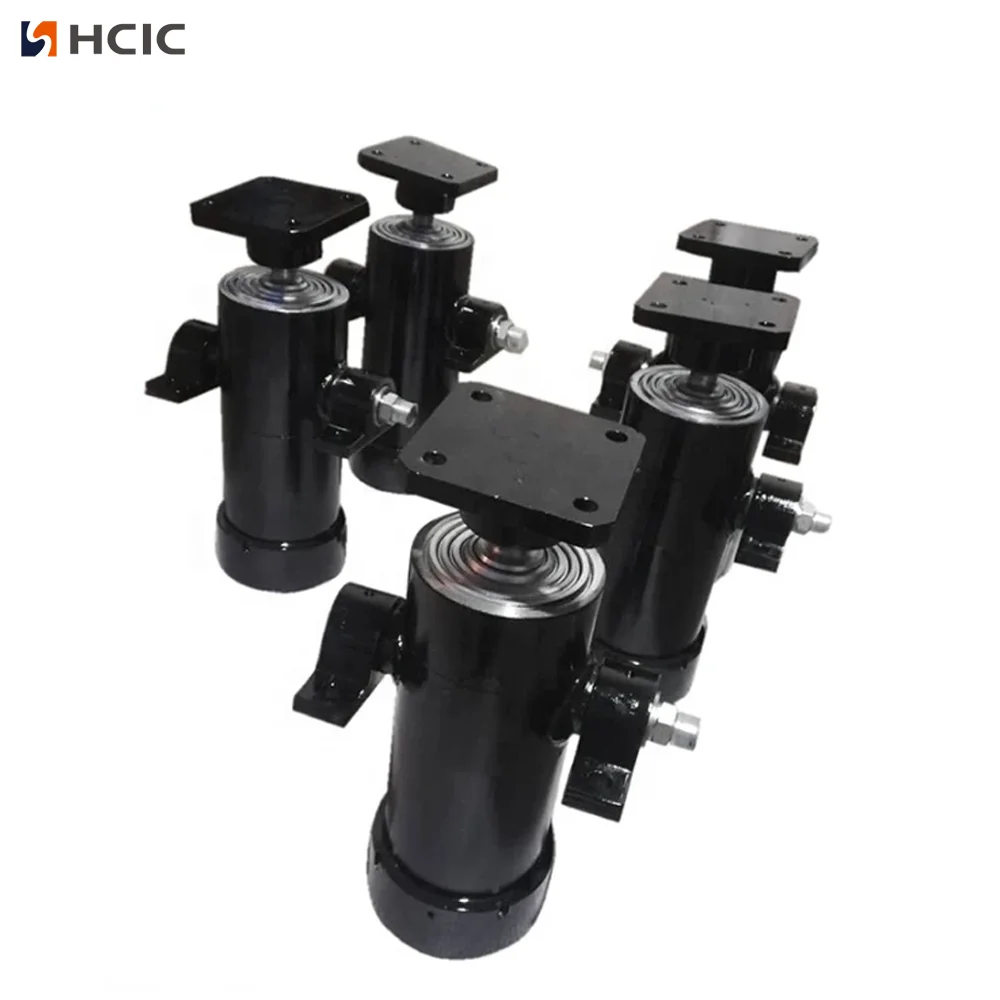

Valec by mal byť podopretý a zarovnaný cez montážny dizajn prívesu. Konzoly by nemali tlačiť valec do polohy alebo vytvárať bočné zaťaženie počas vysúvania. Pred zaťažením skontrolujte čapy, kolísku, hadice a blízke prvky rámu.
V katalógu je uvedený maximálny pracovný tlak 180 barov pre 4TG-E130x1307. Čerpadlo, poistný ventil, veľkosť hadice, objem oleja a riadiaci okruh by sa mali preveriť podľa tejto požiadavky. Pracovný tlak nie je rovnaký ako garantovaná nosnosť; skutočná sila závisí od hydraulického tlaku, účinnej plochy a mechanickej geometrie prívesu.

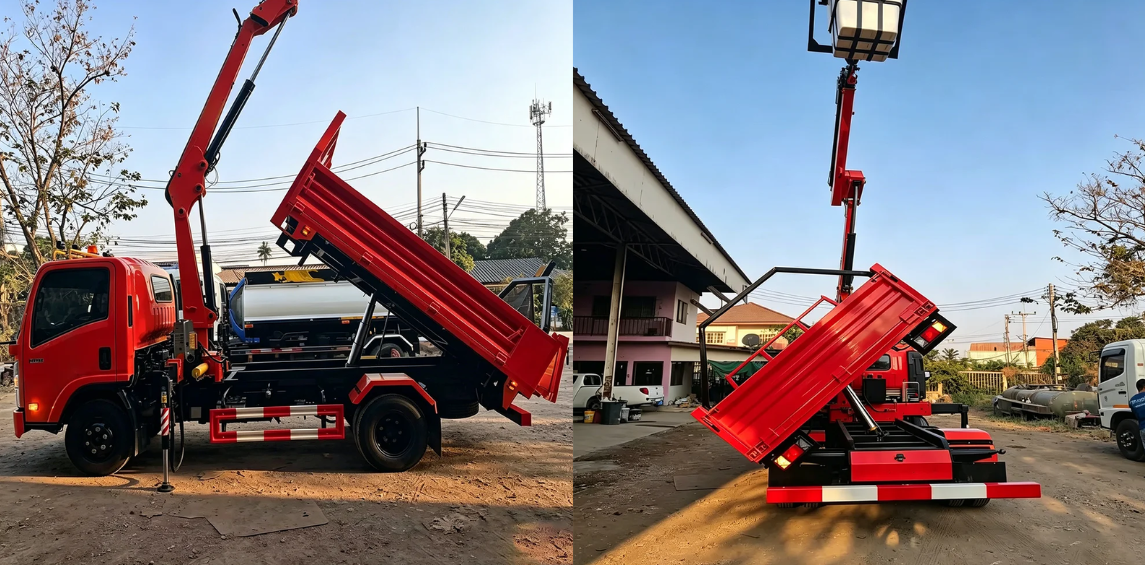

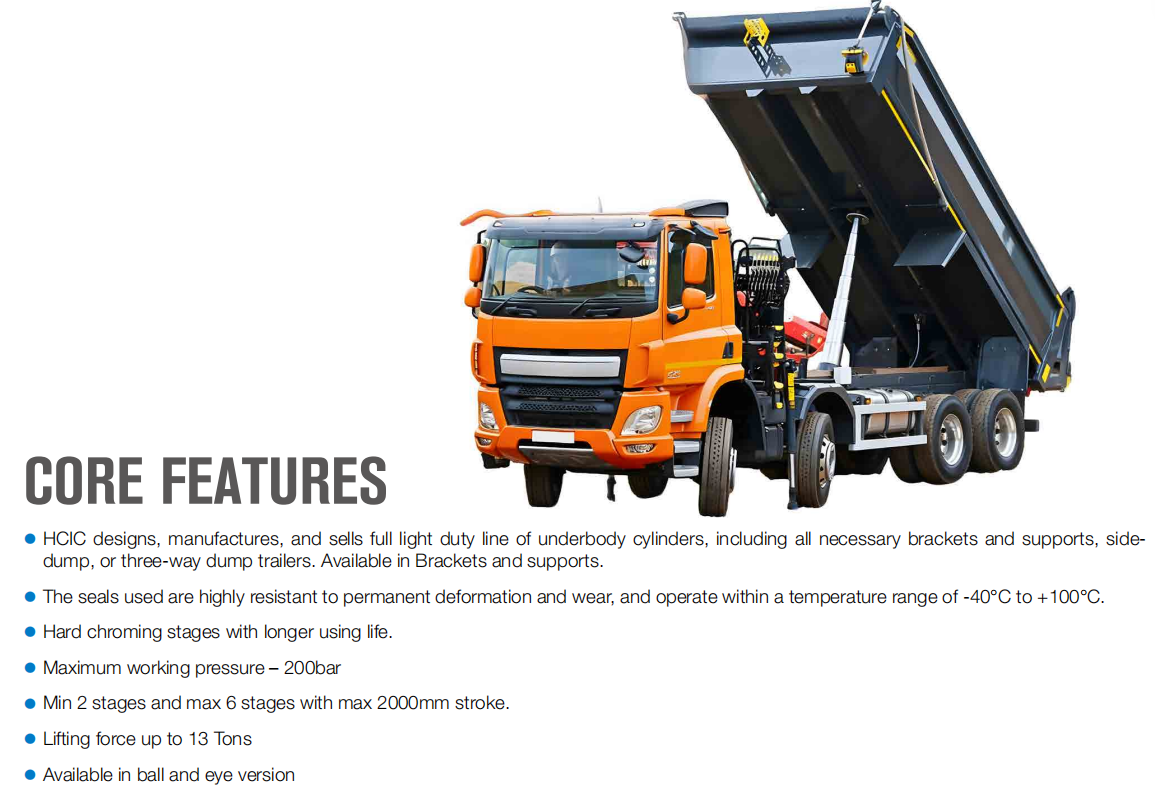

4TG-E130x1307 je relevantný pre projekty sklápacích prívesov, ktoré potrebujú štvorstupňový teleskopický hydraulický valec podvozku so zdvihom 1 307 mm. Môže sa uvažovať o usporiadaní bočného vyklápania a trojstranného vyklápacieho prívesu, ak dostupný inštalačný priestor a rozsah použitia katalógu zodpovedajú projektu.
Katalóg uvádza rozsah nosnosti 15–25 ton. Berte to ako referenciu na katalógovú aplikáciu, nie ako univerzálne schválenie užitočného zaťaženia. Karoséria prívesu, konštrukcia závesu, pevnosť podvozku, rozloženie zaťaženia a hydraulický systém sa musia hodnotiť spoločne.
Pre 4TG-E130x1307 OEM alebo požiadavku na výmenu pošlite:
Tieto informácie pomáhajú oddeliť priamu výmenu valca od prepracovania montáže alebo hydraulického systému.
4TG-E130x1307 poskytuje výrobcom prívesov definovaný štvorstupňový spodný valec so zdvihom 1 307 mm, hmotnosťou 58 kg, maximálnym pracovným tlakom 180 barov, pracovným objemom 13,7 l a rozsahom vyklápania podľa katalógu 15–25 ton.
Pred objednávkou pošlite výkres prívesu, montážne rozmery a hydraulické údaje do HCIC na kontrolu vybavenia.
