Predstavenie hydraulického zdvíhacieho valca vysokozdvižného vozíka: Napájací zdroj: Manuálny Dĺžka vidlice: 800 mm Správa o skúške stroja: Poskytuje sa Hlavné komponenty: Motor Max. Výška zdvihu: 1600/2500 mm Prevádzková hmotnosť: 160-280 kg Polomer otáčania: 1235 mm Min. Výška zdvihu: 90 mm Kapacita: 500-1500 kg Celková výška: 2165/2925 mm Rýchlosť zdvihu: 25 mm/s

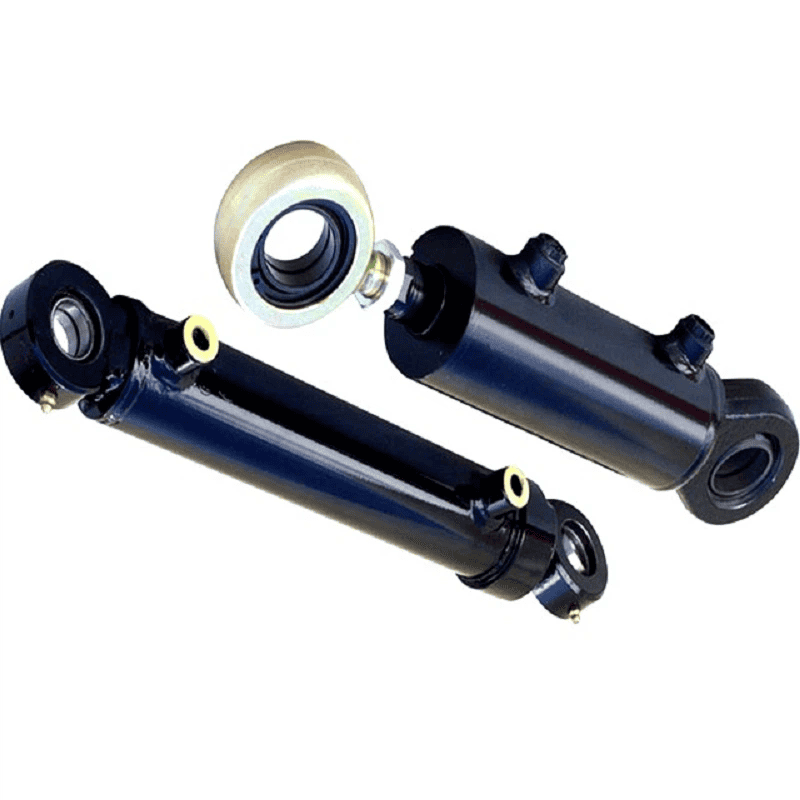

Piestový hydraulický valec možno rozdeliť do dvoch konštrukcií: jednopólového a dvojtyčového typu. Pevná metóda je upevnená telom valca a piestna tyč je pevná. Pôsobenie hydraulického tlaku má jednočinný typ a dvojčinný. V jednočinnom hydraulickom valci je tlakový olej iba jednou dutinou hydraulického valca a tlak vo valci možno dosiahnuť tlakom valca. Pohyb dvoch smerov piesta hydraulického valca je striedaný dvoma dutinami a tlak hydraulického tlaku je dokončený.
Charakteristiky poruchy
Pri odstraňovaní problémov so zariadením nevykonávajte manipuláciu so záťažou.
Medzi hlavné abnormálne prejavy patrí nepresné polohovanie a zastavovanie piestnice, nedostatočný výstupný ťah, znížená rýchlosť pohybu a nestabilný pracovný výkon počas prevádzky. Bežné príčiny sa analyzujú takto:
(1) Vnútorný únik vo vnútri hydraulického valca
Vnútorná netesnosť hydraulického valca zahŕňa najmä netesnosť spôsobenú nadmerným opotrebovaním tesniacich komponentov valca, ako aj poškodením alebo poruchou tesnenia piestnej tyče, tesnenia koncového uzáveru a samotného tesnenia piestu.
Netesnosti vyskytujúce sa v tesniacej polohe medzi piestnou tyčou a koncovým uzáverom sú hlavnými príčinami defektov, ako je prehýbanie, vytláčanie, trhanie, povrchová abrázia, starnutie, poškodenie materiálu a deformácia tesniacich častí. V takýchto prípadoch sa musí chybné tesnenie odstrániť a nahradiť novým kvalifikovaným tesniacim prvkom.
Príčinou nadmerného opotrebovania tesnení piestov je väčšinou nesprávne nastavenie regulačného ventilu otáčok, čo vedie k nadmerne vysokému protitlaku v systéme, nesprávna inštalácia tesnení pri montáži, prípadne znečistenie a znehodnotenie hydraulického oleja. Medzi sekundárne faktory patrí vstup cudzích látok pri montáži a použitie nekvalitných tesniacich materiálov.
Dôsledky takýchto problémov zahŕňajú pomalý a pomalý pohyb, nedostatočnú výstupnú silu a vo vážnych prípadoch poškodenie piestu a vnútornej steny valca, čo dokonca vedie k poruche "zadretia valca". Zodpovedajúcim riešením je prestaviť regulačný ventil otáčok a vykonať potrebné opravy a vylepšenia v prísnom súlade so špecifikáciami inštalácie zariadenia a prevádzkovými postupmi.
Všetky parametre je možné prispôsobiť
| Model | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Kapacita (kg) | 500 | 1000 | 1500 |
| Znížená výška vidlice (mm) | 90 | 90 | 90 |
| Max. výška zdvihu (mm) | 1600 | 1600/2500 | 1600 |
| Celková výška (mm) | 2010 | 2165/2925 | 2150 |
| Celková dĺžka (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Celková šírka (mm) | 805 | 1000/750 | 1000 |
| Dĺžka vidlice (mm) | 800 | 800 | 800 |
| Polomer otáčania (mm) | 1235 | 1235 | 1235 |
| Prevádzková hmotnosť (kg) | 160 | 250/316 | 280 |
| Rýchlosť zdvihu (mm/s) | 25 | 25 | 21 |
| Šírka uličky pre palety (mm) | 1915 | 1915 | 1915 |
