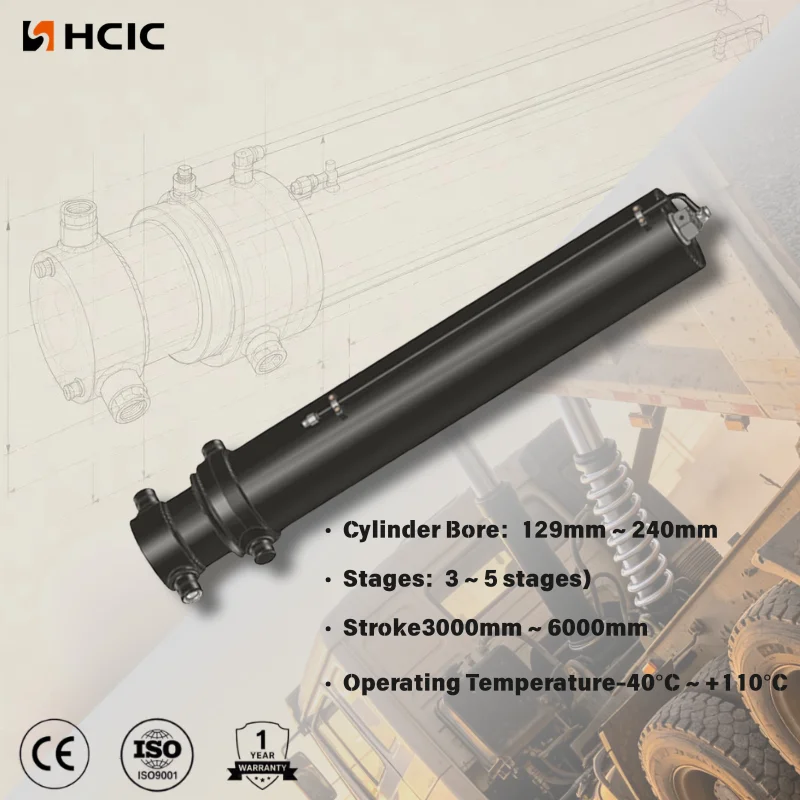

Hydraulický valec predného sklápania

FE-4TG-E169*4280 je štvorstupňový hydraulický valec predného vyklápania uvedený v katalógu hydraulického vyklápania HCIC pre aplikáciu s kapacitou vyklápania 49 ton. Jeho teleskopická konštrukcia kombinuje dlhý pracovný rozsah s kratším uzavretým balením, než by normálne vyžadoval jednostupňový valec.

Model je určený pre konštrukciu systému sklápacieho nákladného vozidla s predným sklápaním, kde je potrebné spoločne prehodnotiť dĺžku valcov, geometriu uloženia a zaťaženie vozidla. Katalóg poskytuje hlavné poradie vŕtania, tlak, inštalačné rozmery a uzavretú dĺžku potrebnú pre úvodnú technickú diskusiu.

---

I. Špecifikácie produktu

Vyššie uvedené hodnoty sú prepísané z tabuľky predného vyklápacieho valca FE/FC v dodanom katalógu HCIC-2026. Referenčná kapacita vyklápania je katalógová hodnota aplikácie, nie je zárukou pre každú konfiguráciu nákladného vozidla.

---

II. Štvorstupňová teleskopická konštrukcia

FE-4TG-E169*4280 používa štyri vnorené stupne. Postupnosť vŕtania klesá zo 169 mm na 115 mm, keď sa stupne predlžujú. Toto usporiadanie umožňuje, aby valec poskytoval dlhý zdvíhací pohyb pri zachovaní uzavretej montážnej dĺžky na 1 345 mm.

Počas cyklu predného sklápania pôsobí hydraulický tlak na aktívnu oblasť stolíka. So zmenou poradia stupňov sa mení aj dostupná zdvíhacia sila a rýchlosť pohybu. Z tohto dôvodu by sa valec nemal vyberať len podľa najväčšieho vŕtania alebo podľa menovitého objemu vozíka. Hmotnosť karosérie, užitočné zaťaženie, poloha závesov, montážne body a hydraulický okruh ovplyvňujú konečný výsledok systému.

---

III. Na montážnych rozmeroch záleží

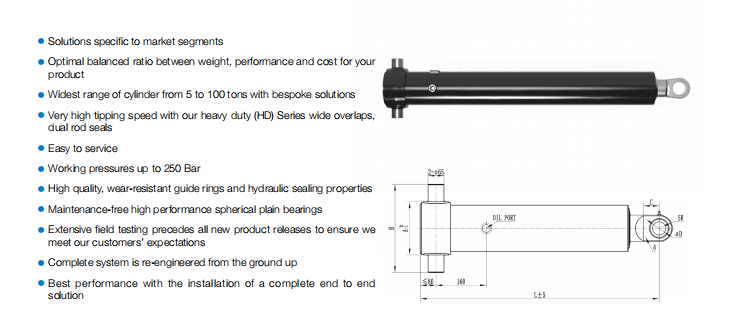

V katalógu sú uvedené rozmery A, B, C, D a delta pre FE-4TG-E169*4280. Tieto rozmery by sa mali porovnať s prednou montážnou konzolou vozíka, usporiadaním čapu, svetlou výškou rámu a uzavretou polohou karosérie.

Zatvorená dĺžka 1 345 mm je obzvlášť dôležitá, keď je valec inštalovaný medzi podvozkom a prednou vyklápacou korbou. Kupujúci by tiež mali skontrolovať úplne vysunutú dráhu, uhol valca na začiatku zdvíhania a vôľu okolo každého montážneho bodu. Rozmerovo podobný valec môže byť stále nevhodný, ak sa jeho stredy kolíkov alebo geometria konzoly líšia.

---

IV. Kontrola tlaku a aplikácie

V katalógu je pre tento model uvedený pracovný tlak 16 MPa a referenčná kapacita vyklápania 49 ton. Tieto údaje je potrebné skontrolovať spolu s nastavením čerpadla, ochranou ventilov, prietokom hydraulického oleja a konštrukciou vozíka. Nemali by sa považovať za samostatné schválenie užitočného zaťaženia.

Pred výberom FE-4TG-E169*4280 by si mal kupujúci potvrdiť, či sa 49-tonová referencia zhoduje so skutočným vozidlom a vyklápacou korbou. Kompletný systém vyžaduje kompatibilné držiaky, čapy, hydraulické vedenia a riadiaci obvod navrhnutý pre zamýšľané zaťaženie a pohyb.

---

V. Informácie o kontrole a výmene

V prípade požiadavky na výmenu pošlite originál identifikácie valca, fotografie montážnych bodov, uzavreté a rozšírené rozmery, rozmery kolíkov, informácie o olejových otvoroch a podrobnosti o aplikácii nákladného vozidla. Ak je stará jednotka poškodená, fotografie tyče, kĺbov stolíka a montážnych očiek pomôžu oddeliť problém valca od problému s držiakom alebo zarovnaním.

Nasledujúce informácie sú užitočné pre cenovú ponuku OEM:

• Značka nákladného vozidla, model a plánovaný rozsah zaťaženia
• Rozmery korby predného sklápača
• Dĺžka uzavretej inštalácie a voľný priestor
• Priemer montážneho kolíka a stredové polohy
• Hydraulický tlak a prietok čerpadla
• Usporiadanie hadice a portu
• Požadované množstvo a stav výmeny

---

VI. Záver

FE-4TG-E169*4280 je špecifický štvorstupňový hydraulický valec predného sklápania so sekvenciou vŕtania 169/158/136/115 mm, katalógovým tlakom 16 MPa a uzavretou dĺžkou 1 345 mm. Jeho vhodnosť závisí od kompletného systému sklápača, nie od samotného čísla modelu. Pošlite montážny výkres a hydraulické údaje do HCIC na posúdenie špecifické pre daný projekt.

---

VII. O HCIC

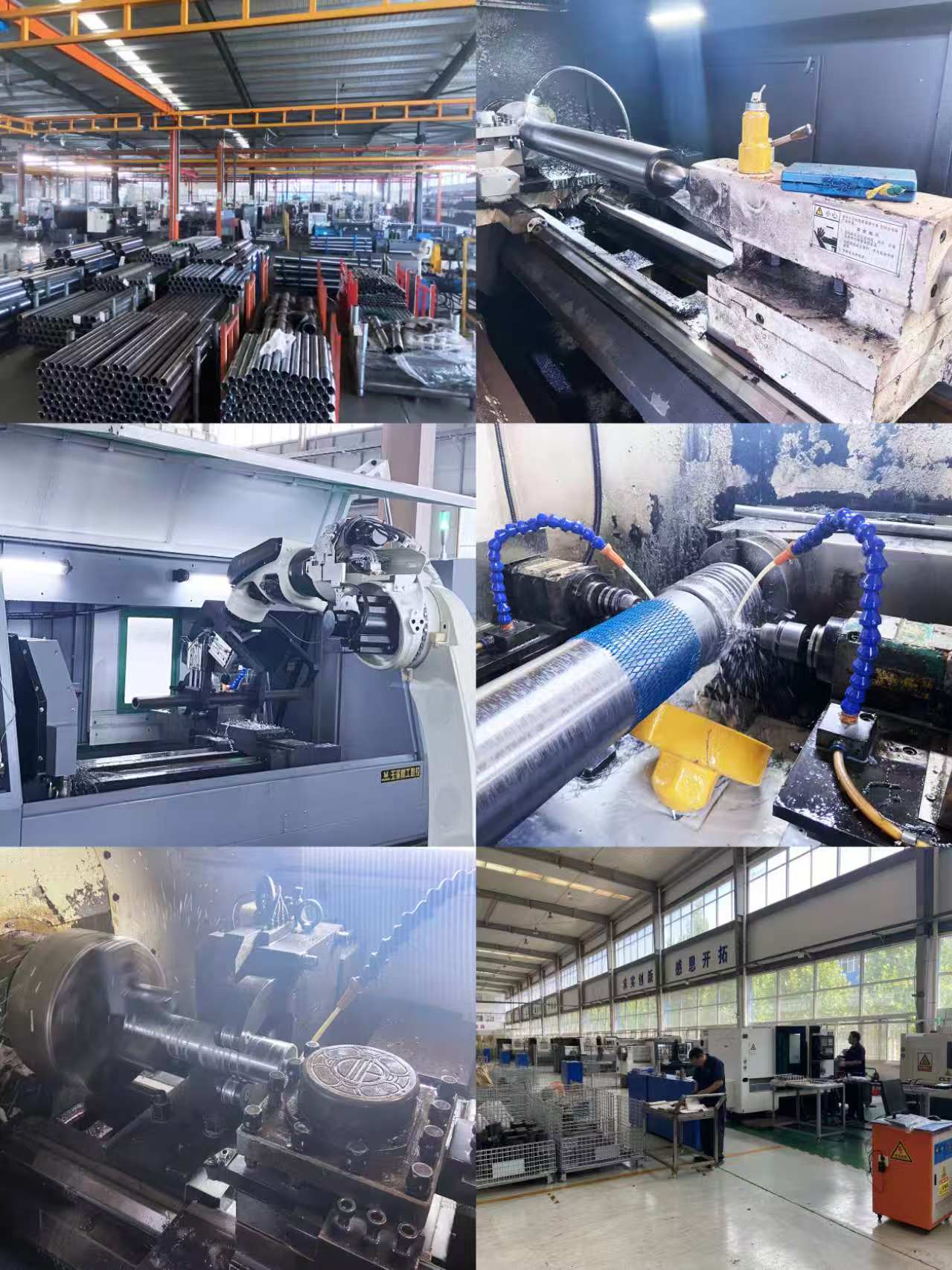

HCIC vyvíja a vyrába hydraulické valce a pohonné jednotky pre vozidlá a priemyselné aplikácie. HCIC podporuje požiadavky na OEM a výmenu pomocou zákazníckych výkresov, meraní a požiadaviek aplikácie ako základu pre technickú kontrolu.
