Popis produktu

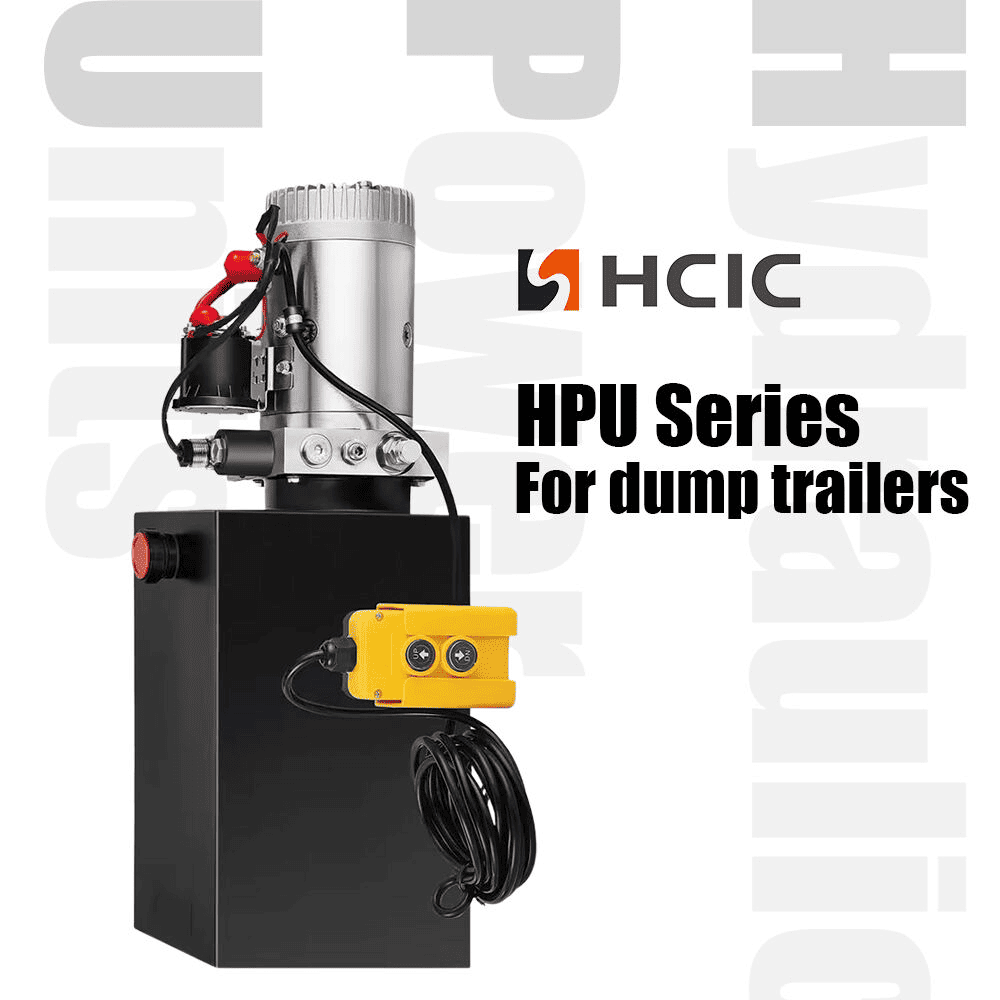

Dvojčinná hydraulická pohonná jednotka HCPGD pre sklápače. Katalóg špecifikuje prietok 1,2 GPM, 6-galónovú nádrž, menovitý tlak 3 000 PSI a porty SAE # 6. Jeho solenoidom ovládané 4-cestné, 3-polohové usporiadanie ventilov je určené pre hydraulické okruhy, ktoré potrebujú poháňaný pohyb v oboch smeroch.

Pre výrobcu prívesov alebo tím údržby vozového parku nie je dôležitým bodom len veľkosť motora a nádrže. HPU sa musí zhodovať s valcom, dostupným elektrickým napájaním, hydraulickým olejom, usporiadaním hadice a požadovaným pohybom. Tento článok vysvetľuje, čo znamená špecifikácia HCPGD a aké informácie je potrebné potvrdiť pred objednávkou.

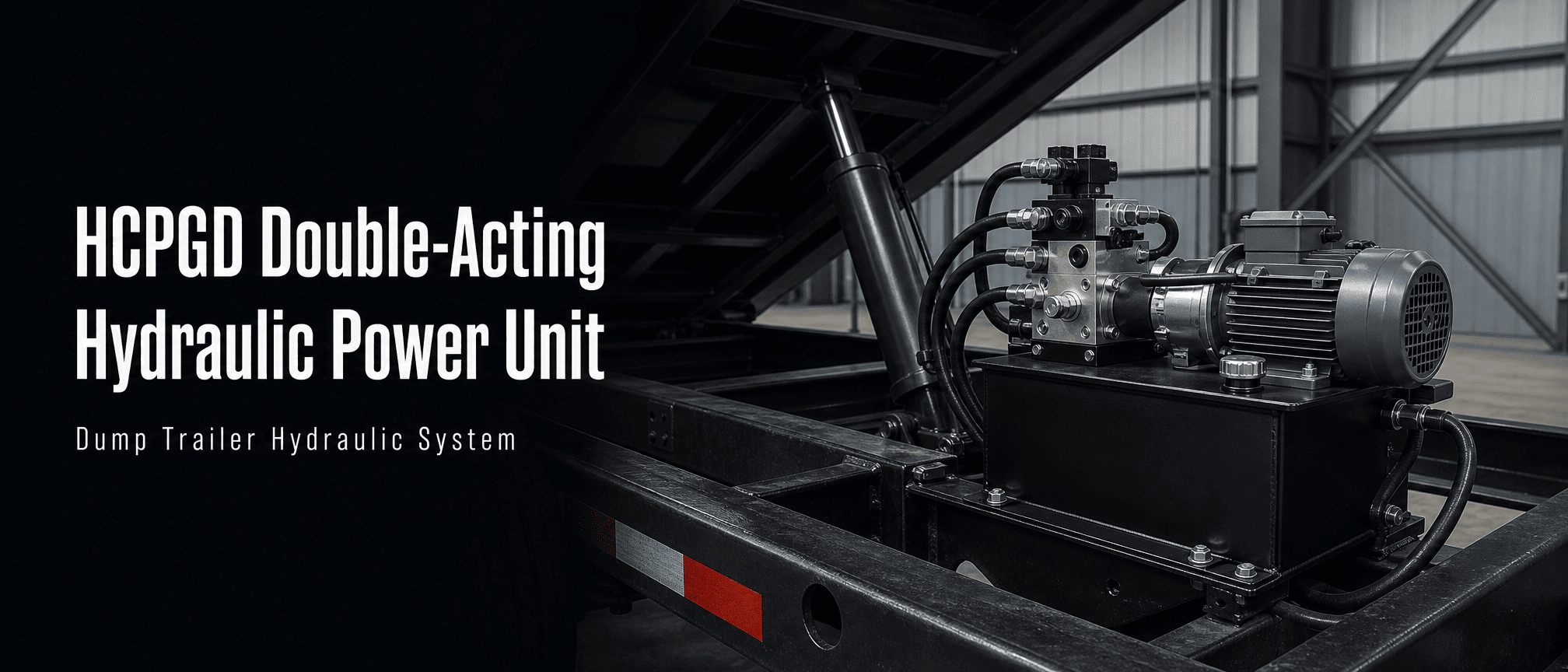

power unit

I. Čo robí HCPGD Hydraulická hnacia jednotka

Hydraulická pohonná jednotka premieňa elektrickú energiu na hydraulický prietok a tlak. Čerpadlo posiela olej na zvolenú stranu dvojčinného valca. Keď ventil zmení polohu, okruh obráti tok oleja, takže sa valec môže vysúvať a zasúvať pod hydraulickým pohonom.

Dvojčinná hydraulická hnacia jednotka HCPGD je preto vhodná pre konštrukciu sklápacieho prívesu, ktorý potrebuje funkciu poháňaného vysúvania a poháňaného zaťahovania. Presný pohyb stále závisí od objemu valca, zaťaženia, nastavenia odľahčenia, veľkosti hadice a riadiaceho okruhu. HPU by sa malo vyberať ako súčasť kompletného hydraulického systému a nie ako izolovaný komponent.

II. Katalógová špecifikácia pre HCPGD

hydraulic power unit

Položka	Katalógová špecifikácia
Model	HCPGD
Typ produktu	Dvojčinná hydraulická pohonná jednotka
Aplikácia uvedená v katalógu	Sklápací príves
Prietok	1,2 GPM
Veľkosť portu	SAE #6
Veľkosť nádrže	6 gal
Tlak	3000 PSI
Ventilovanie	Solenoid ovládaný; 4-cestný, 3-polohový

Toto sú publikované hodnoty HCPGD v katalógu HCIC-2026. Katalóg neposkytuje úplný prúd motora, kapacitu batérie, pracovný cyklus, nastavenie poistného ventilu alebo schému zapojenia regulátora pre tento model. Tieto podrobnosti by mali byť potvrdené podľa požiadaviek projektu pred schválením výroby.

III. Logika ventilov a obvodov

4-cestný, 3-polohový ventil dáva pohonnej jednotke štruktúru smerového riadenia pre dvojčinný hydraulický pohon. Jeden pracovný port môže nasmerovať olej na predĺženie valca, zatiaľ čo druhý vracia olej do nádrže. V opačnom príkaze sa dráha toku obráti.

Stredová poloha je konštrukčný detail, ktorý musí byť potvrdený konečnou špecifikáciou okruhu a ventilu. Ovplyvňuje, ako sa pohon správa po uvoľnení elektrického príkazu. Výrobca prívesu by nemal predpokladať stredový stav bez toho, aby si preštudoval hydraulickú schému, požiadavky na riadenie zaťaženia a bezpečný spôsob spúšťania.

Pripojenie portu SAE #6 je tiež potrebné skontrolovať podľa vybranej hadice, adaptéra a štandardu armatúry. Správna identifikácia závitu a postup tesnenia sú dôležité, pretože malá netesnosť spoja môže spôsobiť vzduch, stratu oleja a spôsobiť nekonzistentnosť pohybu prívesu.

IV. Prečo záleží na 6-galónovom tanku

HCPGD je uvedený so 6-galónovou nádržou. Objem nádržky poskytuje miesto pre vracanie oleja a pomáha systému riadiť objem oleja požadovaný valcom. Požadovaná veľkosť nádrže nie je určená iba vŕtaním valca. Závisí to aj od zdvihu valca, objemu tyče, usporiadania okruhu, objemu hadice, hladiny oleja, dostupného inštalačného priestoru a prevádzkového cyklu.

Nádrž by mala byť namontovaná bezpečne a umiestnená tak, aby nasávacie potrubie, spätná cesta a servisný prístup zostali praktické. Pred objednaním by mal inštalatér potvrdiť skutočné rozmery nádrže, montážnu orientáciu, usporiadanie plniaceho a odvzdušňovacieho otvoru a použiteľnú hladinu oleja pomocou HCIC.

V. Prietok, tlak a skutočná prevádzková rýchlosť

Katalóg uvádza 1,2 GPM pre HCPGD a 3 000 PSI pre špecifikáciu tlaku. Tieto hodnoty by sa nemali priamo prepočítavať na garantovaný čas zdvihu prívesu alebo nosnosť. Skutočná rýchlosť závisí od objemu valca a zaťaženia. Skutočný pracovný tlak závisí od požadovanej sily, mechanickej geometrie, trenia, obmedzenia a odľahčovacej ochrany.

Prvou jednoduchou kontrolou je porovnanie požadovaného objemu valca s dostupným prietokom. Väčší valec potrebuje viac oleja na dokončenie rovnakého zdvihu, takže jeho pohyb bude normálne trvať dlhšie pri rovnakom prietoku. Projektant systému by mal tiež zvážiť spätný tok zo strany tyče dvojčinného valca, dĺžku hadice a viskozitu hydraulického oleja závislú od teploty.

Katalógová hodnota 3 000 PSI je konštrukčný limit systému, ktorý sa má kontrolovať v porovnaní s valcom, hadicami, armatúrami a ovládacími komponentmi. Nemalo by sa to považovať za prísľub, že každý príves bude nepretržite pracovať pri tomto tlaku.

VI. Inštalačné body pre vyklápací príves

Pred montážou dvojčinnej hydraulickej pohonnej jednotky HCPGD skontrolujte nasledujúce body:

1. Kompatibilita valcov:Skontrolujte, či je pripojený pohon dvojčinný a či sú oba porty správne identifikované.

2. Elektrické napájanie:Potvrďte napätie, dopyt po prúde, poistku, veľkosť kábla a kompatibilitu ovládacieho spínača.

3. Hydraulické spoje:Spojte porty SAE #6 so správnymi hadicami a adaptérmi. Udržujte sacie a vratné cesty čisté.

4. Poloha zásobníka:Ponechajte dostatok miesta na plnenie, kontrolu, čistenie a budúcu údržbu.

5. Ochrana proti tlaku:Potvrďte usporiadanie poistných ventilov a bezpečný tlak pre celý okruh.

6. Ovládanie zaťaženia:Skontrolujte, ako sa teleso skládky drží a spúšťa, ak dôjde k prerušeniu elektrického napájania.

7. Odvod vzduchu:Naplňte schválený olej, odvzdušnite okruh podľa konštrukcie systému a po niekoľkých kontrolovaných cykloch skontrolujte hladinu v nádrži.

HCIC by mal dostať usporiadanie prívesu, údaje o valcoch, požadované napájacie napätie a hydraulickú schému pred schválením konečnej konfigurácie.

VII. Bežné výberové chyby

Výber samotným PSI

Tlak neurčuje celkový výkon systému. Sila valca, mechanická páka a požiadavka na prietok sa musia posudzovať spoločne.

Spracovanie prietoku ako zdvíhacej kapacity

Hodnota 1,2 GPM sa vzťahuje na prietok oleja, nie priamo na hmotnosť, ktorú môže príves zdvihnúť. Nosnosť závisí od konštrukcie valca a prívesu, ako aj od hydraulického okruhu.

Ignorovanie spätnej strany

Dvojčinný systém potrebuje správne vedenie na oboch stranách pohonu. Nesprávna identifikácia hadice môže spôsobiť, že sa valec pohne nesprávnym smerom alebo sa nezasunie tak, ako bolo zamýšľané.

Ponechanie funkcie stredu ventilu nedefinované

4-cestný, 3-polohový ventil musí byť prispôsobený požadovanému neutrálnemu správaniu a bezpečnému usporiadaniu spúšťania.

VIII. Informácie o dopyte OEM a výmene

Pre cenovú ponuku HCPGD dvojčinnej hydraulickej pohonnej jednotky uveďte:

Typ prívesu a zamýšľané použitie

Vŕtanie valca, priemer tyče a zdvih
Požadované vysúvanie a zasúvanie
Elektrické napätie a dostupný prúd
Cieľový čas cyklu, ak je špecifikovaný
Typ hydraulického oleja alebo existujúci systémový olej
Hadica a armatúra štandardne
Inštalačný priestor a smer montáže
Spôsob ovládania a požiadavky na diaľkové ovládanie
Požadované množstvo a miesto doručenia

Tieto informácie umožňujú, aby sa konfigurácia HPU porovnala s kompletným systémom prívesu, a nie len z jedného čísla.

IX. Často kladené otázky

Je HCPGD jednočinný alebo dvojčinný?

Katalóg HCIC-2026 uvádza HCPGD ako dvojčinnú hydraulickú pohonnú jednotku.

Aký prietok je uvedený pre HCPGD?

V katalógu je uvedený prietok 1,2 GPM.

Akú veľkosť nádrže používa HCPGD?

V katalógu je uvedená 6-galónová nádrž.

Aká je špecifikovaná veľkosť portu?

V katalógu je uvedená veľkosť portu SAE #6.

Potvrdzuje katalóg každý elektrický detail?

Nie. Tabuľka modelov neposkytuje úplný prúd motora, schému zapojenia alebo špecifikáciu pracovného cyklu. Tieto body by mali byť potvrdené pre zamýšľaný príves.

X. Požiadajte o preskúmanie konfigurácie HCPGD

Dvojčinná hydraulická hnacia jednotka HCPGD je definovaná možnosť HPU sklápacieho prívesu s údajmi o prietoku, nádrži, tlaku a ventiloch v katalógu. Pre spoľahlivú cenovú ponuku pošlite HCIC špecifikáciu valca, elektrické napájanie, hydraulickú schému a inštalačné obmedzenia.

HCIC potom môže skontrolovať, či sa konfigurácia HCPGD zhoduje s kompletnou aplikáciou a identifikovať akékoľvek detaily špecifické pre projekt, ktoré si vyžadujú potvrdenie pred výrobou.

XI .O HCIC

Jinan Huachen Industrial Co., Ltd. bola založená v roku 1998. Katalóg HCIC-2026 popisuje spoločnosť ako výrobcu hydraulických produktov so zameraním na hydraulické valce a pohonné jednotky pre priemyselné odvetvia vrátane dopravných zariadení, stavebných strojov a iných priemyselných aplikácií.
