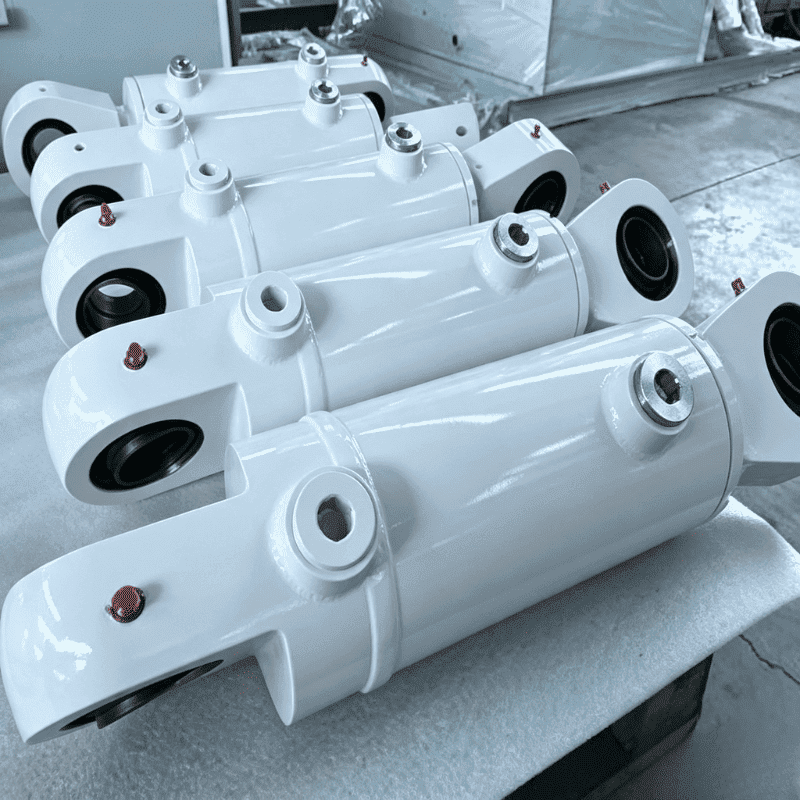

Hydraulický valec pre jednotku čerpania lúčov

Hydraulický valec pre lúčovú čerpaciu jednotku funguje ako lineárny pohon vo vnútri hydraulického čerpacieho systému pre zariadenia na výrobu ropy. Valec premieňa hydraulický tlak na riadený lineárny pohyb. Tento pohyb nahrádza alebo dopĺňa mechanické pôsobenie používané v konvenčných zariadeniach na čerpanie lúčov.

Pointou je kompaktná sila. Hydraulický čerpací systém môže umiestniť ovládač, riadiaci obvod a zdroj energie do menšieho usporiadania ako tradičný mechanizmus čerpania lúčov. Môže tiež regulovať pohyb prostredníctvom hydraulického tlaku a prietoku namiesto spoliehania sa na jeden pevný mechanický pohyb.

Pre kupujúceho ropného poľa otázka produktu neznie jednoducho „koľko sily vyvíja valec? Skutočné otázky sú praktickejšie: Dokáže valec zodpovedať cyklu čerpania? Dokáže hydraulický okruh ovládať svoju rýchlosť? Dokáže tesniaci systém zvládnuť zvolenú kvapalinu a vonkajšie podmienky? Môže dodávateľ zmeniť rozmery alebo spôsob ovládania, keď usporiadanie lokality vrtu nie je štandardné?

HCIC umiestňuje tento produkt ako prispôsobiteľný hydraulický valec na čerpanie oleja pre hydraulické čerpacie systémy špecifické pre daný projekt.

---

I. Technický rozsah

Katalóg HCIC predstavuje hydraulický valec na čerpanie oleja ako súčasť špeciálneho hydraulického riešenia. Presný valec je konfigurovaný okolo čerpacieho systému a nie je vybraný z jednej univerzálnej veľkosti.

Katalóg špecificky identifikuje prietok, tlak, médium, rozmery a metódy riadenia ako položky prispôsobenia. Toto sú hodnoty, ktoré by mal technický tím poskytnúť pred cenovou ponukou.

---

II. Prečo je hydraulické ovládanie vhodné pre zariadenia na čerpanie oleja

2.1 Kompaktná inštalácia

Bežné usporiadanie čerpania lúča využíva na prenos pohybu mechanickú štruktúru. Hydraulické usporiadanie môže umiestniť pohonnú jednotku a pohon tam, kde to umožňuje usporiadanie zariadenia. Hydraulický valec pre jednotku čerpania lúča potrebuje iba správne montážne body, hydraulické pripojenia a pracovnú vôľu.

To je dôležité pri projektoch modernizácie. Existujúce vybavenie vrtu len zriedka poskytuje inžinierovi úplne otvorené usporiadanie. Vlastný hydraulický valec na čerpanie oleja môže byť navrhnutý okolo dostupného priestoru namiesto toho, aby bola celá inštalácia nútená sledovať štandardný rám.

2.2 Riadený pohyb

Hydraulický pohyb je riadený prietokom a tlakom. Prietok ovplyvňuje rýchlosť pohonu. Tlak určuje silu dostupnú pre valec a nastavenie ochrany pre okruh. Toto oddelenie poskytuje konštruktérovi systému väčšiu kontrolu nad čerpacím cyklom ako pevný mechanický pohon.

Obsluhe tiež poskytuje praktický spôsob nastavenia stroja pre rôzne prevádzkové podmienky. Akékoľvek nastavenie musí zostať v rámci schválených limitov tlaku, prietoku a teploty celého systému.

2.3 Spotreba energie

Katalóg HCIC identifikuje vysokú energetickú účinnosť ako výhodu hydraulických čerpacích systémov. Užitočnou technickou otázkou je, odkiaľ táto účinnosť pochádza: čerpadlo, usporiadanie ventilov, veľkosť pohonu a stratégia riadenia musia byť zladené. Príliš veľké čerpadlo alebo zle nastavené nastavenie odľahčenia plytvá energiou ako teplo.

Z tohto dôvodu HCIC pred potvrdením konfigurácie valca požiada o projektový prietok a tlak. Valec nie je možné zvoliť nezávisle od hydraulického zdroja energie.

---

III. Dizajnové detaily, ktoré si vyžadujú pozornosť

3.1 Vŕtanie a sila valca

Sila valca je určená hydraulickým tlakom pôsobiacim na plochu piesta. Väčšie vŕtanie poskytuje väčšiu silu pri rovnakom tlaku, ale vyžaduje aj viac hydraulického oleja na jednotku zdvihu. To mení požiadavky na prietok čerpadla a rýchlosť cyklu.

Správny vývrt je teda rozhodnutím systému. Musí sa skontrolovať vzhľadom na požadované zaťaženie, dostupnú kapacitu čerpadla, cieľový čas cyklu a montážny priestor.

3.2 Cyklus zdvihu a čerpania

Zdvih je lineárna vzdialenosť, ktorú piest prejde. V aplikácii čerpania oleja je zdvih spojený priamo s požadovaným pohybom čerpacieho mechanizmu. Príliš malý zdvih obmedzuje mechanický výkon. Príliš veľký zdvih zvyšuje objem oleja, dĺžku inštalácie a spotrebu energie.

Výkres valca by mal špecifikovať zasunutú dĺžku, vysunutú dĺžku, vzdialenosť medzi kolíkmi, štýl montáže a umiestnenie portu. Tieto rozmery bránia tomu, aby bol valec hydraulicky správny, ale fyzicky nemožný na inštaláciu.

3.3 Tesnenia a hydraulické médium

Katalóg umožňuje prispôsobenie hydraulického média. Táto požiadavka by sa nikdy nemala považovať za nepodstatný detail. Materiál tesnenia, teplotný rozsah, kompatibilita kvapalín a kontrola kontaminácie ovplyvňujú životnosť valca.

Kupujúci by mal poskytnúť vybraný typ kvapaliny, prevádzkovú teplotu, očakávanú úroveň znečistenia a interval údržby. HCIC potom môže skontrolovať tesniaci balík a povrchovú úpravu pre skutočný systém.

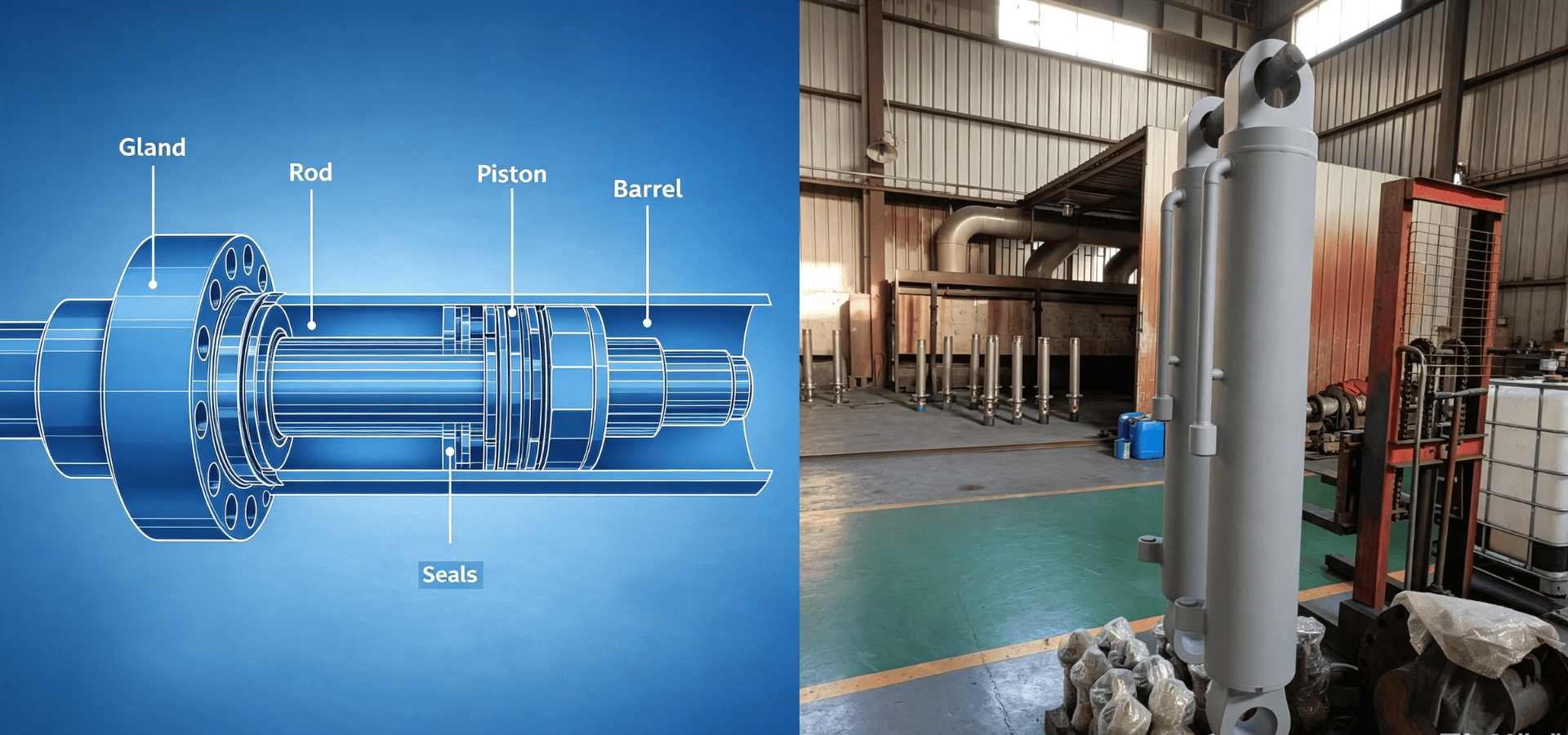

3.4 Povrch tyče a hlavne

Tyč je vystavená vonkajšiemu prostrediu a prechádza cez tesnenie tyče pri každom cykle. Vývrt hlavne vedie piest a nesie tlakové zaťaženie. Stav povrchu, rovnosť a rozmerová tolerancia ovplyvňujú trenie, netesnosť a životnosť.

Výrobné možnosti HCIC zahŕňajú dizajn valcov, testovanie a výrobu. V prípade vlastného hydraulického valca na čerpanie oleja by mali byť konečné povrchové a rozmerové požiadavky uvedené na schválenom výkrese a nie ponechané na predpoklady.

---

IV. Podmienky aplikácie

Tento produkt je určený pre hydraulické čerpacie systémy používané v zariadeniach na ťažbu ropy. Typické podmienky projektu môžu zahŕňať:

• Pevné alebo polomobilné zariadenia na ropné polia
• Projekty modernizácie, kde existujúce mechanické usporiadanie obmedzuje priestor
• Čerpacie zariadenie vyžadujúce nastaviteľný hydraulický pohyb
• Systémy, v ktorých musí byť v okolí miesta špecifikovaný prietok, tlak, kvapalina a metóda kontroly
• Projekty ropných polí, ktoré vyžadujú vlastný pohon namiesto bežného valca

Konečný návrh musí byť potvrdený zo skutočného pracovného cyklu vrtu. Viskozita oleja, teplota okolia, frekvencia zdvihov, kolísanie zaťaženia a znečistenie môžu zmeniť správnu špecifikáciu.

---

V. Informácie o kupujúcom požadované pre cenovú ponuku

S dopytom pošlite tieto podrobnosti:

1. Požadovaná tlaková a ťahová sila
2. Pracovný tlak a maximálny tlak
3. Požadovaný zdvih a stiahnutá dĺžka
4. Rýchlosť cyklu alebo požadovaný prietok
5. Hydraulické médium
6. Rozsah prevádzkových teplôt
7. Typ montáže a rozmery kolíkov
8. Závit portu, poloha portu a smer hadice
9. Dostupný inštalačný priestor
10. Výkresy alebo fotografie existujúceho pohonu

Kompletný údajový list skracuje čas na cenovú ponuku a zabraňuje drahému prepracovaniu po začatí výroby.

---

VI. FAQ

---

VII. O HCIC

HCIC vyrába hydraulické produkty od roku 1998. Spoločnosť sa zameriava na hydraulické valce a pohonné jednotky a poskytuje vlastný návrh, testovanie a výrobu hydraulických riešení na mieru.

Pre projekty ropných polí nie je užitočnou výhodou všeobecný katalógový prísľub. Je to schopnosť diskutovať o pohone spolu s hydraulickým systémom: rozmery, tlak, prietok, médium a spôsob ovládania sú posudzované ako jeden inžiniersky balík.

---

VIII. Kontaktovať

David Song — Exportné oddelenie

- WhatsApp / Tel: +86 153 7619 8599

- E-mail: davidsong@mail.huachen.cc

- Webstránka: http://jnhcic.com/

Pošlite údaje o čerpacom systéme a existujúci výkres valca. HCIC môže skontrolovať žiadosť a pripraviť cenovú ponuku špecifickú pre projekt.
