Hydraulický valec pre kombajn

1. Definícia produktu a aplikačné scenáre

1.1 Definícia produktu

Vyrábame špeciálne hydraulické valce pre všetky druhy zberných strojov, vrátane kombajnov, kombajnov na kukuricu a ryžu. Tieto komponenty premieňajú hydraulickú silu na pohyb v priamom smere a sú dostatočne odolné, aby zvládli drsné pracovné podmienky na farmách. Premieňa hydraulický tlak na lineárnu mechanickú silu, ktorá poháňa kritické pohyblivé časti na harvestore.

Na rozdiel od priemyselných valcov na všeobecné použitie je navrhnutý pre vysoké vibrácie, silný prach, blato, veľké teplotné výkyvy a dlhodobú nepretržitú prevádzku na farmách. Hlavné charakteristiky: stabilný pohyb pri nízkej rýchlosti, silná odolnosť proti nárazu, spoľahlivé tesnenie a dlhá životnosť.

1.2 Aplikačné scenáre

Tento hydraulický valec je perfektne zladený s bežnými modelmi harvestorov pre veľké komerčné farmy v Severnej Amerike, Európe, Austrálii a juhovýchodnej Ázii, pričom sa prispôsobuje miestnym veľkoplošným mechanizovaným zberovým operáciám:

Typické pozície:

• Zdvíhací valec hlavy:Používa sa na zber obilia na rozsiahlych plochých farmách v Spojených štátoch, Kanade a Austrálii. Flexibilne prispôsobuje výšku kosenia tak, aby sa prispôsobila nerovnému terénu na poli a rôznym výškam rastu plodín, čím sa znižuje strata zrna počas rozsiahleho nepretržitého zberu.
• Valec na nastavenie kotúča:Vhodné pre európske scenáre zberu pšenice a jačmeňa, optimalizuje uhol podávania plodín na vyriešenie zablokovania krmiva spôsobeného hustou výsadbou plodín v zámorskej poľnohospodárskej pôde s vysokým výnosom.
• Vykladací valec zásobníka na obilie:Navrhnuté pre veľkokapacitné kombajny používané na amerických farmách s kukuricou a sójou, ktoré podporujú časté vysokorýchlostné vykladanie s cieľom zlepšiť celkovú efektivitu zberu na veľkoplošnej poľnohospodárskej pôde.
• Valec na nastavenie mlátiacej medzery:Prispôsobte sa diverzifikovanému zberu plodín v oblastiach so zmiešanou výsadbou v Európe a upravte priestor na mlátenie pšenice, ryže, kukurice a sóje tak, aby vyhovovali miestnym požiadavkám na zber viacerých plodín.
• Vyrovnávací valec podvozku:Široko používaný na kopcovitej poľnohospodárskej pôde v južnej Európe a juhovýchodnej Ázii, udržuje kombajny stabilné na svahovitých poliach a zabezpečuje normálnu prevádzku v zložitom zámorskom teréne.

2. Parametre technickej špecifikácie

2.1 Tabuľka parametrov

3. Materiál a výrobný proces

3.1 Hlavné materiály

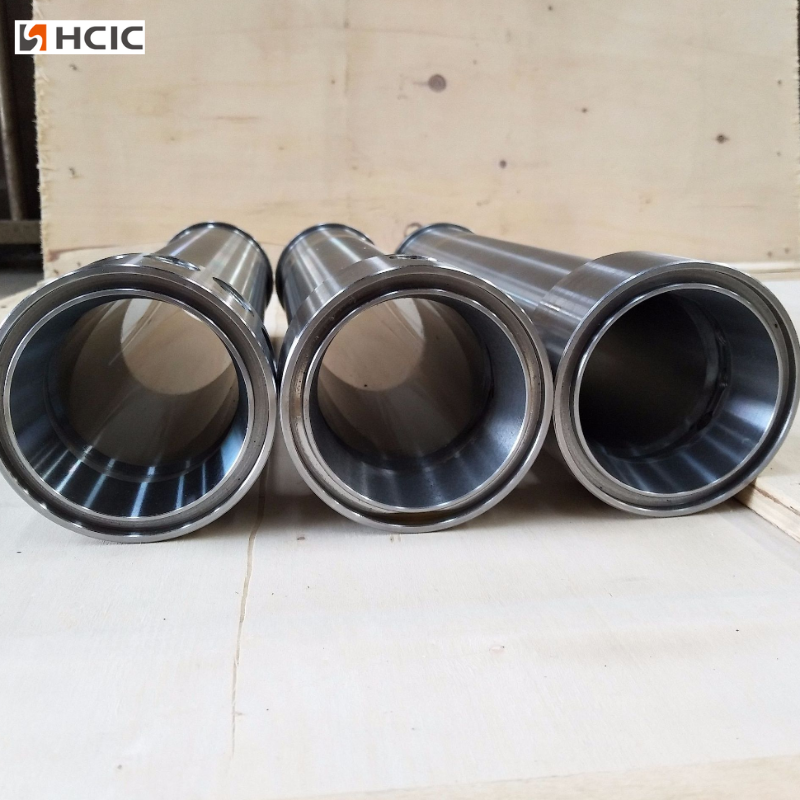

• Hlaveň valca: 27SiMn alebo 45# bezšvíková oceľová rúra (GB/T 8713-2018). Vysoká pevnosť v ťahu, dobrá zvariteľnosť, tlaková odolnosť do 40 MPa.
• Piestna tyč: 45Cr / 40Cr stredne uhlíková legovaná oceľ.
• oQuenched + tempered (HRC 28–34) pre húževnatosť a odolnosť proti nárazu.
• o Povrchová úprava tvrdým chrómovaním (25–30 μm), HV ≥800, antikorózna, odolná proti opotrebeniu, odolná voči blatu.
• Piest a vodiace puzdro: Liatina + tvárna liatina, odolná proti opotrebovaniu, dobre lícuje s tesneniami.
• Súprava tesnení: Importované kompozitné tesnenia: hlavné tesnenie FKM + prachové tesnenie HNBR + oterový krúžok z PTFE. Odoláva vysokej teplote, kalnej vode a častému vratnému pohybu.

3.2 Kľúčové procesy

1. Vnútorné honovanie hlavne:Presné honovanie na Ra ≤0,4 μm, zrkadlový povrch, nízke trenie, žiadny únik oleja, dlhá životnosť tesnenia.

2. Brúsenie tyčí a tvrdé chrómovanie:CNC brúsenie zaisťuje priamosť ≤0,1 mm/m; automatická chrómovacia linka pre rovnomernú hrúbku a priľnavosť.

3. Zváranie:Plne penetračné zváranie CO₂ na koncových uzáveroch a vidliciach; nedeštruktívne testovanie (UT/MT) pre kritické zvary.

4. Montáž a testovanie:

• Montáž v čistej miestnosti, aby sa zabránilo vniknutiu prachu
• 100% tlaková skúška: 31,5 MPa udržiavanie tlaku 3–5 minút, bez úniku, bez trvalej deformácie.

5. Povrchová úprava:Tryskanie + dvojzložková antikorózna farba, odolnosť voči soľnému postreku ≥500 hodín, vhodné na dlhodobé vonkajšie použitie na farme.

4. Príklady priemyselných aplikácií

Prípad 1 – Kombajn na pšenicu/ryžu

• Valec: 50/25-250 mm dvojčinný pre zdvih hlavy; 63/32-400 mm pre vyprázdňovanie zásobníka obilia.
• Pracovné podmienky: 12–14 hodín/deň nepretržitá prevádzka počas zberovej sezóny; okolitá teplota 35–40 ℃, silný prach, príležitostne kalná voda.
• Výkon: Stabilné zdvíhanie, žiadne uviaznutie; miera úniku <0,5 % za 1 000 hodín; účinne znižuje stratu úrody na ≤ 2 %.

Prípad 2 – Kombajn na kukuricu

• Valec: 63/32-320 mm pre zdvíhanie záhlavia; 50/25-200 mm pre mechanizmus vykladania ucha.
• Pracovné podmienky: Časté nárazy, vysoké vibrácie, prašné zvyšky kukuričných stoniek, teplota až -15 ℃ na začiatku jari.
• Výkon: Odoláva nárazovému zaťaženiu 2–3× menovitému tlaku; nízky štartovací výkon dobrý; životnosť dosahuje 3 500–4 500 hodín pri bežnej údržbe.

Prípad 3 – Small Hillside Harvester

• Valec: 40/20-150 mm kompaktný dvojčinný valec na vyrovnávanie karosérie a ovládanie adaptéra.
• Pracovný stav: Úzke pole, časté otáčanie, blatisté cesty, vysoká vlhkosť po celý rok.
• Výkon: Kompaktná veľkosť, flexibilné pôsobenie; dobré utesnenie vo vlhkom/bahnitom prostredí; jednoduchá údržba na mieste.

5. Často kladené otázky

（1） Otázka: Je tento hydraulický valec vhodný pre všetky značky kombajnov?

Odpoveď: Štandardné modely sú vhodné pre väčšinu bežných harvestorov. Podporujeme tiež prispôsobené veľkosti a inštalačné rozmery pre špeciálne vybavenie.

（2） Otázka: Ako dlho je životnosť pri bežnom používaní?

Odpoveď: Za štandardných pracovných podmienok môže bežná životnosť dosiahnuť viac ako 2000 pracovných hodín. Pravidelná výmena oleja a čistenie môže ďalej predĺžiť jeho životnosť.

（3）O: Čo mám robiť, ak počas používania dôjde k úniku oleja?

Odpoveď: Únik oleja je väčšinou spôsobený starnutím alebo poškodením tesniacich krúžkov. Stačí vymeniť zladenú tesniacu súpravu, nie je potrebné meniť celý valec.

（4） Otázka: Môže to fungovať normálne v zime s nízkou teplotou?

A: Áno. Výrobok je testovaný na odolnosť voči nízkym teplotám do -20 ℃. Pre lepší výkon sa v chladných oblastiach odporúča používať nízkoteplotný hydraulický olej.
