Prezrite si katalógové rozmery hydraulického kladkostroja Model 520 pre zdvíhacie systémy sklápacieho prívesu a skontrolujte priestor rámu, montážnu geometriu a servisnú vôľu pred projektom sklápacieho prívesu.

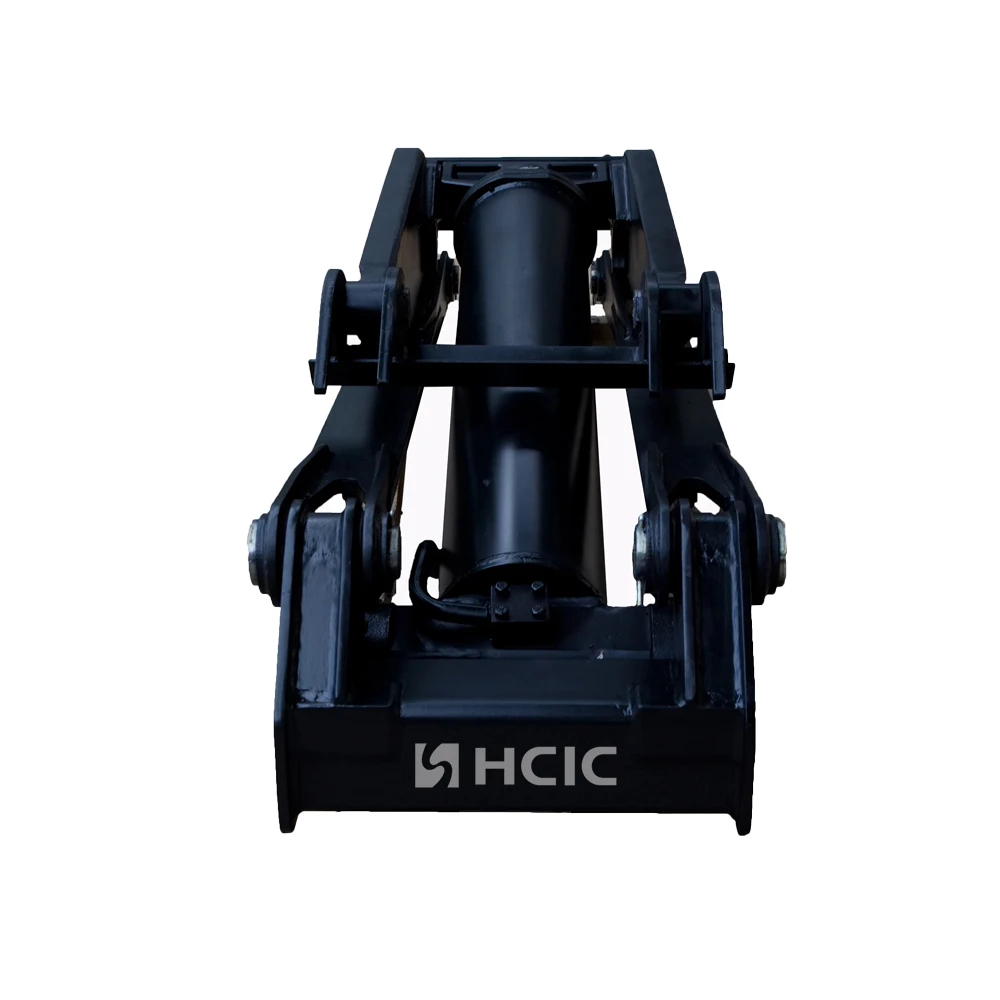

Hydraulický zdvihák Model 520 pre zdvíhacie systémy sklápacích prívesov je kompaktný zdvíhací komponent uvedený v dodanom katalógu American Power Hoists. Pre výrobcu sklápacieho návesu alebo kupujúceho náhradného návesu prvou otázkou nie je len to, či sa dá zdvihák zdvihnúť. Ide o to, či kladkostroj vyhovuje dostupnému priestoru rámu, usporiadaniu čapu a dráhe pohybu.

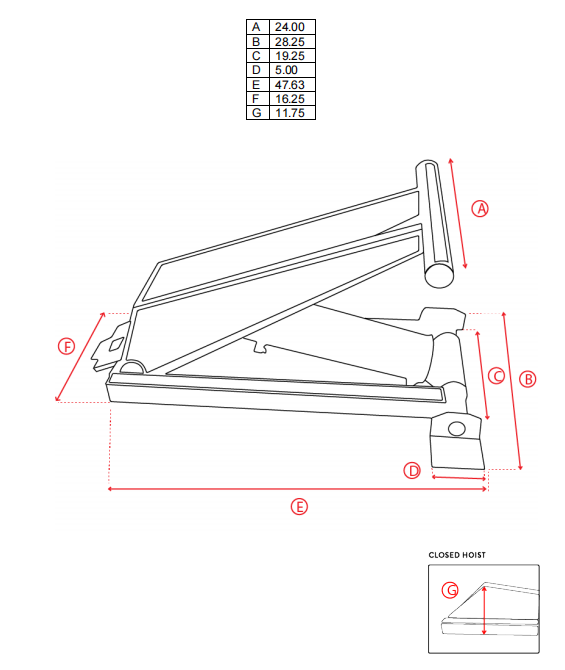

Stránka Model 520 poskytuje sedem rozmerových referencií, od A do G. Tieto rozmery poskytujú inžiniersky východiskový bod pre kontrolu inštalačného obalu pred dokončením konštrukcie prívesu, hydraulického okruhu a montážnych detailov.
| Parameter | Katalógová hodnota |
|---|---|
| Model | 520 |
| Kategória produktu | Silový zdvihák |
| Rozmer A | 24,00 palcov |
| Rozmer B | 28,25 palca |
| Rozmer C | 19,25 palca |
| Rozmer D | 5,00 palca |
| Rozmer E | 47,63 palca |
| Rozmer F | 16,25 palca |
| Rozmer G | 11,75 palca |
Tieto hodnoty sú prepísané zo stránky katalógu Model 520. Pôvodný výkres a skutočné rozmery prívesu zákazníka by sa mali skontrolovať pred schválením výroby.

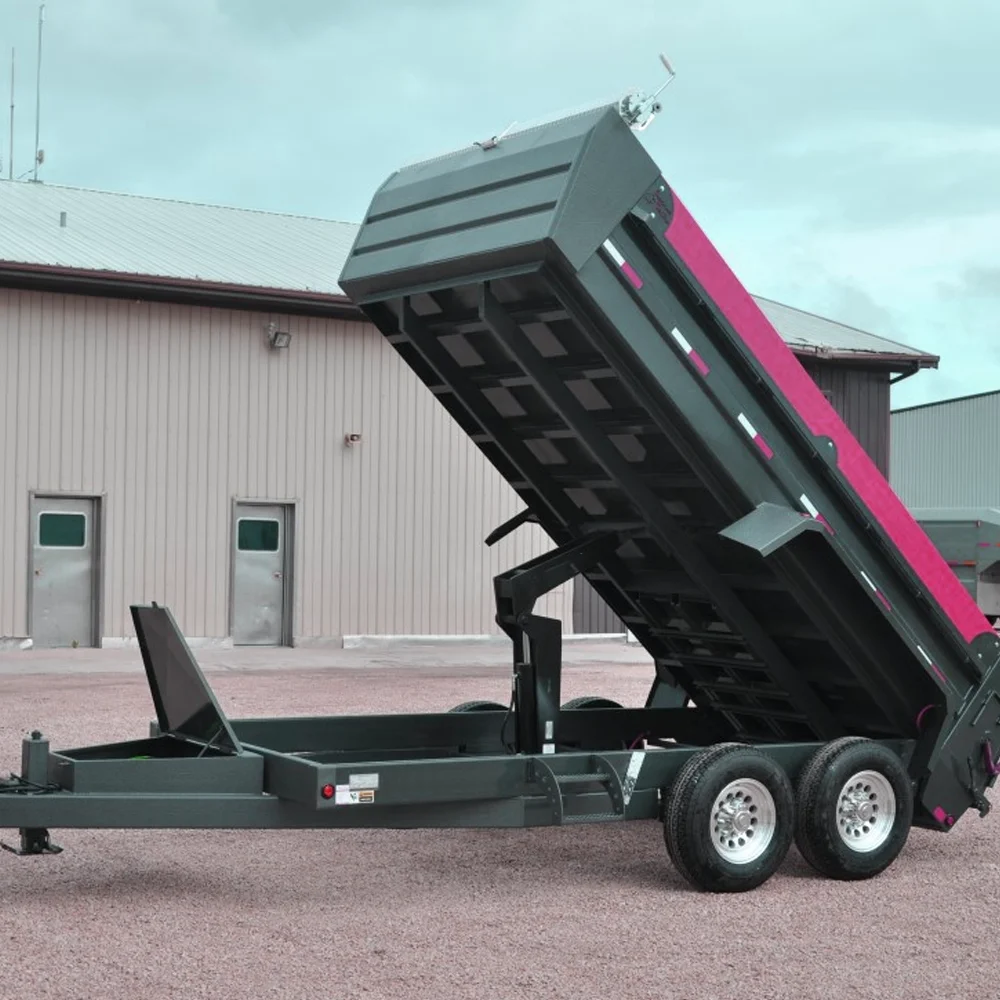

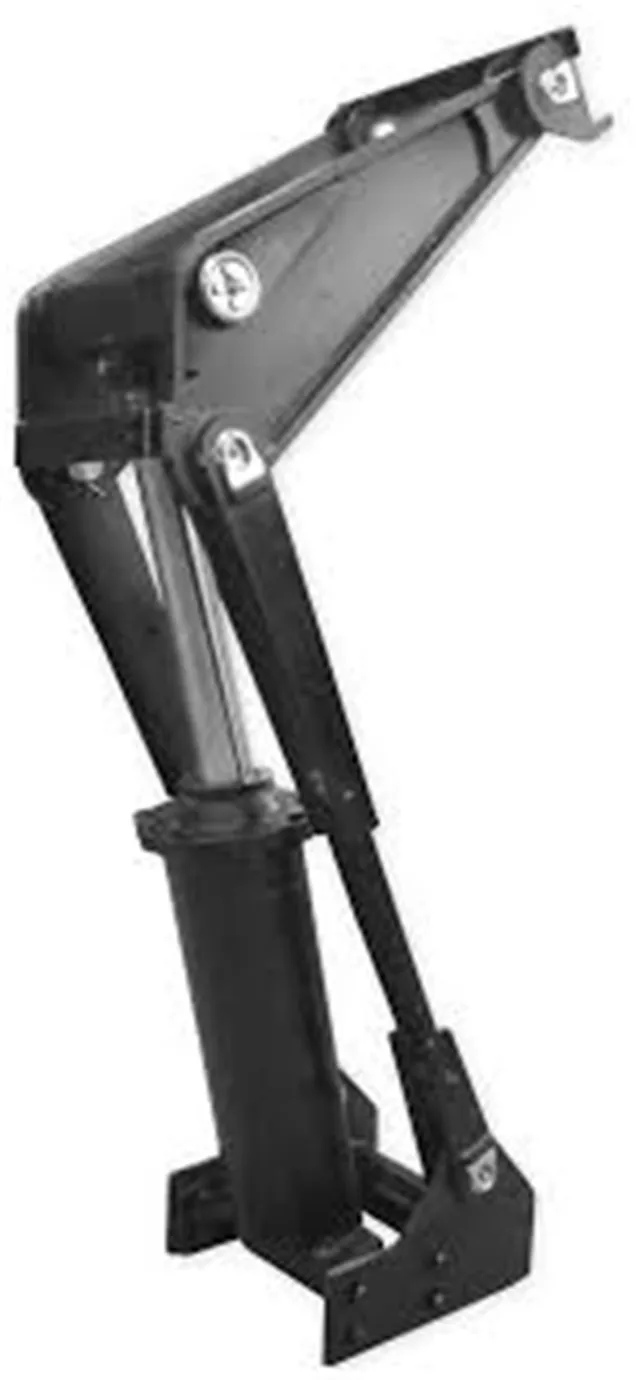

Zdvíhací systém sklápacieho prívesu sa pohybuje pod meniacim sa uhlom. Priestor, ktorý je k dispozícii, keď je telo zatvorené, nemusí nevyhnutne zodpovedať priestoru dostupnému počas zdvíhania. Kladkostroj musí sedieť v ráme, musí byť správne pripojený k nosnej konštrukcii a počas cyklu musí zostať mimo pohybujúceho sa telesa.
Z tohto dôvodu by sa motorový kladkostroj Model 520 mal posudzovať ako súčasť kompletného zdvíhacieho zariadenia a nie ako izolovaný komponent. Karoséria prívesu, zadný záves, predná montážna konštrukcia a hydraulické spoje ovplyvňujú konečnú montáž.
Rozmery A, B a C sú užitočné pri porovnaní kladkostroja s dostupným priestorom medzi rámom prívesu a korbou vyklápača. Najprv zmerajte príves v zatvorenej polohe a potom skontrolujte dráhu pohybu, keď sa karoséria začne preklápať.
Samotné statické meranie môže vynechať zásah do priečnych nosníkov, konzol, hadíc alebo spodnej časti karosérie. Najbezpečnejšia kontrola používa kótovaný výkres alebo fotografie s vyznačenými kľúčovými vzdialenosťami.
Referencie D, F a G pomáhajú kupujúcemu porovnať kladkostroj s plánovanými nosnými doskami, umiestnením kolíkov a výstužou rámu. Tieto hodnoty by sa nemali používať na reprodukciu kompletného dizajnu montáže bez pôvodného výkresu a projektových rozmerov.
Montážna konštrukcia musí preniesť zdvíhaciu reakciu do rámu prívesu. Hrúbka konzoly, zarovnanie kolíkov a dizajn zvaru si preto vyžadujú samostatné technické preskúmanie.
Katalóg uvádza rozmer E ako 47,63 palca pre model 520. Tento rozmer je dôležitý, keď má príves obmedzenú montážnu dĺžku alebo keď musí byť kladkostroj umiestnený okolo existujúcich prvkov rámu.
Skontrolujte tento rozmer spolu so zatvorenou karosériou, umiestnením pántu a servisným prístupovým priestorom. Nechajte priestor na kontrolu a hydraulické spojovacie práce, namiesto toho, aby ste navrhli inštaláciu okolo merania, ktoré neponecháva žiadny praktický prístup.
Motorový kladkostroj Model 520 je vhodný na diskusie o zdvíhacom systéme sklápacieho prívesu, kde kupujúci potrebuje definovanú katalógovú referenciu a rozmerový základ pre kontrolu vybavenia. Môže sa brať do úvahy pri výrobe prívesov OEM, projektoch výmeny a prepracovaní systému pod podmienkou potvrdenia kompletného mechanického a hydraulického usporiadania.
Dodaná katalógová stránka Model 520 uvádza rozmerové referencie, ale neposkytuje overenú kapacitu, hodnotu pracovného tlaku, hodnotu životnosti ani certifikáciu pre tento model. Tieto podrobnosti musia byť potvrdené pre skutočný projekt namiesto toho, aby boli odvodené z čísla modelu.
Užitočný dopyt na kladkostroj Model 520 by mal zahŕňať:
- Typ prívesu a rozmery korby sklápača
- Dostupný priestor medzi rámom a telom
- Poloha zadného závesu a predné montážne body
- Rozmery kolíkov a držiakov
- Uzavreté a pracovné polohy telesa výsypky

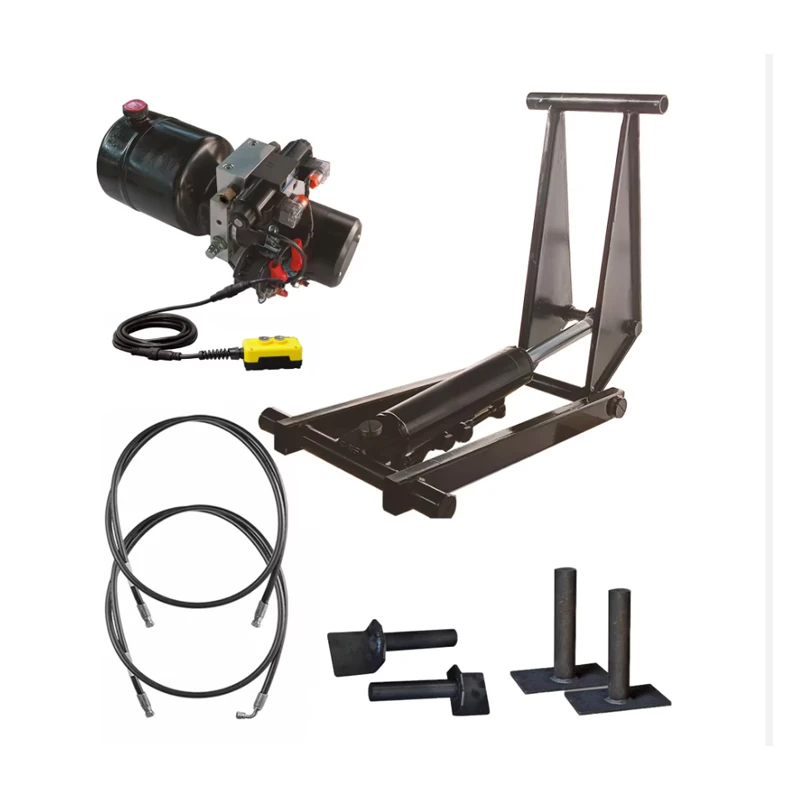

- Existujúce čerpadlo, ventily, hadice a ovládače, ak ide o náhradu
- Fotografie alebo kótovaný výkres aktuálnej inštalácie
- Požadovaná postupnosť zdvíhania a prevádzkové prostredie
Tieto informácie umožňujú dodávateľovi diskutovať o montáži bez hádania skrytých konštrukčných detailov.
Výkonový kladkostroj Model 520 by sa mal vyberať skôr na základe kontroly vybavenia, než len na základe zhody s číslom modelu. Jeho katalógové rozmery – najmä 47,63-palcový rozmer E, 24,00-palcový rozmer A a 11,75-palcový rozmer G – poskytujú užitočný východiskový bod pre kontrolu inštalácie vyklápacieho prívesu.
Pre presnú cenovú ponuku pošlite výkres prívesu, montážne miery a existujúce hydraulické informácie do HCIC. Konečné rozhodnutie by malo vychádzať z kompletného usporiadania zdvíhania a najnovšieho technického výkresu.
HCIC vyvíja a vyrába hydraulické valce a pohonné jednotky pre vozidlá a priemyselné aplikácie. V prípade projektu Model 520 môže HCIC skontrolovať dostupné informácie o inštalácii a identifikovať technické podrobnosti požadované pre OEM alebo výmenu.
