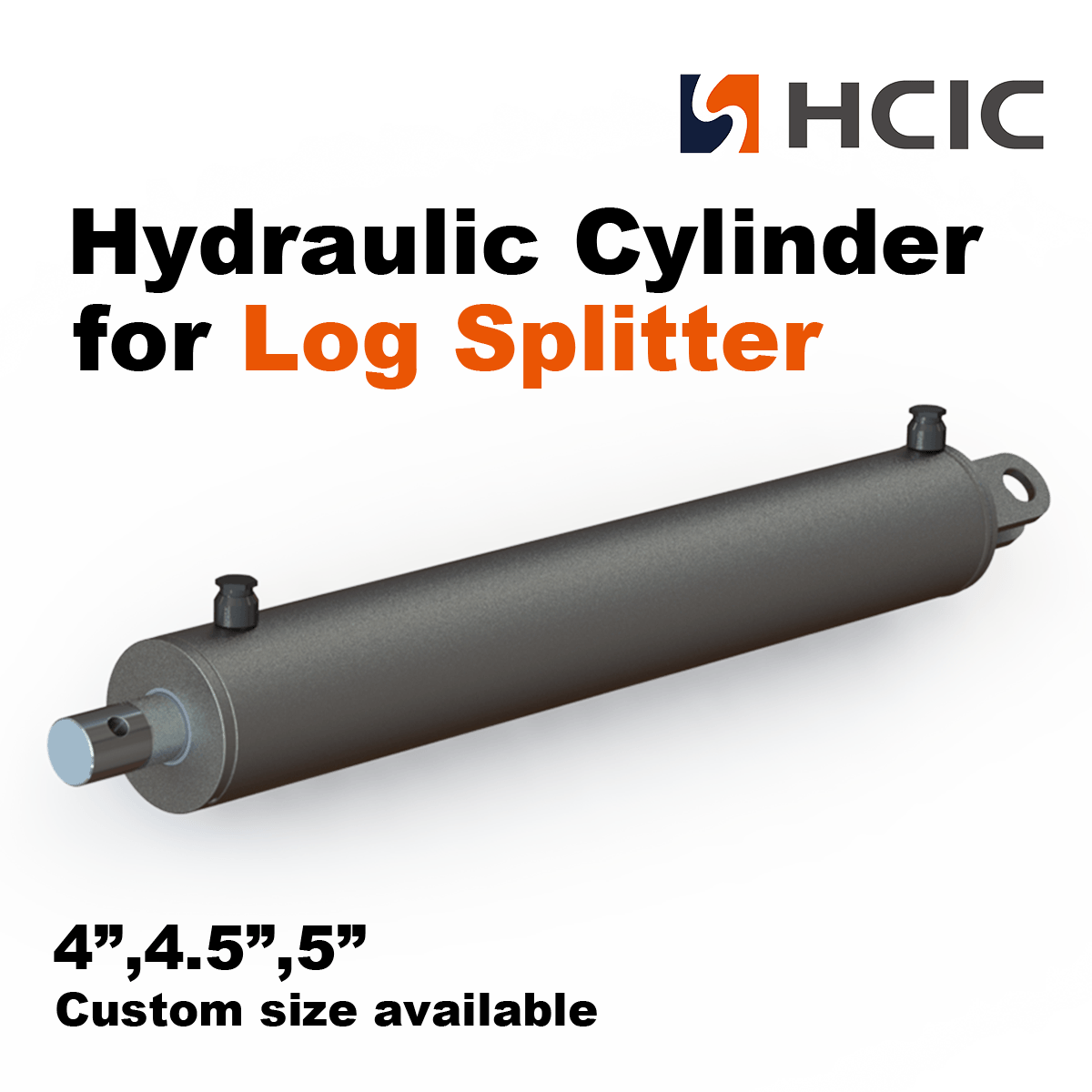

Valcový valec z log: 4,5 ″ otvor, 24 ″ zdvih, 3 ″ tyč

Typ valca: Zváraná

Akcia: dvojité pôsobenie

Vŕta (ID): 4,5 ″

Zdvih: 24 ″

Tyč (z): 3 ″

Rodový koniec (OF): 2,374 ″

Typ montáže: Clevis

Montážny kolík (OD): 1,25 ″

Typ konca tyče: otvor

Tyčový koncový kolík (z): 1 ″

Pracovné porty: 3/4 ″ NPT (F)

Maximálny pracovný tlak: 3 500 psi

Zasťahovaná dĺžka: 33,76 ″ (kolík na kolík, stred v strede)

Predĺžená dĺžka: 57,76 ″ (kolík na kolík, stred v strede)

Dĺžka valca: 36,28 ″ (zasunutá hrana k okraju)

Zaťaženie stĺpca: 55717 libier

Hmotnosť produktu: 90,00 libier

Materiál s hlavňou: zhasnutá a temperovaná oceľ (ASIS 1020)

Materiál tyče: vysoká ťahová zem a leštená chrómovaná oceľ (ASIS 1045)

Materiál žľazy: Vysoko ťahový nodulárny liatinový liatin (ASTM A536 stupeň 70-50-05)

Materiál piest: Vysoko ťahové nodulárne liatina (ASTM A536 stupeň 70-50-05)
