Prečo sú zubové čerpadlá radu CB obmedzené na nízkotlakové systémy

Čo sú zubové čerpadlá radu CB a aké sú ich konštrukčné vlastnosti?

Zubové čerpadlá radu CB sú externé zubové čerpadlá široko používané v základných hydraulických systémoch.

Sú cenené pre jednoduchú štruktúru, nízku cenu a stabilný prietok, vďaka čomu sú ideálne pre nízkotlakové aplikácie.

Zubové čerpadlá CB sa zvyčajne vyznačujú:

Klzné ložiská (klzné ložiská)

Dizajn s pevným výtlakom

Väčšie vnútorné vôle

Žiadna axiálna alebo radiálna kompenzácia tlaku

Tieto vlastnosti priamo ovplyvňujú ich tlakovú schopnosť.

Prečo sú zubové čerpadlá radu CB obmedzené na nízkotlakové systémy

1. Dôvod č. 1: Obmedzená nosnosť ložísk

Čerpadlá CB zvyčajne používajú klzné ložiská, ktoré majú obmedzenú nosnosť.

Pri vysokom tlaku sa radiálne sily na hriadeľoch ozubených kolies výrazne zvyšujú, čo urýchľuje opotrebovanie ložísk a vedie k skorému zlyhaniu.

2. Dôvod č. 2: Nedostatok kompenzácie tlaku

Zubové čerpadlá CB neobsahujú axiálne alebo radiálne kompenzačné mechanizmy.

Keď tlak stúpa, vnútorné vôle sa nedajú automaticky nastaviť, čo vedie k rýchlej strate účinnosti a opotrebovaniu.

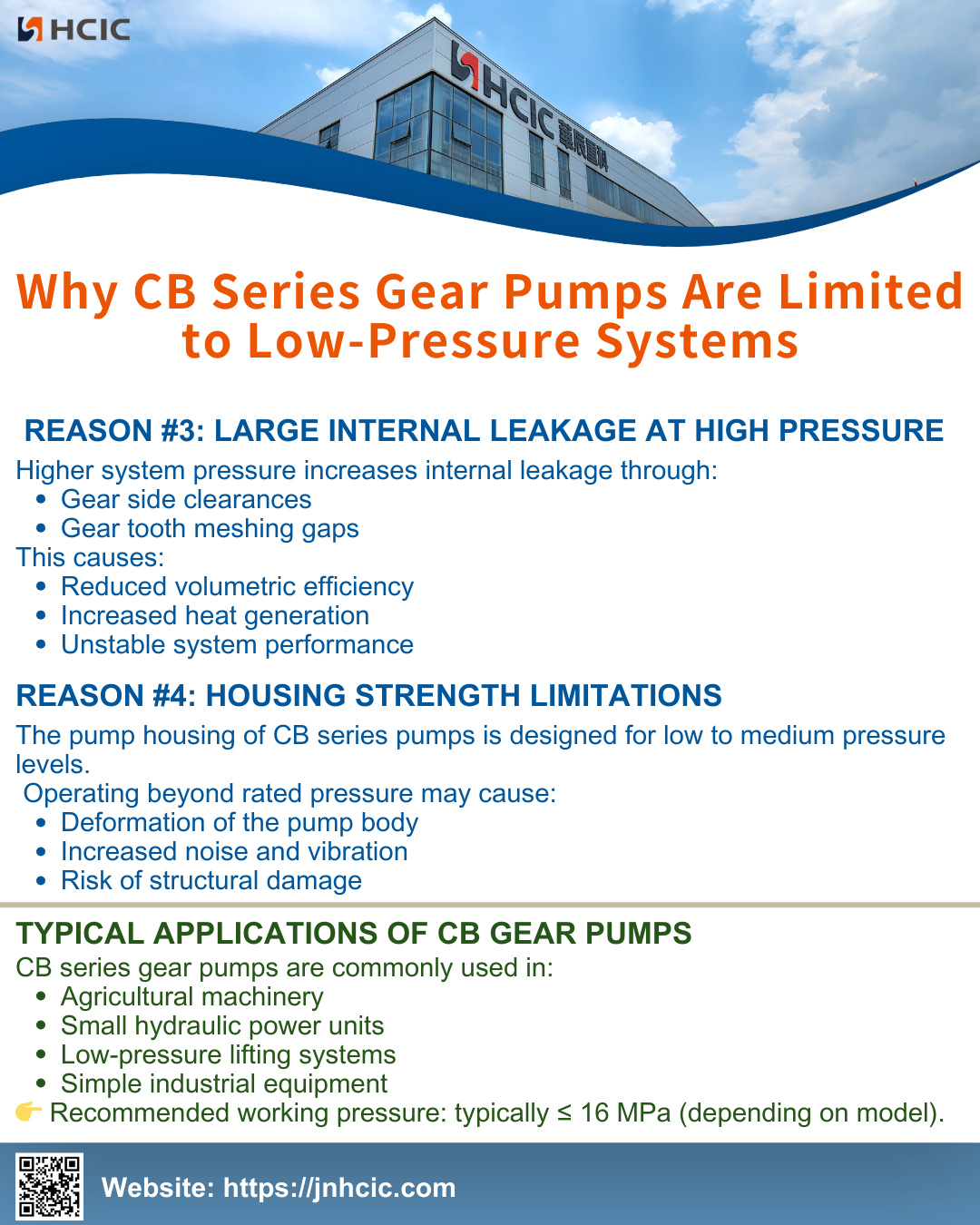

3. Dôvod č. 3: Veľký vnútorný únik pri vysokom tlaku

Vyšší tlak v systéme zvyšuje vnútorný únik cez:

Bočné vôle prevodovky

Medzery v zábere zubov ozubených kolies

To spôsobuje:

Znížená objemová účinnosť

Zvýšená tvorba tepla

Nestabilný výkon systému

4. Dôvod č. 4: Obmedzenia pevnosti bývania

Teleso čerpadla čerpadiel série CB je navrhnuté pre nízke až stredné úrovne tlaku.

Prevádzka nad menovitý tlak môže spôsobiť:

Deformácia telesa čerpadla

Zvýšený hluk a vibrácie

Riziko poškodenia konštrukcie

Typické aplikácie zubových čerpadiel CB

Zubové čerpadlá radu CB sa bežne používajú v:

Poľnohospodárske stroje

Malé hydraulické agregáty

Nízkotlakové zdvíhacie systémy

Jednoduché priemyselné zariadenia

Odporúčaný pracovný tlak: zvyčajne ≤ 16 MPa (v závislosti od modelu).
