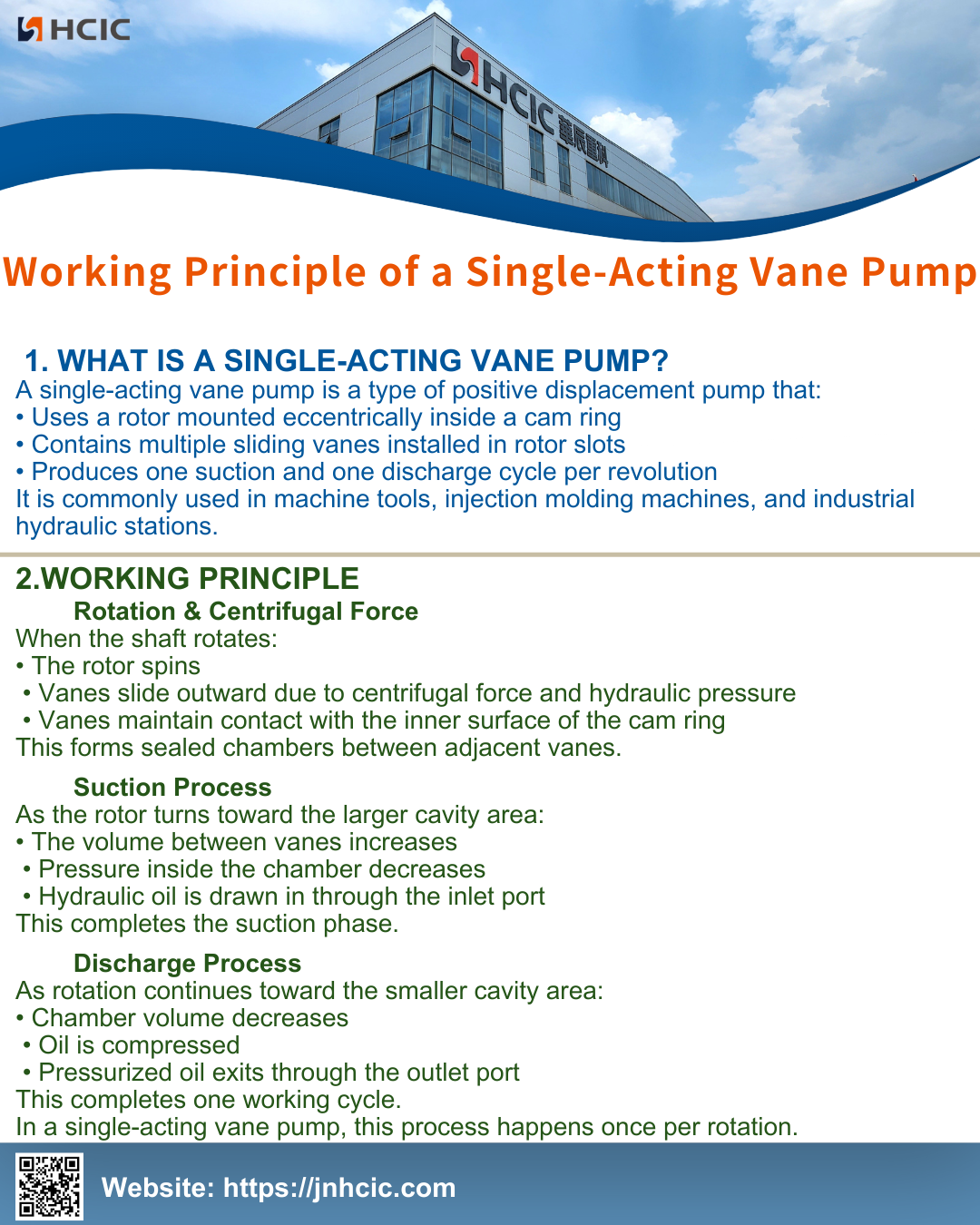

Jednočinné lamelové čerpadlá sú široko používané v stredotlakových hydraulických systémoch vďaka ich hladkému prietoku a stabilnej prevádzke.
Pochopenie princípu ich fungovania pomáha optimalizovať návrh systému a údržbu.
Jednočinné lopatkové čerpadlo je typ objemového čerpadla, ktoré:
• Používa rotor namontovaný excentricky vo vnútri vačkového krúžku
• Obsahuje viacero posuvných lopatiek inštalovaných v drážkach rotora
• Produkuje jeden sací a jeden vypúšťací cyklus na otáčku
Bežne sa používa v obrábacích strojoch, vstrekovacích lisoch a priemyselných hydraulických staniciach.
Keď sa hriadeľ otáča:
• Rotor sa otáča
• Lopatky sa posúvajú smerom von vplyvom odstredivej sily a hydraulického tlaku
• Lopatky udržiavajú kontakt s vnútorným povrchom vačkového krúžku
To vytvára utesnené komory medzi susednými lopatkami.
Keď sa rotor otáča smerom k väčšej oblasti dutiny:
• Objem medzi lopatkami sa zvyšuje
• Tlak v komore klesá
• Hydraulický olej sa nasáva cez sací otvor
Tým sa dokončí fáza odsávania.
Keď rotácia pokračuje smerom k menšej oblasti dutiny:
• Objem komory sa zníži
• Olej je stlačený
• Tlakový olej vyteká cez výstupný otvor
Tým sa dokončí jeden pracovný cyklus.
V jednočinnom lopatkovom čerpadle sa tento proces deje raz za otáčku.
