V priemyselných hydraulických systémoch sú dva najčastejšie používané ovládače zvárané hydraulické valce a hydraulické valce s tyčou. Mnohí výrobcovia zariadení, nákupcovia a inžinieri sa často ocitajú v dileme pri výbere medzi týmito dvoma. V skutočnosti neexistuje absolútne „lepšia“ možnosť; všetko závisí od toho, či vyhovuje konkrétnemu scenáru aplikácie. Tento článok poskytuje objektívne porovnanie založené na reálnej štruktúre, výkone, výhodách, nevýhodách a scenároch aplikácií, ktoré vám pomôžu rýchlo sa správne rozhodnúť.

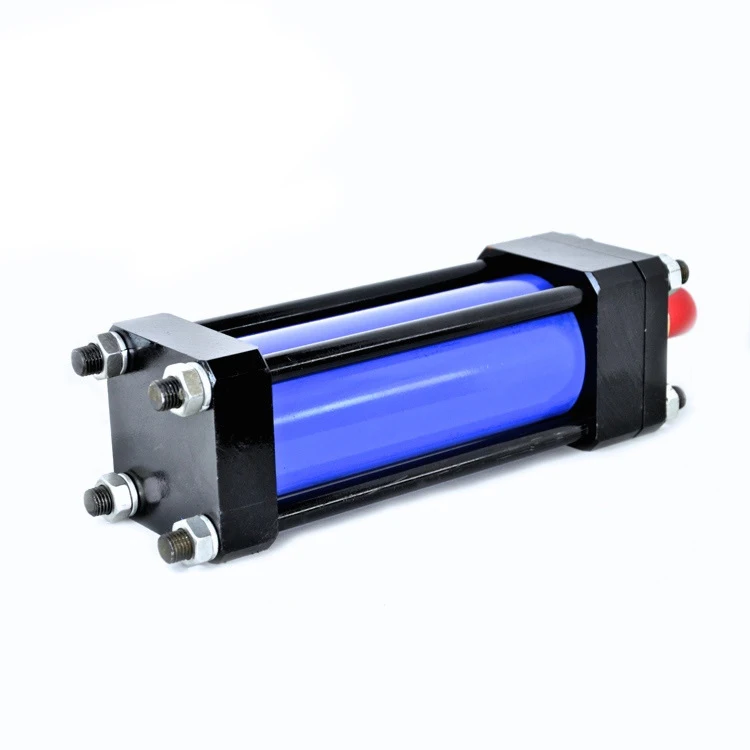

1.1Hydraulické valce spojovacej tyčesú sústredené okolo konštrukcie modulárnej zostavy. Hlaveň valca a koncové uzávery sú zaistené viacerými vysoko pevnými spojovacími tyčami, pričom celá konštrukcia je držaná pohromade skrutkovými spojmi bez rozsiahleho zvárania. Tieto produkty sa vo všeobecnosti riadia medzinárodnými normami a ponúkajú silnú zameniteľnosť. Typická veľkosť otvoru sa pohybuje od 30 do 200 mm, pracovný tlak je 7 až 21 MPa a dĺžka zdvihu zriedka presahuje 3 metre.

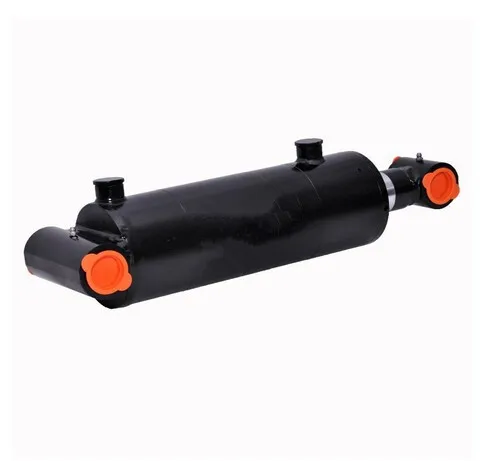

1.2 Zvárané hydraulické valcenamiesto toho použite integrálnu zváranú konštrukciu. Ich valec a koncové uzávery sú zvárané priamo tavným zváraním bez vonkajších spojovacích tyčí, ktoré by obmedzovali tuhosť. Vyrábame ich z hrubších bezšvíkových oceľových rúrok, takže štandardný tlak dosahuje 16 – 31,5 MPa a špeciálne vysokovýkonné jednotky môžu dosiahnuť 35 MPa. Veľkosť otvoru dosahuje maximálne 500 mm a zdvih môže dosiahnuť viac ako 6 metrov – ideálne pre náročné použitie a použitie s dlhým zdvihom.
2.2 Vďaka ich jednoduchej štruktúre je možné rýchlo opotrebiteľné diely, ako sú tesnenia a vodiace objímky, vymeniť – nie sú potrebné profesionálne zváracie zariadenia ani ozdobné nástroje. Dokonca aj všeobecný mechanik môže zabaliť údržbu, čo efektívne skracuje prestoje zariadenia.
2.3 Ich obmedzenia sú však tiež celkom jasné: obmedzená tlaková kapacita a iba priemerná odolnosť proti nárazu. V prostredí s dlhodobými vibráciami a častými otrasmi sú spojovacie tyče náchylné na natiahnutie a matice na uvoľnenie, čo môže viesť k úniku oleja alebo zníženiu presnosti. Preto sú vhodnejšie pre aplikácie s miernym tlakom, čistým prostredím a stabilným zaťažením.
3.1 Zvárané hydraulické valce s plne zváranou konštrukciou bez spojovacej tyče poskytujú kompaktnejší dizajn a vynikajúcu tuhosť. Odolajú väčšiemu bočnému zaťaženiu a nárazovým silám a udržujú stabilný výkon v náročných prostrediach, ako sú vysoké teploty, silný prach, vysoká vlhkosť a veľké zaťaženie. V rámci rovnakého inštalačného priestoru môže zváraný valec pojať väčšie vŕtanie a dlhší zdvih.
3.2 Hlavnou nevýhodou je, že oprava na mieste je takmer nemožná, ak je telo valca alebo zvary poškodené. Vyžaduje sa prepracovanie v továrni, čo vedie k dlhším prestojom a vyšším nákladom na údržbu. Okrem toho sú vďaka vysokému stupňu prispôsobenia menej flexibilné v hromadnej výrobe v porovnaní s valcami so spojovacími tyčami.
Automatizačné zariadenia, obrábacie stroje, vstrekovacie stroje a baliace stroje
Malé a stredné hydraulické systémy a štandardné vybavenie
Scenáre, ktoré vyžadujú vysoký komfort údržby a krátke dodacie lehoty
Stavebné stroje, banské stroje a hutnícke zariadenia
Námorné, pobrežné, fotovoltaické a veterné zariadenia pre veľké zaťaženie
Vysokotlakové projekty s dlhým zdvihom, drsné podmienky a neštandardné prispôsobené projekty
Aby som zhrnul logiku výberu zo skúseností v reálnom svete:
Ak je pracovný tlak nižší ako 21 MPa, aplikácie sú štandardné a vašou prioritou je ľahká údržba → vyberte si hydraulický valec s tiahlou.
Ak pracovný tlak prekročí 21 MPa, nárazy sú tvrdé, priestor je tesný alebo prostredie je drsné → vyberte si zváraný hydraulický valec.
Oba sú pevné a osvedčené produkty. Len keď spojíte valec so skutočnými požiadavkami na prácu, použijete nastavenie a dlhodobú starostlivosť, môžete získať najlepšiu hodnotu a znížiť zlyhania na minimum.
