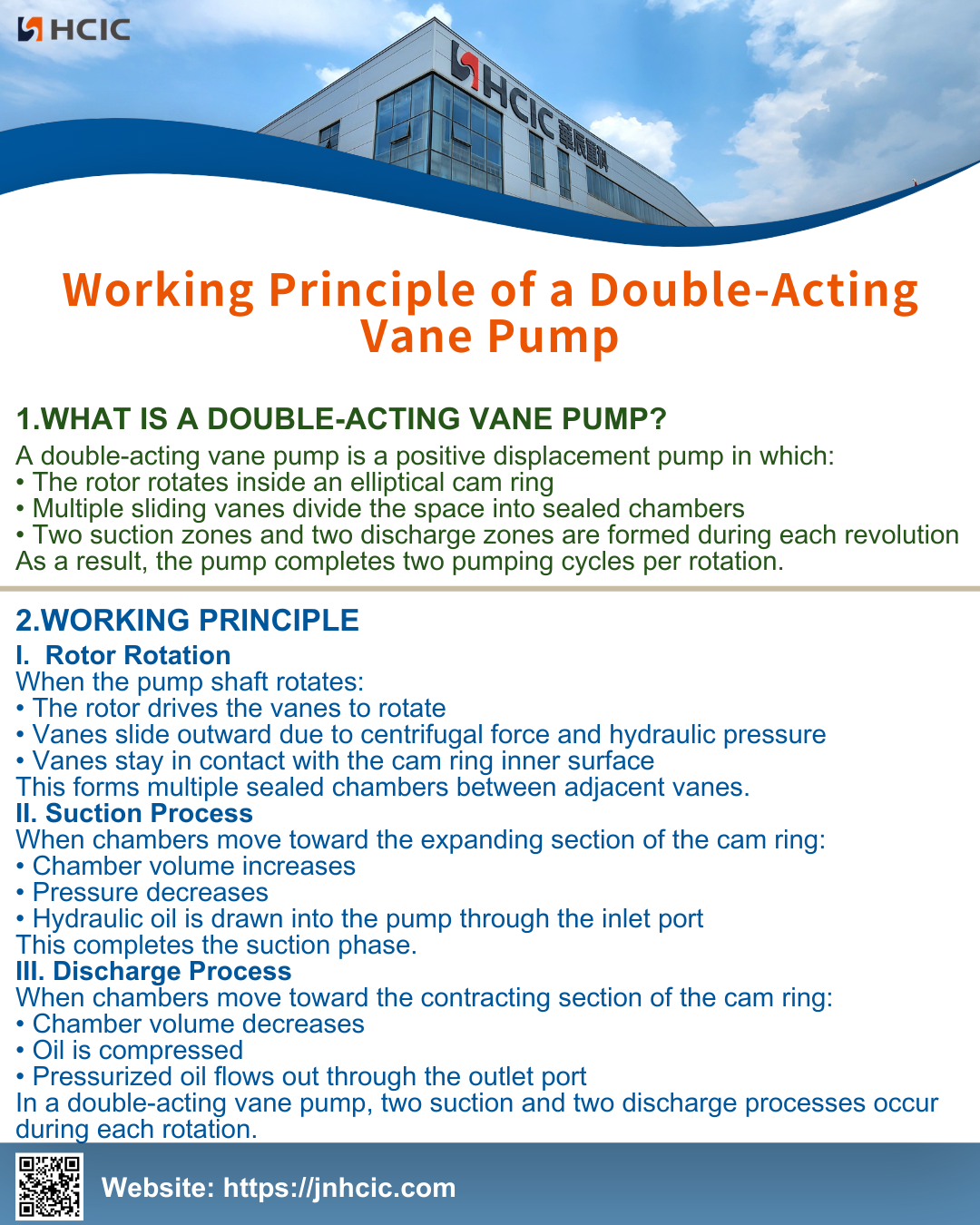

Princíp činnosti dvojčinného lamelového čerpadla

Čo je to dvojčinné lamelové čerpadlo?

Dvojčinné lopatkové čerpadlo je objemové čerpadlo, v ktorom:

• Rotor sa otáča vo vnútri eliptickej vačky

• Viacnásobné posuvné lopatky rozdeľujú priestor na utesnené komory

• Počas každej otáčky sa vytvoria dve sacie zóny a dve výtlačné zóny

Výsledkom je, že čerpadlo dokončí dva čerpacie cykly na jednu otáčku.

Pracovný princíp

1.  Otáčanie rotora

Keď sa hriadeľ čerpadla otáča:

• Rotor poháňa lopatky, aby sa otáčali

• Lopatky sa posúvajú smerom von vplyvom odstredivej sily a hydraulického tlaku

• Lopatky zostávajú v kontakte s vnútorným povrchom vačkového krúžku

To vytvára viacero utesnených komôr medzi susednými lopatkami.

2. Proces odsávania

Keď sa komory pohybujú smerom k rozširujúcej sa časti vačkového krúžku:

• Objem komory sa zvyšuje

• Tlak klesá

• Hydraulický olej sa nasáva do čerpadla cez vstupný otvor

Tým sa dokončí fáza odsávania.

3. Proces vybíjania

Keď sa komory pohybujú smerom k sťahovacej časti vačkového krúžku:

• Objem komory sa zníži

• Olej je stlačený

• Tlakový olej vyteká cez výstupný otvor

V dvojčinnom lopatkovom čerpadle prebiehajú počas každej rotácie dva sacie a dva výtlačné procesy.
