​Populárna príručka pre výber hydraulického valca s vysokým dopytom

I. Predslov: BežnéHydraulický valecChyby pri výbere zo strany zahraničných kupujúcich

1.1 Skutočné problémy spôsobené nesprávnym výberom valca

Kupujúci v Severnej Amerike, Európe a Austrálii si často vyberajú valce iba podľa dĺžky a hrúbky valca, pričom ignorujú prispôsobenie pracovných podmienok.

Mnohí inštalujú valce spojovacej tyče na traktory a sklápače. Nepretržitá hrboľatá práca rýchlo uvoľňuje spojovacie tyče a ohýba piestne tyče. Lacné tenké zvárané vidlicové valce praskajú pri veľkom zaťažení, čo vedie k zastaveniu výroby a zvýšeným nákladom na údržbu.

Štýly štyroch valcov pokrývajú viac ako 90 % globálnej výmeny a objednávok OEM. Táto príručka triedi modely predávané za tepla s praktickými referenciami na výber pre personál nákupu a veľkoobchodníkov s dielmi.

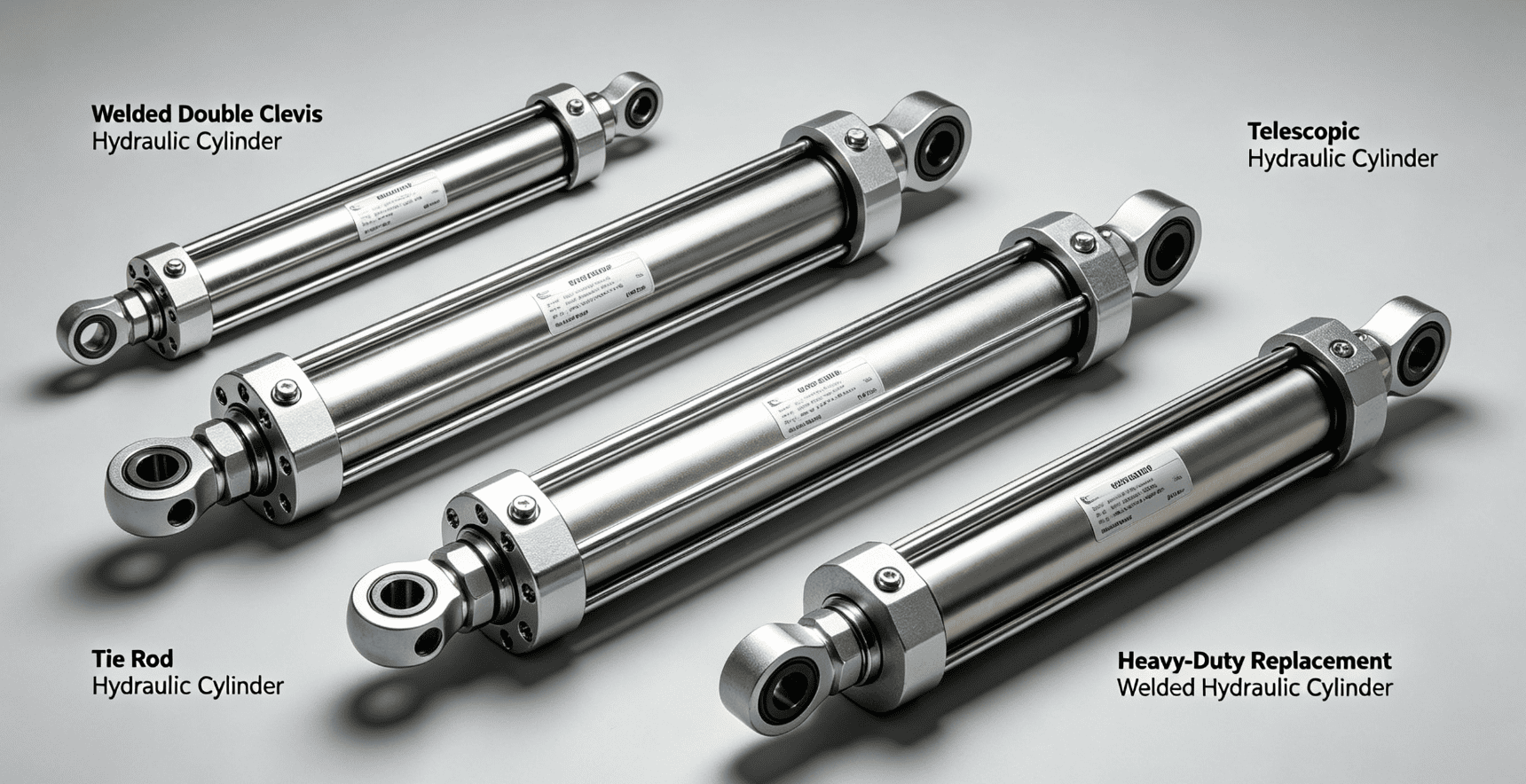

1.2 Štyri najpredávanejšie hydraulické valce pre zámorský trh

Zváraný dvojitý vidlicový hydraulický valec — Poľnohospodárske stroje, štiepačka dreva, poľnohospodársky príves

Hydraulický valec spojovacej tyče — Vnútorné obrábacie stroje a automatizačné zariadenia

Teleskopický hydraulický valec – výhradne sklápač a sklápač

Náhradný zváraný hydraulický valec pre veľké zaťaženie – náhradné diely pre minirýpadlo a nakladač

II. Štruktúra, výhody, nevýhody a použiteľné scenáre

2.1Zváraný hydraulický valec s dvojitou vidlicou(Top pre mobilné zariadenia)

2.1.1 Základné štrukturálne prvky

Hlaveň a koncové uzávery využívajú integrálne zváranie pod tavivom bez vonkajších spojovacích tyčí. Dva konce používajú jednodielnu kovanú dvojitú vidlicu na inštaláciu kolíka.

Štandardný pracovný tlak 21MPa, modernizovaná vysokotlaková verzia dosahuje 35MPa, s vynikajúcou odolnosťou proti vibráciám a bočnému zaťaženiu.

Nízkonákladové produkty využívajú tenké spojené vidlice, ktoré ľahko praskajú. Kvalifikované produkty používajú zváranie s plným prienikom 8–12 mm, stabilné v blatistých vonkajších pracovných podmienkach.

2.1.2 Zodpovedajúce vybavenie a cieľoví klienti

Namontujte zdvíhacie rameno traktora, štiepačku dreva, poľnohospodársky príves, malý nakladač, odťahové vozidlo.

Obsluha veľkoobchodov s poľnohospodárskymi dielmi, továrňam na poľnohospodárske stroje a vonkajším opravovniam.

2.1.3 Klady a zápory

Výhody: Kompaktný, prachotesný, ľahko inštalovateľný, prispôsobiteľný otvor, zdvih a veľkosť otvoru vidlice

Nevýhody: Problémová vnútorná demontáž, dlhšia dodacia lehota pre neštandardné veľkosti

2.2 Hydraulický valec spojovacej tyče(Všeobecný interiérový priemyselný typ)

2.2.1 Základné štrukturálne prvky

Štyri spojovacie tyče upevňujú dve koncové uzávery, ktoré sa dajú ľahko rozobrať a vymeniť vnútorné tesnenia. Riadi sa medzinárodným štandardom NFPA s jednotným tlakom 21 MPa.

Odkryté spojovacie tyče sa pri dlhodobých vibráciách uvoľnia a bočná sila ohne piestne tyče, takže nie sú vhodné pre vonkajšie mobilné stroje.

2.2.2 Zodpovedajúce vybavenie a cieľoví klienti

Namontujte obrábacie stroje, baliace automatizačné linky, vnútorné hydraulické lisy, pevné zdvíhacie plošiny.

Obsluhuje továrne na automatizáciu, dodávateľov údržby zariadení a predajcov vnútorných hydraulických dielov.

2.2.3 Klady a zápory

Plusy: Dostatok spotového tovaru, jednoduchá údržba, nízka cena, rýchle dodanie štandardných rozmerov

Nevýhody: Slabá odolnosť voči vibráciám, nemožno použiť na traktory a sklápače

2.3 Teleskopický hydraulický valec(Špeciálne pre sklápače)

2.3.1 Základné štrukturálne prvky

Viacstupňový dizajn vnoreného puzdra, krátka dĺžka po stiahnutí a dlhý zdvih po vysunutí. Väčšina z nich je jednočinná a sťahuje sa gravitáciou s 2–4 voliteľnými fázami.

Viac výsuvných stupňov prináša slabší koncový ťah, nie je vhodný na zdvíhanie veľmi ťažkých bremien.

2.3.2 Zodpovedajúce vybavenie a cieľoví klienti

Namontujte poľnohospodárske sklápače, sklápače, sanitačné vozidlá na smeti, letecké rebríky.

Obsluha závodov na renováciu prívesov, veľkoobchodníkov s nákladnými dielmi a výrobcov sanitárneho vybavenia.

2.3.3 Klady a zápory

Plusy: Malý stiahnutý objem, dlhý zdvih, jednoduchý olejový okruh, nízka poruchovosť

Nevýhody: Viacvrstvové tesnenia potrebujú čistý hydraulický olej, žiadnu aktívnu funkciu hydraulického zaťahovania

2.4 Ťažký náhradný zváraný hydraulický valec (náhradné diely rýpadla a nakladača)

2.4.1 Základné štrukturálne prvky

Vyrobené z hrubej honovanej bezšvovej rúrky a zosilnenej piestnej tyče proti ohybu, zladenej s kovaným guľovým kĺbom alebo jednoduchou vidlicou, hrubé zvary s plným prienikom podporujú tlak max 35 MPa.

Veľkosti plne zodpovedajú minirýpadlám CAT, Komatsu, Kubota pre priamu výmenu bez úprav.

2.4.2 Zodpovedajúce vybavenie a cieľoví klienti

Namontujte valec výložníka/ramena mini rýpadla, valec nakláňania nakladača, malý cestný valec.

Obsluha vývozcov stavebných strojov, poľných opravovní a malých tovární na strojárske vybavenie.

2.4.3 Klady a zápory

Plusy: Presná náhradná veľkosť, nárazuvzdorná, odolná na stavbách, vysoký počet opakovaných objednávok

Nevýhody: Rôzne modely, neštandardné stroje vyžadujú prispôsobenie na základe údajov o starých valcoch

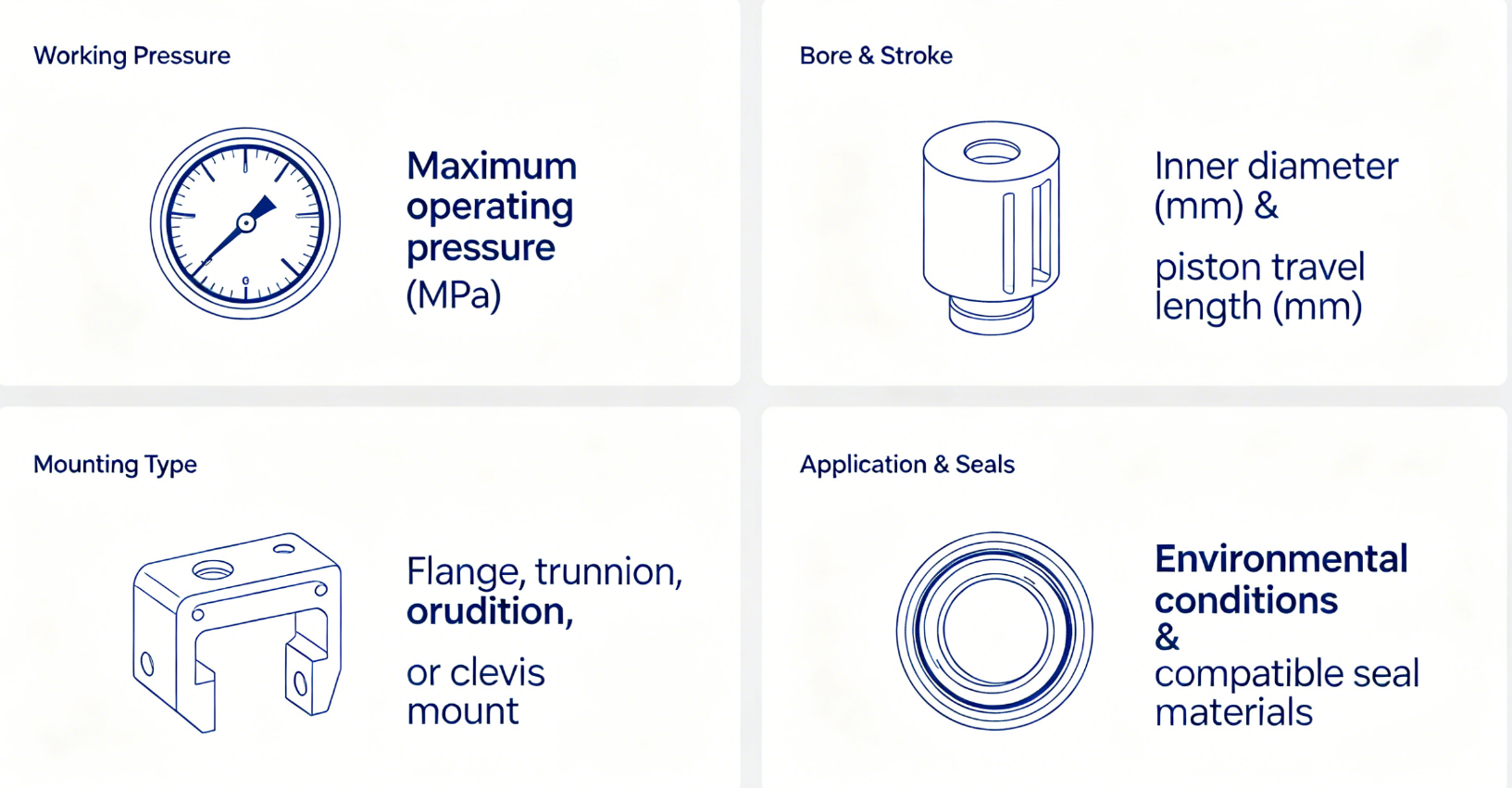

III. Parametre univerzálneho výberu jadra

3.1 Prispôsobenie pracovného tlaku

Štandardný model 21MPa (3000PSI) vyhovuje väčšine farmárskych a vnútorných zariadení, čo predstavuje 90 % objednávok s vysokým nákladovým výkonom.

25–35MPa zahustená vysokotlaková verzia pre rýpadlá a nárazové pracovné podmienky pri ťažbe.

3.2 Pravidlá výberu vŕtania a zdvihu

Zdvíhacia sila sa týka iba otvoru a tlaku v systéme; dlhší zdvih nemôže zlepšiť nosnosť.

Pri výmene starých valcov zmerajte celú dĺžku zatiahnutia a vysunutia, vizuálne posúdenie ľahko spôsobí nedostatok zdvihu a únik oleja.

Vyberte si teleskopické valce pre dlhý zdvih s obmedzeným priestorom; vyberte si zvárané dvojité vidlicové valce pre viacuhlové výkyvné zariadenia.

3.3 Rýchle prispôsobenie typu montáže

Vonkajšie viacuhlové zdvíhacie stroje: Zváraný dvojitý vidlicový hydraulický valec

Stabilné vnútorné nízkotlakové zariadenie: Hydraulický valec spojovacej tyče

Zdvíhanie sklápacieho prívesu s dlhým zdvihom: Teleskopický hydraulický valec

Kĺbové rameno rýpadla: Náhradný zváraný hydraulický valec pre veľké zaťaženie

3.4 Tesnenie a ochrana proti korózii podľa pracovného prostredia

Normálny čistý stav interiéru: tesnenia NBR + čierna antikorózna farba

Zablatená vonkajšia farma: Hrubá chrómová piestnica + vonkajší kryt proti prachu

Prostredie pobrežnej soľnej hmly: Celková galvanizovaná antikorózna vrstva

Stav horúceho oleja pri vysokej teplote: Fluórové gumové tesnenia FKM, aby sa zabránilo vnútornému a vonkajšiemu úniku

IV. Tabuľka rýchleho výberu podľa odvetvia

4.1 Poľnohospodárske stroje

Prvá voľba: Dvojčinný zváraný dvojitý vidlicový hydraulický valec

Vyhnite sa: Valce tiahla sa pri vibráciách ľahko zlomia; teleskopické valce s dlhým zdvihom nie sú vhodné pre malé poľnohospodárske zariadenia

4.2 Nákladné a sanitárne vybavenie skládky

Prvá voľba: 2–4 stupňový jednočinný teleskopický hydraulický valec

Alternatíva: Dvojitý vidlicový valec s dlhým zdvihom pre ľahké malé prívesy

4.3 Malé stavebné stroje

Prvá voľba: Náhradný zváraný hydraulický valec pre veľké zaťaženie

Alternatíva: Zahustený vysokotlakový dvojitý vidlicový valec pre veľké farmárske nakladače

4.4 Automatizácia a obrábacie stroje

Prvá voľba: Štandardný hydraulický valec spojovacej tyče

Vyhnite sa: Pre pevné vnútorné vybavenie nie sú potrebné nákladné zvárané fľaše

V. Bežné chyby a návrhy na predchádzanie

5.1 Zváraný valec s dvojitou vidlicou

Tenká spojovaná vidlica pri veľkom zaťažení praská, tenké zvary spôsobujú presakovanie oleja. Potvrďte kovanú integrovanú vidlicu a 8 mm+ plné zvary, hrubá chrómová tyč odporúčaná pre vonkajšie použitie.

5.2 Hydraulický valec spojovacej tyče

Vibrácie uvoľňujú spojovacie tyče a ohýbajú piestne tyče, povolené len pre stabilné vnútorné zariadenia.

5.3 Teleskopický hydraulický valec

Ovládajte veľké zaťaženie v prvých dvoch fázach; úplné vysunutie vedie k prudkému poklesu ťahu. Pravidelne vymieňajte hydraulický olej na ochranu viacvrstvových tesnení.

5.4 Náhradný valec rýpadla

Nesprávna veľkosť sa nedá normálne nainštalovať, pred objednávkou poskytnite fotografie starých valcov a modely strojov na potvrdenie.

VI. Zákazkové a výmenné konzultácie

Pošlite nasledujúce informácie našim inžinierom, aby získali zodpovedajúce plány do 24 hodín:

Strojársky priemysel a kompletný model

Jasné fotografie starých montážnych koncov valcov

Zmeraný otvor, priemer tyče, úplne vysunutá a zasunutá dĺžka

Pracovný tlak a prostredie (vysoká teplota, morské pobrežie, bahnité miesto)

Podporujeme prispôsobenie vzorky 1 ks pre všetky štyri typy valcov, každý produkt s kompletnou správou o tlakovej skúške a 12-mesačnou zárukou.
