HCIC je popredný svetový výrobca customhydraulické valcea pohonných jednotiek od roku 1998, dnes oznámila formálne spustenie svojej novej výrobnej linky na automatizované CNC skiving & Roller Burnishing (SRB) v hodnote niekoľkých miliónov dolárov.
Táto pokročilá obrábacia inštalácia pre veľké zaťaženie, inštalovaná v primárnom hydraulickom výrobnom závode HCIC, je navrhnutá špeciálne na dokončovanie hlbokých otvorov bezšvíkových oceľových valcových valcov. Zariadenie dokáže spracovať vnútorné priemery rúr od Ø50 mm do Ø400 mm (1,97" až 15,75") a jednopriechodové pracovné dĺžky až do 12 metrov (39,4 stôp), čím sa výrazne rozširuje výrobná šírka pásma HCIC pre banské, žeriavové, námorné, teleskopické valce s dlhým zdvihom a ťažké priemyselné valce.
| Proces obrábania | Kombinované jednoprechodové CNC frézovanie a leštenie valčekom |
|---|---|
| Rozsah vnútorného priemeru (vŕtania) rúry | Ø50 mm až Ø400 mm (1,97" až 15,75") |
| Maximálna dĺžka jednopriechodového zdvihu | Až 12 000 mm (12,0 metrov / 39,4 stôp) |
| Dosiahnutá drsnosť povrchu (Ra) | Ra 0,08 až 0,20 μm (3,2 až 8,0 mikropalcov) |
| Štandardná tolerancia vŕtania | Rozmerová trieda vysoko presného vývrtu ISO H8 / H9 |
| Schopnosť materiálu trubice | St52-3, E355, 27SiMn, 4140, Q355JR legovaná oceľ |

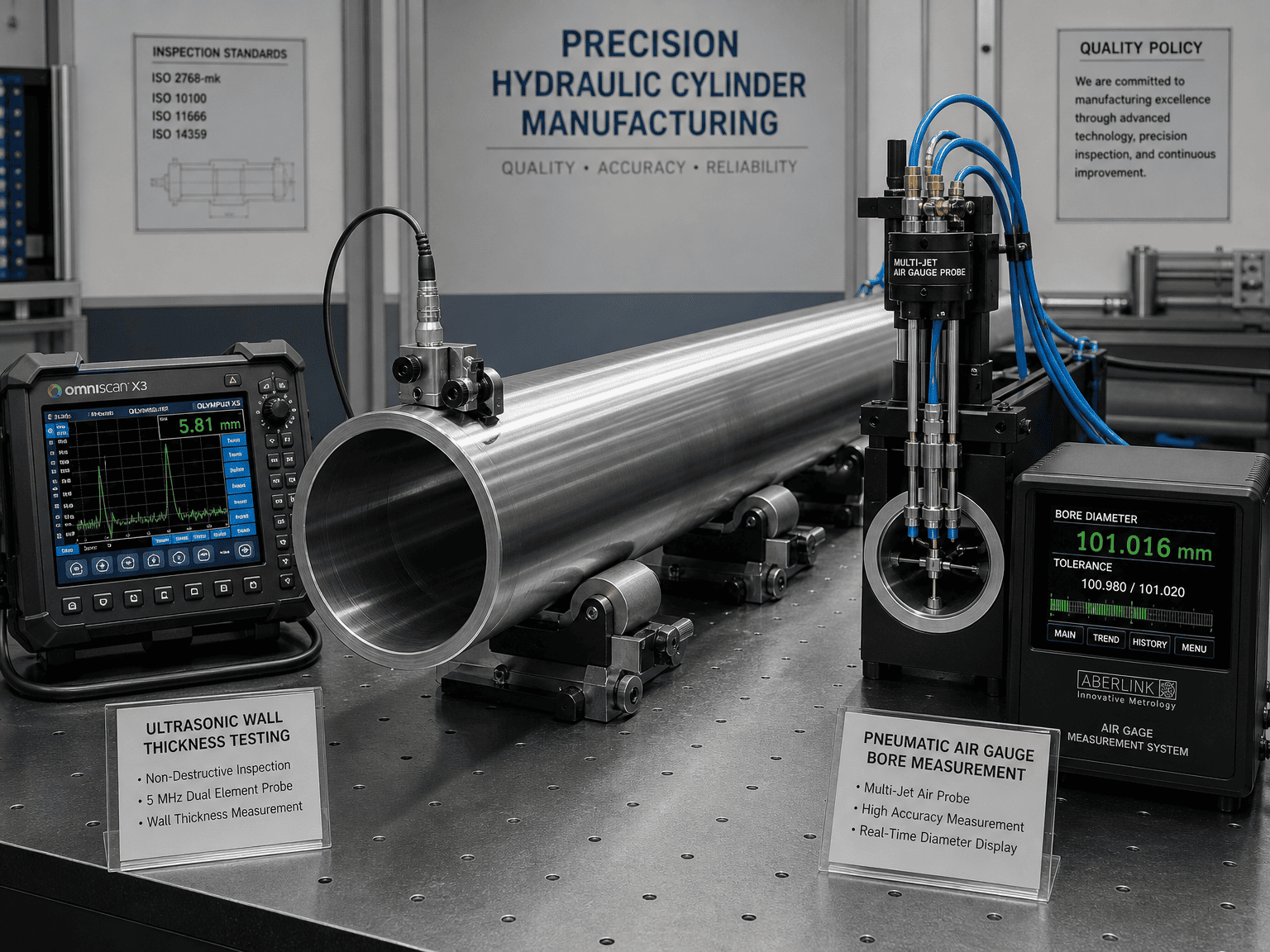

| Integrácia kontroly kvality | Inline ultrazvukový merač hrúbky a viacbodový vzduchový merač |
po celé desaťročia,hydraulický valecvýroba sa spoliehala na viackrokové hrubé vyvrtávanie, po ktorom nasledovalo viacprechodové honovanie brúsnym kameňom. Zatiaľ čo je tradičné honovanie funkčné, je pomalé, vytvára vysoký spotrebný odpad a môže zanechať mikroskopické krížové mikrodrážky, ktoré urýchľujú opotrebovanie elastomérového tesnenia.
Automatizovaná linka valcov na leštenie CNC frézovacím valcom HCIC nahrádza tieto sekvenčné operácie jediným, vysoko účinným kontinuálnym prechodom:

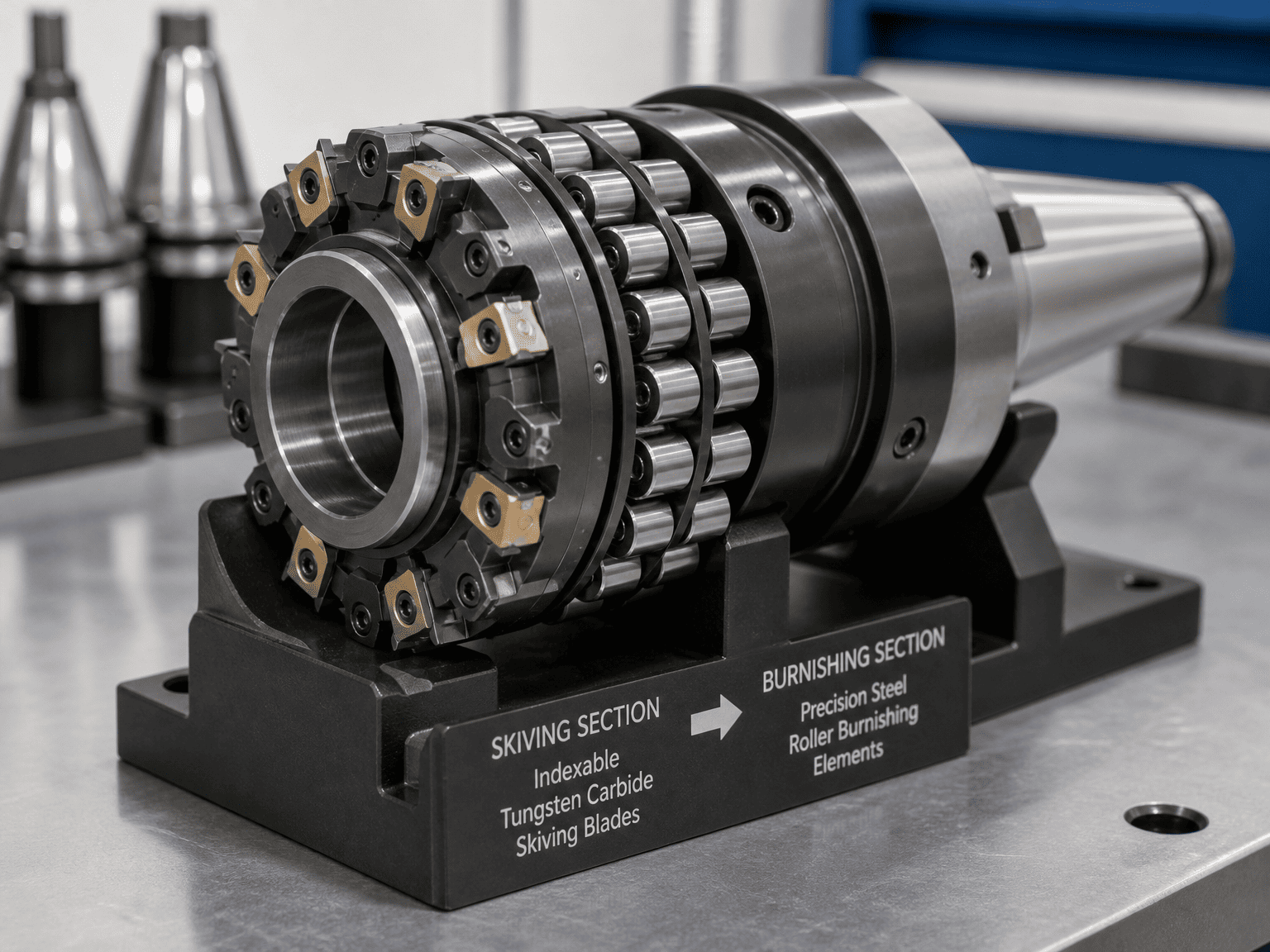

Počas operácie odstraňujú vysoko presné karbidové rezné doštičky hádzanie a skosenie surovej rúrky. Bezprostredne za rezacou hlavou vyvíjajú valce z kalenej ocele intenzívny radiálny tlak na stenu otvoru. Táto mechanická plastická deformácia splošťuje mikroskopické kovové vrcholy do úžľabia, čím vytvára ultra hladký zrkadlový povrch ($Ra \le 0,15\text{ }\mu\text{m}$), ktorý dramaticky znižuje trenie tesnenia a zabraňuje mikrooderu.
Na rozdiel od procesov rezania alebo brúsenia, ktoré zavádzajú zvyškové povrchové napätie v ťahu, leštenie valcovaním vyvoláva hlboké tlakové zvyškové napätia vo vnútornej stene rúry. Toto vytvrdzovanie za studena zvyšuje tvrdosť povrchu o 15 % až 30 %, čím sa výrazne zvyšuje odolnosť proti praskaniu pri vysokotlakovej únave a vnútornej dilatácii valca pri veľkom cyklickom zaťažení.
Tradičné vŕtanie hlbokých dier a honovanie 8-metrového vysokovýkonného rýpadla alebo viacstupňového teleskopického suda často vyžadovalo 4 až 6 hodín cyklu stroja. Automatizovaná CNC linka SRB dokončí tú istú rúrku za menej ako 25 minút, čím sa skrátia celkové výrobné časy sérií valcov z typického priemyselného štandardu 6 až 8 týždňov len na 3 až 4 týždne.
Aby sa zaručila dodávka bez chýb na globálnych exportných trhoch, nová výrobná linka je plne integrovaná do rámca riadenia kvality ISO 9001 HCIC:
„Investície do výrobnej infraštruktúry svetovej triedy sú základom záväzku HCIC voči našim globálnym partnerom,“ uviedol David Song, riaditeľ medzinárodného inžinierstva v HCIC. „S uvedením našej automatizovanej linky CNC valcových leštiacich valcov HCIC do prevádzky poskytujeme výrobcom OEM zariadení v Severnej Amerike a Európe presnosť úrovne 1, predĺženú životnosť tesnení a špičkové rýchlosti dodávania pre hydraulické pohony s veľkým priemerom a dlhým zdvihom.“
Zariadenie je teraz plne funkčné a vyrába vysokotonážne teleskopické valce pre vyklápacie návesy, valce na baliace stroje, valce s výložníkmi pre mobilné žeriavy a valce so spojovacími tyčami/zvárané valce pre ťažké priemyselné aplikácie.
Špecifikácie a tolerancie uvedené v tomto oznámení odrážajú overené parametre akceptačných testov vo výrobnom závode HCIC Jinan. Ku každej výrobnej zásielke sú dodávané technické výkresy, certifikáty o skúške materiálu (MTR) a dokumentácia o zhode s normou ISO 9001.
Ak chcete prediskutovať výrobu valcov s veľkým priemerom, vlastné špecifikácie OEM alebo požiadať o inžinierske modely 3D STEP:
