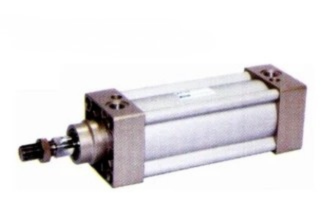

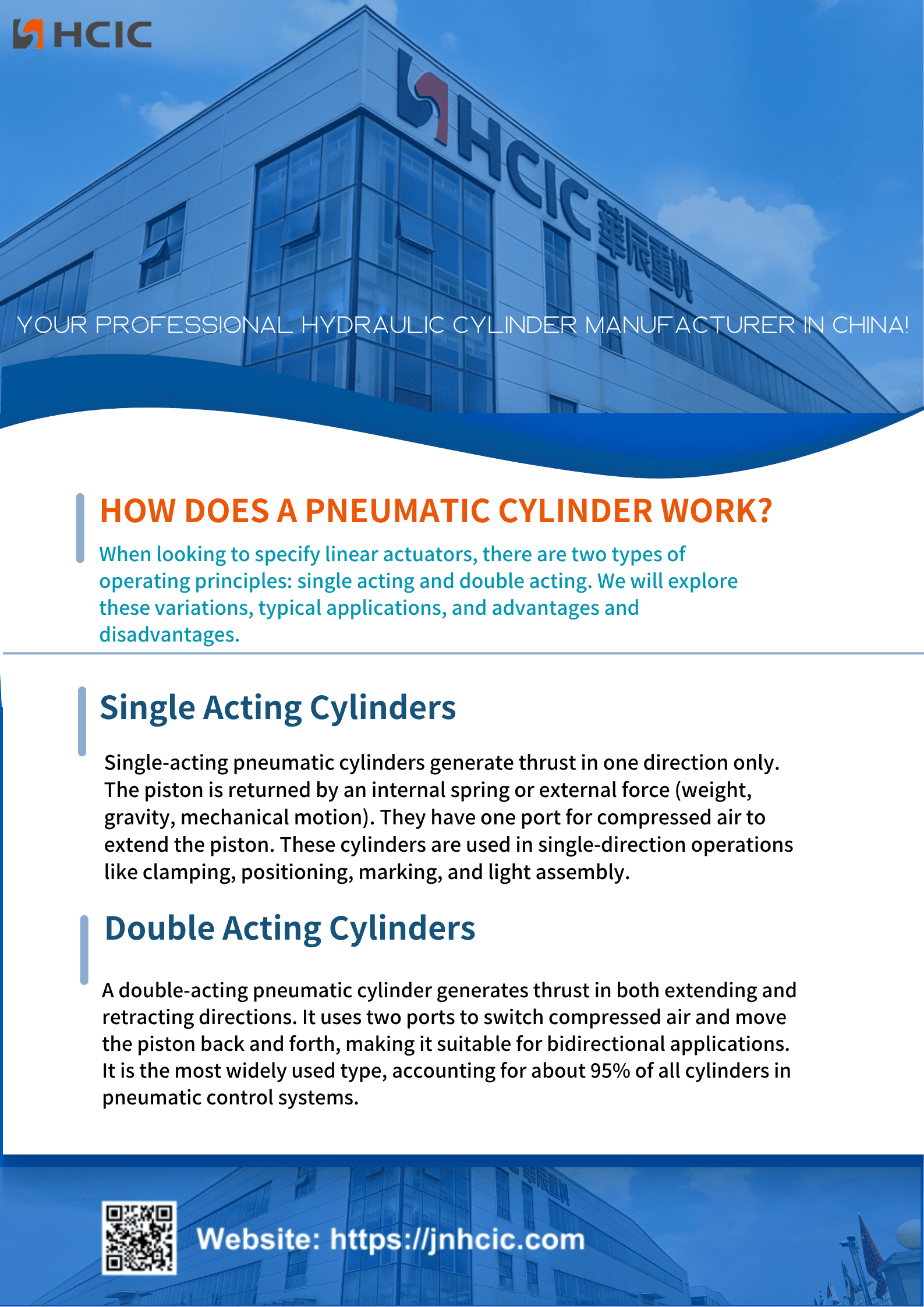

Jednočinný pneumatický valec vytvára ťah alebo pracovnú silu iba v jednom smere. Používa vstavanú pružinu alebo vonkajšie sily, ako je gravitácia, závažia alebo mechanický pohyb, aby sa piest stiahol späť do jeho počiatočného bodu.
Tieto valce majú iba jeden vstupný otvor vzduchu, ktorý privádza stlačený vzduch do komory, aby zatlačil piest do cieľovej polohy.
Jednočinné pneumatické valce sú skonštruované pre jednosmerné pracovné úlohy, bežné použitie zahŕňa upínanie, polohovanie dielov, značenie, pohyby s krátkym zdvihom a ľahké montážne práce.

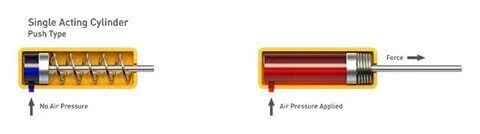

(1). Pôsobenie tlaku vzduchu vytvára ťah, čím sa „tlačí“ piest:

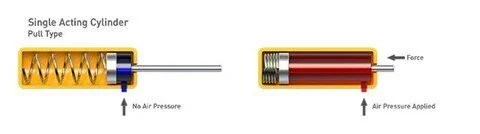

(2). Pôsobenie tlaku vzduchu vytvára ťah, čím sa piest „ťahá“:
Jednoduchá, priamočiara konštrukcia
Kompaktná, priestorovo efektívna konštrukcia
Nižšie náklady na regulačné ventily a vzduchové potrubie
Používa polovicu stlačeného vzduchu v porovnaní s dvojčinným valcom rovnakej veľkosti
Spätná strana pružiny je otvorená pre okolitý vzduch, čím sa dovnútra dostáva prach a nečistoty, čo spôsobuje poruchy a skracuje životnosť valca
Pružný výkon časom slabne, čo vedie k nestabilným koncovým polohám zdvihu
Priemer otvoru a dĺžka zdvihu sú obmedzené veľkosťou a silou vnútornej pružiny
Mierny pokles tlačnej sily, pretože pružina bráni pohybu piestu dopredu

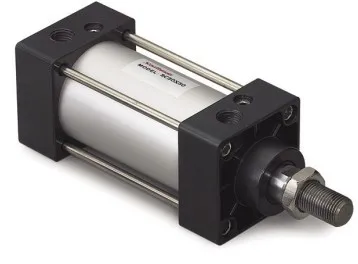

Dvojčinný pneumatický valec generuje silu v oboch smeroch, tlačí piest smerom von a ťahá ho späť dovnútra.

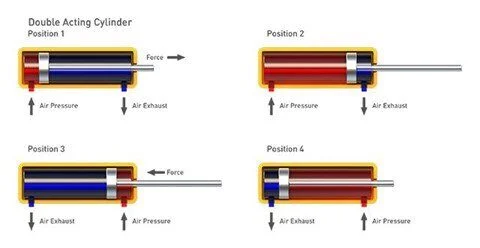

Tento dizajn je dodávaný so vzduchovým portom na oboch koncoch a odvádza vysokotlakový vzduch medzi dva porty, aby poháňal piest tam a späť. Je nevyhnutný pre úlohy vyžadujúce obojsmerný pohyb, ako je otváranie a zatváranie priemyselných brán a klapiek.
Dvojčinné valce sú najrozšírenejšie lineárne pohony, ktoré tvoria asi 95 % valcov používaných v pneumatických riadiacich systémoch.
Sú optimálnou voľbou pre náročné operácie, dlhé zdvihy a požiadavky na vysokú silu, ktoré jednočinné valce nedokážu uspokojiť. Malé dvojčinné modely fungujú aj pri prácach vyžadujúcich presné, pevné koncové polohy pri vysúvacom aj zaťahovacom zdvihu.
Ako fungujú:
- Takmer všetky štandardné ISO pneumatické valce používajú dvojčinný dizajn
- Širší rozsah veľkostí dier a dĺžok zdvihu ako pri jednočinných modeloch
- Veľa vlastných úprav pre základný dvojčinný rám
- Žiadna vstavaná zámka na udržanie piestu stabilne v stredných polohách zdvihu
- Vzduch je stlačiteľný, takže aplikácie na kŕmenie potrebujú hydraulický podradený valec pre hladký a stabilný pohyb
- Jednotky s dlhým zdvihom potrebujú dodatočnú podporu piestnej tyče, aby sa zastavilo ohýbanie a aby bola prevádzka plynulá
