Máte mŕtvy valec na stroji. Stroj je vypnutý. Potrebujete náhradu, rýchlo.
Objednávajte bez merania a hazardujete: nový valec má správne vŕtanie, ale nesprávny zdvih – dostane sa na dno ešte pred dokončením práce. Alebo sú očká špendlíka o štvrť palca príliš malé. Alebo sú porty nesprávne vlákno. Stroj zostane vypnutý ďalšie dva týždne, kým sa nesprávna časť vráti späť.
Dôkladné meranie trvá štyridsať minút. Premení to „Myslím, že je to tak veľké“ na kresbu, z ktorej môže továreň postaviť. Každá hodina, ktorú strávite meraním, je hodinou, ktorú nestrávite čakaním na náhradu, ktorá nesedí.
Táto príručka obsahuje šesť meraní, ktoré potrebujete: vŕtanie, tyč, zdvih, celkové dĺžky, montáž a porty.
- Posuvné meradlá (lacné 6-palcové digitálne posuvné meradlo je v poriadku)
- Zvinovací meter alebo oceľové pravítko
- Pero a papier (alebo váš telefón)
- Fotoaparát
- Vyčistite handru – pred meraním utrite tyč a porty
Nič exotické. Toto všetko má predajňa.
Vŕtanie je vnútorný priemer hlavne - časť, do ktorej sa piest zasúva. Rozhoduje o sile valca.
Plocha piesta = π × (vŕtanie/2)²
Dva príklady ukazujú, prečo je to dôležité:
- 3" vŕtanie pri 2000 PSI → tlačná sila 14 137 libier
- 4" vŕtanie pri 2000 PSI → tlačná sila 25 133 libier
Rovnaký tlak, o 78 % väčšia sila. Preto je vŕtanie prvým číslom, ktoré továreň požaduje.
Ako merať:Ak je valec rozobratý, strmeň priamo zosúvajte vnútro hlavne. Ak je ešte zmontovaný, netlačte naň silou – vývrt je často vyrazený na hlavni alebo na štítku s údajmi. Hľadajte razenie ako „3,00 BORE“ alebo číslo modelu. Pošlite nám fotografiu akéhokoľvek razenia; vývrt môžeme vyčítať z modelu.

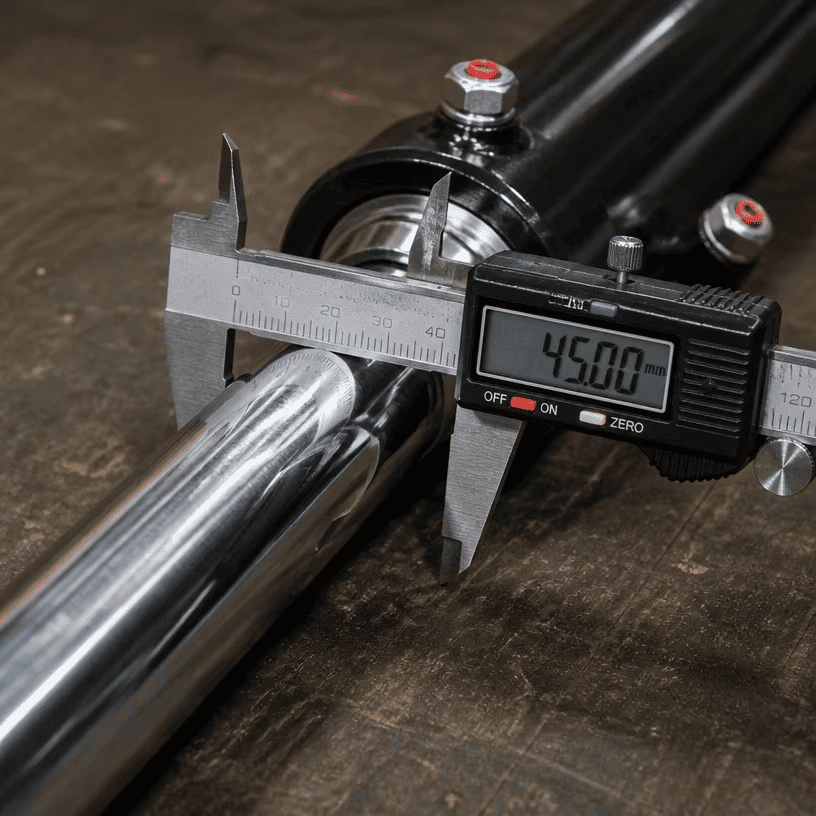

Priemer tyče je dôležitý z dvoch dôvodov: pevnosť a tesnenie.
Ako merať:Strmeň držte tam, kde je čistý – v blízkosti upchávky, nie na špičke, kde sa môže nosiť. Najprv ho vyčistite. Zaprášená tyč meria väčšiu ako je.
Skontrolujte opotrebovanie. Ak prút vykazuje silné ryhy, jamky alebo opotrebovaný schodík na mieste, kde tesnenie jazdí, uveďte to vo svojom dopyte. Opotrebovaná tyč znamená, že stroj môže mať problém s nesprávnym vyrovnaním – nový valec sa opotrebuje rovnakým spôsobom, ak sa príčina neodstráni.

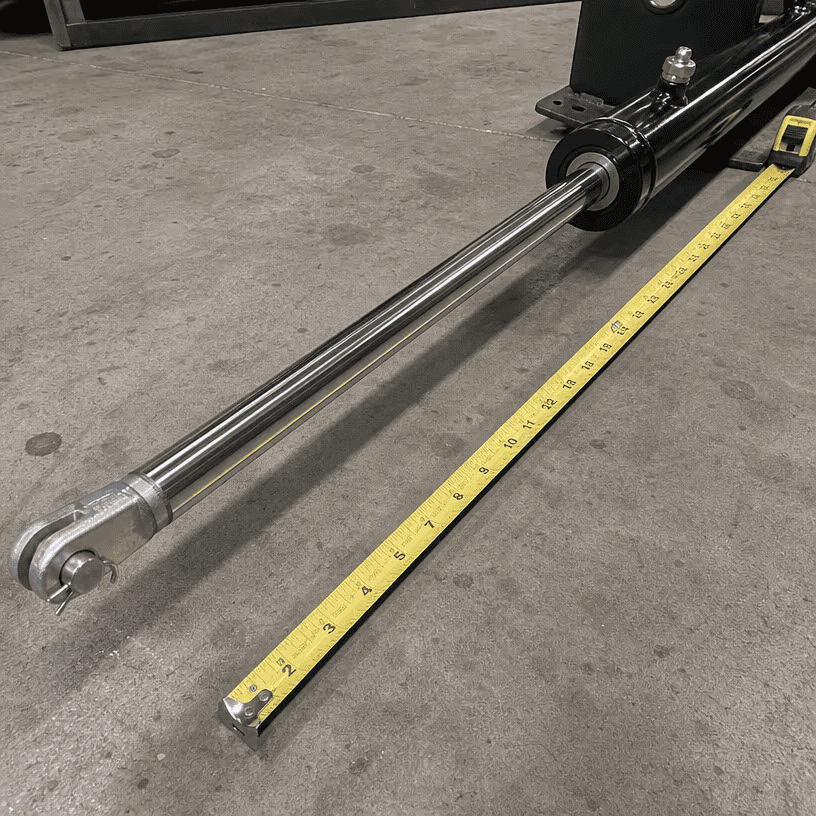

Zdvih je vzdialenosť, ktorú prút prejde, od úplne zasunutého do úplne vysunutého. Tu dochádza k väčšine chýb pri meraní.
Nesprávny spôsob:Hádanie z odkrytej tyče, keď je valec mimo stroja.
1. Zmerajte, či je valec úplne zasunutý – od konca ku koncu, od stredu po stred kolíka. Nazvite to R.
2. Odmerajte valec úplne vysunutý – od konca ku koncu, od stredu kolíka k stredu kolíka. Nazvite to E.
3. Zdvih = E − R (pre štandardný valec sa zdvih tyče rovná rozdielu celkovej dĺžky medzi vysunutým a zasunutým).
Príklad: zasunutý 24 palcov, vysunutý 60 palcov → zdvih 36 palcov.
Ak je valec na stroji, môžete zmerať zdvih na mieste: označte tyč na upchávke, úplne ju vytiahnite, zmerajte odkrytú tyč – táto odkrytá dĺžka je zdvih.
Nikdy nemiešajte jednotky. Všetko merajte v palcoch alebo všetko v milimetroch. Uvedený valec so zdvihom 36" a zdvihom 900 mm nie je ten istý valec.

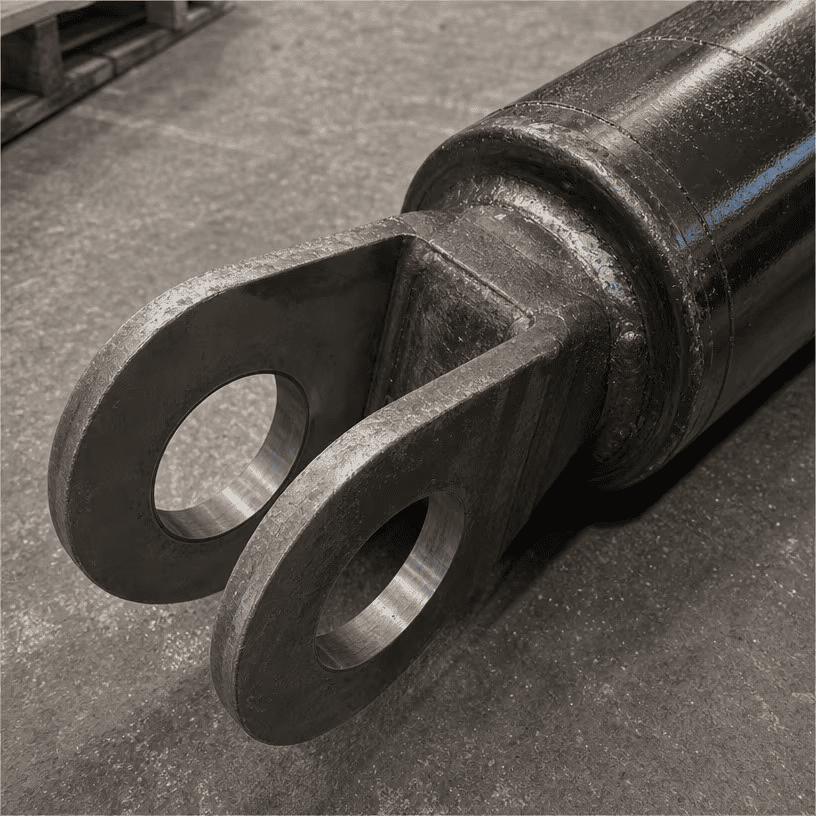

Montáž je spôsob, akým sa valec pripája k stroju. Toto je druhý najčastejší zdroj nesprávnych objednávok.
Špendlíkové oko (záves): Zmerajte priemer špendlíkového otvoru a šírku medzi ušami. Všimnite si tiež vzdialenosť od stredu otvoru pre kolík po koniec hlavne/tyče – továrne stavajú z týchto rozmerov.
Priečna rúrka: Zmerajte vonkajší priemer rúrky a vzdialenosť medzi koncami rúrky.
Príruba alebo čapy: Všimnite si vzor otvorov pre skrutky, veľkosť skrutky a hrúbku príruby. Pre čapy priemer čapu a poloha čapu pozdĺž hlavne.
Najdôležitejšie: stredy kolíkov. Keď zadáte celkové dĺžky (zasunuté a vysunuté), priraďte im stred od stredu kolíka – to je rozmer, ktorý stroj skutočne vidí. Meranie na vonkajšej strane očí pridá hrúbku špendlíkového oka dvakrát a vaša výmena bude príliš dlhá.

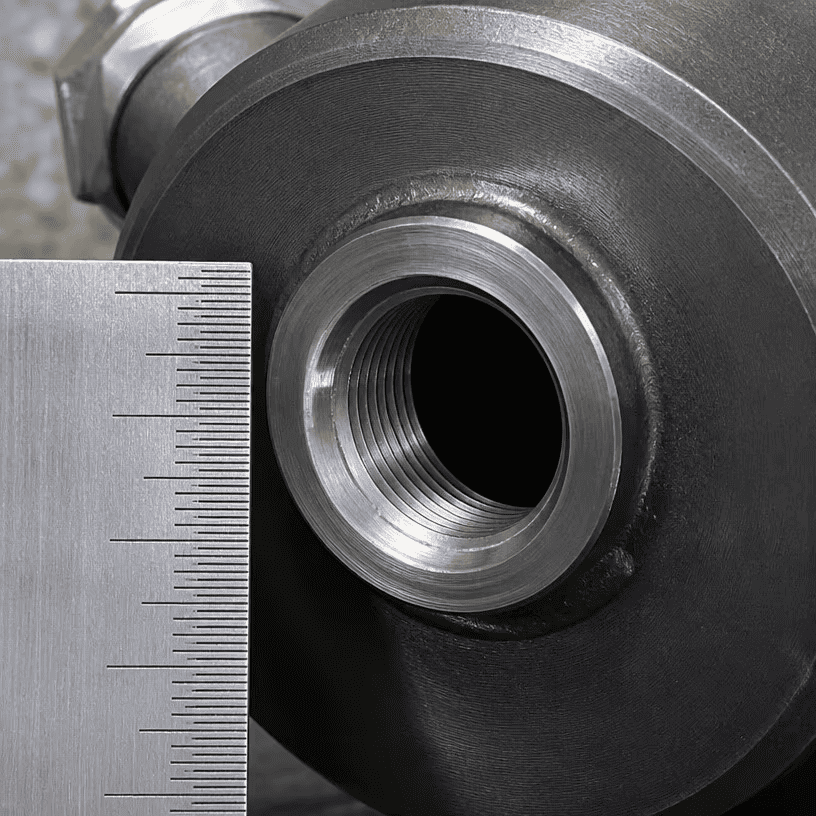

Porty sú miesta, kde sa pripájajú hadice. Pomýlite závit a nič nesedí.
Štyri bežné štandardy: SAE (závity UNF), NPT (kužeľovitá rúra), BSP (britská paralela) a metrické.
Ako merať: Odmerajte priemer otvoru a potom spočítajte závity cez jeden palec (pre palce) alebo 10 mm (pre metrické). Porovnaj
| Niť | Typická veľkosť na valcoch | Poznámky |
|---|---|---|
| O-krúžok SAE (štýl JIC) | #6, #8, #10 | Rovný, O-krúžok utesňuje tvár |
| NPT | 1/4", 3/8", 1/2" | Zúžené, tesnenia na závitoch |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Paralelný alebo zúžený britský štandard |
| Metrické | M18×1,5, M22×1,5 | Priame metrické závity |
Nie ste si istí? Photograpujte prístav pravítkom vedľa a pošlite fotografiu. Vlákno identifikujeme z obrázku – rýchlejšie a bezpečnejšie ako hádanie.
1. Nesprávne meranie zdvihu — hádanie namiesto merania zatiahnutej a vysunutej dĺžky.
2. Meranie celkovej dĺžky po vonkajšiu stranu očí — vždy používajte od stredu špendlíka po stred špendlíka.
3. Miešanie palcov a milimetrov – jeden valec uvedený v dvoch jednotkových systémoch.
4. Meranie opotrebovaného prúta — prút je tenší tam, kde sa opotreboval; vyčistite ju a odmerajte na konci upchávky.
5. Zabudnite na priemery kolíkov – vŕtanie je správne, montážne otvory sú nesprávne a valec sa nezasunie.
6. Žiadne fotografie – fotografia valca, štítku s údajmi, upevnenia a portov odpovedá na polovicu otázok ešte pred odoslaním čísel.
Vyplňte toto a odošlite ho so svojím dopytom:
| Meranie | Hodnota | Jednotka (v / mm) |
|---|---|---|
| Bore | ||
| Priemer tyče | ||
| Mŕtvica | ||
| Zatiahnutá dĺžka (od stredu kolíka po stred kolíka) | ||
| Predĺžená dĺžka (od stredu kolíka k stredu kolíka) | ||
| Typ montáže (čapové oko / vidlica / priečna rúrka / príruba / čap) | ||
| Priemer otvoru pre kolík (ak je oko pre kolík) | ||
| Závit portu (SAE / NPT / BSP / metrický) | ||
| Veľkosť portu | ||
| Fotky priložené? (valec, údajový štítok, montáž, porty) |
Pošlite pracovný list plus:
1. Fotografie valca — bočný pohľad, montážne konce, porty, typový štítok
2. Akékoľvek razenie alebo číslo dielu na hlavni
3. Značka a model stroja, ak sú známe
Náhradné diely vytvoríme na základe vašich meraní alebo porovnáme číslo dielu s naším katalógom – podľa toho, čo vám rýchlejšie poskytne správny valec. Ak sa niečo vo vašich rozmeroch nezhoduje, naši inžinieri sa vás opýtajú predtým, ako budeme rezať oceľ. Nehádame.
