Výpočty vzpierania hydraulického valca: Prečo dĺžka zdvihu prevažuje nad menovitou tlačnou silou

I. Nebezpečenstvo: Keď valec „3 000 psi“ zlyhá pri tlaku 1 200 psi

 Bežnou a nákladnou chybou v hydraulickom dizajne je výpočet tlakovej sily valca čisto pomocou hydraulického tlaku a plochy piestu:

                                                                           F = P × Apiston

Podľa tohto jednoduchého vzorca bude 4-palcový valec pri tlaku 3 000 psi tlačiť s ťahom približne 37 700 libier (167,7 kN). Ak je zdvih valca iba 12 palcov, tyč túto záťaž ľahko zvládne.

Rozšírte však ten istý valec na zdvih 60 palcov alebo 80 palcov a aplikovanie rovnakého kompresného ťahu 37 700 libier často zaskočí alebo natrvalo prehne piestnu tyč ako špáradlo – často, keď tlak v systéme dosiahne iba 1 000 až 1 500 psi.

Tento katastrofický spôsob porušenia nie je porušením pevnosti v ťahu materiálu; je to elastické vybočenie stĺpika. Pri aplikáciách s dlhým zdvihom konštrukčná stabilita štíhlej piestnice úplne prevažuje nad menovitým tlakom hlavne.

II. FyzikaHydraulický valecBuckling: Eulerova teória stĺpov

Keď ahydraulický valecpri zaťažení tlakom sa zostava správa ako dlhý, štíhly konštrukčný stĺp. Maximálne teoretické tlakové zaťaženie, ktoré môže štíhly stĺp vydržať predtým, ako dôjde k bočnej nestabilite, sa riadi Eulerovým kritickým vzpierovým vzorcom:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

kde:

• Fcr = kritické Eulerovo vzperné zaťaženie (N alebo lbf)
• E = Modul pružnosti materiálu tyče (pre typickú uhlíkovú/zliatinovú oceľ, E ≈ 200 až 210 GPa alebo 29 × 10⁶ psi)
• I = Plošný moment zotrvačnosti prierezu tuhej kruhovej tyče (m⁴ alebo in⁴)
• L = Celková predĺžená inštalačná vzdialenosť medzi montážnymi bodmi (m alebo in)
• K = Faktor efektívnej dĺžky stĺpa založený na podmienkach montáže valca
• Le = K · L = Efektívna vzperná dĺžka

III. Výpočet momentu zotrvačnosti pre pevné tyče:

Pre pevnú okrúhlu piestnu tyč s priemerom dr:

                                                                            I = πdr⁴ / 64

Všimnite si, že moment zotrvačnosti závisí od štvrtej mocniny priemeru tyče (dr⁴). To znamená, že malé zväčšenie priemeru tyče spôsobuje masívne zvýšenie odolnosti proti vybočeniu:

• Zväčšenie priemeru tyče z 2,0 palca na 2,5 palca (nárast priemeru o 25 %) zvyšuje odolnosť proti vybočeniu o 144 % (2,44×).

IV. Výpočet bezpečného pracovného zaťaženia a odporúčaných bezpečnostných faktorov

Nikdy neprevádzkujte ahydraulický valecblízko jeho kritickému limitu vzperu Fcr. V reálnej prevádzke,hydraulické valcezažite malé excentricity, malú vôľu kolíkov, skoky zrýchlenia a nevyhnutné bočné zaťaženie.

Prípustný konštrukčný ťah Fallow musí zahŕňať prísny bezpečnostný faktor Sf:

                                                                           Úhor = Fcr / Sf

Odporúčané pokyny pre bezpečnostný faktor:

• Stacionárne priemyselné stroje (čisté, vedené): Minimálne Sf ≥ 2,5 až 3,0
• Všeobecné mobilné stroje (sklápače, nakladače, odpadové zariadenia): Minimálne Sf ≥ 3,0 až 3,5
• Zdvíhanie osôb s vysokým rizikom (zdvíhacie plošiny, výložníky, mobilné žeriavy): Minimálne Sf ≥ 3,5 až 4,5

V. Pomer štíhlosti a prechod na Johnsonov vzorec

Eulerov vzorec predpokladá čisto elastický ohyb a platí len pre štíhle stĺpy, kde pomer štíhlosti λ presahuje prah prechodu stĺpa λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Kde rg = √I/A = dr / 4 je polomer otáčania.

Pre typickú chrómovú oceľ 1045 alebo 4140 prah prechodu λc ≈ 85 až 105:

• Ak λ > λc (Long Slender Rods): Použite Eulerov vzorec (zlyhanie v dôsledku elastickej nestability).
• Ak λ ≤ λc (krátke až stredné tyče): Použite Johnsonov parabolický vzorec alebo štandardnú medzu klzu (zlyhanie v dôsledku ťažnosti v tlaku alebo nepružného vybočenia).

VI. 4 bežné technické prehliadky OEM, ktoré spôsobujú ohnuté tyče

1. Výpočet vybočenia pri stiahnutej dĺžke namiesto úplne vysunutej dĺžky:Najzraniteľnejší moment nastáva, keď je prút na 100% zdvihu, kde je L na svojom maxime.

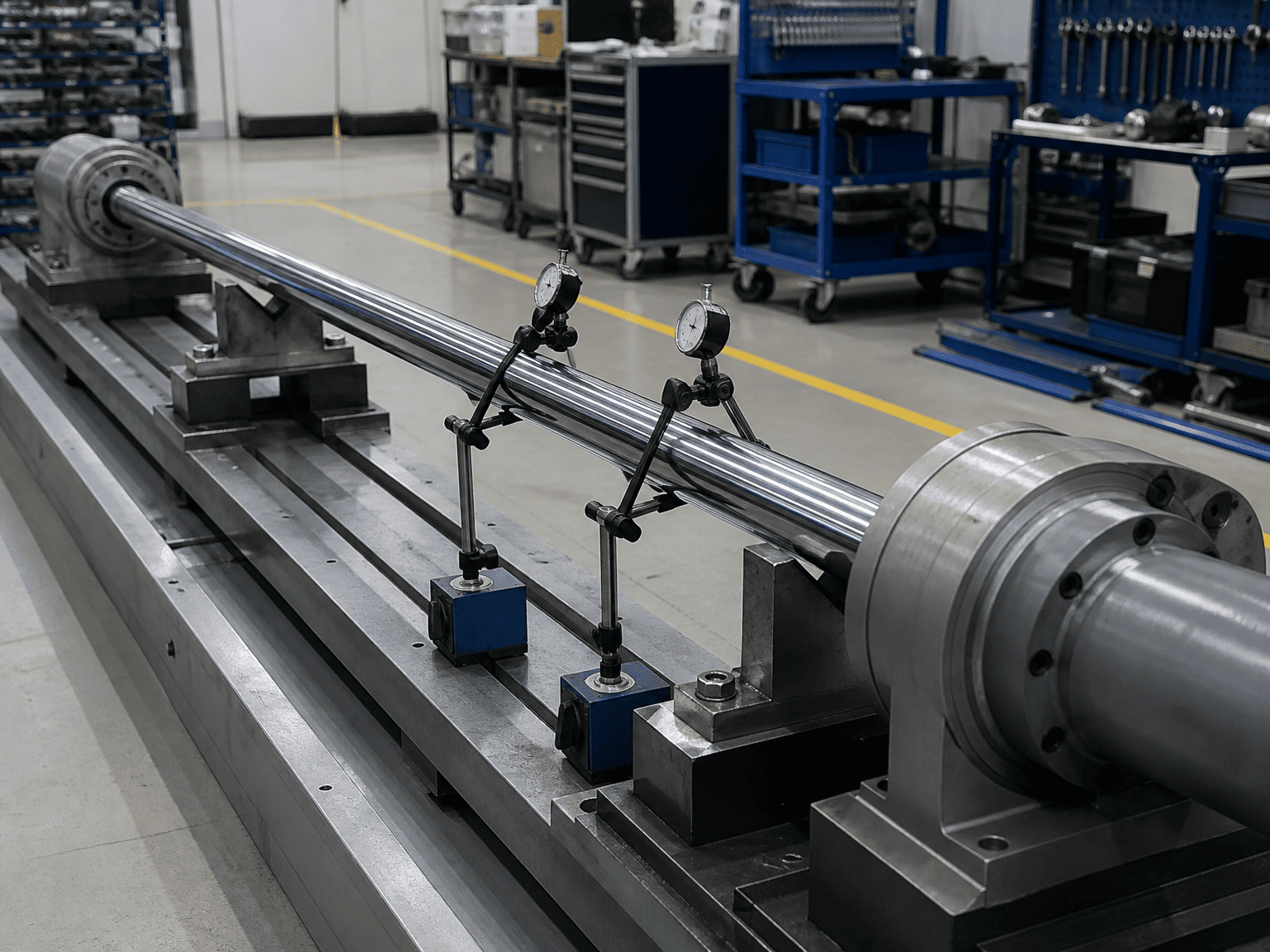

2. Ignorovanie horizontálneho priehybu pod mŕtvou hmotnosťou:Na dlhých horizontálnych valcoch (zdvih > 2 metre) sa ťažká chrómová tyč vplyvom gravitácie mierne prehýba a vytvára zabudované excentrické zaťaženie, ktoré urýchľuje vybočenie.
3. Za predpokladu, že kolíky zostanú bez trenia:Postupom času sa zhrdzavené alebo nenamastené otočné čapy zaseknú a premenia otočný držiak na čiastočne uzamknutý kĺb namáhaný krútiacim momentom, ktorý vyvoláva ohybové momenty.
4. Zanedbávanie regeneračných okruhov:Diferenciálne / regeneračné okruhy vystavujú obe strany uzáveru a tyče plnému tlaku čerpadla, pričom zachovávajú plnú tlačnú silu stĺpca a zároveň znižujú štrukturálnu rezervu.

VII. Čo poslať pri dimenzovaní valcov s dlhým zdvihom pomocou HCIC

Ak chcete získať kompletné overenie vzperu a kontrolu stĺpca FEA od inžinierov HCIC, poskytnite:

1. Prevádzkové vŕtanie valca, zdvih a maximálny hydraulický odľahčovací tlak
2. Geometria montáže stroja a výkres otočnej konzoly (na potvrdenie K-faktoru)
3. Orientácia montáže (horizontálne, vertikálne zatlačenie nahor/nadol alebo uhlový oblúk)
4. Vonkajšie vodiace obmedzenia (voľné nevedené zaťaženie vs. presné lineárne posuvné koľajnice)
5. Pracovný cyklus, rýchlosti pracovného cyklu a podmienky prostredia
