Dimenzovanie bočného zaťaženia hydraulického valca a dorazovej rúrky: Ako OEM inžinieri eliminujú zadretie uzlín a prasknutie tesnenia

● 2026-09-24 ● - ● Nechajte mi správu

I. Skutočná príčina zlyhaní „tajomných“ pečatí

Ak prevádzkujete mobilné stroje – či už ide o sklápač, poľnohospodársky nakladač, letecký výložník alebo zhutňovač odpadu – pravdepodobne ste to už videli:

Nainštaluje sa úplne nový valec. Prevádzkový tlak je v rámci menovitých hodnôt čerpadla. Hydraulický olej je čistý. Napriek tomu v priebehu niekoľkých stoviek cyklov sa stierač tyče rozhryzie, upchávkové puzdro je na jednej strane ryhované a hydraulická kvapalina kvapká okolo primárneho tesnenia tyče.

Prvým inštinktom je často obviňovať výrobcu tesnenia alebo predpokladať zlé chrómovanie. Ale keď zbúrate valec, výpovedná značka je takmer vždy rovnaká: silné opotrebovanie na jednej strane puzdra upchávky tyče spojené s opotrebovaním na opačnej strane krúžku proti opotrebovaniu piestu.

To nie je tlaková špička alebo chyba tesnenia. To je bočné zaťaženie – a pri plnom zdvihu je to najväčší zabijak hydraulických valcov.

[PIN MOUNT] --------------------- [TELO VALCA] | v (Vnútorné piestové ložisko) ==================================================== [TYČ] ---> (vonkajšie bočné zaťaženie) ^ | (Puzdro upchávkového ložiska)
+-----------------------------------------------------------------------+ | ZAŤAŽENÉ: [PIEST] ============================== [ŽLAZA] -> Dlhé | | PREDĹŽENÉ: [PIEST] ===== [PRÚŽZLA] -> Krátke rozpätie! | +-----------------------------------------------------------------------+


II. Prečo dlhé ťahy zosilňujú bočnú záťaž

Hydraulické valce sú navrhnuté tak, aby poskytovali lineárny tlak a ťah pozdĺž ich stredovej osi. Nie sú to konštrukčné nosné nosníky. V strojoch v reálnom svete však zmeny geometrie, ohyb podvozku, vychýlenie kolíkov a nerovnomerné zaťaženie neustále vyvolávajú bočné sily.

Tu je mechanická realita:

1. Rozpätie ložiska sa zmenšuje pri úplnom vytiahnutí: Keď je tyč valca úplne zasunutá, vzdialenosť medzi ložiskom piestu a predným puzdrom upchávky je maximálna. Valec má silnú vnútornú oporu.

2. Násobiteľ páky: Keď sa valec vysunie do úplného vysunutia, piest sa pohybuje bližšie a bližšie k prednej upchávke. Vnútorná vzdialenosť medzi dvoma nosnými ložiskami (rozpätie ložísk) sa veľmi skráti, zatiaľ čo vonkajšie rameno momentu (predĺžená tyč) sa veľmi predĺži.

3. Silný kontaktný tlak: Dokonca aj mierna bočná sila 200 lb na očko tyče vytvára obrovský ohybový moment. Pri krátkom rozpätí ložísk môžu vnútorné reakčné sily medzi tyčou a puzdrom upchávky narásť na tisíce libier na štvorcový palec, čím sa rozdrví film mazacieho oleja a zadŕhanie.


III. Čo je to stop trubica a ako to funguje?

Dorazová rúrka je vnútorná oceľová alebo hliníková objímka umiestnená nad piestnou tyčou vo vnútri valca medzi piestom a prednou hlavou upchávky.

Fyzicky bráni tomu, aby sa piest pri plnom zdvihu dostal až k prednej hlave.

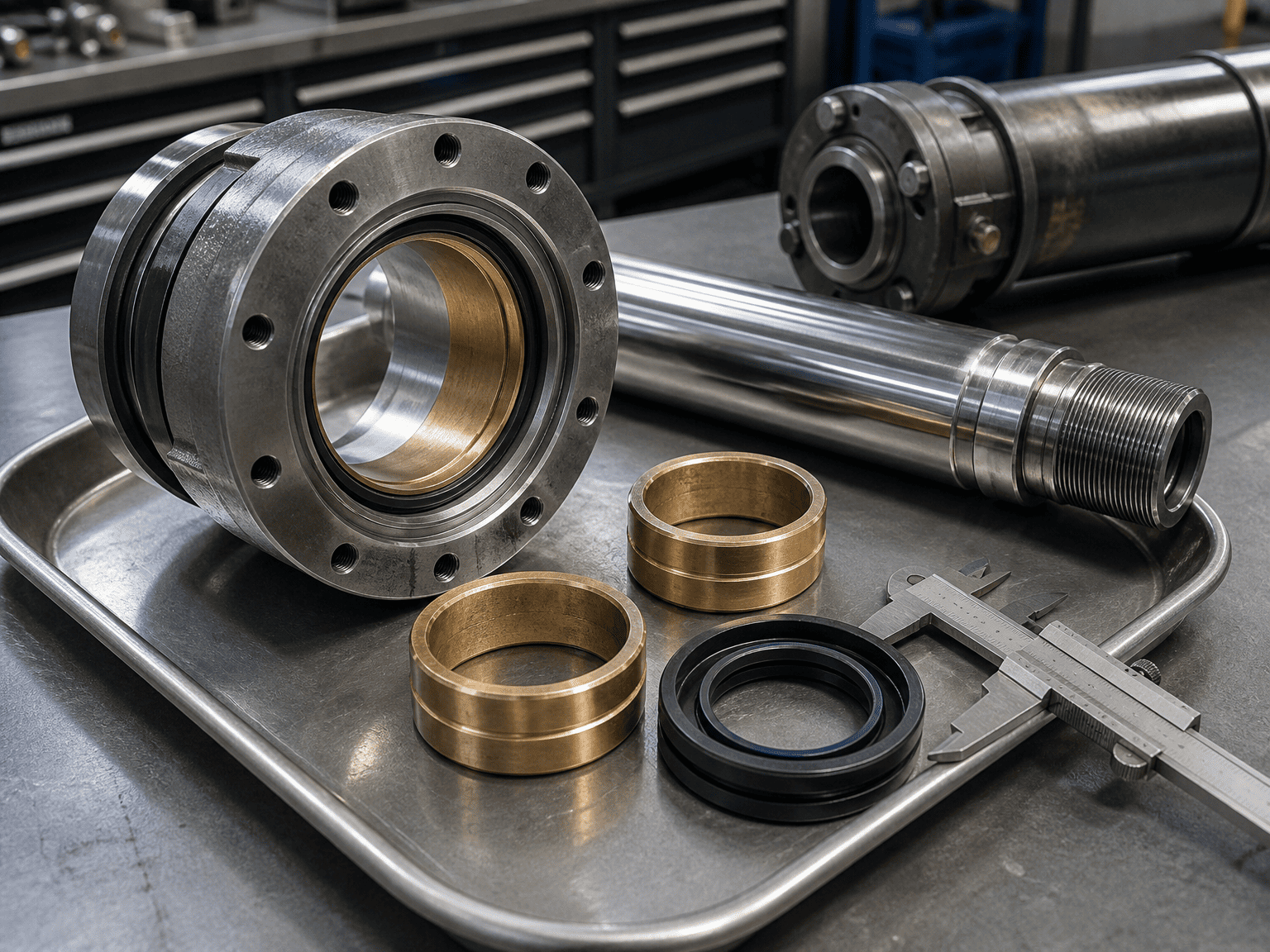

disassembled hydraulic cylinder gland head bronze wear rings and chrome piston rod on inspection tray

3.1 Prečo obetovať dĺžku zdvihu alebo pridať dĺžku hlavne?

Zastavením piestu niekoľko palcov pred dosiahnutím upchávky sa dorazová trubica zablokuje v minimálnom rozpätí ložiska.

Bez dorazovej trubice: 60-palcový zdvihový valec pri plnom vysunutí môže ponechať len 3 až 4 palce medzi piestom a ložiskami upchávky.

So 6-palcovou dorazovou rúrkou: Minimálne rozpätie ložiska pri úplnom vysunutí sa zväčší na 9 alebo 10 palcov, čím sa zníži vnútorné kontaktné napätie a natiahnutie tyče o viac ako polovicu.


IV. Pravidlo: Kedy potrebujete stop trubicu?

V štandardnej priemyselnej a mobilnej hydraulike (podľa technických smerníc NFPA a ISO) sa dorazová trubica dôrazne odporúča vždy, keď efektívny zdvih presiahne 40 palcov (približne 1 000 mm), alebo keď valec pracuje horizontálne s vidlicovými alebo kolíkovými úchytmi.

Základné pokyny pre veľkosť:

1. Menej ako 40 palcov zdvihu: Štandardné rozpätie ložiska je vo všeobecnosti dostatočné pre stredne náročné cykly, za predpokladu, že je správne zarovnanie.

2. Viac ako 40 palcov zdvihu: Pridajte 1 palec dorazovej trubice na každých 10 palcov zdvihu nad 40 palcov

Dĺžka dorazovej trubice (in) = Skutočný zdvih (in) − 40 10
  • Príklad: Pre valec sklápacieho prívesu so zdvihom 80 palcov:
  • Stop trubica = 80 - 40 10 = 4 palce
  • Výsledok: Celkový valec valca sa predĺži o 4 palce, čím sa zabezpečí, že piest sa pri plnom stlačení zastaví 4 palce od upchávky.
  • +-----------------------------------------------------------------------+ | ZAŤAŽENÉ: [PIEST] ============================== [ŽLAZA] -> Dlhé | | PREDĹŽENÉ: [PIEST] ===== [PRÚŽZLA] -> Krátke rozpätie! | +-----------------------------------------------------------------------+


    V. Inžinierske kroky na elimináciu bočného zaťaženia mobilných zariadení

    Ak navrhujete nový stroj alebo riešite zlyhania v teréne, použite tento 4-krokový kontrolný zoznam:

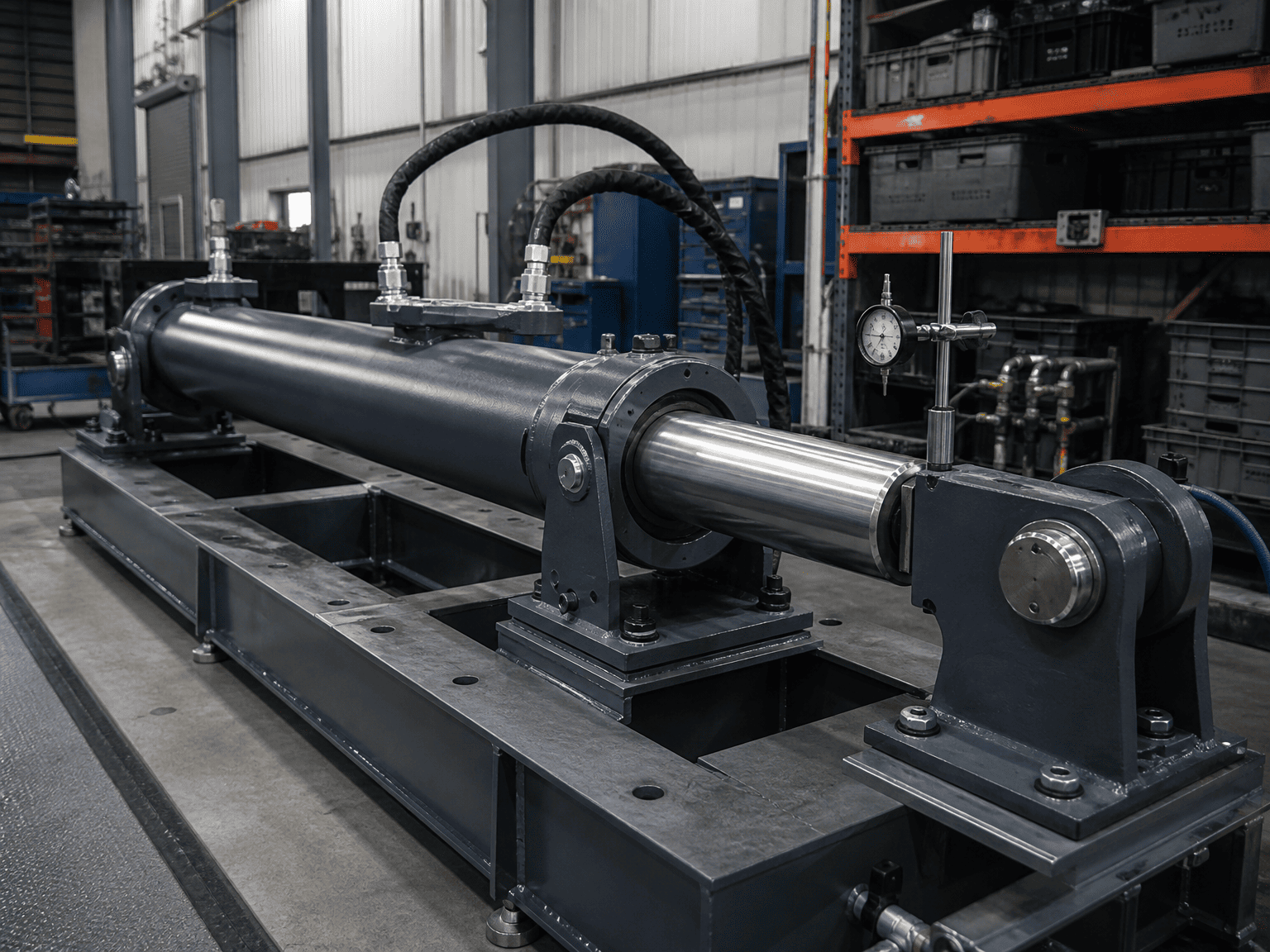

    long stroke hydraulic cylinder alignment and deflection verification test rig in manufacturing bay

    5.1 Prispôsobte štýl montáže pohybu

    Pevné pätky alebo prírubové držiaky nemôžu tolerovať žiadne uhlové vychýlenie. Ak sa rám vášho stroja počas prevádzky ohýba (napr. korba sklápača sa krúti pri nerovnomernom zaťažení štrkom), prejdite na guľové ložiská alebo otočné vidlice. Sférické ložiská umožňujú samonastavenie 3° až 5°, čím zabraňujú zaseknutiu tyče v upchávke.

    5.2 Zväčšite priemer tyče pre dlhé cykly tlače

    Štíhla tyč sa pod tlakom stĺpika vychýli skôr, ako sa úplne vylomí. Ak vychýlenie presiahne 0,002" až 0,005" na stopu zdvihu, naruší sa tesniaci okraj. Posun o jeden štandardný priemer tyče (napr. z 1,50" na 1,75" alebo 2,00") dramaticky zvyšuje modul prierezu a odolnosť proti ohybu.

    5.3 Špecifikujte nekovové alebo bronzové kompozitné ochranné krúžky

    Štandardný kontakt kov na kov vedie k okamžitému zadretiu, keď sa bočné zaťaženie pretlačí cez olejový film. Vysokokvalitné kompozitné oterové krúžky (ako je nylon plnený sklom, fenolová živica alebo fosforový bronz) absorbujú bočný náraz a zadržiavajú mikročastice bez toho, aby poškodili chrómovú tyč.

    5.4 Skontrolujte väzbu kolíkov a paralelnosť

    Počas počiatočnej montáže stroja skontrolujte, či sú oba montážne kolíky presne rovnobežné. 1-milimetrový uhlový posun naprieč 4-stopovým rozpätím kolíka môže generovať stovky libier nepretržitého bočného predpätia ešte predtým, ako valec zdvihne akékoľvek užitočné zaťaženie.


    VI. Kontrolný zoznam veľkosti OEM: Čo poslať HCIC

    Keď požadujete vlastný dizajn hydraulického valca alebo kontrolu výmeny pre aplikácie s vysokým bočným zaťažením, poskytnutie týchto kľúčových údajov urýchli technické overenie:

    Prevádzkové prostredie a pracovný cyklus: Maximálny pracovný tlak (PSI/bar), frekvencia cyklov, zaťaženie tlačením/ťahom.

    Typ montáže a stredy kolíkov: Rozmery zasunutých a vysunutých kolíkov, priemery kolíkov a či sú potrebné guľové ložiská. Známe laterálne sily alebo uhlové

    Nesprávne zarovnanie: Očakávané vychýlenie rámu, zaťaženie vetrom alebo posunuté kĺbové body. Príznaky aktuálnej poruchy: Ak vymieňate existujúci valec, podeľte sa o fotografie opotrebovanej piestnej tyče, upchávkového puzdra a tesniacich okrajov.
