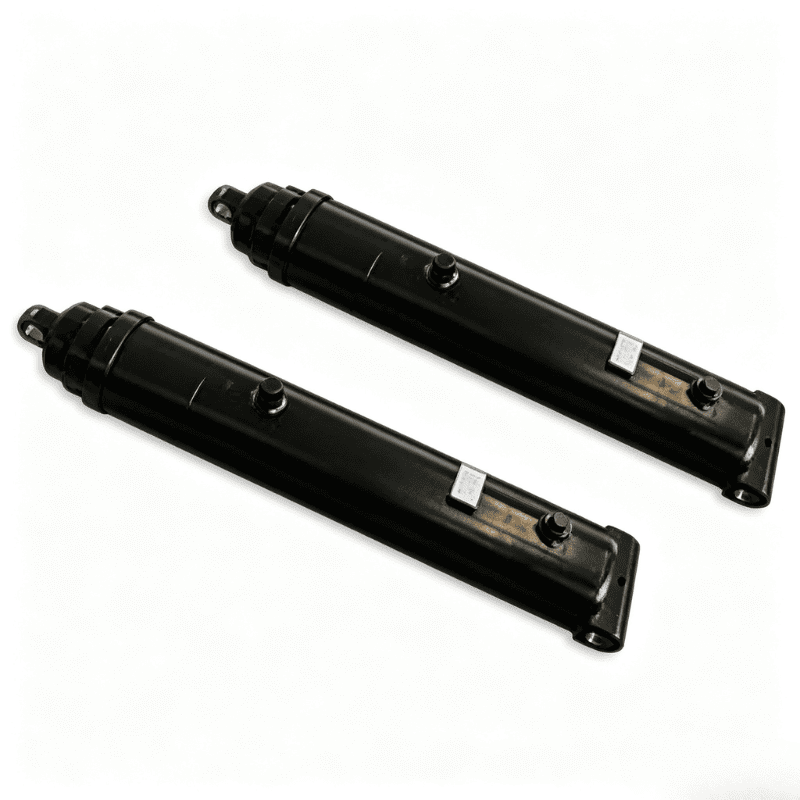

Valec zdvíhacieho zariadenia s kolíkovými kolíkmi pre sklápač

63-4402-120 je zdvíhací valec s kolíkovým montážnym kolíkom série 4000 pre sklápač. Jeho dvojkolíkové montážne usporiadanie je určené pre kĺbovú inštaláciu stroja, kde valec pracuje medzi pevnými montážnymi bodmi a sleduje pohyb pripojenej konštrukcie.

Katalóg HCIC uvádza pre tento model rozšírený rozmer 125,31 palca (3183 mm), uzavretý rozmer 84,19 palca (2138 mm) a port 3/4 NPTF. Katalóg tiež identifikuje samoodvzdušňovaciu konštrukciu, predpäté V-tesnenie, na mieste nastaviteľnú závitovú hlavovú maticu a väčšiu dĺžku ložiska pre stabilitu.

Tento článok sa týka iba modelu 63-4402-120.

---

I. Technické špecifikácie

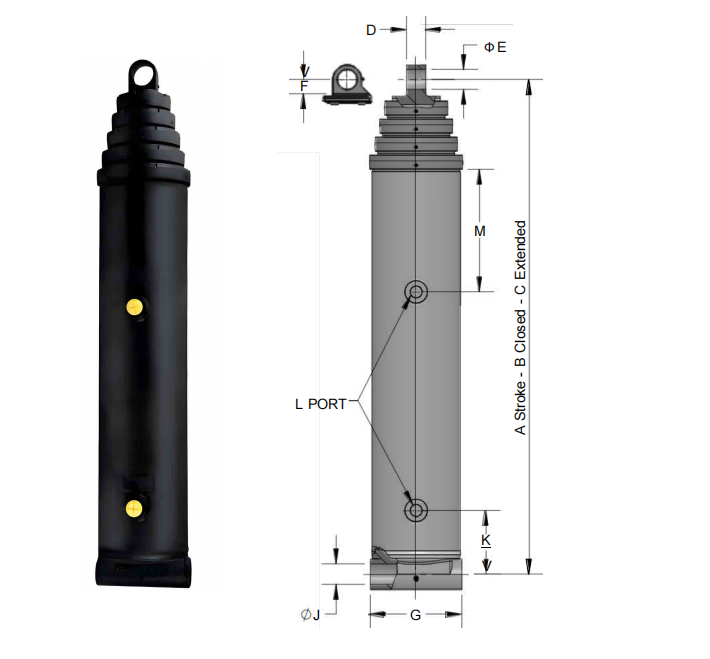

Rozmery používajú písmo uvedené na katalógovom výkrese HCIC. Pred zadaním objednávky potvrďte kompletný výkres, detaily čapu, hydraulický tlak a montážne vôle.

---

II. Pin-Pin montážne usporiadanie

63-4402-120 sa inštaluje medzi dva kolíky stroja. Jeden koniec sa pripája k telu valca a druhý k upevneniu konca tyče. Keď hydraulický okruh vysúva alebo zasúva tyč, stredy čapov prenášajú lineárny pohyb do pripojeného sklápacieho mechanizmu.

Montážne usporiadanie vyžaduje presnú montáž. Pred výmenou existujúceho pohonu skontrolujte:

- Uzavreté a predĺžené vzdialenosti medzi kolíkmi

- Priemer čapu a šírka ložiska

- Zarovnanie vidlice prostredníctvom úplného pohybu

- Poloha portu a polomer ohybu hadice

- Vôľa okolo hlavovej matice a konca tyče

- Mechanické dorazy a možné bočné zaťaženie

Správna katalógová dĺžka sama o sebe nepotvrdzuje, že valec bude pasovať do stroja. Kompletný montážny výkres by mal byť schválený pred výrobou.

---

III. Dizajnové prvky uvedené v HCIC

3.1 Dizajn s vlastným krvácaním

Katalóg identifikuje samoodvzdušňovací dizajn pre cylindrickú vložku série 4000. Táto funkcia môže pomôcť z valca uvoľniť zachytený vzduch počas uvádzania do prevádzky, keď je hydraulický systém naplnený a prevádzkovaný podľa postupu zariadenia.

Systém stále potrebuje vhodné postupy plnenia, odstraňovania vzduchu a čistenia oleja. Samoodvzdušňovanie neodstraňuje potrebu kontrolovať nádrž, hadice a spoje.

3.2 Vopred nabité V-balenie

Valec je dodávaný s predpätou upchávkou do V a samonastaviteľným vlnovým pružinovým energizérom. V katalógu je ako voliteľné príslušenstvo uvedené aj balenie tesnenia „Z“ pod napätím. Konečné usporiadanie tesnenia by malo byť potvrdené podľa hydraulickej kvapaliny, teploty a prevádzkových podmienok.

3.3 Nastavenie závitovej hlavovej matice a tesnenia poľa

Hlavová matica so závitom je uvedená pre zvýšenú pevnosť a nastavenie tesnenia poľa. To poskytuje personálu údržby definované servisné rozhranie pre práce súvisiace s tesnením. Pred akoukoľvek servisnou operáciou izolujte hydraulický tlak, podoprite pripojenú konštrukciu a dodržujte bezpečný postup údržby stroja.

3.4 Dlhšia dĺžka ložiska

HCIC uvádza väčšiu dĺžku ložiska pre stabilitu. To je relevantné pre ovládač, ktorý pohybuje kĺbovou konštrukciou medzi dvoma kolíkmi. Stále je potrebné správne zarovnanie čapu, stav vidlice a vedenie na strane stroja, pretože valec nie je určený na kompenzáciu nekontrolovaného bočného zaťaženia.

---

IV. Pracovný princíp

Hydraulický tlak pôsobí na piest a vytvára lineárny pohyb tyče. Telo valca a koniec tyče prenášajú tento pohyb cez dva kolíkové spojenia. Hydraulické čerpadlo a regulačný ventil určujú prietok oleja, zatiaľ čo tlaková ochrana okruhu obmedzuje prevádzkové podmienky.

Pre model 63-4402-120 katalóg uvádza hodnoty uzavretých a rozšírených rozmerov, ktoré sa používajú na kontrolu dostupnej obálky zdvihu. Konštruktér stroja musí potvrdiť, že vyklápacia konštrukcia sa môže pohybovať v celom svojom rozsahu bez toho, aby sa valec zaviazal, spadol na dno alebo vytlačil valec do neúmyselnej dráhy zaťaženia.

---

V. Hlavné výhody produktu

- Upevnenie s čapom pre kĺbové sklápacie zariadenie

- 125,31 in / 3183 mm rozšírený rozmer uvedený v katalógu

- 3/4 NPTF hydraulický port

- Samokrvácajúci dizajn uvedený v HCIC

- Predpäté V-tesnenie so samonastaviteľným vlnovým pružinovým energizérom

- Voliteľné balenie tesnenia „Z“ pod napätím uvedené v katalógu

- Hlavová matica so závitom pre väčšiu pevnosť a nastavenie tesnenia

- Dlhšia dĺžka ložiska pre stabilitu

- Palcové a milimetrové rozmery pre plánovanie inštalácie

---

VI. Aplikácia a montáž

Séria 4000 je prezentovaná v katalógu HCIC ako riešenie hydraulického sklápania. Model 63-4402-120 je vhodný na zváženie, kde zariadenie vyžaduje kolíkový valec a rozhranie stroja zodpovedá uvedenému rozmerovému obalu.

Kupujúci by si mal overiť dráhu zaťaženia, zarovnanie kolíkov, prevádzkovú rýchlosť, tlak, typ oleja a vedenie hadice. Vďaka dlhšiemu rozšírenému rozmeru je plánovanie inštalácie obzvlášť dôležité: pred potvrdením montáže skontrolujte prepravnú alebo zloženú polohu, polohu úplného vyklopenia a všetky medzipolohy.

---

VII. Informácie potrebné pre cenovú ponuku

Ak chcete získať posúdenie konkrétneho projektu, uveďte nasledujúce podrobnosti:

1. Typ stroja a funkcia vyklápania

2. Existujúce uzavreté a predĺžené stredy kolíkov

3. Priemer čapu, šírka vidlice a usporiadanie ložísk

4. Požadovaný pracovný tlak a prietok čerpadla

5. Hydraulická kvapalina a prevádzková teplota

6. Orientácia portu a vedenie hadice

7. Uprednostňovanie tesnenia alebo požiadavka na kompatibilitu s kvapalinou

8. Informácie o mechanickom zastavení a vôli

9. Množstvo a miesto určenia

10. Existujúci výkres, vzorové merania alebo fotografie

Tieto detaily umožňujú kontrolu rozmerov valca oproti skutočnému stroju, a nie proti samotnému nominálnemu názvu modelu.

---

VIII. FAQ

---

IX. O HCIC

HCIC vyrába hydraulické valce a hydraulické pohonné jednotky pre priemyselné aplikácie. Jeho oficiálna stránka predstavuje štandardné, účelové a zákazkové hydraulické riešenia.

V prípade výmeny 63-4402-120 alebo projektu OEM pošlite existujúci výkres valca a podrobnosti o rozhraní stroja. HCIC môže skontrolovať montáž a potvrdiť konečnú konfiguráciu pred výrobou.

X. Vyžiadajte si cenovú ponuku

Pre model 63-4402-120 zašlite výkres stroja, rozmery čapu, prevádzkové podmienky a požadované množstvo do HCIC na technickú kontrolu.
