Vyklápací valec na montáž kolíkov pre príves

63-4402-104 je vyklápací valec série 4000 s kolíkom pre príves. Jeho montážny formát pin-to-pin umožňuje valcu pripojiť sa medzi dva montážne body stroja bez potreby samostatnej príruby alebo montážneho usporiadania pätky.

Katalóg uvádza rozšírený rozmer 108,56 palca (2757 mm), uzavretý rozmer 71,94 palca (1827 mm) a port 3/4 NPTF. Valec tiež používa samoodvzdušňovaciu konštrukciu, predpätú upchávku do tvaru V a väčšiu dĺžku ložiska určenú na podporu stabilnej prevádzky v montážnom usporiadaní uvedenom v katalógu.

Tento článok sa týka iba modelu 63-4402-104.

---

I. Technické špecifikácie

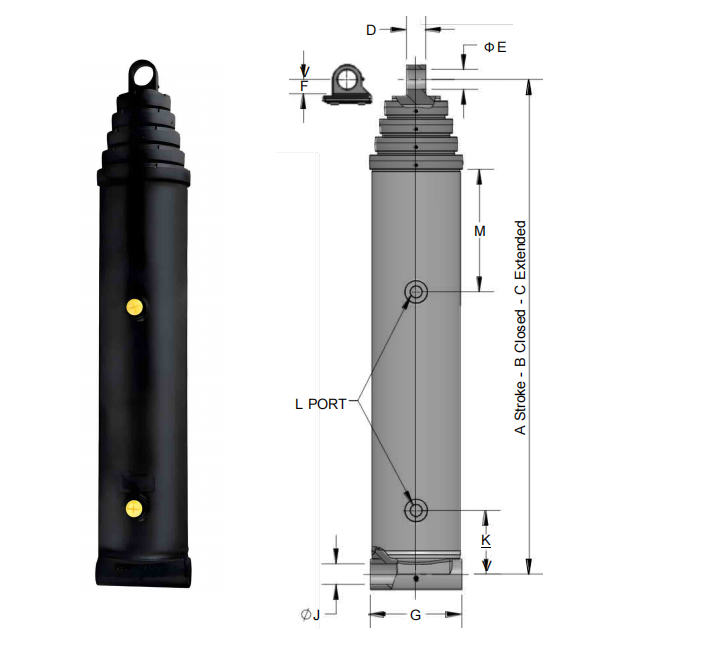

Písmená A až M odkazujú na rozmerový výkres v katalógu HCIC. Pred objednávkou si overte úplný inštalačný výkres, rozmery kolíkov, pracovný tlak a požiadavky na hydraulický okruh.

---

II. Pin-Pin montáž dizajn

Hydraulický valec s čapom je inštalovaný medzi dvoma čeľusťami alebo okami. Telo valca a spojenie na konci tyče prenášajú zaťaženie stroja cez čapy. Toto usporiadanie je bežné tam, kde musí pohon sledovať pohyb sklápacieho telesa, páky alebo inej kĺbovej konštrukcie.

Priliehanie je určené viac ako uzavretými a rozšírenými rozmermi. Kupujúci by mal skontrolovať:

- Vzdialenosť medzi kolíkmi na oboch koncoch

- Priemer čapu a dostupná šírka ložiska

- Vôľa a vyrovnanie vidlice

- Smer hydraulického portu

- Pohyb hadice počas celého zdvihu

- Mechanická vôľa okolo hlavy a konca tyče

63-4402-104 by sa mal vybrať zo schváleného rozmerového výkresu, a nie zo samotnej celkovej dĺžky.

---

III. Konštrukčné prvky uvedené v katalógu

3.1 Dizajn s vlastným krvácaním

Katalóg identifikuje samoodvzdušňovací dizajn. Pri praktických inštalačných prácach to môže pomôcť znížiť množstvo zachyteného vzduchu, ktorý zostáva vo valci počas uvádzania do prevádzky. Okruh stroja je stále potrebné naplniť a vyčistiť podľa postupu výrobcu zariadenia.

3.2 Re-loaded V-Packing

Uvedené tesniace usporiadanie používa predpäté V-tesnenie so samonastaviteľným vlnovým pružinovým energizérom. V katalógu je ako voliteľné príslušenstvo uvedené aj balenie tesnenia „Z“ pod napätím. Konečná konfigurácia tesnenia by mala byť potvrdená pre hydraulickú kvapalinu, teplotný rozsah a pracovné podmienky aplikácie.

3.3 Hlavová matica so závitom

Hlavová matica so závitom je uvedená ako funkcia pre zvýšenú pevnosť a nastavenie tesnenia poľa. Poskytuje tiež praktické servisné rozhranie, keď je potrebná kontrola alebo nastavenie tesnenia. Akékoľvek nastavenie na mieste by sa malo riadiť schváleným postupom údržby a nemalo by nahradiť postupy izolácie tlaku a bezpečnej demontáže.

3.4 Dlhšia dĺžka ložiska

V katalógu je uvedená väčšia dĺžka ložiska kvôli stabilite. Pri inštalácii s kolíkmi je vedenie dôležité, pretože pohon sleduje pohyblivú štruktúru. Stále je potrebné správne zarovnanie a správny stav kolíkov; väčšia dĺžka ložiska nerobí valec vhodný na nekontrolované bočné zaťaženie.

---

IV. Pracovný princíp

63-4402-104 prevádza hydraulický tlak na lineárny pohyb. Keď olej vstúpi do príslušného otvoru, tlak pôsobí na oblasť piestu a poháňa tyč smerom von alebo dovnútra. Čapy na konci tyče a na konci prenášajú tento pohyb na pripojený vyklápací mechanizmus.

Použiteľný pohyb je definovaný uzavretými a rozšírenými rozmermi v katalógu. Hydraulický ventil, prietok čerpadla, odľahčovacia ochrana a geometria stroja určujú skutočnú rýchlosť a silu dostupnú v prevádzke.

Valec by sa nemal považovať za nezávislé zdvíhacie zariadenie. Jeho výber musí zodpovedať hydraulickému okruhu a mechanickej konštrukcii, ku ktorej je pripevnený.

---

V. Hlavné výhody produktu

- Kolíkové upevnenie pre kĺbové hydraulické zariadenia

- 108,56 in / 2757 mm rozšírený rozmer uvedený v katalógu

- 3/4 NPTF hydraulický port

- Samokrvácajúci dizajn uvedený v HCIC

- Predpäté V-tesnenie so samonastaviteľným vlnovým pružinovým energizérom

- Voliteľné balenie tesnenia „Z“ pod napätím uvedené v katalógu

- Hlavová matica so závitom pre väčšiu pevnosť a nastavenie tesnenia

- Dlhšia dĺžka ložiska pre stabilitu

- Uzavreté a rozšírené rozmery dostupné v palcových aj milimetrových jednotkách

---

VI. Aplikácia a montáž

Katalóg umiestňuje kolíkový valec série 4000 pod hydraulické riešenia sklápania. 63-4402-104 je možné zvážiť pre zariadenia, kde musí byť valec namontovaný medzi dva kolíky a dostupný inštalačný obal zodpovedá katalógovým rozmerom.

Pred potvrdením montáže skontrolujte celý pohyb stroja. Valec musí mať dostatočnú vôľu pri úplnom zatiahnutí a vysunutí a čapy musia zostať zarovnané, keď sa sklápacia konštrukcia pohybuje. Vedenie hadice by sa malo skontrolovať aj tak, aby spojenie 3/4 NPTF nebolo vystavené krúteniu alebo ohýbaniu nad rámec limitov výrobcu hadice.

---

VII. Informácie potrebné pre cenovú ponuku

S dopytom pošlite nasledujúce informácie:

1. Typ stroja a funkcia valca

2. Existujúce rozmery stredu kolíka

3. Priemer čapu a šírka vidlice

4. Požadované uzavreté a predĺžené dĺžky

5. Pracovný tlak a prietok čerpadla

6. Hydraulická kvapalina a prevádzková teplota

7. Orientácia portu a vedenie hadice

8. Požadovaná možnosť tesnenia

9. Množstvo a miesto doručenia

10. Existujúci výkres valca alebo jasné fotografie

Nákres je obzvlášť dôležitý, keď musí náhradný valec pasovať do existujúceho sklápacieho mechanizmu.
