Popis produktu

Hydraulický valec typu pin-to-pin 53-4592-72 je model radu 4000 uvedený v katalógu HCIC-2026. Jeho hlavná hodnota pre náhradný alebo OEM projekt je rozmerová: katalóg identifikuje zdvih, uzavreté a predĺžené dĺžky, montážnu geometriu, port, objem oleja a hmotnosť v jednom produktovom rade.

Tento typ valca sa nevyberá len podľa zdvihu. Stredy kolíkov, montážne uši, okolitá vôľa, hydraulické pripojenie a dostupný servisný priestor musia zodpovedať stroju. Pre kupujúceho, ktorý nahrádza existujúcu jednotku, je najbezpečnejším východiskovým bodom aktuálny výkres valca alebo kompletný súbor meraní v teréne.

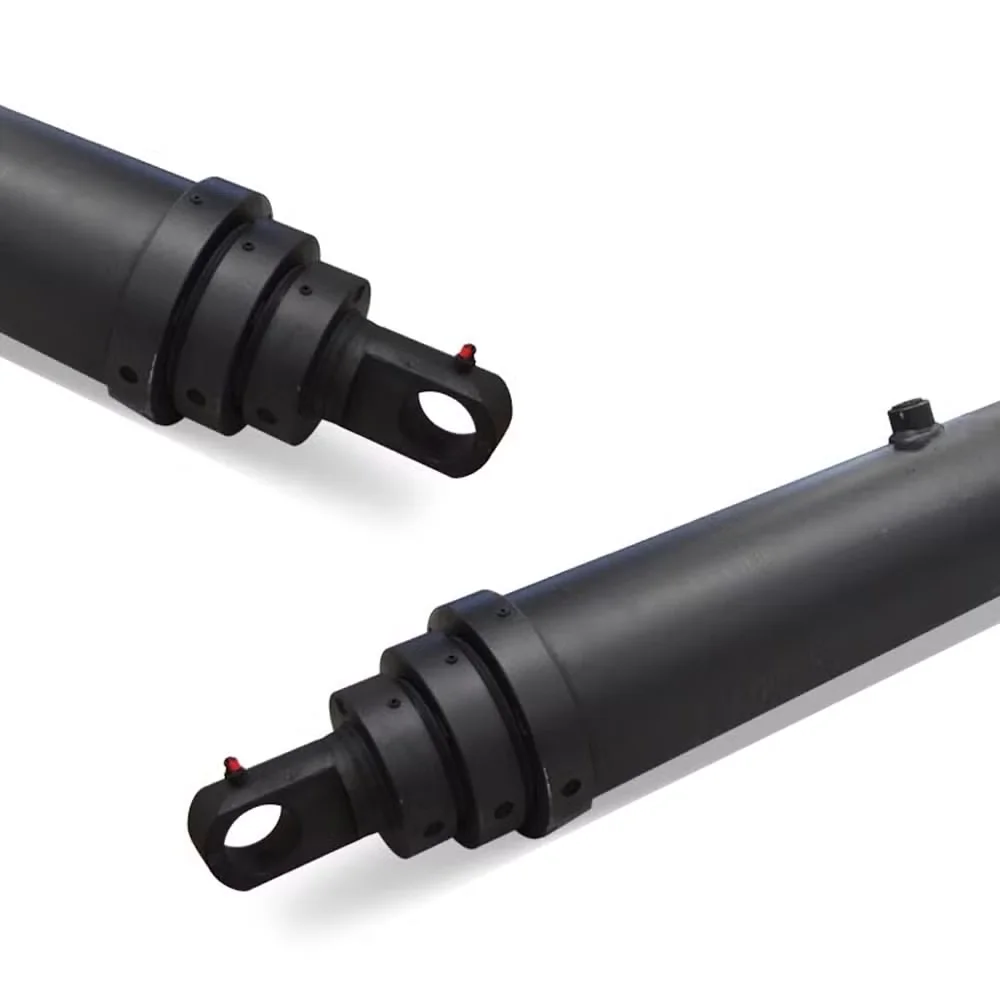

pin-to-oin hydraulic cylinders

I. 53-4592-72 Špecifikácie

hydraulic cylinder

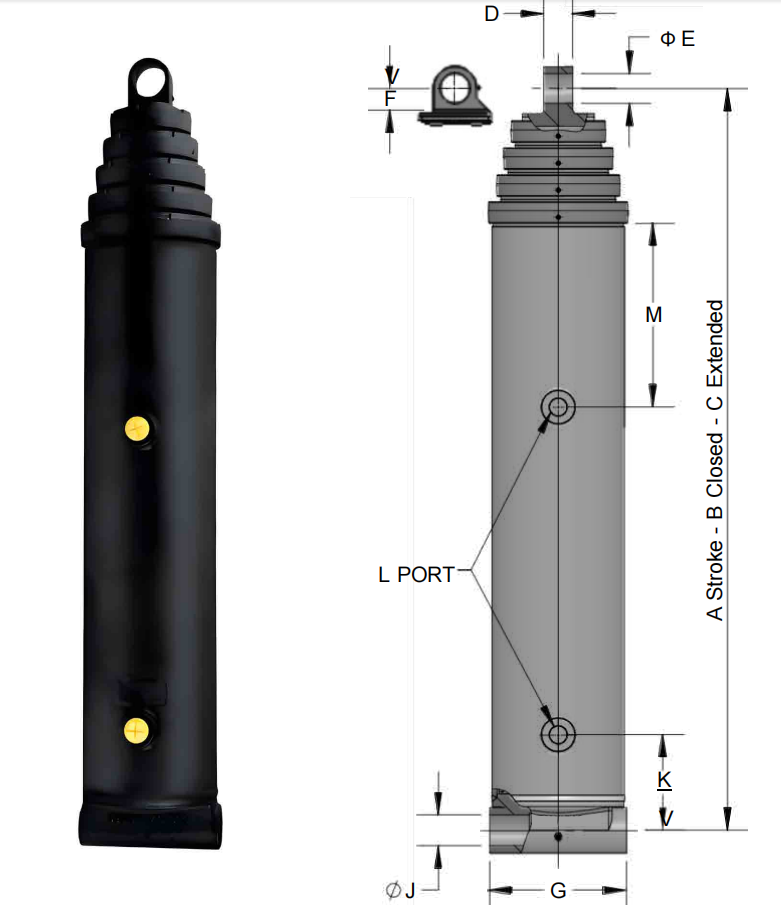

Položka	Hodnota palca	Metrická hodnota
Model	53-4592-72	53-4592-72
séria	Séria 4000	Séria 4000
Mŕtvica, A	71,94 palca	1 827 mm
Zatvorená dĺžka, B	36,62 palca	930 mm
Predĺžená dĺžka, C	108,56 palca	2 757 mm
Rozmer D	1,50 palca	38 mm
Rozmer E	2,06 palca	52 mm
Rozmer F	2,00 palca	51 mm
Rozmer G	19:00	178 mm
Rozmer J	2,06 palca	52 mm
Rozmer K	19,50 palcov	495 mm
Port	3/4 v NPTF	3/4 v NPTF

Katalógová stránka neuvádza pre tento model univerzálny menovitý tlak, nosnosť ani záruku výkonu špecifického pre stroj. Tieto požiadavky musia byť potvrdené pre skutočné vybavenie.

II. Čo znamená rozloženie Pin-to-Pin

Valec kolík na kolík prenáša pohyb cez dva upevňovacie body. Jeden koniec sa pripája k pevnej konzole a druhý k pohyblivej konštrukcii. Keď olej mení dĺžku valca, mení sa vzdialenosť medzi dvoma čapmi a stroj sa pohybuje cez navrhnutý oblúk.

Preto je dôležitá predĺžená a uzavretá dĺžka. Riadok 53-4592-72 uvádza 36,62 palcov zatvorené a 108,56 palcov vysunuté. Rozdiel je v katalógovej referencii zdvihu, ale stroj stále potrebuje dostatok fyzického priestoru pre valec, čapy, konzoly, hadice a celú dráhu pohybu konštrukcie.

Pri výmene záleží aj na rozmeroch D, E, F, G, J a K. Môžu ovládať vzťah medzi telom valca, montážnym príslušenstvom, umiestnením kolíka a obalom spojenia. Valec, ktorý má správny zdvih, ale nesprávnu montážnu geometriu, môže spôsobiť nákladný problém s inštaláciou.

III. Funkcie, ktoré je potrebné skontrolovať počas inštalácie

3.1 Montážny stred a lícovanie kolíka

Zmerajte nainštalované stredy kolíkov v zatvorenej a vysunutej polohe stroja. Skontrolujte priemer čapu, šírku konzoly, rozstup uší, stav puzdra a smer, ktorým zaťaženie vstupuje do spoja. Náhradu nevkladajte nasilu do držiaka, ktorý bol navrhnutý pre iný montážny obal.

3.2 Úplné cestovné povolenie

Pohybujte strojom v jeho kompletnom mechanickom rozsahu s bezpečne izolovaným hydraulickým okruhom podľa postupu na mieste. Hľadajte interferenciu medzi telom valca, tyčou, konzolami, ochrannými krytmi, hadicami a blízkou konštrukciou. Predĺžená dĺžka je len jednou časťou tejto kontroly.

3.3 Vedenie portu a hadice

V katalógu je uvedený 3/4 NPTF port. Zodpovedajte štandardu montáže a spôsobu tesnenia, ktorý stroj používa. Ponechajte dostatočnú dĺžku hadice na úplný pohyb kolíka po kolíku, pričom zabráňte treniu, ostrým ohybom a kontaktu s pohyblivou oceľovou konštrukciou.

3.4 Plánovanie objemu ropy

Katalóg uvádza 1,3 galón plniaceho objemu oleja a 4,0 galónu rozšíreného objemu oleja. Tieto hodnoty sú užitočné pri plánovaní, ale celý systém zahŕňa aj objem hadice, objem ventilu, hladinu nádrže a prevádzkovú polohu stroja. Pred uvedením do prevádzky skontrolujte hladinu pracovného oleja.

IV. Diskusie o vhodných projektoch

53-4592-72 je možné skontrolovať pre OEM zariadenia alebo náhradné projekty, ktoré potrebujú definovaný hydraulický valec typu pin-to-pin s katalógovým zdvihom 71,94 palca. Je to dôležité najmä vtedy, keď má kupujúci výkres alebo existujúcu tlakovú nádobu na meranie a potrebuje rozmerovú zhodu, a nie všeobecné odporúčanie tlakovej nádoby.

pin-to-pin hydraulic cylinders

HCIC by mal dostať aplikačné zaťaženie, prevádzkový tlak, uhol pohybu, frekvenciu cyklu a fotografie inštalácie pred konečným technickým rozhodnutím. Tieto podrobnosti nie sú nahradené riadkom katalógu.

V. Čo poslať na cenovú ponuku

Existujúci model valca a fotografie
Zatvorené a predĺžené merania v strede kolíka
Priemer kolíka, šírka konzoly a informácie o puzdre
Údaje o vŕtaní a tyči, ak sú dostupné z existujúcej jednotky
Hydraulická schéma, port a detaily montáže
Smer zaťaženia, prevádzkový tlak a požiadavky na cyklus
Dostupná vôľa okolo valca
Strojové výkresy alebo merania v teréne

VI. FAQ

Aký zdvih je uvedený pre číslo 53-4592-72?

Katalóg HCIC-2026 uvádza zdvih 71,94 palca, čo zodpovedá 1 827 mm v rovnakom produktovom rade.

Aké sú uzavreté a predĺžené dĺžky?

Katalóg uvádza 36,62 palca zatvorené a 108,56 palca predĺžené.

Aký port používa model?

V katalógu je uvedený 3/4 NPTF port.

Aká hmotnosť je uvedená?

Katalóg uvádza 155 lb pre 53-4592-72.

Poskytuje katalóg univerzálnu nosnosť?

Nie. Stránka poskytuje údaje o rozmeroch, objeme oleja a hmotnosti, ale nedefinuje univerzálne zaťaženie stroja pre tento model.

VII. Záver

Hydraulický valec 53-4592-72 typu pin-to-pin je rozmerovo prispôsobený produkt pre projekty, kde valec musí spájať dva body stroja prostredníctvom definovaného zdvihu 71,94 palca. Jeho 36,62-palcová uzavretá dĺžka, 108,56-palcová predĺžená dĺžka, 3/4 NPTF port, 1,3-galónová hodnota plnenia, 4,0-galónová predĺžená hodnota a 155 lb katalógová hmotnosť poskytujú jasný východiskový bod pre kontrolu OEM alebo náhrady.

Pred objednávkou pošlite do HCIC merania stredu kolíka, detaily konzoly, hydraulické údaje a výkresy stroja. Toto je praktický spôsob, ako potvrdiť, či model pasuje na kompletný mechanizmus.
