Elektrický kladkostroj Model 516 je kompaktné zdvíhacie riešenie pre vyklápacie prívesy s 24-palcovým rozmerom tela a 39,25-palcovou dĺžkou kladkostroja pre plánovanie inštalácie.
Motorový kladkostroj Model 516 je kompaktná možnosť zdvíhania pre zdvíhacie systémy sklápacích prívesov. Jeho katalógové rozmery poskytujú praktický východiskový bod pre kontrolu priestoru rámu, geometrie pántov a požiadaviek na hydraulickú inštaláciu pred zadaním objednávky.

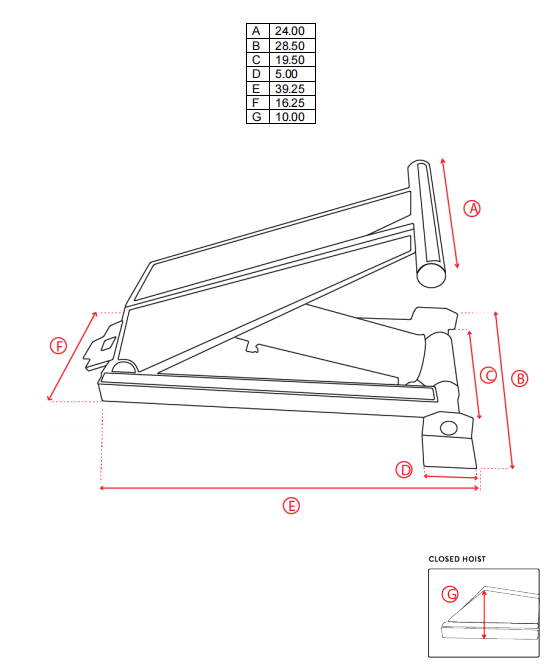

Motorový kladkostroj Model 516 je uvedený v katalógu American Power Kladkostroje so siedmimi rozmerovými referenciami, od A po G. Tieto merania pomáhajú konštruktérovi prívesu alebo kupujúcemu náhradné zariadenie porovnať kladkostroj s dostupnou montážnou plochou namiesto výberu zariadenia len podľa nosnosti.
| Parameter | Katalógová hodnota |
|---|---|
| Model | 516 |
| Kategória produktu | Silový zdvihák |
| Rozmer A | 24,00 palcov |
| Rozmer B | 28,50 palca |
| Rozmer C | 19,50 palcov |
| Rozmer D | 5,00 palca |
| Rozmer E | 39,25 palca |
| Rozmer F | 16,25 palca |
| Rozmer G | 10,00 palcov |
Toto sú katalógové rozmery. Pred konečným schválením by mal byť výkres skontrolovaný oproti skutočnému rámu zákazníka, otočným bodom a spôsobu inštalácie.
Kladkostroj sklápacieho prívesu robí viac, než len poskytuje zdvíhaciu silu. Musí zapadnúť medzi koľajnice rámu, pracovať s geometriou korby výsypky a ponechať dostatočnú vôľu pre pohyblivú konštrukciu. Výkonový kladkostroj Model 516 je preto možné vyhodnotiť v troch praktických krokoch.
Začnite s rozmermi A, B a C z katalógového výkresu. Porovnajte ich s dostupným priestorom rámu a polohou závesu telesa sklápača. Rozmer, ktorý na papieri vyzerá prijateľne, môže pri otáčaní tela stále vytvárať interferenciu, preto je potrebné skontrolovať celú dráhu pohybu.
Rozmery D, F a G pomáhajú kupujúcemu posúdiť vzťah montáže kladkostroja k rámu prívesu a podporným konzolám. Správne montážne dosky, stredy kolíkov a detaily výstuže závisia od konštrukcie prívesu. Nemali by sa uhádnuť iba podľa čísla modelu.
Rozmer E je uvedený ako 39,25 palca pre model 516. Tento rozmer je dôležitý, keď musí byť kladkostroj umiestnený pod telom sklápača s obmedzenou dĺžkou. Mal by sa skontrolovať spolu so zatvorenou polohou, uhlom tela a priestorom potrebným pre servisný prístup.
Použitie presného čísla modelu uľahčuje spracovanie požiadavky na OEM alebo výmenu. Dodáva dodávateľovi jasný referenčný bod, zatiaľ čo kupujúci potvrdzuje konštrukciu prívesu, montážne usporiadanie a prevádzkové požiadavky.
V prípade požiadavky na výmenu by mal kupujúci zaslať typový štítok alebo katalógové číslo, fotografie existujúcej inštalácie, dostupné montážne rozmery a zdvíhacie zariadenie prívesu. Ak bola pôvodná jednotka upravená, aktualizované rozmery sú užitočnejšie ako samotné staré číslo modelu.
Motorový kladkostroj Model 516 je určený na diskusie o zdvíhacom systéme sklápacieho prívesu, kde je dôležité kompaktné usporiadanie kladkostroja a rozmerové prispôsobenie. Konečná vhodnosť závisí od karosérie prívesu, zaťaženia, polohy závesu, hydraulického okruhu a konštrukčného riešenia. Katalógové rozmery samy osebe neurčujú nosnosť.
Ak chcete požiadať o kontrolu vybavenia pre kladkostroj Model 516, poskytnite:
- Typ prívesu a rozmery karosérie
- Dostupný inštalačný priestor
- Umiestnenie závesov a montážnych kolíkov
- Existujúce hydraulické komponenty, ak ide o výmenu
- Požadovaná postupnosť zdvíhania
- Fotografie alebo kótovaný výkres aktuálnej inštalácie
- Prevádzkové prostredie a očakávaný pracovný cyklus
Tieto informácie umožňujú HCIC skontrolovať aplikáciu bez toho, aby preberala podrobnosti, ktoré nie sú uvedené v katalógu.
Motorový kladkostroj Model 516 sa najlepšie hodnotí ako súčasť kompletného zdvíhacieho zariadenia sklápacieho prívesu. Jeho katalógové rozmery – najmä 24,00-palcový rozmer A, 39,25-palcový rozmer E a 10,00-palcový rozmer G – poskytujú kupujúcim jasný základ pre kontrolu inštalačného priestoru. Pre presnú cenovú ponuku pošlite výkres prívesu a namerané montážne informácie do HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) vyvíja a vyrába hydraulické valce a pohonné jednotky pre priemyselné a automobilové aplikácie. V prípade projektu Model 516 môže HCIC skontrolovať dostupné informácie o inštalácii a poradiť ďalšie technické podrobnosti požadované pre cenovú ponuku.
Požiadajte o kontrolu kladkostroja Model 516:
