Pred objednaním si prezrite katalóg motorového kladkostroja Model 621 pre sklápače a skontrolujte priestor rámu prívesu, montážnu geometriu, vôľu nadstavby a servisný prístup.
Motorový kladkostroj Model 621 pre sklápače je uvedený v dodanom katalógu amerických elektrických kladkostrojov pre aplikácie systému zdvíhania prívesov. Pre výrobcu OEM alebo kupujúceho výmeny je dôležitým prvým krokom rozmerová montáž: kladkostroj musí spolupracovať s rámom prívesu, pohybom karosérie, montážnymi bodmi a hydraulickým usporiadaním.

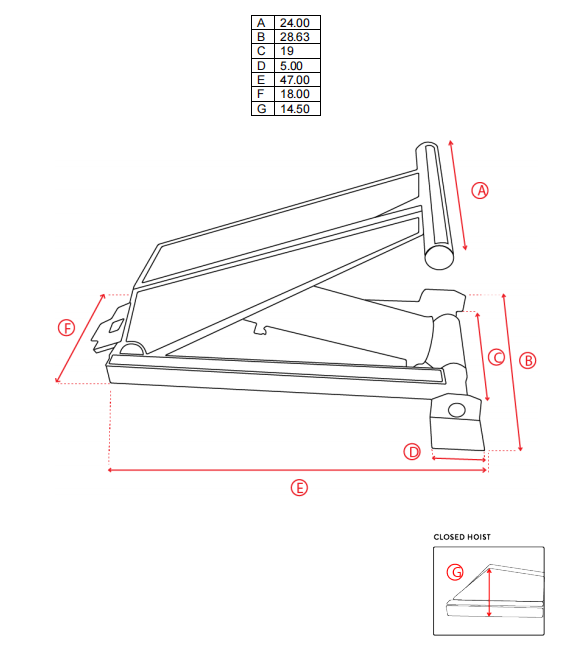

Strana Model 621 uvádza sedem rozmerových referencií, A až G. Tieto merania poskytujú praktický východiskový bod pre kontrolu výkresu prívesu pred schválením finálnej konzoly, čapu a detailov výstuže.
| Parameter | Katalógová hodnota |
|---|---|
| Model | 621 |
| Kategória produktu | Silový zdvihák |
| Rozmer A | 24,00 palcov |
| Rozmer B | 28,63 palca |
| Rozmer C | 19:00 |
| Rozmer D | 5,00 palca |
| Rozmer E | 47,00 palcov |
| Rozmer F | 18.00 palcov |
| Rozmer G | 14,50 palca |
Vyššie uvedené hodnoty sú prepísané zo stránky Model 621 v dodanom katalógu. Pred schválením výroby alebo výmeny potvrďte najnovší technický výkres oproti skutočnému prívesu.

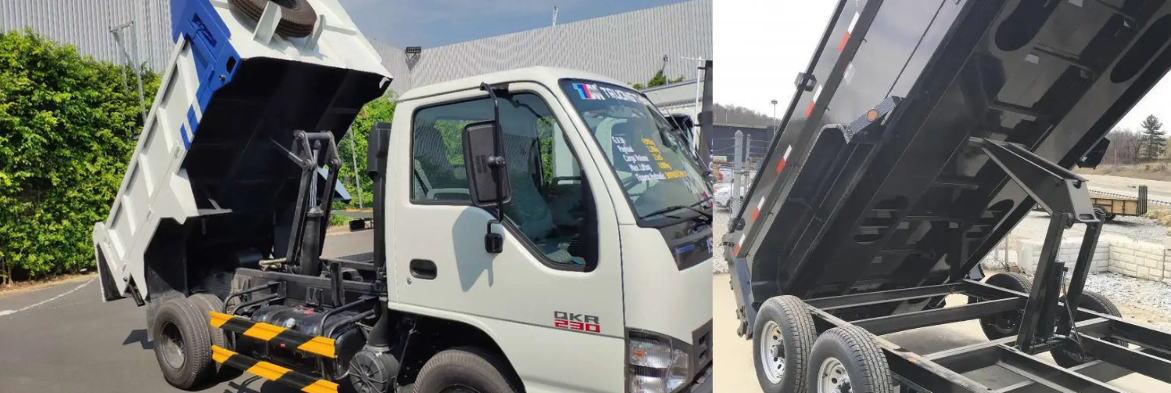

Zdvihák prívesu sa ovláda meniacim sa mechanickým uhlom. Priestor, ktorý je k dispozícii pod uzavretým výsypným telesom, sa môže zmeniť, keď sa korba začne zdvíhať. Priečky rámu, konzoly, hydraulické hadice a spodná strana karosérie musia zostať počas pohybu voľné.
Z tohto dôvodu by mal byť motorový kladkostroj Model 621 hodnotený ako súčasť kompletného zdvíhacieho systému a nie iba podľa čísla modelu. Konštrukcia prívesu, poloha zadného závesu, montážne usporiadanie a hydraulický okruh ovplyvňujú konečnú inštaláciu.
Začnite s rozmermi A, B a C pri porovnávaní kladkostroja s dostupným priestorom medzi rámom a telesom vyklápača. Zmerajte zatvorenú polohu a potom skontrolujte dráhu pohybu tela počas cyklu zdvíhania.
Kontrola statickej vôle nemusí odhaliť kontakt, ku ktorému dochádza pri otáčaní tela. Kótovaný výkres alebo vyznačené fotografie inštalácie sú užitočnejšie ako jedno meranie zo zatvoreného prívesu.
Rozmery D, F a G pomáhajú kupujúcemu prediskutovať nosné dosky, polohy kolíkov a vystuženie rámu. Nemali by sa považovať za úplný výkres držiaka. Skutočný návrh montáže musí brať do úvahy reakčné zaťaženie, zarovnanie kolíkov, rozmiestnenie zvarov a štruktúru, ktorá prijíma zdvíhaciu silu.
Usporiadanie podpery tiež potrebuje dostatočný prístup na kontrolu, vedenie hadíc a budúce servisné práce. Tesná inštalácia nie je automaticky dobrou inštaláciou, ak je rutinný prístup zablokovaný.
Rozmer E je uvedený ako 47,00 palcov pre model 621. Porovnajte túto hodnotu s dostupnou inštalačnou dĺžkou, polohou zatvorenej karosérie a umiestnením blízkych priečnikov alebo vybavenia.
Celkové usporiadanie by malo ponechať priestor aj pre hydraulické spoje a vizuálnu kontrolu. Konečné schválenie by malo byť založené na najnovšom výkrese a kompletnej obálke pohybu.
Motorový kladkostroj Model 621 pre sklápače je dôležitý pre projekty zdvíhacích systémov, kde sa vyžaduje definovaný katalógový model a rozmerová referencia. Po potvrdení mechanických a hydraulických požiadaviek môže byť preskúmaný z hľadiska výroby prívesov OEM, výmenných prác a prerobení systému.
Dodaná strana Model 621 uvádza rozmery, ale neposkytuje overenú kapacitu, hodnotu pracovného tlaku, životnosť ani certifikáciu pre tento model. Tieto podrobnosti musia byť potvrdené pre skutočný projekt a nemali by byť odvodené z čísla modelu.
V prípade kontroly OEM alebo výmeny odošlite:
Tieto informácie pomáhajú HCIC vyhodnotiť montáž bez predpokladu skrytých konštrukčných alebo hydraulických detailov.
Je to motorový kladkostroj uvedený v katalógu, ktorý sa tu uvažuje pre aplikácie so systémom zdvíhania sklápacieho prívesu. Konečná vhodnosť závisí od konštrukcie prívesu, montážneho usporiadania a hydraulického systému.
Katalóg uvádza A pri 24,00 palcoch, B pri 28,63 palcoch, C pri 19,00 palcoch, D pri 5,00 palcoch, E pri 47,00 palcoch, F pri 18,00 palcoch a G pri 14,50 palcoch.
| Parameter | Katalógová hodnota |
|---|---|
| Model | 621 |
| Kategória produktu | Silový zdvihák |
| Rozmer A | 24,00 palcov |
| Rozmer B | 28,63 palca |
| Rozmer C | 19:00 |
| Rozmer D | 5,00 palca |
| Rozmer E | 47,00 palcov |
| Rozmer F | 18.00 palcov |
| Rozmer G | 14,50 palca |
Na dodanej strane Model 621 nie je uvedená žiadna overená hodnota kapacity. Kapacita sa musí posúdiť v porovnaní s úplným návrhom prívesu a požiadavkami projektu.
Nie automaticky. Pred rozhodnutím o výmene je potrebné skontrolovať upevňovacie body, stredy kolíkov, vôľu, pohyb karosérie, hydraulické spojenia a pevnosť rámu.
Rozmer E je uvedený ako 47,00 palcov. Mala by sa porovnať s dostupnou dĺžkou inštalácie, polohou uzavretého telesa, servisným prístupom a blízkymi rámovými prvkami.
Pošlite referenciu modelu, podrobnosti o prívese, nameraný inštalačný priestor, umiestnenie závesov a čapov, fotografie alebo výkresy, existujúce hydraulické informácie a požadovanú postupnosť zdvíhania.
Pre presnú cenovú ponuku pošlite nákres prívesu, montážne rozmery a dostupné hydraulické informácie do HCIC. Konečné rozhodnutie by malo použiť najnovší výkres a kompletné zdvíhacie zariadenie.
Jinan Huachen Industrial Co., Ltd. (HCIC) vyvíja a vyrába hydraulické valce a pohonné jednotky pre vozidlá a priemyselné aplikácie. V prípade projektu Model 621 môže HCIC skontrolovať dostupné informácie o inštalácii a identifikovať technické podrobnosti potrebné pre ponuku OEM alebo výmenu.
