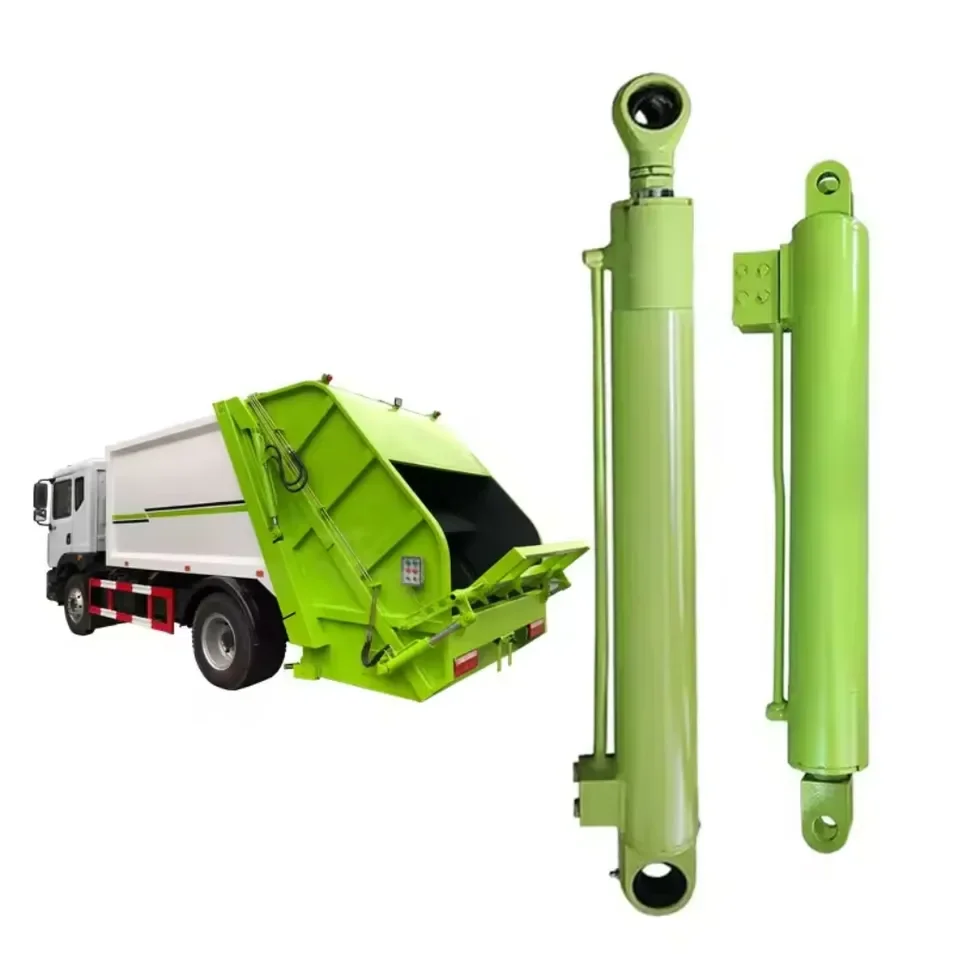

L-HYC00905 je posuvný valec zadného nakladača pre smetiarske autá s 5,5-palcovým otvorom, 2,5-palcovou tyčou a 37-palcovým zdvihom pre aplikácie s posuvným panelom.
Bore:
5,5 palcaRod:
2,5 palcaStroke:

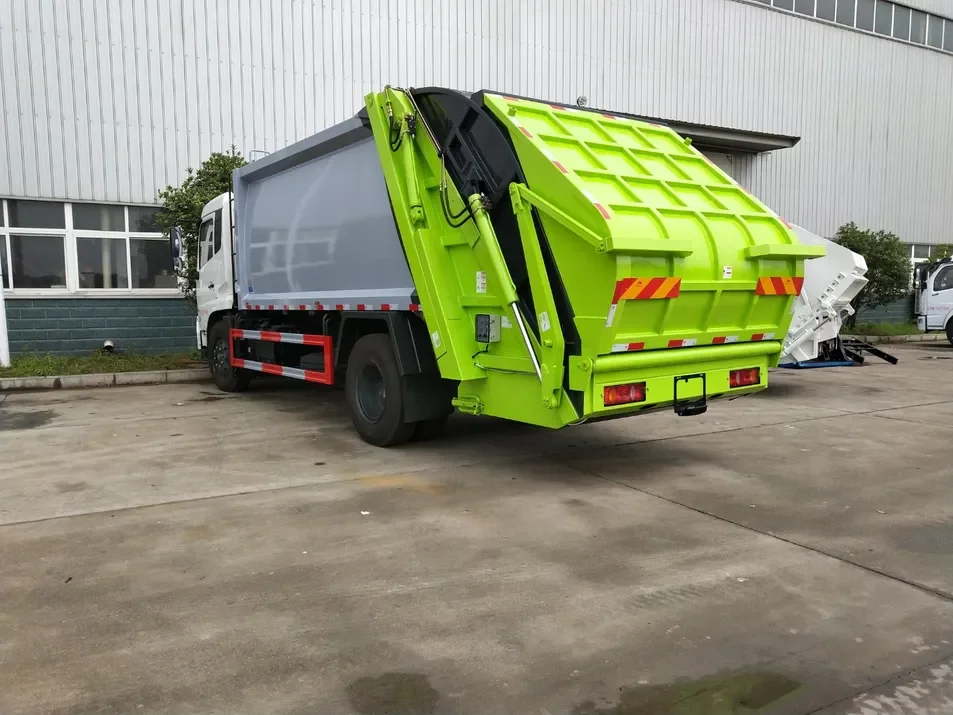

37 palcovPosuvný valec na smetiarskom aute so zadným nakladačom má inú úlohu ako ramenný valec na prednom nakladači. Funguje vo vnútri tela a posúva posuvný panel počas cyklu nakladania a prenosu. To znamená, že dostupný priestor na inštaláciu, dráha zdvihu a spojovacie body sú rovnako dôležité ako trieda sily valca.
HCIC uvádza L-HYC00905 ako L posuvný valec pre aplikácie smetiarskych vozidiel so zadným nakladačom. V katalógu je uvedené 5,5-palcové vŕtanie, 2,5-palcová tyč a 37-palcový zdvih.
| Parameter | Katalógová hodnota |
|---|---|
| Model | L-HYC00905 |
| Aplikácia | L Posuvný valec |
| Bore | 5,5 palca |
| Rod | 2,5 palca |
| Mŕtvica | 37 palcov |
Zdroj: katalóg HCIC-2026, súbor PDF, strana 11, tlačený katalóg, strana 19. Informácie o produkte zadného nakladača HCIC tiež uvádzajú L-HYC00905 s rovnakými hodnotami vŕtania, tyče a zdvihu.
Posuvný panel sa nepohybuje jednoducho v priamom smere bez odporu. Valec pracuje v telese zadného nakladača, kde pohyb ovplyvňuje balený materiál, trenie vedenia a meniace sa podmienky zaťaženia. Ak je zdvih príliš krátky, panel nemusí dokončiť zamýšľanú dráhu. Ak je montážna poloha nesprávna, valec môže dosiahnuť nepriaznivý uhol alebo stratiť užitočnú mechanickú výhodu.
5,5-palcové vŕtanie a 37-palcový zdvih popisujú samotný valec. Samy o sebe nedokazujú, že sa hodí na každú korbu so zadným nakladačom. Je potrebné skontrolovať vodiacu lištu, rozstup kolíkov, zasunutú dĺžku, polohu portu a hydraulický riadiaci obvod.
Toto je praktický rozdiel medzi katalógovou zhodou a potvrdenou náhradou.
Tento model je relevantný pre kupujúcich pracujúcich s:
Je to užitočné najmä vtedy, keď kupujúci už má referenciu valca L Slide a chce si overiť rozmery valca pred zadaním objednávky na výmenu.
Na kontrolu posuvného valca zadného nakladača pošlite nasledovné, ak sú k dispozícii:
Fotografia valca inštalovaného vo vnútri tela je často užitočnejšia ako detailný záber samotnej hlavne. Zobrazuje skutočný montážny uhol, dostupnú vôľu a vzťah medzi valcom a posuvným panelom.

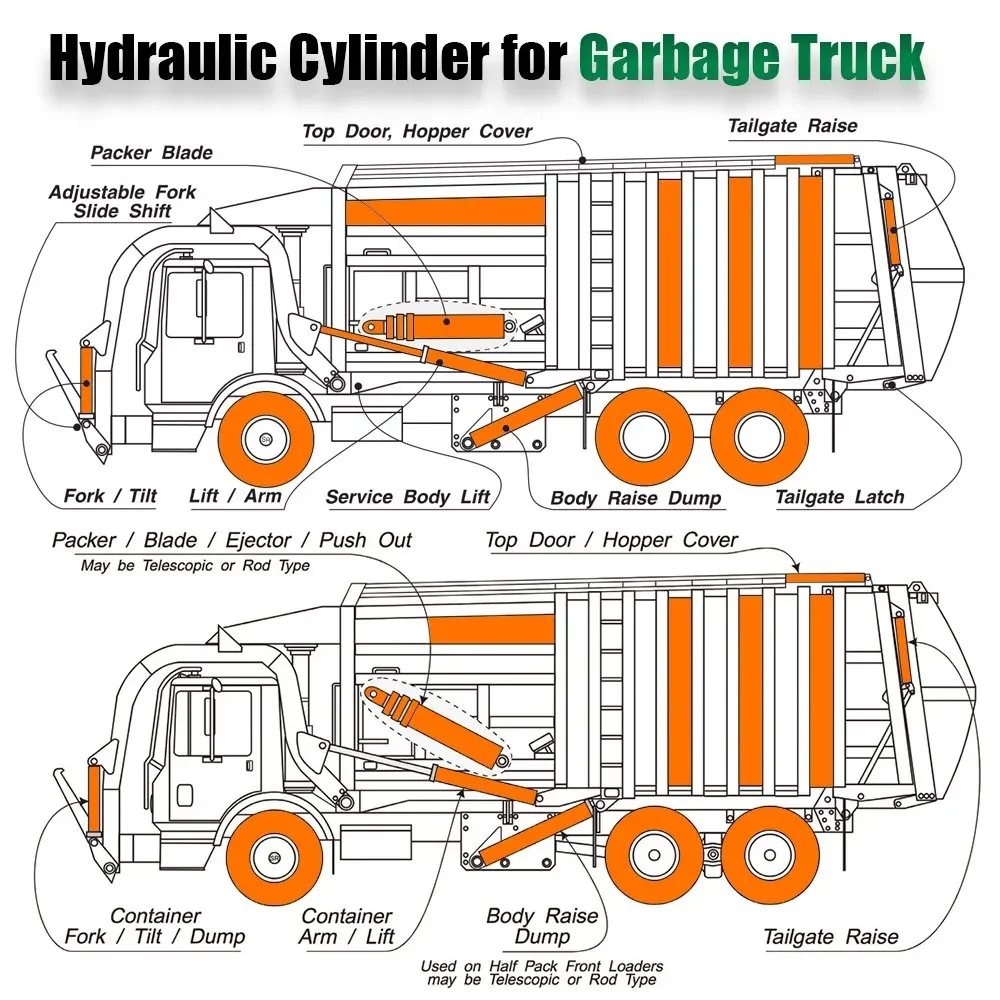

Informácie o valcoch so zadným nakladačom HCIC pokrývajú aplikácie posuvných, zametacích a ubíjacích zariadení. V prípade L-HYC00905 by sa prvá recenzia mala zamerať skôr na konfiguráciu L Slide Cylinder než na zmiešavanie špecifikácií z iných mechanizmov zadného nakladača.
Ak pôvodný model už nie je k dispozícii, náhrada by sa mala skontrolovať z úplných údajov o inštalácii. Vývrt a zdvih sú len východiskovým bodom. Geometria pripojenia a pracovný priestor určujú, či valec môže vykonávať rovnaký pohyb v korbe nákladného vozidla.
Katalóg HCIC ho identifikuje ako L Slide Cylinder pre použitie so zadným nakladačom na smetiarske auto.
V katalógu je uvedené 5,5-palcové vŕtanie, 2,5-palcová tyč a 37-palcový zdvih.
Nie automaticky. Montážne body, zasunutá dĺžka, usporiadanie portov, prevádzkový tlak a geometria posúvača sa tiež musia zhodovať.
Ovládajú rôzne mechanizmy v tele so zadným nakladačom. Posuvný valec posúva posuvný mechanizmus; baliaci mechanizmus ovláda baliaci valec. Ich rozmery a montážne požiadavky by sa nemali považovať za vzájomne zameniteľné.
Vlastná recenzia môže byť založená na výkrese, vzorke, referencii OEM alebo úplných rozmerových informáciách. Konečná konfigurácia by mala byť potvrdená pred výrobou.
