Nožnicový kladkostroj HC-416 pre zdvíhacie systémy sklápacích prívesov s 5-palcovým otvorom, 16-palcovým zdvihom, katalógovou nosnosťou 5–11,4 ton a približnou hmotnosťou 229 lb.

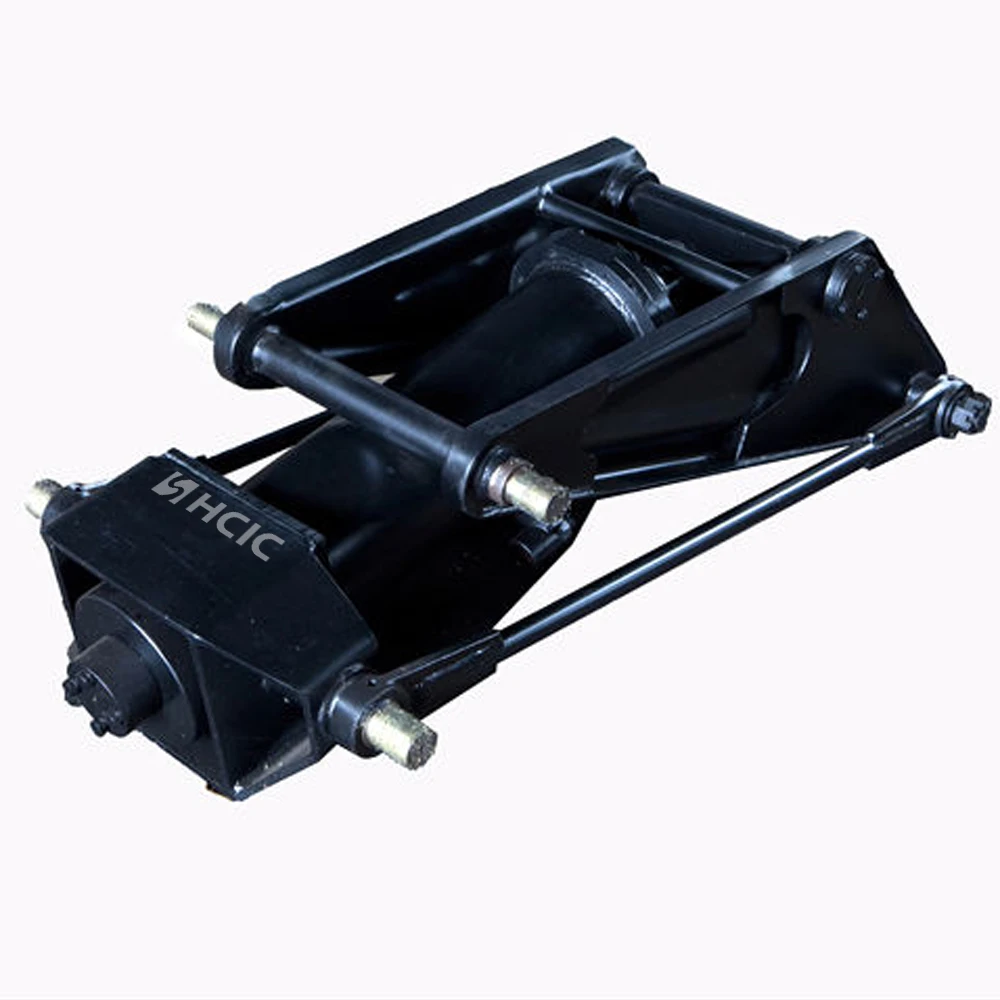

HC-416 je nožnicový kladkostroj uvedený v katalógu HCIC-2026 pre zdvíhacie systémy sklápacích prívesov. Kombinuje hydraulický valec s nožnicovým mechanizmom, rámom a montážnymi komponentmi, aby sa pohyb valca zmenil na riadený zdvih telesa sklápača.
Tento model je praktickým východiskovým bodom pre výrobcov prívesov a kupujúcich náhradných dielov, ktorí potrebujú kompaktný hydraulický sklápač prívesu s definovanou rozmerovou obálkou. Konečná vhodnosť stále závisí od rámu prívesu, hmotnosti karosérie, polohy závesu, požadovaného uhla vyklápania a hydraulického okruhu.
| Parameter | Katalógová hodnota |
|---|---|
| Model | HC-416 |
| Typ produktu | Nožnicový kladkostroj pre sklápač |
| Dĺžka tela | 40,4 palca |
| Bore | 5 palcov |
| Mŕtvica | 16 palcov |
| Rod | 2 palce |
| Montážna výška | 4,97 palca |

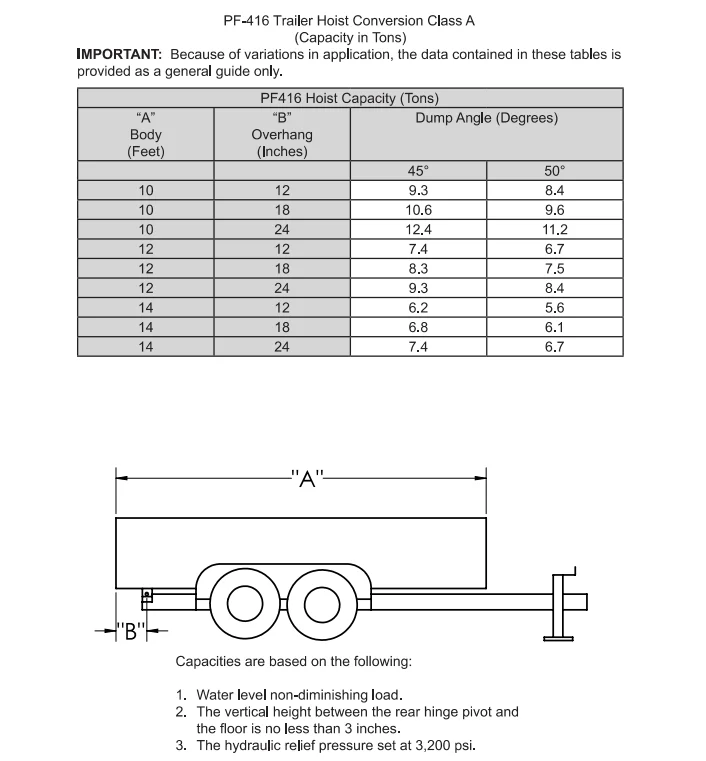

| Katalógový rozsah kapacity | 5-11,4 ton |
| Približná hmotnosť | 229 libier |
Vyššie uvedené hodnoty sú prepísané z tabuľky Nožnicový kladkostroj pre vyklápací príves v dodanom katalógu HCIC-2026, PDF, strana 15. Rozsah kapacity je katalógový odkaz na preskúmanie aplikácie, nie univerzálne hodnotenie užitočného zaťaženia pre každý dizajn prívesu.

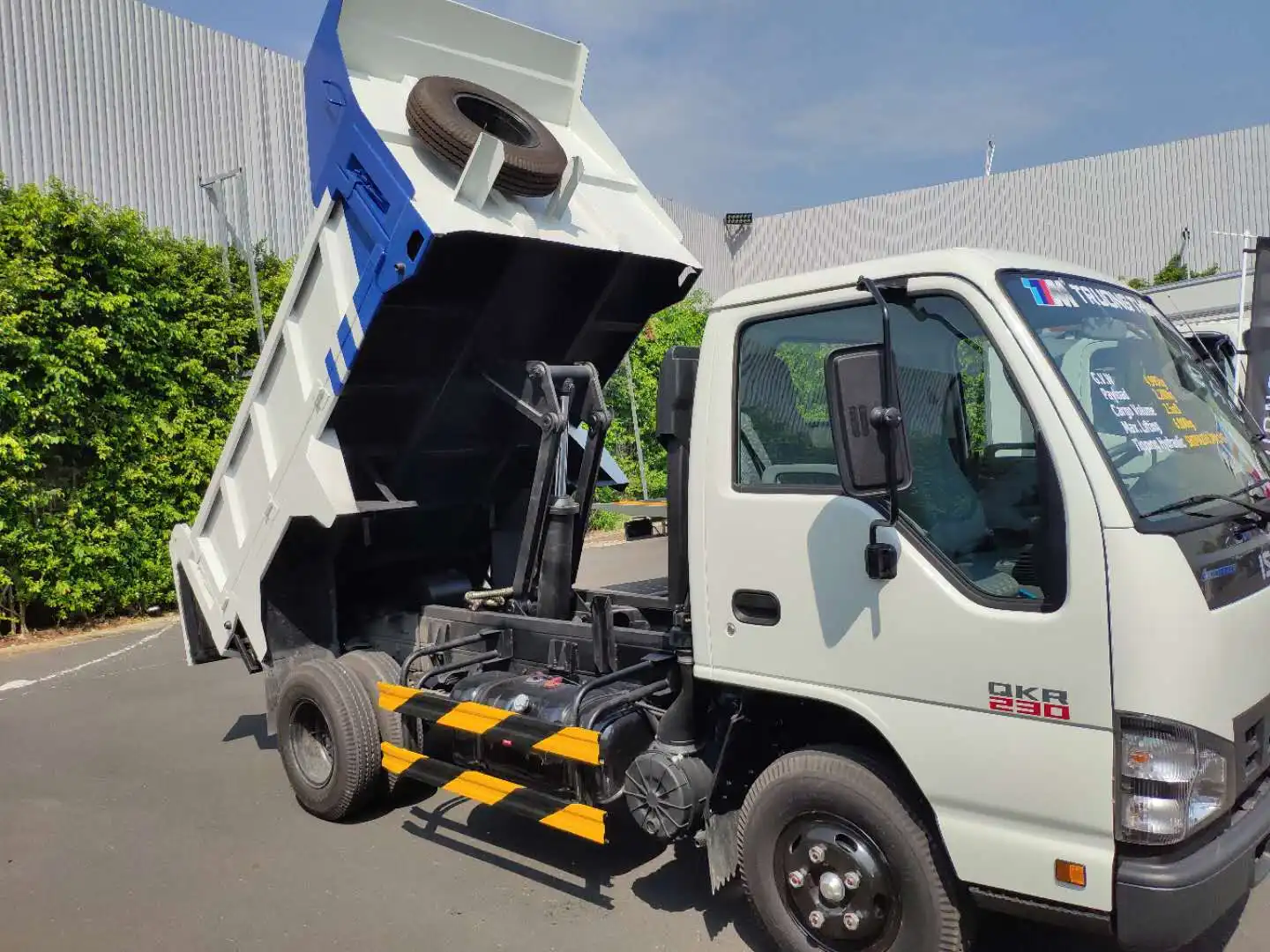

Priamy hydraulický valec neposkytuje vždy najlepšiu geometriu zdvíhania rámu prívesu. Nožnicový mechanizmus mení vzťah medzi pohybom valca a pohybom tela, čím pomáha zdvíhaciemu systému pracovať v rámci definovaného inštalačného priestoru.
HC-416 je relevantný, keď stavebník potrebuje balík kladkostroja s priemerom 5 palcov a 16 palcov zdvihu pre príves v rozsahu použitia v katalógu 5–11,4 ton. Kladkostroj by mal byť prehodnotený ako súčasť kompletného zdvíhacieho systému, a nie vyberaný zo samotného vývrtu valca.
Nožnicová geometria, polohy otočných čapov a záves tela určujú, aká veľká sila pôsobí na teleso sklápača v rôznych bodoch výťahu. Príves, ktorý sa dá ľahko začať zdvíhať, môže vyžadovať inú silu a uhol v blízkosti hornej časti cyklu vyklápania. Preto sú výkresy rámu a kontroly pohybu dôležité pred schválením výroby.
Katalóg uvádza dĺžku tela 40,4 palca a montážnu výšku 4,97 palca pre HC-416. Porovnajte tieto hodnoty s rámom prívesu, priečnymi nosníkmi a dostupným priestorom pod korbou vyklápača. Skontrolujte tiež vôľu, keď sa karoséria pohybuje zo zatvorenej polohy do požadovaného uhla vysypania.
5-palcové vŕtanie, 16-palcový zdvih a 2-palcová tyč popisujú údaje hlavného valca, ale samy o sebe nedefinujú úplný výsledok zdvihu. Nožnicové ramená, otočné čapy, pánt tela a montážne konzoly ovplyvňujú skutočnú dráhu sily.
Kladkostroj musí byť inštalovaný rovno. Tesné alebo nesprávne zarovnané čapy môžu vytvárať odpor, ktorý hydraulický okruh nedokáže opraviť. Pred testovaním sa uistite, že kolíky sú usadené, konzoly sú správne podopreté a ramená nožníc sa môžu pohybovať cez zamýšľaný oblúk.

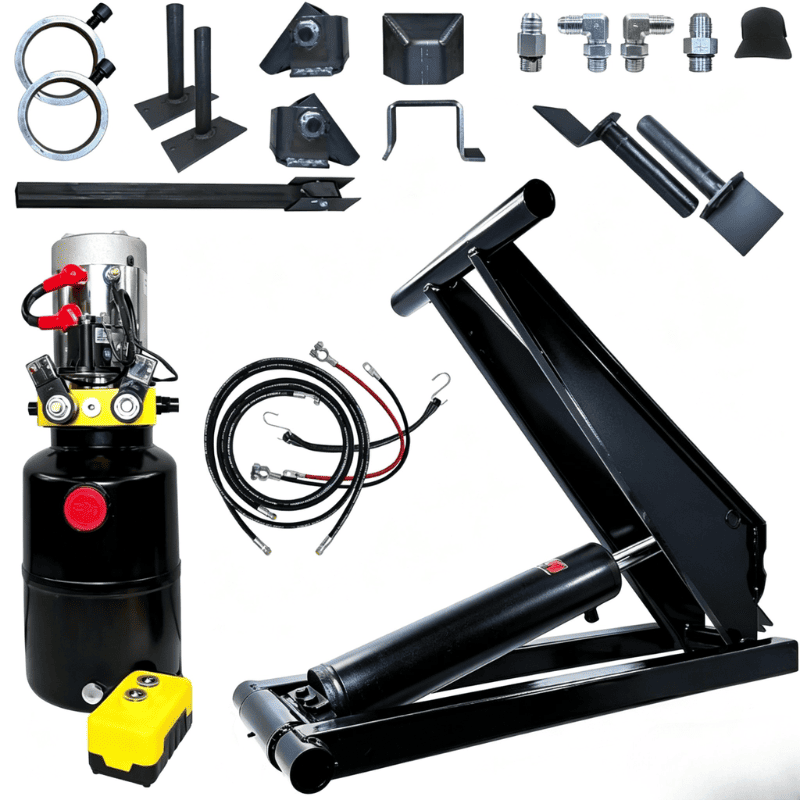

Katalóg popisuje súpravy nožnicových kladkostrojov s čerpadlom, oceľovou nádržou, hadicou, armatúrami, ventilom na reguláciu zaťaženia, súpravou podpery a káblami batérie. Pre projekt by mala byť potvrdená presná konfigurácia súpravy. Čerpadlo, poistná ochrana, hadice a riadiaci ventil musia zodpovedať prevádzkovým požiadavkám valca a prívesu.
Funkcia kontroly zaťaženia je dôležitá v systéme sklápacieho prívesu, pretože karoséria nesmie nekontrolovane klesnúť, ak sa zmení tlak alebo podmienky hadíc. Konštruktér zariadenia by mal pred uvedením do prevádzky skontrolovať skutočné usporiadanie ventilov a pokyny na inštaláciu.
HC-416 môže byť zvažovaný pre OEM zostavy sklápacích prívesov, prácu na výmenu vozového parku a modernizáciu prívesov, kde dostupný priestor rámu a požiadavky na zdvíhanie zodpovedajú katalógovým údajom.
Typické diskusie o projekte zahŕňajú jednonápravové alebo tandemové sklápače, úžitkové prívesy, poľnohospodárske prívesy a prívesy ľahkej konštrukcie. Správna voľba závisí od skutočnej hmotnosti tela, užitočného zaťaženia, geometrie závesu, požadovaného uhla vyklápania a prevádzkového prostredia.
Nepoužívajte rozsah 5–11,4 ton ako samostatné schválenie. Užitočné zaťaženie, štruktúra karosérie a rozloženie zaťaženia môžu zmeniť sily v zdvíhacom systéme. Pred výmenou iného kladkostroja za HC-416 je potrebné vykonať technickú kontrolu.
Pre cenovú ponuku nožnicového kladkostroja HC-416 alebo recenziu výmeny pošlite:
Tieto detaily umožňujú posúdiť kladkostroj, valec a hydraulickú pohonnú jednotku ako jeden systém.
HC-416 poskytuje konštruktérom sklápacích návesov definovaný model nožnicového zdvíhacieho zariadenia na vyhodnotenie: 40,4-palcová dĺžka tela, 5-palcové vŕtanie, 16-palcový zdvih, 4,97-palcová montážna výška a rozsah katalógovej kapacity 5–11,4 ton.
Pred objednávkou pošlite rozloženie prívesu, požiadavky na zdvíhanie a hydraulické údaje do HCIC na posúdenie špecifické pre daný projekt
