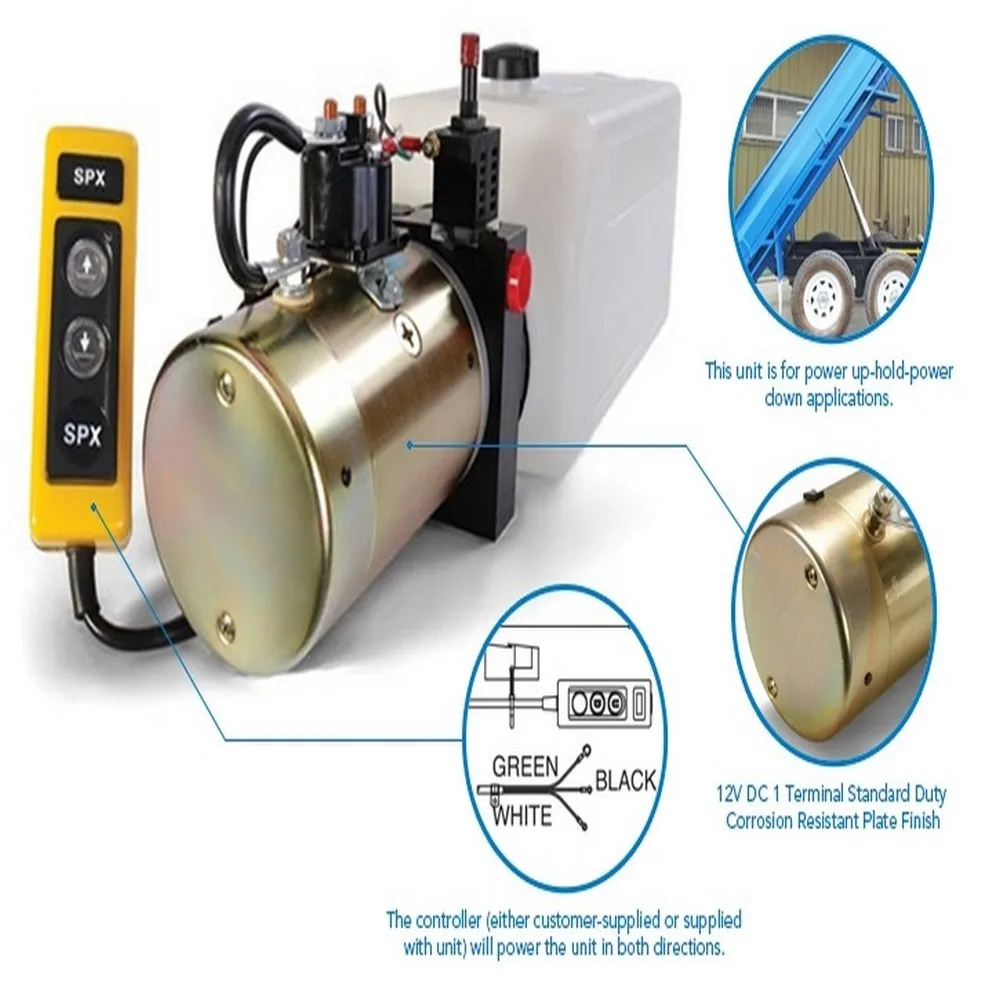

Jednočinná hydraulická pohonná jednotka pre sklápače

Jednočinná hydraulická pohonná jednotka HCPGS pre sklápače je určená pre okruhy, ktoré poháňajú smer zdvíhania a využívajú na spúšťanie vlastnú hmotnosť stroja alebo samostatné vratné zariadenie. Katalóg HCIC uvádza tento model ako jednočinnú jednotku s prietokom 1,2 GPM, portom SAE #6, 4-galónovou nádržou, 3 000 PSI a solenoidom ovládaným 2-cestným, 2-polohovým ventilom.

Táto kombinácia je užitočná, keď príves potrebuje skôr priamočiary okruh napájania než hydraulický výkon v oboch smeroch valcov. Správna aplikácia stále závisí od valca, dráhy nákladu, geometrie prívesu, systému batérie, vedenia hadíc a spôsobu ovládania.

---

I. Špecifikácie HCPGS

Ide o katalógové identifikačné hodnoty. Nemali by sa považovať za univerzálnu nosnosť, garantovanú rýchlosť alebo kompletnú elektrickú špecifikáciu pre každý príves.

---

II. Ako funguje okruh HCPGS

Jednočinný HPU posiela stlačený olej na jednu pracovnú stranu valca. Keď je solenoidový ventil napájaný, čerpadlo dodáva prietok na zdvihnutie alebo vysunutie pripojeného ovládača. Po odstránení príkazu sa okruh zmení na svoj návratový stav podľa zvoleného dizajnu prívesu. Skutočné správanie pri spúšťaní závisí od typu valca, hmotnosti karosérie, mechanickej odolnosti, usporiadania riadenia zaťaženia a spätnej dráhy.

Toto je hlavný rozdiel medzi jednočinnou jednotkou a obvodom zapnutia/vypnutia. Ak príves vyžaduje, aby HPU poháňal valec v oboch smeroch, jednočinná konfigurácia HCPGS nie je automaticky správnou voľbou. Pred objednávkou je potrebné skontrolovať valec a riadiacu sekvenciu.

---

III. Vlastnosti produktu, ktoré sú dôležité pri inštalácii prívesu

3.1--Jednoduché jednočinné ovládanie

2-cestný, 2-polohový solenoidový ventil poskytuje HCPGS cielené usporiadanie ovládania pre jednočinný okruh. To môže uľahčiť kontrolu hydraulickej schémy, keď príves potrebuje iba zdvíhanie s pohonom a definovanú dráhu spúšťania.

3.2--1.2 katalógový tok GPM

Uvedený prietok je východiskovým bodom pre odhad rýchlosti. Skutočný pohyb prívesu závisí od objemu valca, zaťaženia, obmedzenia ventilu, dĺžky hadice, stavu batérie a prietoku dostupného v otvore valca. Nekonvertujte katalógový tok priamo na garantovaný čas výpisu bez kontroly celého systému.

3,3--4-galónová nádrž

4-galónová nádrž poskytuje objem nádrže uvedený pre tento model. Potrebná prevádzková hladina oleja sa musí kontrolovať podľa objemu valca, objemu hadice, montážneho uhla, stavu spiatočky a dostupného servisného priestoru. Samotná hodnota nádrže nepotvrdzuje, že každý valec a karoséria prívesu budú kompatibilné.

3.4--SAE #6 port pripojenie

Port SAE #6 sa musí zhodovať s hadicou, adaptérom a montážnym štandardom použitým na prívese. Pred inštaláciou jednotky do skrinky na náradie alebo do priestoru rámu skontrolujte identifikáciu závitu, metódu tesnenia, polomer ohybu hadice a prístup na utiahnutie.

3.5 – Integrácia kompaktného prívesu

HCPGS je uvedený v sekcii HPU sklápacieho prívesu HCIC. Pre praktickú inštaláciu by mal kupujúci ešte potvrdiť montážne otvory, vôľu motora a nádrže, vedenie kábla batérie, umiestnenie diaľkového ovládania a ochranu pred úlomkami na ceste.

---

IV. Kam sa hodí tento HPU

HCPGS je možné skontrolovať pre sklápače a súvisiace zariadenia pomocou jednočinného hydraulického okruhu. Môže vyhovovať výrobe prívesu OEM, projektu výmeny alebo oprave vozového parku, keď pripojený valec a spôsob spúšťania zodpovedajú aplikácii.

Nejde o univerzálnu náhradu dvojčinnej pohonnej jednotky. Príves využívajúci poháňané zaťahovanie, okruh hydraulického zdviháka alebo dvojsmernú riadiacu sekvenciu môže vyžadovať inú konfiguráciu ventilov.

---

V. Čo je potrebné potvrdiť pred objednávkou

Pošlite nasledujúce informácie s dopytom HCPGS:

1. Vŕtanie valca, priemer tyče a zdvih
2. Typ valca a montážne usporiadanie
3. Požadovaná postupnosť vysúvania a spúšťania
4. Telesná hmotnosť prívesu a informácie o trase nákladu
5. Napätie batérie a dostupná dĺžka kábla
6. Dĺžka hadice, štandard portu a detaily montáže
7. Dostupný montážny priestor a požiadavky na ochranu
8. Či je čerpadlo zdieľané so zdvihákom alebo inou hydraulickou funkciou
9. Fotografie aktuálnej jednotky a typového štítku, ak ide o náhradu

Tieto informácie umožňujú, aby bol HPU kontrolovaný ako súčasť systému prívesu, namiesto toho, aby bol vybraný iba podľa veľkosti alebo tlaku nádrže.

---

VI. FAQ

---

VII. Záver

Jednočinná hydraulická hnacia jednotka HCPGS pre sklápače je definovaná katalógová možnosť pre okruh napájania. Jeho kľúčové identifikačné body sú jednočinný typ, prietok 1,2 GPM, port SAE #6, 4-galónová nádrž, špecifikácia 3 000 PSI a 2-cestný, 2-polohový solenoidový ventil.

Pre spoľahlivú cenovú ponuku poskytnite údaje valca, usporiadanie prívesu, elektrické napájanie a postupnosť spúšťania. HCIC potom môže skontrolovať, či konfigurácia HCPGS zodpovedá kompletnému hydraulickému systému.

---

VIII. O HCIC

HCIC dodáva hydraulické valce, hydraulické agregáty a súvisiace hydraulické komponenty pre dopravu, manipuláciu s odpadom, stavebné a priemyselné zariadenia. Vhodnosť konečného produktu by mala byť potvrdená na základe úplného návrhu stroja a príslušných bezpečnostných požiadaviek.
