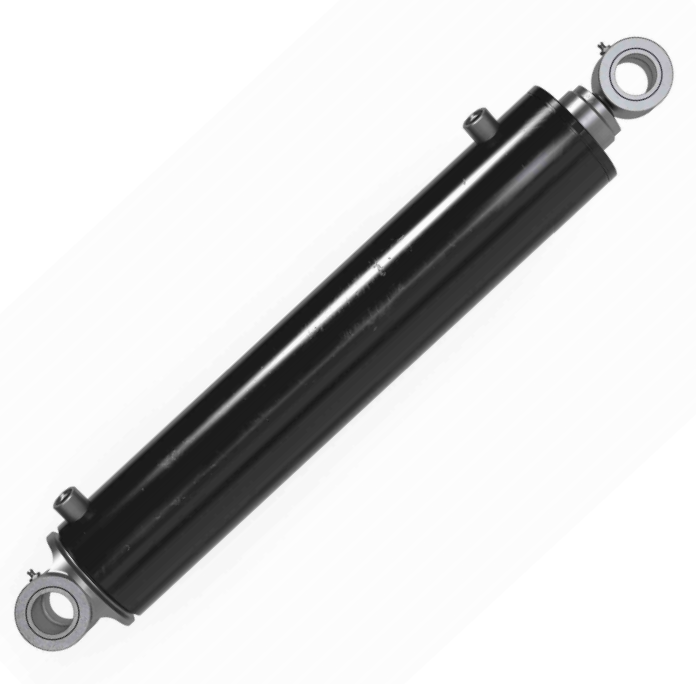

Posuvný hydraulický valec pre smetiarske autá so zadným nakladačom

Posuvný hydraulický valec M-1419165 je uvedený v katalógu HCIC-2026 pod hydraulickými valcami zadného nakladača na smetiarske auto. Jeho katalógový popis je posuvný valec, s 5-palcovým vŕtaním, 4-palcovou tyčou a 32,5-palcovým zdvihom.

Posuvný hydraulický valec funguje ako súčasť vnútorného mechanizmu na manipuláciu s materiálom zadného nakladača. Mal by sa hodnotiť spolu s posuvnou doskou, vodidlami, čapmi, konštrukciou karosérie a hydraulickým okruhom. Hydraulický valec s rovnakým menovitým otvorom nie je automaticky správnou náhradou, ak sa zdvih, veľkosť tyče, montážne stredy alebo dráha pohybu líšia.

---

I. M-1419165 Špecifikácie

Katalógový záznam neuvádza pre M-1419165 špecifický pracovný tlak, hmotnosť, špecifikáciu portu, uzavretú dĺžku alebo triedu materiálu. Tieto podrobnosti musia byť potvrdené pre skutočnú konfiguráciu stroja a výmenu.

---

II. Štruktúra produktu a prevádzková logika

M-1419165 využíva rozmerový vzťah 5-palcového otvoru a 4-palcovej tyče na vytvorenie riadeného lineárneho pohybu v rámci posuvného mechanizmu zadného nakladača. Veľký priemer tyče je dôležitým odkazom na montáž, pretože ovplyvňuje oblasť na strane tyče, usporiadanie vodidiel, montážne spojenie a dostupnú vôľu.

32,5-palcový zdvih opisuje lineárny zdvih valca. Skutočná dráha posuvnej dosky závisí od vodiacich koľajníc, polohy čapu alebo čapu, mechanických zarážok a tvaru tela zadného nakladača. Z tohto dôvodu sa pri výmene musí merať valec v oboch koncových polohách, nielen porovnávať katalógový zdvih.

Katalóg umiestňuje M-1419165 do sekcie smetiarskeho auta so zadným nakladačom a identifikuje ho špecificky ako posuvný valec. Tento popis aplikácie pomáha kupujúcemu zamerať dopyt na posuvný pohyb a zarovnanie vodidiel namiesto toho, aby sa s dielom zaobchádzalo ako s priemyselným valcom na všeobecné použitie.

---

III. Kontrola inštalácie a výberu

Pred objednaním M-1419165 skontrolujte:

• Posuvný mechanizmus:Skontrolujte, či sa valec pohybuje posuvnou funkciou, ktorú vyžaduje telo zadného nakladača.
• Montážne strediská:Odmerajte montážnu vzdialenosť v úplne zatiahnutej a úplne vysunutej polohe.
• Vôľa otvoru a tyče:Skontrolujte 5-palcovú hlaveň a 4-palcovú tyč proti vodidlám, krytom a blízkym štruktúram.
• Dráha ťahu:Porovnajte 32,5-palcový katalógový zdvih so skutočným zdvihom a dorazmi posuvnej dosky.
• Uloženie kolíka a držiaka:Zaznamenajte priemery kolíkov, šírku vidlice, detaily puzdier a zarovnanie konzoly.
• Hydraulický okruh:Poskytnite informácie o existujúcom tlaku, prietoku, ventile a porte na technickú kontrolu.
• Stav sprievodcu:Pred inštaláciou náhradného valca skontrolujte vodiace lišty a štruktúru tela.
• Servisný prístup:Uistite sa, že tesnenia, povrch tyče, spoje a montážne body možno bezpečne kontrolovať.

Nemalo by sa očakávať, že posuvný valec prekoná ohnuté vedenie alebo zadretú posuvnú dosku. Nadmerný mechanický odpor môže ovplyvniť celý obvod a môže spôsobiť, že výmena zvuku bude vyzerať ako nesprávna časť.

---

IV. Aplikácie

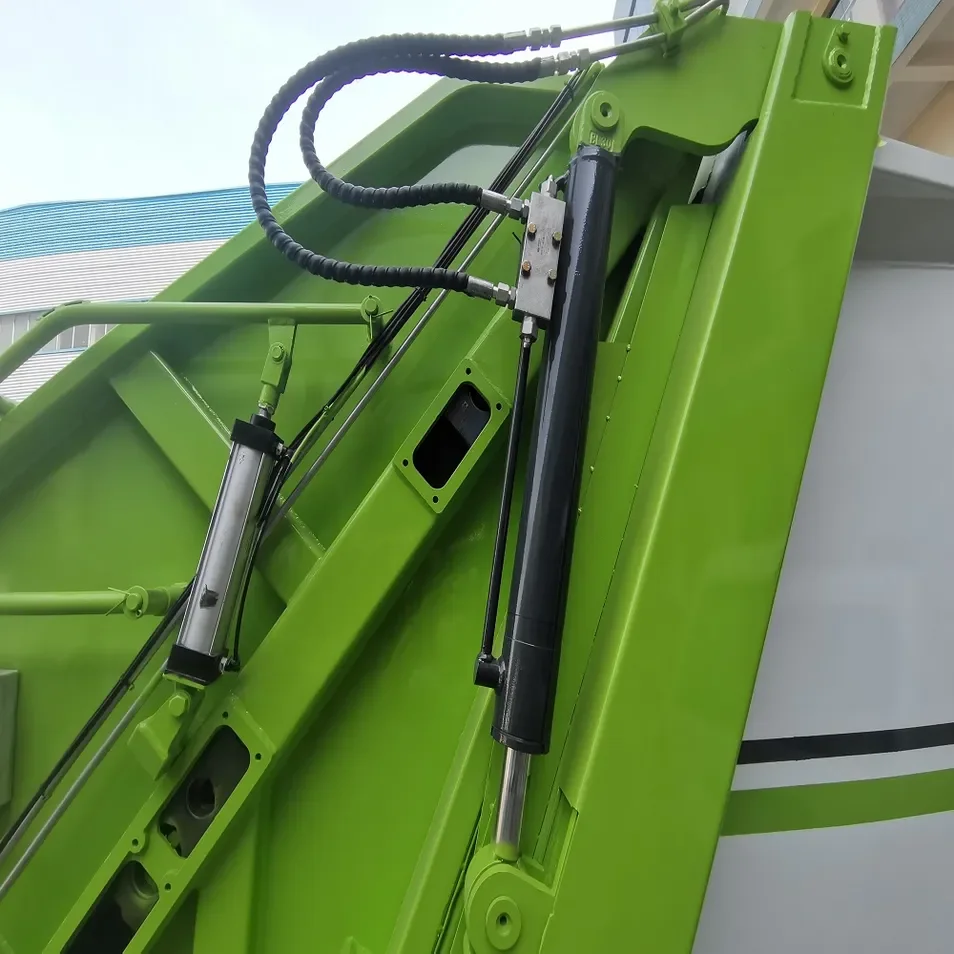

V katalógu HCIC je uvedený posuvný hydraulický valec M-1419165 pre hydraulické systémy zadného nakladača smetiarskeho auta. Môže sa preto zvážiť pre integráciu OEM zadného nakladača, zásobovanie výmenou valcov a údržbu vozového parku, kde sú rozmery modelu a posuvný mechanizmus kompatibilné.

Aplikačný štítok nezaručuje univerzálne prispôsobenie. Karosérie zadného nakladača sa môžu líšiť v usporiadaní vodidiel, rozmeroch posúvača, postupnosti nakladania a hydraulických ovládacích prvkoch. Tieto rozdiely je potrebné pred nákupom skontrolovať.

---

V. Prečo je popis modelu dôležitý

Pri nákupe náhradných dielov je „posuvný valec“ užitočnejší ako všeobecný štítok hydraulického valca, pretože spája komponent s konkrétnou funkciou stroja. Kupujúci môže použiť tento popis na usporiadanie technického dotazu okolo:

• Posuvné cestovanie
• Pohyb vodidla a taniera
• Rozmery montážneho stredu
• Vôľa tela
• Hydraulická rýchlosť a tlak
• Kontrola koncovej polohy

Tento prístup založený na funkcii znižuje riziko výberu valca len preto, že jeho vŕtanie vyzerá podobne ako existujúca časť.

---

VI. Kontrolný zoznam dopytu po OEM a výmene

Odoslať HCIC:

• Existujúce fotografie M-1419165 alebo údaje na štítku
• Typ karosérie zadného nakladača a výkresy posuvného mechanizmu
• Potvrdenie vŕtania, tyče a zdvihu
• Vysunuté a zasunuté rozmery montážneho stredu
• Detaily čapu, vidlice, konzoly a puzdra
• Hydraulická schéma, informácie o tlaku a prietoku
• Usporiadanie portu a hadice
• Stav posuvnej dosky a vedenia
• Prevádzkový cyklus a podmienky odpadového materiálu
• Množstvo a miesto určenia

Ak pôvodný valec zlyhal, priložte obrázky tyče, hlavne, upevňovacích bodov a vodidiel. Okolitý mechanizmus môže byť relevantný pre preskúmanie výmeny.

---

VII. FAQ

---

VIII. Záver

Posuvný hydraulický valec M-1419165 je katalógom definovaný posuvný valec pre aplikácie so zadným nakladačom. Jeho kľúčové identifikačné údaje sú 5-palcový otvor, 4-palcová tyč, 32,5-palcový zdvih a katalógový popis „Slide Cylinder“.

Tieto hodnoty poskytujú praktický východiskový bod pre otázky OEM a náhrady, ale spoľahlivé rozhodnutie si vyžaduje viac než len nudné porovnanie. Odošlite nákres posuvného mechanizmu, montážne rozmery, informácie o hydraulickom okruhu a stav vodidiel, aby HCIC mohol posúdiť M-1419165 v porovnaní s kompletným systémom smetného vozíka.

---

IX. O HCIC

HCIC, tiež známy ako Jinan Huachen Industrial Co., Ltd., vyvíja a vyrába hydraulické valce, hydraulické pohonné jednotky a súvisiace komponenty pre vozidlá, manipuláciu s odpadom a priemyselné aplikácie. Vhodnosť konečného produktu by mala byť potvrdená vzhľadom na skutočnú konštrukciu stroja a prevádzkové podmienky.
