Teleskopické valce poskytujú dlhý zdvih z veľmi kompaktnej zasunutej dĺžky. HCIC má skúsenosti s navrhovaním teleskopických pre množstvo priemyselných odvetví a aplikácií a môže s vami spolupracovať pri navrhovaní jednočinnej, jednočinnej/dvojčinnej kombinácie alebo dvojčinnej konštrukcie.
Jednočinné valce využívajú hydraulický tlak na vysúvanie a zasúvanie v dôsledku zaťaženia gravitáciou alebo inou vonkajšou silou.
Hydraulický prietok a tlak rozširuje valec
Gravitácia alebo iná vonkajšia sila valec stiahne
Drží pozíciu
Dlhý zdvih v kompaktnej uzavretej dĺžke
Väčší vonkajší priemer ako valce tyče
Menej zložitý dizajn ako dvojčinný
Dvojčinné valce využívajú hydraulickú silu na vysúvanie aj zasúvanie.
Hydraulická sila zasúva valec na rozdiel od gravitácie/sily
Sťahovacia sila je schopná ťahať náklad
Bežné teleskopické valce
Oba porty sú umiestnené na konci tyče
Piestové tesnenia sú zvyčajne liatinové krúžky
Valec nie je navrhnutý tak, aby udržal náklad v presných polohách (driftovanie)
Minimálny prietok potrebný na zabránenie zastavenia
Špeciálne funkcie môžu byť navrhnuté do teleskopických valcov
Oba porty na valcovom dizajne zabraňujú pohybu hadíc a opotrebovaniu
Pozitívne tesnenia piestu umožňujú valcu udržať zaťaženie a eliminovať požiadavku na minimálny prietok
Menej mŕtvych dĺžok na stupeň ako konvenčné dvojčinné teleskopické
VOLITEĽNÉ VLASTNOSTI
Pracovný tlak až 5000 PSI
2 až 5 pracovných sekcií
Do priemeru hlavne 20 €
K dispozícii sú alternatívne povlaky valcových rúrok vrátane nitridu, chrómu nad niklom, plazmového nástreku
Dĺžka zdvihu až 480 € (40 stôp)
Dostupné sú alternatívne materiály tyče vrátane uhlíkovej ocele, presne honovaných, tvrdo chrómovaných stupňov.
Voliteľná integrovaná konštrukcia opracovaného piestu
Oceľová alebo tvárna konštrukcia upchávky s vnútorným závitom
Voliteľné koncové uchytenia: čapy, vidlica, jazýček, priečna rúrka, guľové ložisko, vlastné puzdro, krížový vŕtaný otvor
Nový dvojčinný teleskopický valec HCIC 4TSG-E180-3035.3 je vhodný pre sklápače, žeriavy a iné ťažké zariadenia. So 180 mm vŕtaním, zdvihom 3 035,3 mm, kompaktným dizajnom, odolnou konštrukciou a úplným testovaním v továrni ide o cenovo výhodné a spoľahlivé hydraulické riešenie.
Viacstupňový hydraulický valec HCIC'S Parker 5TG-E206-5588: ideálny pre priemyselné úlohy s vysokým zaťažením. Teleskopická konštrukcia z legovanej ocele sa hodí do úzkych priestorov, nízke dlhodobé náklady pre globálnych B2B kupujúcich.

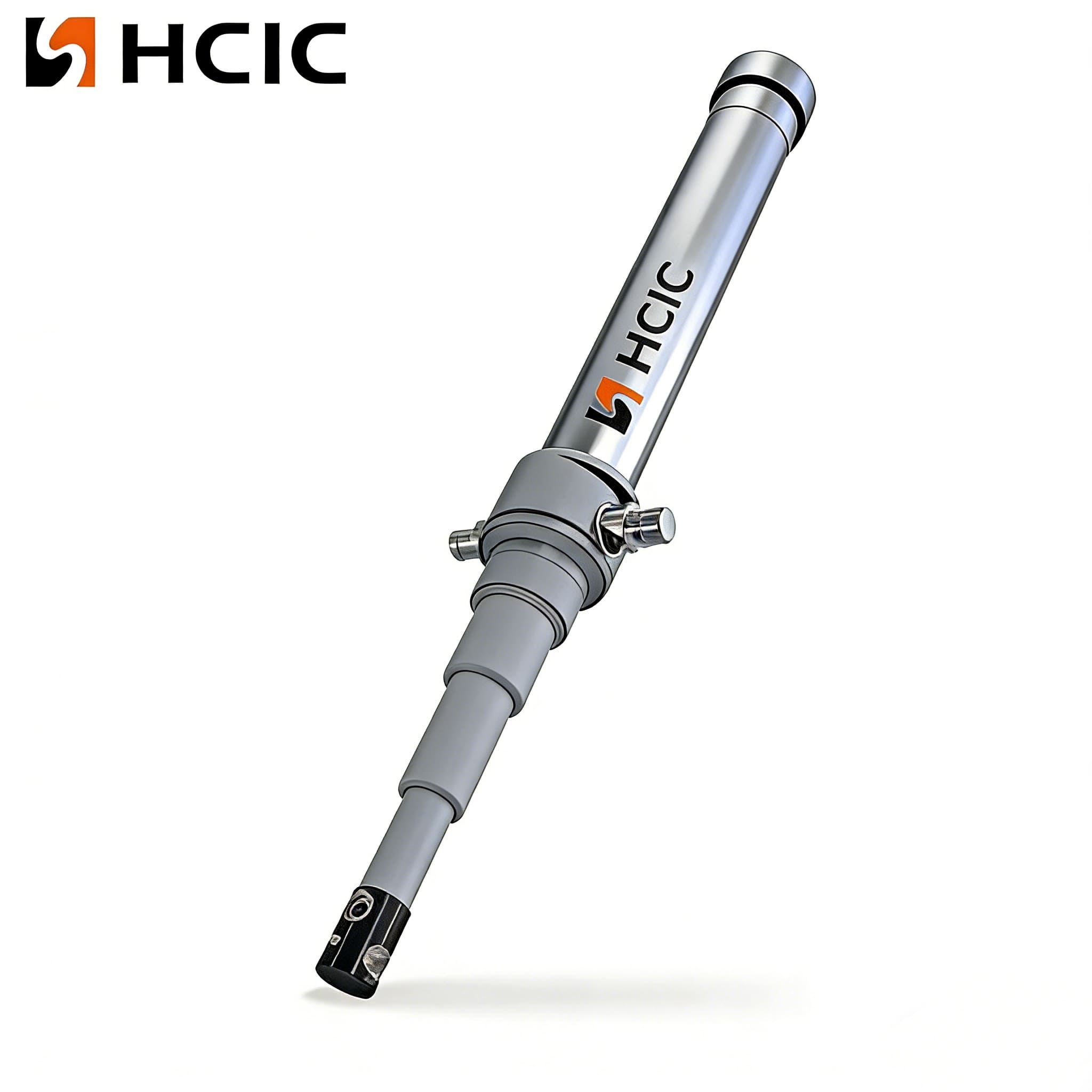

Viacstupňové valce HCIC 3TG92-3048 pre malé prívesy zvládajú 12-tonové zaťaženie. Konštrukcia z vysokopevnostnej ocele, flexibilné podmienky hromadnej objednávky, dodanie 8-12 týždňov po celom svete.
Viacstupňové teleskopické valce HCIC 3TG80-2286 sú vhodné pre malé prívesy s nosnosťou 7 ton. Ponúkame hromadné objednávky s flexibilnými podmienkami, dodanie 8-12 týždňov po celom svete.
Predný teleskopický hydraulický valec HCIC (FC137-4-4280): 2-6 stupňové objímky, zdvih 4280 mm, odolnosť voči tlaku 20-35 MPa, prispôsobivosť -40℃~200℃. O 15-20% rýchlejšie zdvíhanie, o 30% vyššia stabilita svahu, certifikované ISO9001/CE, prispôsobiteľné.
Hydraulický valec prívesu HCIC 5TG-E90x1256 pre malé prívesy odstraňuje bolestivé miesta pri nakladaní/vykladaní: kompaktná veľkosť, výkon 16 MPa, odolnosť, jednoduchá inštalácia. V hromadnej výrobe, prispôsobiteľné na objednávku
