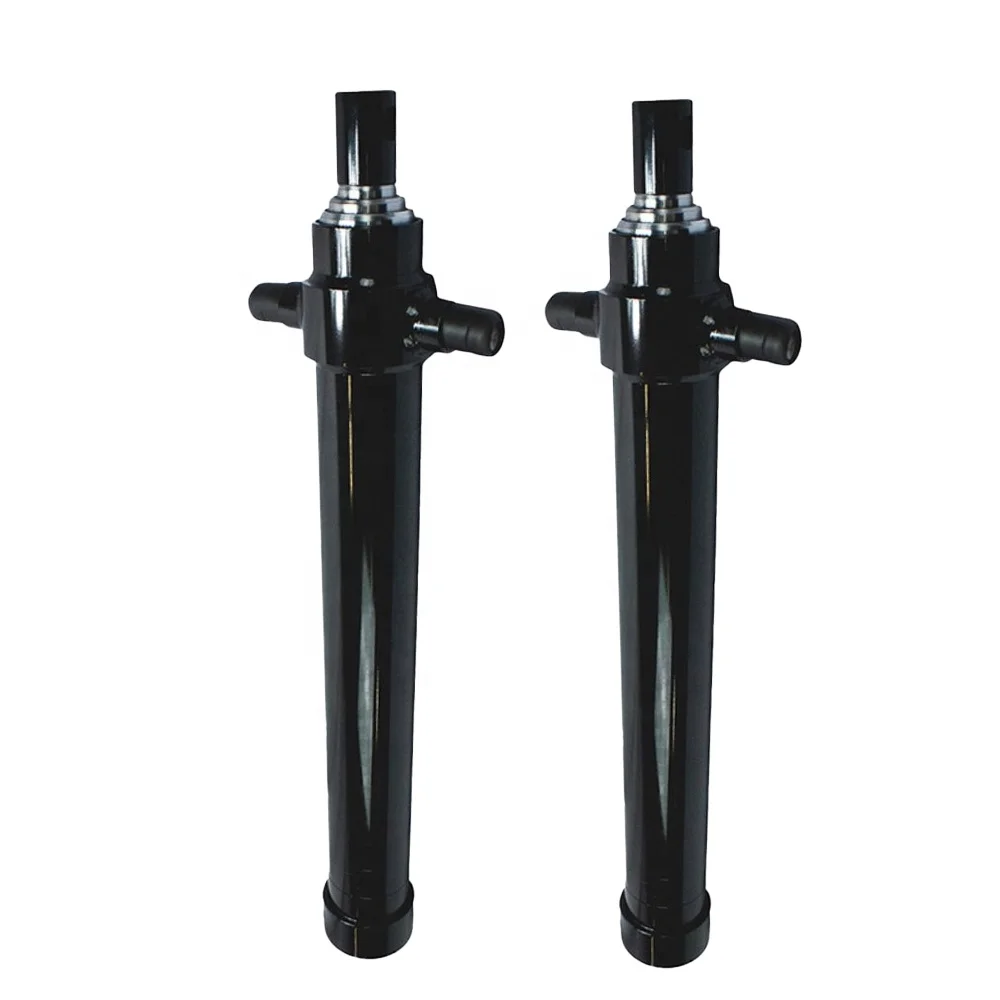

3TG-E90x1199 je trojstupňový teleskopický hydraulický valec pod karosériou so zdvihom 1 199 mm, maximálnym pracovným tlakom 220 barov a katalógovým vyklápacím rozsahom 5–14 ton.
Number of stages:
3 etapyWorking volume:
6,2 lMaximum working pressure:
220 barov3TG-E90x1199 je trojstupňový teleskopický hydraulický valec podvozku uvedený v katalógu HCIC-2026. Jeho kompaktné usporiadanie spodnej časti karosérie je určené pre aplikácie sklápacieho systému, kde musí valec poskytnúť dlhý zdvih, pričom musí zostať v priestore pod karosériou a podvozkom.
V katalógu je uvedený zdvih 1 199 mm, hmotnosť 35 kg, pracovný objem 6,2 l a maximálny pracovný tlak 220 barov. Poskytuje tiež rozsah vyklápacej kapacity 5–14 ton a hlavné inštalačné rozmery L/A/B/C/D/E. Tieto hodnoty podporujú úvodnú diskusiu o vybavení; nenahrádzajú úplný výpočet prívesu.
| Parameter | Katalógová hodnota |
|---|---|
| Model | 3TG-E90x1199 |
| Počet etáp | 3 |
| Mŕtvica | 1 199 mm |
| omša | 35 kg |
| Pracovný objem | 6,2 l |
| Maximálny pracovný tlak |
220 bar |
| Katalógový rozsah vyklápacích kapacít | 5-14 ton |
| Rozmer L | 598 mm |
| Rozmer A | 160 mm |
| Rozmer B | 438 mm |
| Rozmer C | 108 mm |
| Rozmer D | 92 mm |
| Rozmer E | 58 mm |
Hodnoty špecifikácií vyššie sú prepísané z tabuľky teleskopických valcov pod karosériou v dodanom katalógu HCIC-2026. Katalógové číslo 5–14 ton predstavuje rozsah použitia, nie univerzálne schválenie užitočného zaťaženia pre každý sklápač.
Trojstupňová konštrukcia podvozku
3TG-E90x1199 využíva tri teleskopické stolíky. Keď sú zasunuté, vnorené stupne pomáhajú udržiavať súpravu valcov v oblasti inštalácie spodnej časti karosérie. Počas vysúvania zabezpečujú stupne pohyb potrebný pre cyklus sklápania bez toho, aby bola potrebná celá pracovná dĺžka v zatvorenej polohe.
Usporiadanie stupňov tiež znamená, že sila a rýchlosť valca sa môžu počas vysúvania meniť. Účinná plocha sa mení, keď sa aktivujú rôzne stupne, takže výber by mal zohľadňovať zaťaženie, geometriu pántu, uhol sklonu, prietok čerpadla a nastavenia ventilu.
Inštalácia spodku sa riadi viac ako len uzavretou dĺžkou valca. Kupujúci by mal skontrolovať usporiadanie kolísky alebo podpery, zarovnanie kolíkov, vôľu podvozku a dráhu valca, keď sa telo pohybuje zo zatvorenej do naklonenej polohy.
Katalóg uvádza L ako 598 mm a rozmery A až E ako 160, 438, 108, 92 a 58 mm. Tieto miery by sa mali porovnať s výkresom rámu zákazníka a montážnym usporiadaním. Valec by mal byť zarovnaný cez montážny dizajn a nie nútený do polohy deformáciou konzoly.

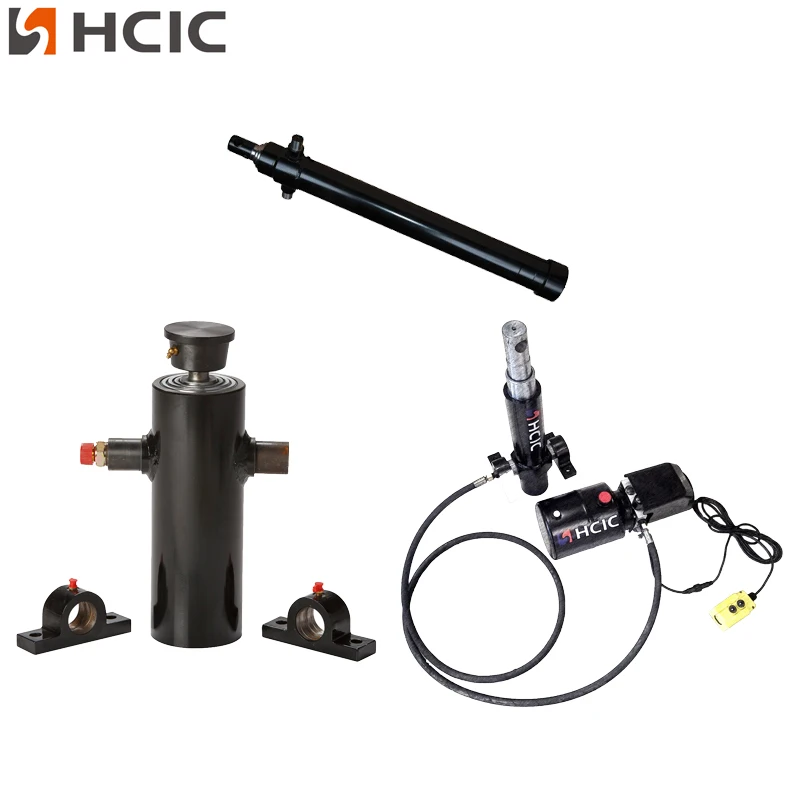

Katalóg HCIC tiež zobrazuje príslušenstvo a možnosti podpory pre rad valcov spodku karosérie, vrátane odkazov na pripojenie tyče s okom alebo guľou a podpery valca. Presné usporiadanie zapojenia a podpory pre projekt 3TG-E90x1199 by malo byť potvrdené z aktuálneho výkresu a nie predpokladané z ilustrácie všeobecného katalógu.
3TG-E90x1199 je uvedený s maximálnym pracovným tlakom 220 barov. Túto hodnotu je potrebné skontrolovať spolu s čerpadlom, nastavením poistného ventilu, hydraulickými vedeniami, čistotou oleja, montážnou konštrukciou a kompletným zaťažením pri prevrátení.
Katalóg uvádza rozsah vyklápacej kapacity 5–14 ton. Tento rozsah by sa mal považovať za odkaz na katalógovú aplikáciu. Skutočná vhodnosť závisí od karosérie prívesu, rozloženia nákladu, polohy závesu, uhla naklonenia, pevnosti podvozku, hydraulického prietoku a prevádzkových podmienok.
Valec so správnym vŕtaním alebo zdvihom môže byť stále nevhodný, ak je geometria montáže alebo systémový tlak nesprávny. Úplné preskúmanie aplikácie by sa preto malo vykonať pred objednaním fľaše.

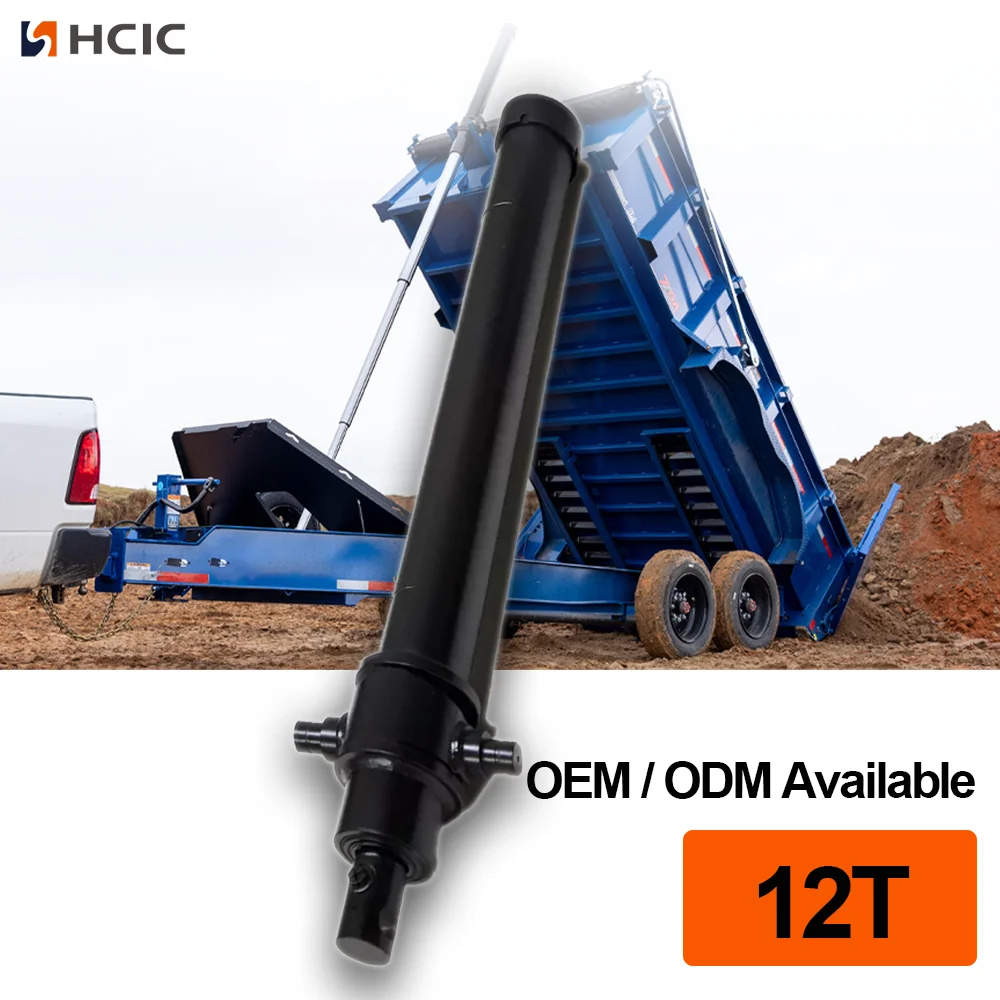

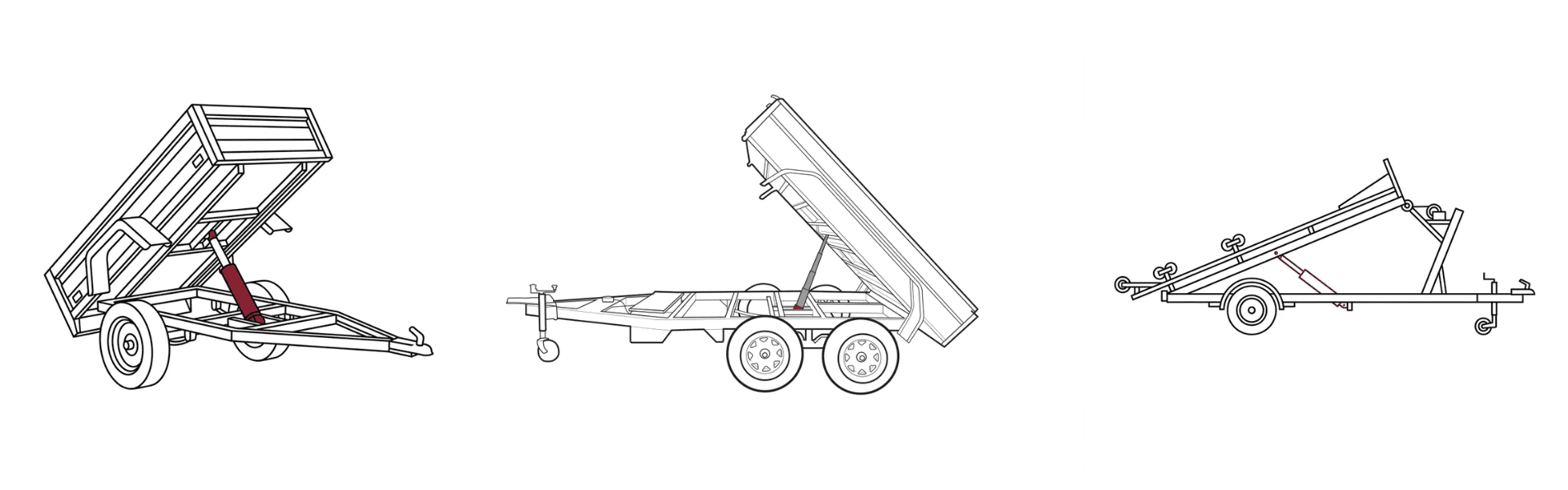

3TG-E90x1199 je relevantný pre projekty sklápacích prívesov a systémov vyklápania podvozku, ktoré vyžadujú trojstupňový valec so zdvihom 1 199 mm. Môže sa zvážiť pri zostavovaní OEM, výmenných prácach a prestavbách prívesov, keď dostupné miesto a systémové požiadavky zodpovedajú katalógovým údajom.
Dodávaný katalóg HCIC popisuje rad valcov spodku s konfiguráciami od dvoch do šiestich stupňov, ale tento článok sa zameriava iba na model 3TG-E90x1199. Iné modely by sa nemali používať ako náhrada za jeho rozmery alebo prevádzkové údaje bez samostatného technického preskúmania.
Pre cenovú ponuku 3TG-E90x1199 alebo hodnotenie výmeny pošlite:
- Typ prívesu a rozmery karosérie
- Požadovaný zdvih a uzavretý inštalačný priestor
- Výkresy podvozku, kolísky a konzoly
- Podrobnosti pripojenia kolíkov alebo guľôčok
- Informácie o tlaku a prietoku čerpadla
- Usporiadanie hadice a portu
- Uhol sklápania a rozloženie zaťaženia
- Fotografie aktuálneho valca a montážnej oblasti
- Požadované množstvo a stav výmeny
Tieto detaily pomáhajú odlíšiť výmenu valca od väčšieho držiaka, zarovnania alebo problému s hydraulickým systémom.
3TG-E90x1199 je definovaný trojstupňový teleskopický hydraulický valec podvozku so zdvihom 1 199 mm, maximálnym pracovným tlakom 220 barov, pracovným objemom 6,2 l a katalógovým vyklápacím rozsahom 5–14 ton. Jeho 598 mm rozmer L a uvedené rozmery A–E poskytujú praktický východiskový bod pre plánovanie inštalácie.
Konečný výber by mal byť založený na kompletnom systéme prívesu, nie len na zdvihu alebo tlaku. Pred zakúpením odošlite výkres spodku a hydraulické údaje do HCIC na posúdenie špecifického projektu.
HCIC vyvíja a vyrába hydraulické valce a pohonné jednotky pre vozidlá a priemyselné aplikácie. V prípade projektu 3TG-E90x1199 môže HCIC skontrolovať výkresy, namerané rozmery a hydraulické požiadavky pre OEM alebo požiadavku na výmenu.
