Zváraný dvojitý vidlicový hydraulický valec beží pri 3000PSI. Kované vidlice, robustné zvary pre traktory, sklápače. Vlastná veľkosť, logo OEM, továreň ISO9001, 12-mesačná plná servisná záruka.
Bore Size:
30 mm – 200 mm (1,2 palca – 8 palca)Rod Diameter:
20 mm - 120 mmStroke Length:
50-3000 mmRated Working Pressure:
21 MPa (3000 PSI)Zváraný hydraulický valec s dvojitou vidlicou sa vzťahuje na plne zváraný hydraulický valec vybavený integrovanou kovanou dvojitou vidlicou na dne valca a na konci tyče, patrí do série zváraných valcov pre veľké zaťaženie a využíva hlavne dizajn dvojčinného olejového okruhu.

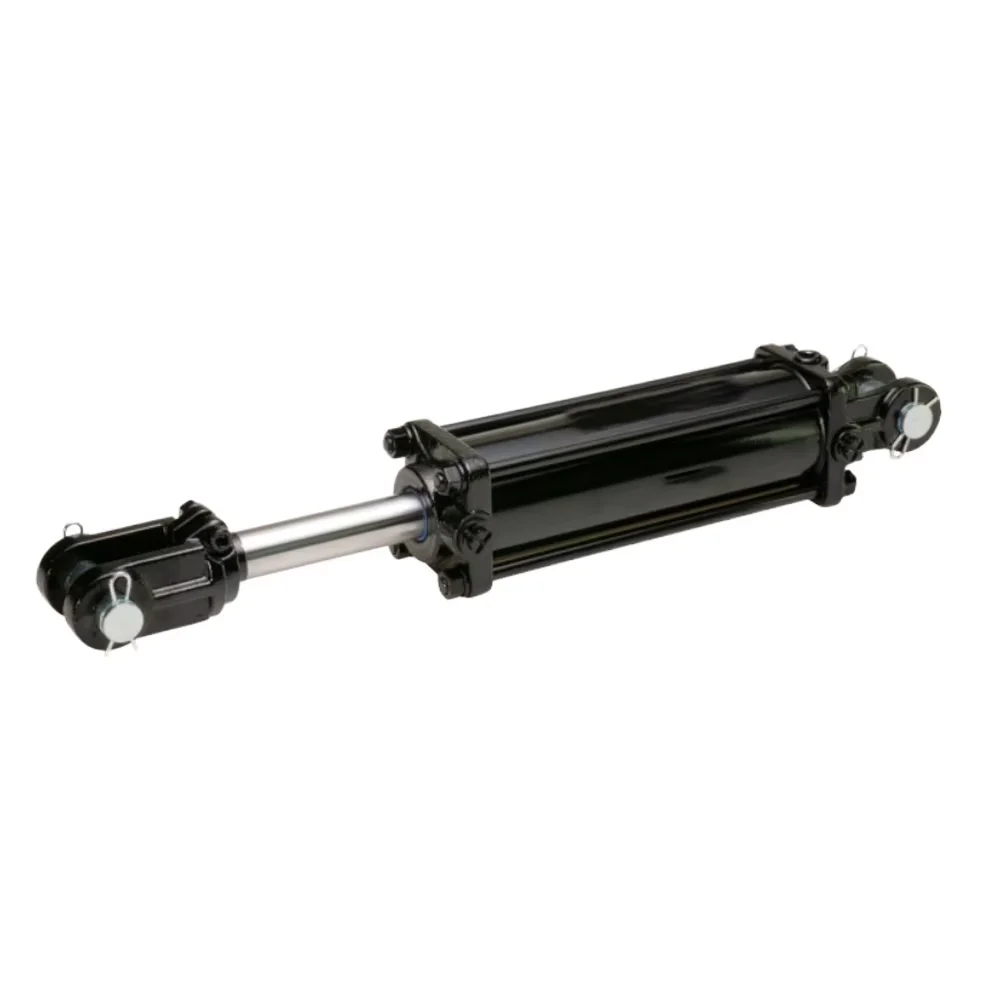

Na rozdiel od tradičného hydraulického valca so spojovacími tyčami má zváraný dvojitý vidlicový valec kompaktnú celkovú konštrukciu, silnejšiu schopnosť odolávať bočnému zaťaženiu a dlhšiu životnosť vo vonkajšom blatistom pracovnom prostredí s vysokým zaťažením
Poľnohospodárske opravovne, OEM továrne na prívesy a výrobcovia malých stavebných strojov sa často stretávajú s chybnými zváranými hydraulickými piestami s tenkými zvarmi a tenkými stenami valcov. Z týchto lacných valcov ľahko uniká olej, ohýbajú čeľuste vidlice alebo praskajú pri dlhotrvajúcej zdvíhacej práci.
Zvárané hydraulické valce s dvojitou vidlicou vyrábame už 28 rokov a naši inžinieri na mieste riešia každý mesiac stovky prípadov zlyhania valcov od globálnych nákupcov. Optimalizujeme štruktúru vidlicového zvárania, zosilňujeme stenu valca a modernizujeme tesniacu zostavu, aby sme sa vyhli všetkým bežným problémom s poruchami vonkajších ťažkých strojov. Malá vzorová objednávka bez MOQ je podporovaná pre zákaznícky test.
Všetky základné kroky spracovania nášho zváraného dvojitého vidlicového hydraulického valca sú dokončené v našej vlastnej 12 000㎡ hydraulickej dielni, bez outsourcingu kľúčových komponentov. Každé plavidlo je navrhnuté tak, aby zlepšilo odolnosť voči zaťaženiu a tesniaci výkon.
2.1.1 Honovaná bezšvová hrubá hlaveň
Prijímame bezšvíkové oceľové rúrky valcované za tepla s vnútorným presným honovaním, hrúbka steny valca je hrubšia ako bežné modely na trhu. Hrubá hlaveň môže znížiť deformáciu valca pri nepretržitom vysokom tlaku a vnútorné honovanie eliminuje škrabance, ktoré spôsobia vnútorný únik oleja.

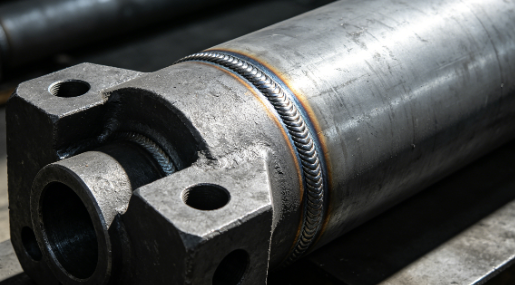

Dvojité vidlicové oká sú z jedného kusu kovanej ocele namiesto zvárania tenkých plechov. Pozícia spojenia medzi vidlicou a hlavňou využíva zváranie pod tavivom s plným prienikom 8-12 mm, zvarový šev je hrubý a rovnomerný, účinne zabraňuje prasknutiu výstupkov pod veľkou bočnou silou traktora a štiepačky dreva.
Povrch piestnice je precízne brúsený a potom potiahnutý 28-32μm tvrdochrómovou vrstvou. Hrubý chrómový náter prináša stabilnú antikoróznu odolnosť a odolnosť proti opotrebeniu, náter sa neodlupuje ani pri jednoročnej nepretržitej práci na blatovej farme.
Štandardná montáž používa gumové tesnenia NBR, ktoré zodpovedajú konvenčnému hydraulickému oleju pri normálnej teplote. Fluórové gumové tesnenia FKM sú voliteľným vylepšením pre vysokoteplotné zariadenia pracujúce od -20 ℃ do 180 ℃, úplne blokujú vnútorný a vonkajší únik oleja.
Každý hotový zváraný dvojitý vidlicový hydraulický valec musí pred odoslaním prejsť 1,5-násobnou skúškou tlaku preťaženia po dobu 30 minút a úplnou kontrolou vzduchotesnosti. Zaznamenávame testovacie údaje pre každý valec a môžeme poskytnúť kompletnú správu o tlakovej skúške pre klientov s hromadnou objednávkou.

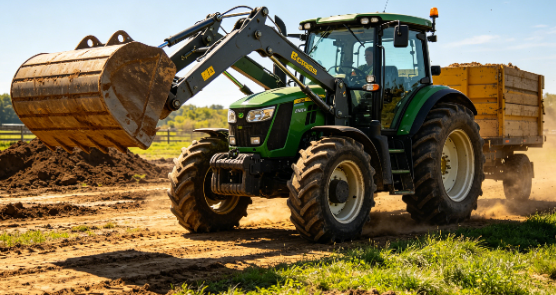

Náš zváraný hydraulický valec je široko používaný na všetkých druhoch poľnohospodárskych mobilných zariadení, konštrukcia s dvojitým vidlicovým držiakom umožňuje rýchlu inštaláciu hriadeľa bez dodatočného príslušenstva.
Hlavné zodpovedajúce vybavenie: zdvíhacie rameno traktora, hydraulický valec na štiepanie dreva, lis na seno, malý kombajn, príves na zdvíhanie farmy.
Kompaktný zváraný valec s dvojitým uchom sa hodí pre malé stavebné stroje s obmedzeným inštalačným priestorom, stabilným výkonom v prachu a vibráciách na stavenisku.
Hlavné zodpovedajúce vybavenie: pomocný baran mini rýpadla, naklápací valec nakladača, malý cestný valec, miešačka na betón.
Vysoko nosné zvárané vidlicové baranidlo je hlavným náhradným dielom pre logistické zdvíhacie vozidlá a skladové nakladacie zariadenia.

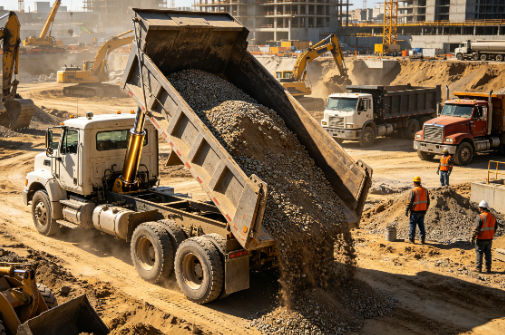

Hlavné zodpovedajúce vybavenie: hydraulický valec sklápacieho prívesu, zdvíhací baran ťažného vozidla, zváraný hydraulický valec vyrovnávacieho mostíka, baranidlo nožnicového zdvíhacieho stola.
Zváraný dvojitý vidlicový valec vlastnej veľkosti je možné prispôsobiť podľa výkresov priemyselných zariadení, vhodných na spracovanie odpadu, zdvíhanie materiálu a výmenu údržby zariadenia.
Hlavné zodpovedajúce vybavenie: zhutňovač odpadu, stroj na zdvíhanie materiálu, malý hydraulický lis, náhradný hydraulický baran na opravu.
| Položka kontroly | Štandardný parameter |
|---|---|
| Veľkosť otvoru | 30 mm – 200 mm (1,2 palca – 8 palca) |
| Priemer tyče | 20 mm - 120 mm |
| Dĺžka zdvihu | 50-3000 mm |
| Menovitý pracovný tlak | 21 MPa (3000 PSI) |
| Typ štandardnej akcie | Dvojité pôsobenie |
| Štandardný materiál tesnenia | Guma NBR |
| Povrchová úprava | Matná čierna antikorózna farba |
| Vlastný dopyt | Voliteľná schéma upgradu |
|---|---|
| Špeciálne vŕtanie | Mini 25 mm / Oversize 250 mm prispôsobený otvor |
| Špeciálna mŕtvica | Neobmedzený dlhý zdvih zváranej vidlice barana |
| Vysoký tlak Dopyt | 25MPa / 35MPa ťažká vysokotlaková verzia |
| Jednočinná potreba | Jednočinný zváraný dvojitý vidlicový valec |
| Práca pri vysokej teplote | Tesniaca zostava FKM z fluórovej gumy |
| Pobrežná antikorózna ochrana | Pozinkovaný povrchový náter |
| Prispôsobenie Clevis | Vlastný priemer otvoru vidlice, predĺžené oko vidlice |
Celá naša výrobná linka hydraulických valcov prechádza certifikáciou systému riadenia kvality ISO9001, všetky vysokovýkonné zvárané hydraulické výrobky spĺňajú štandard priemyselnej bezpečnosti CE. Môžeme poskytnúť kópiu certifikačných dokumentov pre colné odbavenie klienta a audit továrne.
Zriadili sme nezávislú dielňu na kontrolu surovín, kontrolnú stanicu spracovania polotovarov a tlakovú skúšobnú miestnosť hotových výrobkov. Všetky surové oceľové rúry, kované vidlice a tesniace diely budú pred výrobou skontrolované, chybné suroviny budú priamo odmietnuté, aby sa predišlo zlyhaniu hotového výrobku.
Každý zváraný dvojitý vidlicový hydraulický valec bude najskôr potiahnutý antikoróznym olejom, obalený plastovou fóliou, aby sa zabránilo korózii morskou vodou počas námornej prepravy. Potom vložte do pevného exportného dreveného kufríka s pevnou penovou výplňou, aby ste zabránili kolízii a deformácii pri diaľkovej logistike.
Q1: Môžem prispôsobiť neštandardné vŕtanie a zdvih zváraný dvojitý vidlicový valec?
A1: Áno, náš technický tím môže navrhnúť exkluzívnu veľkosť valca podľa výkresu vášho zariadenia do 24 hodín.
Otázka 2: Aký je maximálny pracovný tlak vášho štandardného zváraného barana s vidlicou?
A2: Štandardný menovitý tlak je 3000PSI (21MPa), 35MPa vysokotlakový modernizovaný model je k dispozícii pre ťažobné zariadenia s vysokým zaťažením.
Q3: Ako dlho je záručná doba zváraného dvojitého vidlicového hydraulického valca?
A3: Poskytujeme 12-mesačnú záruku za normálnych správnych pracovných podmienok, na poškodenie spôsobené nesprávnou obsluhou sa záruka nevzťahuje.
