Zlyhanie oka a puzdra montážneho kolíka hydraulického valca: Forenzná analýza odierania, odierania a ovality

I. Vysokonapäťová realita upevnení valcov

Kedyhydraulické valcezlyhajú, terénni technici sa inštinktívne pozerajú dovnútra hlavne – kontrolujú tesnenia piestov, chróm tyče a stieracie krúžky. V mobilných strojoch na veľké zaťaženie, ako sú rýpadlá, banské lopaty, baličky odpadu a kĺbové kolesové nakladače, je však až 40 % neplánovaných výmen valcov spôsobených katastrofálnym mechanickým zlyhaním v montážnych otočných bodoch: oko tyče, základná vidlica alebo vývrty pre čap.

Zamrznutý, zadretý alebo oválny otočný čap uzamyká kĺbové kĺby, vyvoláva silné bočné ohybové momenty cez piestnu tyč a urýchľuje únik upchávky hlavy. Táto technická príručka podrobne popisuje základnú mechaniku opotrebenia kolíkov, forenznú diagnostiku na rozlíšenie oderu od korózie a metalurgické kritériá pre výber odolných puzdier a kolíkov z tvrdenej zliatiny.

---

II. Vysvetlenie 3 režimov fatálneho zlyhania pivota

2.1 Odieranie lepidla (zváranie kov na kov za studena)

Keď lyžica rýpadlahydraulický valecprerazí hustú hlinu alebo skalu, kontaktné tlaky cez kolík a puzdro ľahko prekročia 80 až 100 MPa (11 600 až 14 500 psi). Ak dôjde k pretrhnutiu filmu mazacieho tuku, mikroskopické nerovnosti povrchu oceľového čapu a oka oceľovej tyče sa priamo dotýkajú. Trenie okamžite generuje lokálne teplo presahujúce 800 °C, čo spôsobuje vytváranie mikrozvarov a odtrhávanie kúskov základného kovu. V priebehu niekoľkých hodín sa kolík pevne zasekne vo vnútri vidlice.

2.2 Odieraná korózia (dilema červeného prášku)

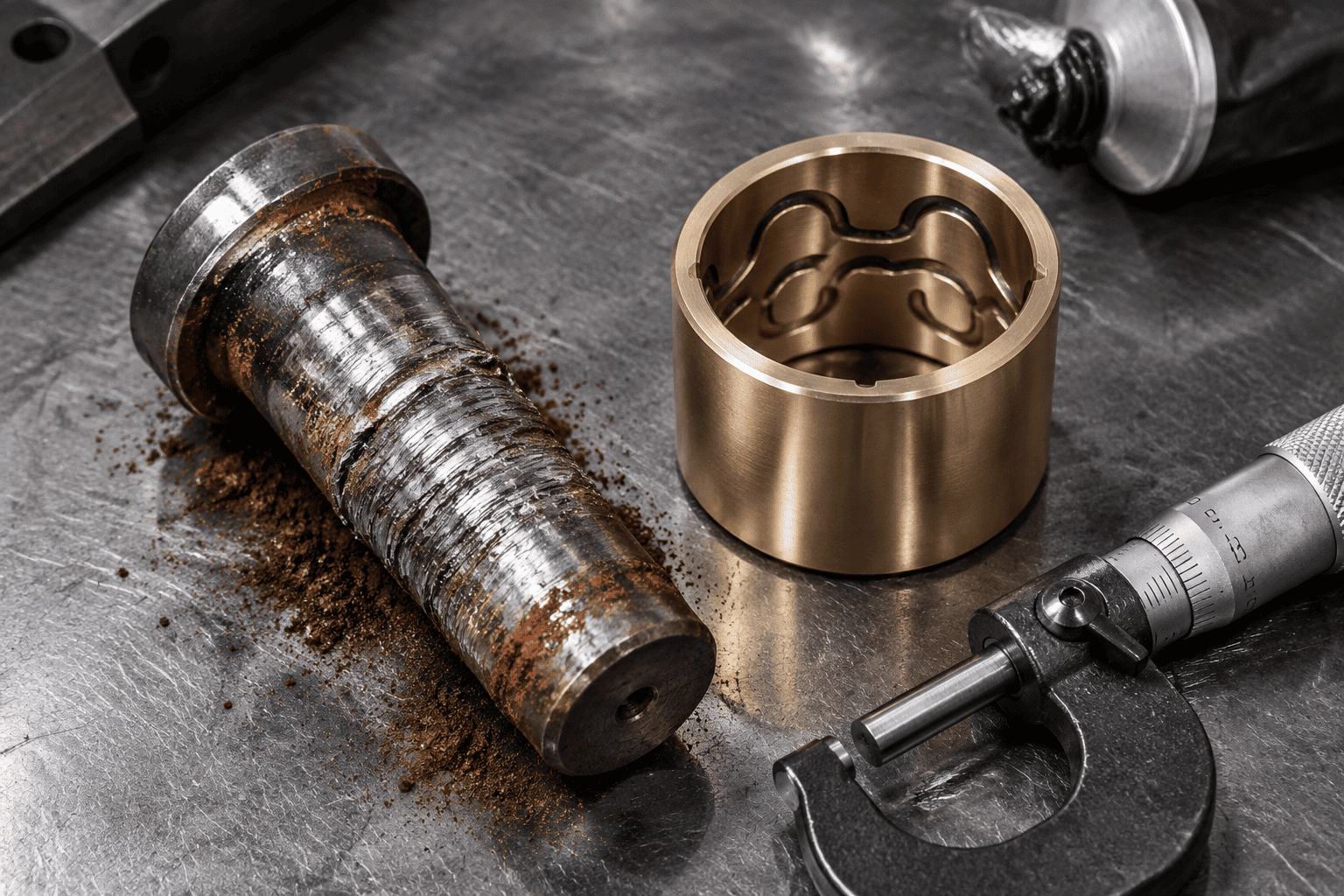

Vo vysokofrekvenčných vibračných zariadeniach, ako sú cestné zberače a hydraulické kladivá, otočný čap podlieha malým uhlovým mikropohybom (menej ako 50 mikrónov) pri nepretržitom zaťažení. Toto mikročistenie zotrie mastnotu a rozdrví mikroskopické oceľové častice. Keď tieto čerstvo narezané oceľové častice oxidujú na vzduchu, vytvárajú tvrdý oxid železa (Fe₂O₃), čím sa vytvára abrazívny červený leštiaci červeň, ktorý obrusuje nadrozmerné oko špendlíka.

2.3 Ovalizácia očného otvoru a únavové praskanie

V jednodielnych kovaných prútových očkách a zváraných základových doskách kontinuálne smerové kladivo spôsobuje, že vŕtanie okrúhleho kolíka sa trvalo podvolí do predĺženej elipsy. Akonáhle vôľa presiahne 0,8 mm (0,030"), dynamické rázové zaťaženia exponenciálne zosilnia, prípadne iniciujú trhliny spôsobené únavou obruče v kútikoch koncentrácie napätia na 3. a 9. hodine.

---

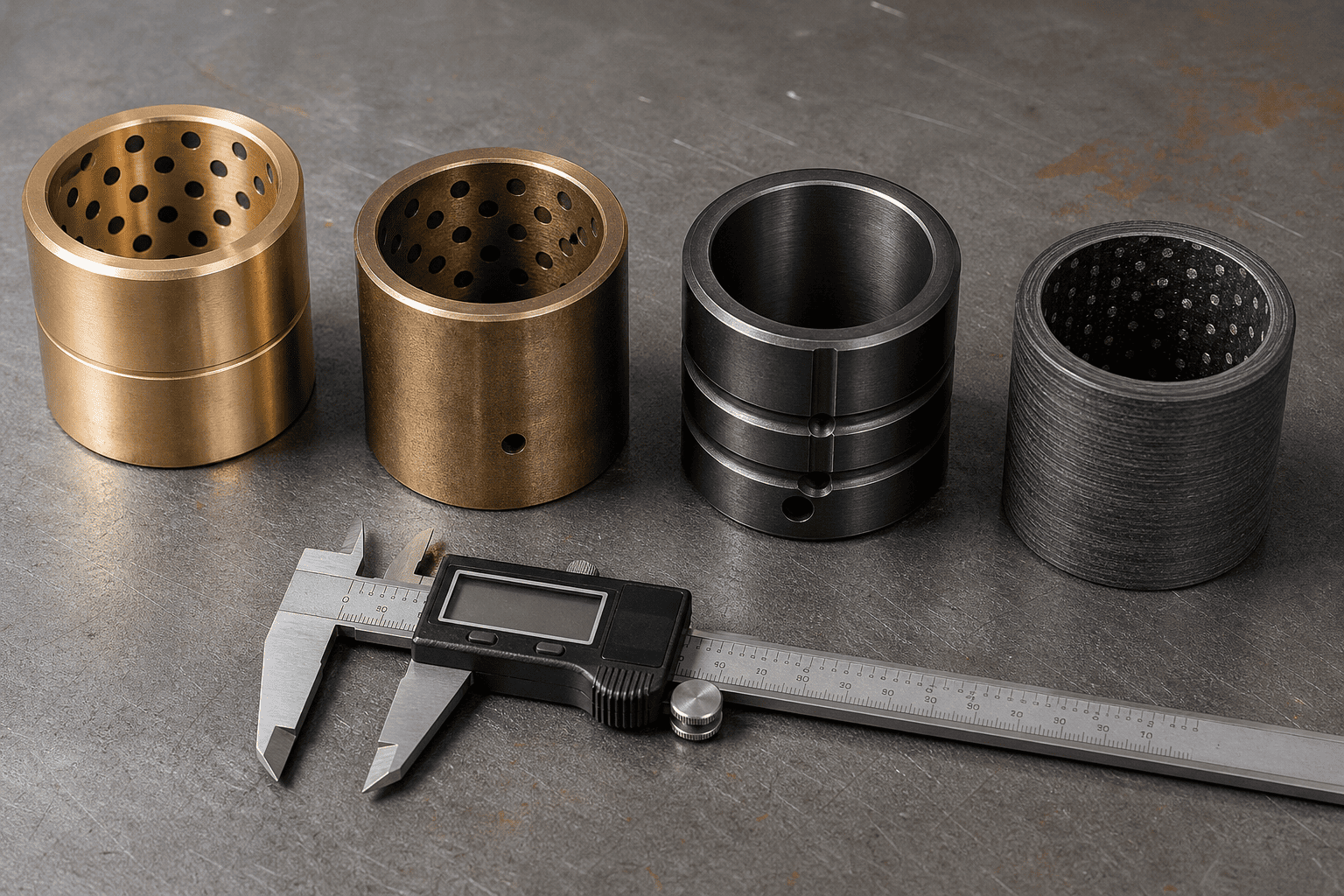

III. Sprievodca výberom puzdier: bronz vs. kalená oceľ vs. samomazný kompozit

Výber správnej architektúry puzdra predstavuje rozdiel medzi 1 000 hodinami a 10 000 hodinami bezproblémovej životnosti otočného čapu:

---

IV. Geometria mazacej drážky: Obrázok 8 vs. rozloženie špirály

1. Štandardné priame mazacie otvory zlyhávajú kvôli osciláciihydraulický valeckolíky sa otáčajú iba o 30 až 60 stupňov, nikdy nedokončia úplné otočenie o 360 stupňov. Výsledkom je, že mazivo vstrekované cez jediný stredový otvor nikdy nemigruje na zaťaženú stranu čapu.
2. Na zabezpečenie nepretržitého hydrostatického mazania cez čapy s čiastočnou rotáciou:
3. Obrázok 8 Kontinuálne zapichovanie: Absolútny zlatý štandard pre ťažké mobilné valce. Pri vstrekovaní maziva kontinuálna prekrížená slučka distribuuje čerstvé vysokotlakové (EP) mazivo moly po celej šírke vysokotlakovej kontaktnej zóny.
4. Dvojité kruhové koncové drážky so spojovacími kanálikmi: Zachytáva aktívny zásobník tuku na oboch koncoch puzdra, čím zabraňuje vniknutiu kalnej vody, cestnej soli a abrazívneho kremičitého prachu.

---

V. Metalurgia otočného kolíka: Prečo sa o tvrdosti povrchu nedá vyjednávať

Nikdy neinštalujte nekalený komerčný kolík z uhlíkovej ocele 1045 do ťažnej vidlice valca. Standard 1045 má povrchovú tvrdosť iba 18 až 22 HRC; v priebehu niekoľkých týždňov sa zdeformuje a zadrie proti mangánovému bronzu alebo kalenej oceľovej vložke.

---

VI. Technické špecifikácie HCIC pre otočné kolíky:

Základný materiál jadra: 4140 chróm-molybdén alebo niklovo-chrómová legovaná oceľ 8620, kalená a temperovaná pre tuhosť jadra (28–32 HRC), aby absorbovala extrémne ohybové otrasy bez prasknutia.

Povrchové kalenie: Indukčne kalené alebo hlboko karburizované na 58 až 62 HRC do minimálnej hĺbky 1,5 mm (0,060 ").

Povrchová úprava: Presne brúsené a leštené na Ra ≤ 0,2 μm (8 mikro-palcov). . V korozívnom prostredí na mori, v prostredí s rozmrazovacou cestnou soľou alebo s chemickými hnojivami špecifikujte na tvrdené puzdro 25-mikrónové tvrdé chrómovanie alebo tekutý nitridačný náter QPQ.

---

VII. 4 Pravidlá údržby na mieste, aby sa predišlo zlyhaniam otáčania

1. Mandate Extreme-Pressure (EP-2) mazivo s 3 % až 5 % disulfidu molybdénu (MoS₂) ): Štandardné viacúčelové lítiové mazivo sa vymýva pri veľkom nárazovom zaťažení. Moly doštičky sa fyzicky viažu na oceľové nerovnosti a poskytujú pevné suché mazanie, aj keď sú mazacie filmy vytlačené.
2. Zmerajte vôľu očí každých 500 prevádzkových hodín: Pomocou teleskopických mierok otvorov skontrolujte vôľu medzi kolíkmi a puzdrom. Ak celková priemerová vôľa presiahne 0,5 mm (0,020"), vymeňte obetnú vložku tesne predtým, ako sa otvor oka materskej tyče začne ovalizovať.
3. Nikdy nezvárajte priamo na odretý kolík: Ak sa kolík zachytí vo vnútri oka, použite na jeho vytiahnutie hydraulické ťahadlá alebo indukčné vyhrievacie objímky. Zapálenie alebo zabitie húb na koncoch špendlíka, vydlabanie presného materského vývrtu nad rámec záchrany.
4. Skontrolujte drážky poistných kolíkov a poistných krúžkov: Overte, či sú prítlačné podložky a odolné špirálové poistné krúžky neporušené, aby sa zabránilo vypadnutiu axiálneho kolíka počas prevádzky stroja.

---

VIII. Technické konzultácie a náhradné zdroje pre veľké zaťaženie

Pociťujete pretrvávajúce odieranie špendlíkov, šklbanie otočných kĺbov alebo praskanie vidlicového ucha v celej flotile vášho vybavenia?

Kontaktujte špecializovanú inžiniersku skupinu HCIC. Vyrábame vysokovýkonné špeciálne valce vybavené mangánovým bronzom, cementovanou zliatinou alebo samomazacími kompozitnými puzdrami, spárované s certifikovanými 58–62 HRC indukčne kalenými kolíkmi navrhnutými pre spoľahlivosť bez prestojov.
