Výpočet tlakovej a ťahovej sily hydraulického valca: Sprievodca veľkosťou OEM

● 2026-09-04 ● - ● Nechajte mi správu

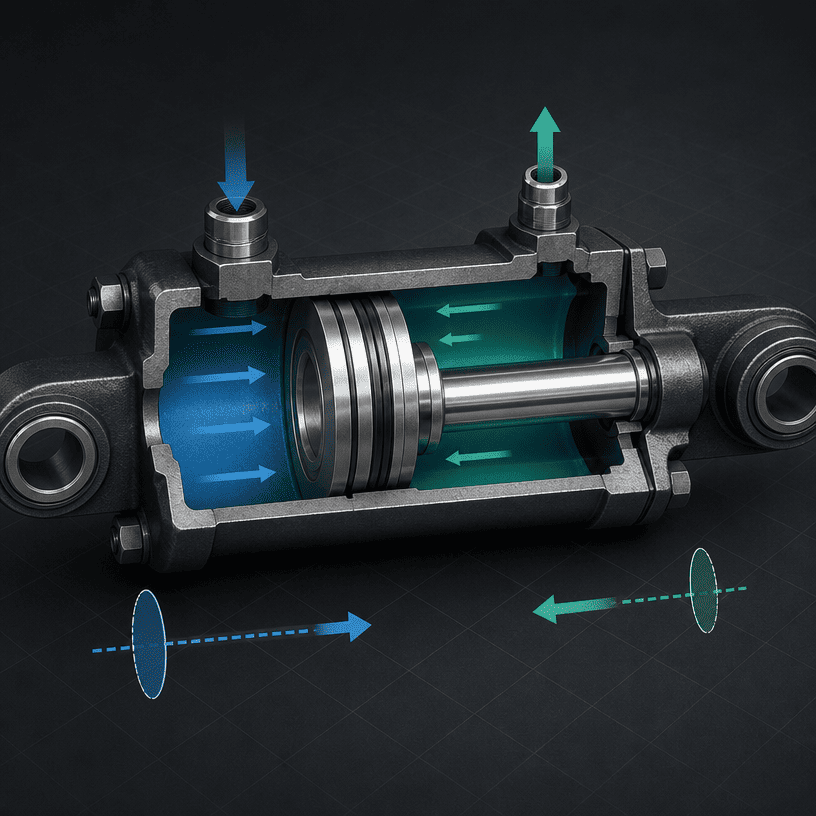

I. Prečo sila tlače a ťahu nie sú rovnaké

Keď inžinier OEM požiada o ahydraulický valecktorá dokáže „tlačiť 10 ton“ alebo „vytiahnuť 10 ton“, prvou otázkou je, či je táto sila potrebná na strane s plným otvorom alebo na strane tyče. Diferenciálny hydraulický valec má na jednej strane plnú plochu piesta a na druhej strane prstencovú plochu. Tyč zaberá časť plochy na strane tyče, takže dostupná ťažná sila je pri rovnakom tlaku nižšia.

Tento rozdiel je ľahké prehliadnuť, keď sa náhradný valec vyberie podľa vonkajšieho priemeru alebo starého čísla dielu. To je tiež dôvod, prečo valec, ktorý sa javí ako dostatočný nominálny objem, nemusí dodať požadovanú silu v skutočnom smere pohybu.

Táto príručka vysvetľuje logiku výpočtu použitú pri úvodnej kontrole OEM. Nenahrádza kompletný návrh stroja, kontrolu konštrukcie, kontrolu hydraulického okruhu alebo posúdenie bezpečnosti.

II. Tri vstupy, ktoré spúšťajú výpočet

2.1 Priemer otvoru

Vŕtanie alebo priemer piesta určuje celú plochu piesta vystavenú tlaku. Väčšie vŕtanie môže produkovať väčšiu teoretickú silu pri rovnakom tlaku, ale tiež mení objem oleja, požadovaný prietok pre danú rýchlosť, obal valca a požiadavky na montáž.

2.2 Priemer tyče

Priemer tyče ovplyvňuje ťažnú silu, pretože tyč zaberá plochu na strane tyče. Ovplyvňuje tiež spojenie tyče, zaťaženie vodidla, dostupnú vôľu a spôsob, akým valec zvláda kompresiu alebo napätie. Tyč nie je možné vybrať zo samotnej ťažnej sily; zdvih, montáž, vedenie a skutočná dráha zaťaženia tiež záleží.

2.3 Efektívny hydraulický tlak

Využite tlak, ktorý je skutočne k dispozícii na valci počas požadovaného pohybu, nielen maximálne nastavenie odľahčenia čerpadla. Straty tlaku cez ventily, hadice, armatúry a iné komponenty môžu znížiť tlak dodávaný do valca. Pracovná postupnosť stroja by mala určiť návrhový tlak použitý pri prvom výpočte.

III. Základné vzorce Push and Pull

Pre výpočet prvého prechodu pomocou konzistentných jednotiek:

Sila tlače:


FTAM= P × Apiest

Sila ťahu:

FSEM= P × (Apiest− Atyč)

kde:

  • F--je teoretická sila valca.
  • P--je účinný tlak vo valci.
  • A_piest--je celá plocha piesta.
  • A_tyč--je plocha prierezu tyče.

Pre kruhovú časť:

A = π × d2÷ 4

Ak je tlak zadaný v psi a priemer v palcoch, výsledkom je sila v librách. Ak je tlak zadaný v pascaloch a priemer v metroch, výsledok je v newtonoch. Udržujte jednotný systém konzistentný od začiatku do konca.

Tieto rovnice popisujú teoretickú hydraulickú silu. Nezahŕňajú automaticky trenie tesnenia, trenie vedenia, mechanické straty, pokles tlaku, uhol zaťaženia, zrýchlenie, štrukturálnu deformáciu alebo bezpečnostný faktor.

IV. Príklad práce bez reklamácie produktu

Predpokladajme, že inžinier kontroluje valec pomocou:

  • 3-palcový vývrt
  • 1,5-palcová tyč
  • Efektívny tlak 2000 psi

Celá oblasť piestaje:

Apiest= π × 32÷ 4 ≈ 7,07 palca2

Oblasť tyče je:

Atyč= π × 1,52÷ 4 ≈ 1,77 palca2

Teoretické hodnoty prvého prechodu sú teda:

FTAM≈ 2 000 × 7,07 ≈ 14 140 lbf
FSEM≈ 2 000 × (7,07 − 1,77) ≈ 10 600 lbf


Rozdiel nie je výrobnou vadou. Pochádza z oblasti premiestňovania tyče na strane tyče. Príklad slúži len na školenie výpočtov; nejde o hodnotenie konkrétneho produktu alebo stroja HCIC.

V. Prečo prvý výpočet nie je konečným výberom

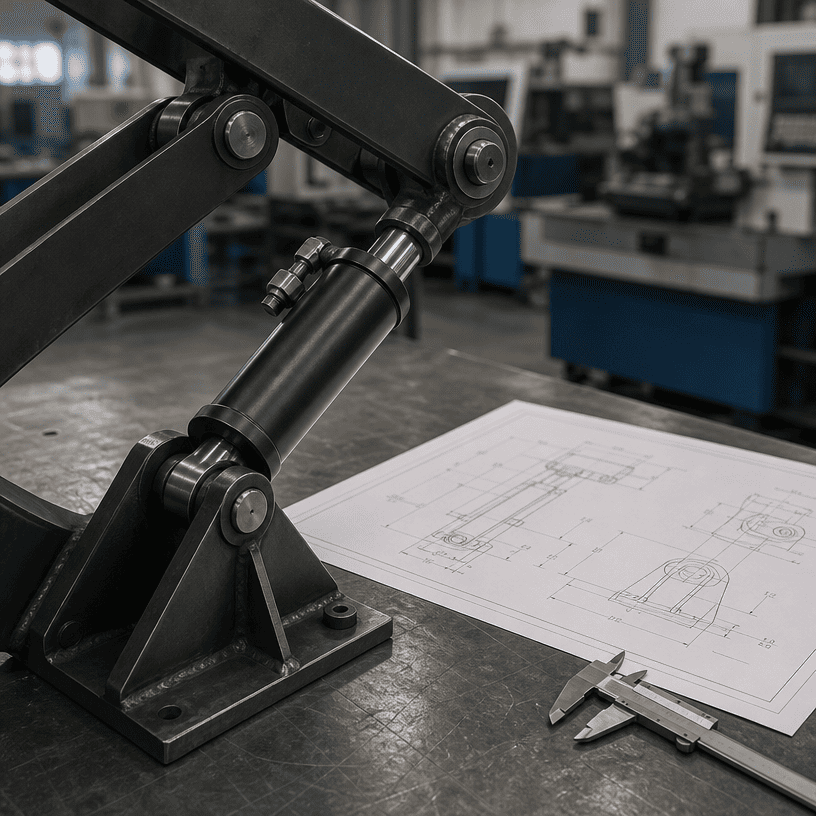

5.1 Mechanická výhoda mení potrebnú silu valca

Zaťaženie nepôsobí vždy priamo pozdĺž osi valca. Pákové, spojovacie, pántové alebo nožnicové usporiadanie môže zvýšiť alebo znížiť silu potrebnú v rôznych polohách. Inžinier by mal vypočítať najhorší bod v pohybe, nielen východiskovú pozíciu.

Dôležitý je aj uhol medzi valcom a poháňaným členom. Valec môže mať vysokú teoretickú silu, ale slabú zložku sily pri určitom uhle. Nákres znázorňujúci dráhu a polohy zaťaženia je užitočnejší ako jedno číslo zaťaženia.

5.2 Statická sila sa líši od štartovacej a pohybovej sily

Uvoľnenie nákladu, jeho zrýchlenie a pohyb stálou rýchlosťou sú rôzne podmienky. Trenie tesnenia, odpor vedenia, zotrvačnosť a odpor materiálu môžu spôsobiť, že počiatočná sila bude vyššia ako sila potrebná počas hladkej časti zdvihu.

Pri zariadeniach, ako sú vyhadzovače, zhutňovače, drapáky a zdvíhacie mechanizmy, by mal kupujúci opísať, kedy vzniká najväčšia sila a či sa náklad môže počas zdvihu zaseknúť alebo zmeniť.

5.3 Tlak nie je to isté ako sila pri zaťažení

Nameraný tlak v blízkosti čerpadla nemusí zodpovedať tlaku na porte valca. Dĺžka hadice, armatúry, smerové ventily, regulácia prietoku a spätný tlak ovplyvňujú dostupný tlak. Spoľahlivý výpočet by mal určiť, kde sa meria tlak a za akých prevádzkových podmienok.

5.4 Stlačenie a napnutie tyče vyžadujú rôzne kontroly

Tyč zaťažená kompresiou môže vyžadovať kontrolu stability tyče, najmä v usporiadaní s dlhým zdvihom alebo zle vedenou tyčou. Tyč zaťažená ťahom môže byť riadená rôznymi obmedzeniami spojenia a materiálu. Tento článok nenahrádza výpočet vzperu alebo overenie konštrukcie; oddeľuje výpočet silovej plochy od týchto dodatočných kontrol.

VI. Sila, rýchlosť a objem oleja sú prepojené

Väčšie vŕtanie môže zvýšiť silu, ale tiež zvyšuje objem oleja potrebný na pohyb piestu daným zdvihom. Pre cieľovú rýchlosť je požadovaný prietok spojený s efektívnou plochou komory a rýchlosťou piesta. Strana tyče má iný objem na jednotku dĺžky ako strana s plným otvorom.

To vytvára kompromis v dizajne:

  • Väčšia plocha otvoru môže poskytnúť väčšiu teoretickú silu.
  • Väčšia plocha vyžaduje väčší prietok pri rovnakej lineárnej rýchlosti.
  • Väčší prút zmenšuje ťažnú plochu, ale môže zlepšiť odolnosť prútu voči aplikačnému zaťaženiu.
  • Dlhší zdvih zvyšuje objem oleja, dĺžku inštalácie a dôležitosť vedenia.

Valec by preto mal byť dimenzovaný s čerpadlom, ventilom, nádržou, hadicou, montážou a cyklom stroja ako jeden systém.

VII. Praktický pracovný postup pri výbere OEM

  1. Definujte smer zaťaženia: Uveďte, či musí valec tlačiť, ťahať alebo vytvárať obe sily.
  2. Zmapujte cestu načítania:Nakreslite polohu čapov, tiahla, závesu, vedenia a zaťaženia.
  3. Identifikujte najhoršiu pozíciu:Vypočítajte potrebnú silu tam, kde je geometria najmenej priaznivá.
  4. Nastavte efektívny tlak: Použite tlak dostupný vo valci počas príslušného strojového cyklu.
  5. Vyberte predbežný vývrt:Na výpočty tlaku použite celú plochu piesta a skontrolujte požadovanú rezervu sily.
  6. Vyberte tyč:Skontrolujte ťažnú silu, stlačenie alebo napnutie, zdvih, upevnenie a vedenie.
  7. Skontrolujte rýchlosť a prietok:Uistite sa, že HPU a ventily dokážu poskytnúť požadovanú rýchlosť pohybu.
  8. Skontrolujte obálku:Porovnajte zasunutú dĺžku, vysunutú dĺžku, porty, kolíky, konzoly a servisnú vôľu.
  9. Skontrolujte bezpečnosť a štruktúru:Overte držiaky, zvarence, vodidlá, dorazy a ochranu pod skutočným zaťažením.
  10. Potvrďte u výrobcu valca:Pošlite údaje aplikácie pred konečným schválením výroby.

VIII. Čo poslať za cenovú ponuku na hydraulický valec

Užitočný dopyt OEM by mal zahŕňať:

  • Požadovaná tlaková sila a ťahová sila
  • Smer zaťaženia a trvanie zaťaženia
  • Pracovný tlak vo valci
  • Požadovaná rýchlosť a čas cyklu
  • Preferencia vŕtania, tyče a zdvihu, ak už bola definovaná
  • Vysunuté a zasunuté montážne rozmery
  • Spôsob montáže, kolíky, vidlice alebo oká tyče
  • Uhol zaťaženia a výkres spojenia
  • Prevádzková teplota a prostredie
  • Informácie o hydraulickej kvapaline a ventile
  • Množstvo, náhradný model alebo odkaz na výkres

Čím kompletnejšia je dráha zaťaženia, tým ľahšie je rozlíšiť problém veľkosti valca od problému konštrukcie, spojenia alebo hydraulického okruhu.

IX. Záver

Hydraulický valecVýpočet tlakovej a ťahovej sily začína tromi základnými vstupmi: priemer otvoru, priemer tyče a efektívny tlak. Celá plocha piesta určuje silu tlače pri prvom prechode, zatiaľ čo tyč znižuje účinnú plochu a tým aj silu ťahu.

Tento výpočet je len začiatok. Uhol spojenia, štartovací odpor, rýchlosť, tlaková strata, zaťaženie tyče, montáž, vedenie a konštrukcia stroja určujú, či je valec vhodný pre skutočnú aplikáciu. Kupujúci OEM, ktorí poskytnú kompletnú dráhu zaťaženia a hydraulické údaje, môžu získať užitočnejšiu cenovú ponuku ako kupujúci, ktorí zašlú iba číslo sily.

X. O HCIC

HCIC vyvíja a vyrába hydraulické valce, hydraulické pohonné jednotky a súvisiace komponenty pre vozidlá, zariadenia na manipuláciu s odpadom, stavebné a priemyselné zariadenia. Technická vhodnosť by mala byť posúdená vzhľadom na skutočnú konštrukciu stroja a príslušné bezpečnostné požiadavky.
