Rýchlosť hydraulického valca a čas cyklu: Ako kupujúci OEM priraďujú prietok k pohybu

● 2026-09-07 ● - ● Nechajte mi správu

I. Prečo sa rýchlosť valca stáva problémom OEM

Hydraulický valec môže mať správne vŕtanie, zdvih a teoretickú silu, ale stále nespĺňa výrobné požiadavky stroja, pretože dostupný prietok nestačí na cieľový pohyb. Výsledok je známy výrobcom zariadení: zdvih, ktorý trvá príliš dlho, cyklus tlače, ktorý zmešká čas taktu, alebo spätný zdvih, ktorý sa správa inak ako vysunutie.

Prvý skríningový výpočet je jednoduchý. Kalkulačka rýchlosti hydraulického valca môže priradiť prietok oleja k efektívnej ploche komory, zatiaľ čo odhad doby cyklu hydraulického valca spája rýchlosť so zdvihom. Skutočný stroj však pridáva aj obmedzenia ventilov, straty hadíc, zmeny tlaku, zmeny zaťaženia, oblasť na strane tyče, nastavenia ovládania a zámerné spomalenie na konci dráhy.

Táto príručka vysvetľuje cestu výpočtu, ktorú môže kupujúci OEM použiť pred požiadaním o cenovú ponuku valca, čerpadla alebo pohonnej jednotky. Je to zámerne sprievodca na úrovni systému. Valec by sa nemal vyberať len podľa rýchlosti.

II. Štyri vstupy pre výpočet prvého prechodu

2.1 Oblasť vrtu

Vŕtanie určuje celú plochu piesta použitú počas vysúvania, keď olej vstupuje do konca uzáveru. For a circular piston:

Avŕtať= π × D2÷ 4

Väčší otvor potrebuje väčší objem oleja, aby sa mohol pohybovať rovnakou rýchlosťou. Môže poskytnúť väčšiu silu pri danom tlaku, ale tiež zvyšuje požiadavku na prietok pre cieľovú rýchlosť.

2.2 Prstencová oblasť na strane tyče

Počas zaťahovania tyč zaberá časť oblasti vývrtu. The effective rod-side area is:

Astrana tyče= Avŕtať− Atyč

2.3 Mŕtvica

Zdvih určuje vzdialenosť, ktorú musí piest prejsť. Určuje tiež množstvo oleja potrebné na jeden vysúvací alebo zasúvací pohyb. Dlhý zdvih môže vytvoriť veľký objem a potrebu prietoku, aj keď sa cieľová lineárna rýchlosť zdá byť skromná.

2.4 Dostupný tok

Použite prietok, ktorý môže dosiahnuť valec počas príslušného pohybu stroja. Prietok na štítku čerpadla nie je vždy identický s užitočným prietokom vo valci. Otvory ventilov, priemer hadice, armatúry, filtre, tlakovo kompenzované ovládacie prvky, zdieľanie s inými ovládačmi a otáčky motora môžu zmeniť prietok dostupný vo valci.

III. Vzorce rýchlosti hydraulického valca

Pre konzistentné jednotky je základný vzťah rýchlosti:

v= Q ÷ A

kde:
  1. V---- je rýchlosť valca.
  2. Q--- je objemový prietok dosahujúci komoru.
  3. A---- je efektívna oblasť komory.

3.1 Pre výpočet rozšírenia:

vpredĺžiť= Q ÷ Avŕtať

3.2 Pre výpočet stiahnutia:

vstiahnuť späť= Q ÷ Astrana tyče

Prevod jednotiek musí byť spracovaný správne. Ak je plocha v palcoch štvorcových a prietok je v galónoch za minútu, pred výpočtom palcov za sekundu preveďte galóny za minútu na kubické palce za sekundu. Jeden americký galón obsahuje 231 kubických palcov, takže:

Q in3/s = Q in3/min ÷ 60 = GPM × 231 ÷ 60

Pri metrických prácach používajte metre kubické za sekundu a metre štvorcové alebo litre za minútu so zodpovedajúcim prevodom. Nemiešajte plochu v palcoch s litrami za minútu bez toho, aby ste najskôr prepočítali jednotky.

IV. Čas cyklu od zdvihu a rýchlosti

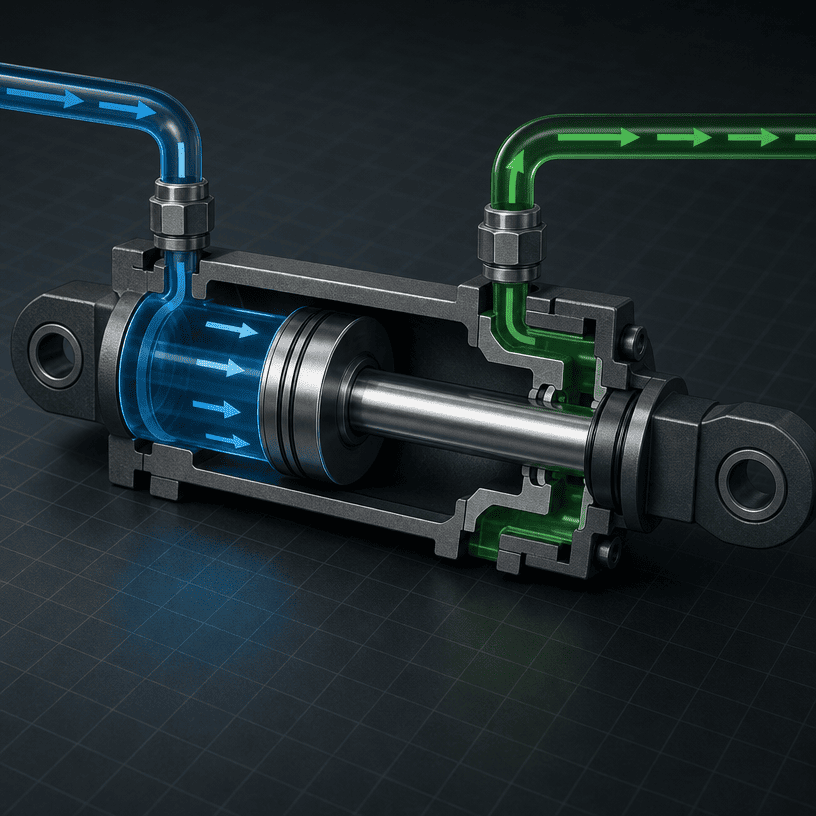

Hydraulic cylinder flow path and effective chamber area for speed calculation

Po odhadnutí rýchlosti valca je čas jednosmerného pohybu:

t = L ÷ v

kde:

  • t---- je doba jednosmerného pohybu.
  • L--- je skutočný zdvih valca.
  • v--- je priemerná rýchlosť valca.

Pre jednoduchý cyklus vysúvania a zasúvania:

tcyklu= tpredĺžiť+ tstiahnuť späť+ tovládanie

t_ovládaniezahŕňa prepínanie ventilov, zrýchlenie, spomalenie, zotrvanie, zapojenie záťaže a akúkoľvek čakaciu dobu zabudovanú do sekvencie stroja. Nie je bezpečné predpokladať, že celý cyklus je jednoducho dvojnásobkom času predĺženia.

V. Spracovaný príklad len pre skríning

Predpokladajme, že valec s jednou tyčou má:

  • 4-palcový vývrt
  • 2-palcová tyč
  • 24-palcový zdvih
  • Prietok 12 GPM dostupný pre aktívnu komoru

5.1 Plocha vrtu je približne:

Avŕtať= π × 42÷ 4 ≈ 12,57 palca2

5.2 Plocha tyče je približne:

Atyč= π × 22÷ 4 ≈ 3,14 palca2

5.3 Prstencová plocha na strane tyče je teda približne:

Astrana tyče≈ 12,57 − 3,14 = 9,43 palca2

5.4 Prevod dostupného toku:

Q = 12 × 231 ÷ 60 ≈ 46,2 palca3/s

5.5 Ideálne rýchlosti premietania sú:

vpredĺžiť≈ 46,2 ÷ 12,57 ≈ 3,68 palcov/s
vstiahnuť späť≈ 46,2 ÷ 9,43 ≈ 4,90 in/s

5.6 Ideálne jednosmerné časy pre 24-palcový zdvih sú:

tpredĺžiť≈ 24 ÷ 3,68 ≈ 6,5 s
tstiahnuť späť≈ 24 ÷ 4,90 ≈ 4,9 s

Toto sú teoretické skríningové hodnoty. Skutočný čas stroja môže byť dlhší z dôvodu kolísania výtlaku čerpadla, ovládania ventilu, tlakových strát, podmienok zaťaženia, obmedzení hadíc, tlmenia, netesnosti a naprogramovaného zotrvania. Príklad nepredstavuje hodnotenie alebo garantovaný čas cyklu pre produkt HCIC.

VI. Prečo sa predlžovanie a zaťahovanie správajú inak

6.1 Účinné oblasti sú rôzne

Valec s jednou tyčou využíva oblasť plného otvoru na jednej strane a oblasť prstenca na druhej strane. Pri rovnakom prietoku produkuje menšia plocha na strane tyče vyššiu teoretickú rýchlosť. Pri rovnakom tlaku tiež vytvára nižšiu teoretickú silu ako strana s plným otvorom.

To je dôvod, prečo by kupujúci OEM mali požadovať samostatné hodnoty predĺženia a zatiahnutia namiesto toho, aby požadovali iba „otáčky valca“.

6.2 Okruh nemusí vysielať rovnaký prietok

Smerový ventil môže merať dva smery odlišne. Vyvažovacie ventily, riadenie prietoku, obvody snímania zaťaženia, obmedzenia spätného toku a spätný tlak môžu zmeniť skutočný pohyb. Výpočet otáčok valca by mal určiť, či je hodnota prietoku prietok čerpadla, výstupný prietok ventilu alebo nameraný prietok z valca.

6.3 Zaťaženie sa počas zdvihu mení

Zdvíhacie tiahlo sa môže pohybovať cez rôzne mechanické uhly. Zhutňovač alebo vyhadzovač môže naraziť na meniaci sa odpor. Drapák môže zrýchliť, dostať sa do kontaktu s materiálom a potom ho držať proti nákladu. Tieto udalosti ovplyvňujú tlak a môžu spôsobiť, že riadiaci systém zníži prietok alebo vstúpi do chráneného prevádzkového stavu.

6.4 Ovládanie konca zdvihu mení priemernú rýchlosť

Vankúš, ventil na reguláciu prietoku alebo elektronická rampa môžu znížiť rýchlosť na konci jazdy. To môže chrániť valec a stroj, ale to znamená, že priemerný čas cyklu sa nevypočítava len z neodpruženej rýchlosti stredného zdvihu. Konštruktér by mal oddeliť rýchlu jazdu, riadené spomalenie a čas zotrvania, keď je dôležitý cieľ doby cyklu.

VII. Ako spojiť valec s čerpadlom alebo HPU

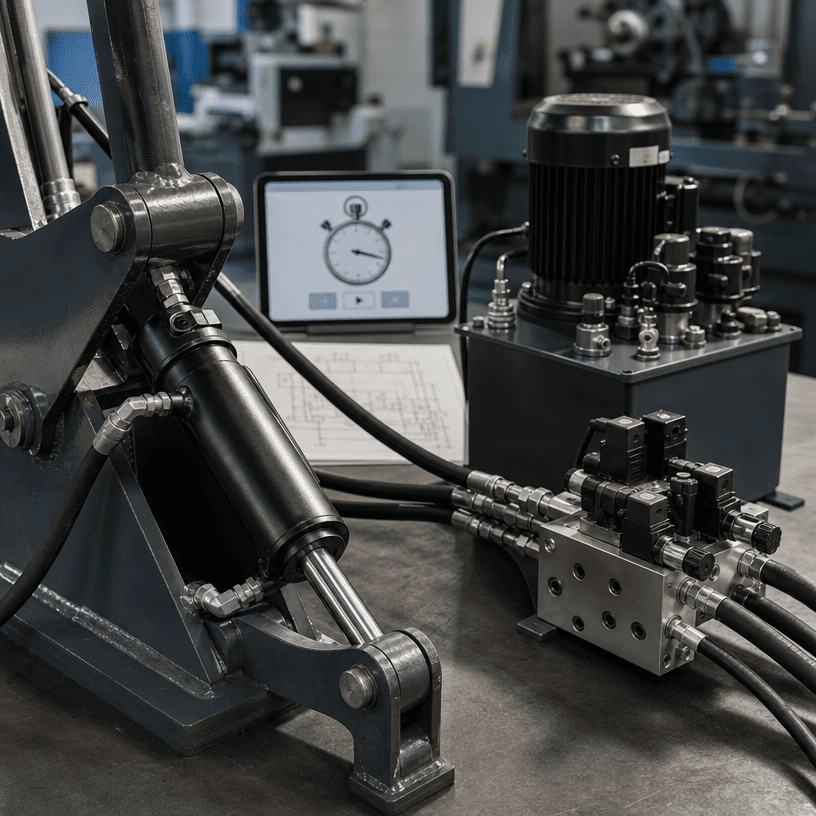

Hydraulic cylinder, HPU and valve block review for cycle-time matching

Užitočná kontrola veľkosti funguje spätne od požiadavky stroja:

1. Definujte požadovaný pohyb:Zaznamenajte zdvih, cieľový čas vysunutia, cieľový čas stiahnutia a celkový čas cyklu.

2. Vypočítajte obe efektívne oblasti:Použite oblasť otvoru pre smer plného otvoru a oblasť prstenca pre stranu tyče.

3. Vypočítajte požadovaný prietok:Zmeňte usporiadanie v = Q ÷ A na Q = v × A, potom preveďte výsledok na zvolený systém jednotiek.

4. Skontrolujte silu pri rovnakých prevádzkových podmienkach:Flow controls speed; tlak a efektívna oblasť kontroly teoretická sila.

5. Skontrolujte činnosť čerpadla:Uistite sa, že čerpadlo dokáže poskytnúť požadovaný prietok pri tlaku, ktorý si vyžaduje záťaž.

6. Skontrolujte zdieľané funkcie:Zistite, či iný pohon, ventil alebo funkcia chladenia používa rovnaký prietok čerpadla.

7. Skontrolujte veľkosť riadku:Obmedzenia hadíc a portov môžu znížiť dostupný prietok a zvýšiť tvorbu tepla.

8. Správanie kontrolného ventilu a vankúša: Uistite sa, že ventil dokáže merať požadovaný prietok a či je vankúš vhodný pre zaťaženie a rýchlosť.

9. Zmerajte skutočný čas cyklu:Vysúvanie a zasúvanie skúšajte oddelene pri reprezentatívnom zaťažení a teplote.

10. Potvrďte konečný dizajn:Pred uvoľnením skontrolujte valec, HPU, ventil, hadicu a štruktúru ako jeden systém.

VIII. Otázky kupujúcich, ktoré zlepšujú cenovú ponuku

Pred vyžiadaním cenovej ponuky si pripravte odpovede na tieto otázky:

  • Aký je požadovaný zdvih v každom smere?
  • Aké sú cieľové časy vysúvania a zasúvania?
  • Meria sa cieľový čas bez zaťaženia, pracovného zaťaženia alebo maximálneho zaťaženia?
  • Aký prietok je k dispozícii v otvore valca?
  • Je čerpadlo zdieľané s inou funkciou?
  • Aký tlak sa meria počas pohybu?
  • Vyžaduje stroj riadené spomalenie alebo vankúš?
  • Aké sú rozmery otvoru, tyče a montáže?
  • Aká je dĺžka hadice, veľkosť otvoru a typ ventilu?
  • Aká teplota, kvapalina a vonkajšie podmienky platia?
  • Je cieľom opakovateľný výrobný cyklus alebo príležitostný pohyb?

Tieto detaily pomáhajú oddeliť problém s valcom od problému HPU, ventilu, hadice, riadenia alebo mechanickej sekvencie.

IX. Bežné chyby pri výbere rýchlosti

Použitie prietoku čerpadla ako prietoku valca

Čerpadlo môže zabezpečovať niekoľko funkcií a prietok sa môže meniť s otáčkami motora alebo riadiacou logikou. Použite prietok dostupný počas skutočného pohybu valca.

Výpočet iba rýchlosti vysúvania

Sťahovanie využíva inú oblasť vo valci s jednou tyčou. Návrh, ktorý prejde výpočtom predĺženia, môže stále nespĺňať požiadavku na návratnosť.

Ignorovanie riadeného koncového chodu

Tlmenie a ovládanie rampy sú súčasťou cyklu. Mali by byť zahrnuté, keď má kupujúci prísny cieľ výroby.

Výber väčšieho otvoru na vyriešenie každého problému

Väčší otvor môže zvýšiť silu, ale aj zvýšiť objem oleja a potrebu prietoku. Ak sa čerpadlo nezmení, valec sa môže pohybovať pomalšie.

Zaobchádzanie s priemerným cieľom ako so zaručeným výsledkom

Teoretický vzorec nezohľadňuje každý pokles tlaku, zmenu zaťaženia alebo reguláciu. Konečné rozhodnutie o čase cyklu si vyžaduje testovanie alebo kontrolu výrobcu na základe úplných údajov stroja.

X. Záver

Výpočet otáčok hydraulického valca a čas cyklu hydraulického valca závisia nielen od prietoku čerpadla. Oblasť vŕtania, plocha na strane tyče, zdvih, správanie ventilu, tlakový stav, obmedzenia hadice, zmeny zaťaženia a kontrola konca zdvihu, to všetko ovplyvňuje výsledok.

Pre kupujúceho OEM nie je najužitočnejšou požiadavkou jednoducho „uviesť rýchly valec“. Uveďte cieľové časy vysúvania a zaťahovania, dostupný prietok vo valci, tlak pri zaťažení, zdvih, montážnu geometriu a poradie stroja. HCIC potom môže posúdiť, či sú valec a hydraulická pohonná jednotka dimenzované ako kompletný pohybový systém.

XI. O HCIC

HCIC, tiež známy ako Jinan Huachen Industrial Co., Ltd., vyvíja a vyrába hydraulické valce, hydraulické pohonné jednotky a súvisiace hydraulické komponenty pre vozidlá, zariadenia na manipuláciu s odpadom, stavebné a priemyselné zariadenia. Konečná vhodnosť by sa mala skontrolovať v porovnaní s kompletnou konštrukciou stroja a príslušnými bezpečnostnými požiadavkami
