Ochrana proti korózii tyče hydraulického valca: tvrdý chróm vs. QPQ vs. nikel-chróm v drsnom prostredí

I. Porucha: Prečo jediné hrdzavé miesto ničí celý hydraulický systém

V náročných prevádzkových prostrediach je korózia piestnej tyče zriedka len kozmetickou chybou. Jediný mikroskopický špendlík hrdze na odhalenej valcovej tyči pôsobí ako zúbkovaná žiletka.

Zakaždým, keďhydraulický valecrstiahne, že hrubý kráter z oxidu železa sa rozreže priamo cez stierač polyuretánovej tyče a primárne tlakové tesnenie v tvare U. V desiatkach cyklov:

• Tesnenie tyče sa roztrhne, čo vedie k viditeľným únikom hydraulického oleja na zemi.
• Abrazívne cestné nečistoty, soľný kal a voda sú vtiahnuté cez poškodený stierač priamo do valca.
• Vnútorná kontaminácia oleja urýchľuje opotrebovanie čerpadla, prilepenie cievky ventilu a katastrofálne zlyhanie systému.

Pri strojoch vystavených pobrežnému morskému vzduchu, soľným roztokom na odmrazovanie ciest (chlorid vápenatý a horečnatý) alebo kyslým poľnohospodárskym chemikáliám sa štandardné katalógové tvrdochrómové tyče často tvoria pľuzgiere a jamky v priebehu jedinej sezóny. Výber správnej povrchovej metalurgie je cenovo najefektívnejšia línia obrany.

---

II. 3 technológie povrchu tyče: Ako fungujú

[ 1. Štandardný tvrdý chróm ]   ===> Mikropopraskaná galvanicky pokovovaná škrupina (spolieha sa na čistú povrchovú bariéru)

[ 2. QPQ Liquid Nitriding ]  ===> Tepelne chemická difúzna vrstva do ocele (bez povlaku na vločky)

[ 3. Nikel-Chrome Dual Layer] ===> Hustá neporézna niklová bariéra + obetovaná vonkajšia vrstva z tvrdého chrómu

2.1 Tvrdé priemyselné chrómovanie

Štandardný tvrdý chróm zostáva globálnym štandardom pre vnútorné a ľahké priemyselné stroje.

- Proces: Vrstva kovového chrómu (zvyčajne s hrúbkou 20 až 30 mikrónov) sa galvanicky nanesie na indukčne kalenú uhlíkovú oceľ a vyleští sa do zrkadlového lesku (Ra 0,1 až 0,2 mikrónov).

- Mikroskopická realita: Všetok galvanicky nanesený chróm prirodzene obsahuje tisíce mikroskopických napäťových lomov ("mikrotrhlín"). V suchom alebo čistom olejovom prostredí tieto mikrotrhliny priaznivo držia mazací olejový film. V agresívnom chemickom prostredí však korozívne elektrolyty presakujú priamo cez mikrotrhliny do surovej základnej ocele pod nimi. Pod chrómom kvitne hrdza, ktorá dvíha pokovovanie do ostrých vločiek.

2.2 QPQ tekutá nitridácia (Quench-Polish-Quench Nitrocarburization)

QPQ nie je povrchová úprava, ktorá sedí na povrchu ocele; ide o termochemický difúzny proces, ktorý zásadne premieňa vonkajšiu molekulárnu štruktúru samotnej ocele.

- Proces: Surová oceľová tyč sa podrobuje tekutej feritickej nitrokarburizácii v špecializovanom solnom kúpeli, po ktorej nasleduje mechanické leštenie a sekundárna oxidácia. Atómy dusíka a uhlíka difundujú hlboko do oceľovej mriežky a vytvárajú extrémne tvrdú "zloženú vrstvu" nitridu železa (zvyčajne hlbokú 15 až 25 mikrónov) podporovanú hlbšou zónou difúzie dusíka.

- Kľúčová výhoda: Vzhľadom na to, že neexistuje žiadna samostatná galvanicky pokovovaná škrupina, QPQ nemôže vytvárať pľuzgiere, odlupovať sa, odlupovať ani odlupovať. Hustá čierna povrchová úprava z oxidu železa navyše utesňuje povrchové mikropóry a ponúka výnimočnú odolnosť voči cestnej soli a štrku.

2.3 dvojvrstvový nikel-chróm (vyvinutý pre námornú a námornú dopravu)

Keď zariadenie pracuje priamo v zónach so striekajúcou slanou vodou alebo na vrtných súpravách na mori, dvojvrstvový nikel-chróm poskytuje maximálnu galvanickú ochranu.

- Proces: Na oceľ sa najskôr galvanicky nanesie hrubá vrstva z tvárneho niklu bez pórov (30 až 50 mikrónov), po ktorej nasleduje štandardný vrchný náter z tvrdého chrómu (20 až 30 mikrónov).

- Kľúčová výhoda: Základná vrstva z čistého niklu poskytuje nepriepustnú chemickú bariéru odolnú voči korózii, ktorá úplne utesňuje oceľový podklad. Vonkajší chrómový vrchný náter poskytuje vysokú tvrdosť povrchu a odolnosť proti poškriabaniu. Aj keď agresívna slaná voda prenikne do chrómových mikrotrhlín, zastaví sa na niklovej bariére bez toho, aby sa dostala do kontaktu so základnou oceľou.

---

III. Porovnanie techniky: Výkonnosť Head-to-Head

IV. Kde špecifikovať jednotlivé ošetrenia: Praktická príručka aplikácie OEM

+-----------------------------+-------------------------------------------------------------------

|      Štandardný Chrome        |        QPQ tekutá nitridácia        |      Nikel-Chrome Dual        |

+-----------------------------+-------------------------------------------------------------------

| • Vnútorná automatizácia továrne | • Diaľničné snehové pluhy a sypače soli| • Pobrežné žeriavy a navijaky    |

| • Stacionárne dielenské lisy   | • Poľnohospodárske a hnojivové nádrže   | • Výťahy na pobrežné kontajnerové lode|

| • Uzavreté obrábacie stroje    | • Odpadové bočné a zadné nakladače       | • Námorné doky v zóne splash     |

| • Čisté skladové vysokozdvižné vozíky | • Prepravcovia lesného hospodárstva a kameniva     | • Podmorské hydraulické pohony   |

+-----------------------------+-------------------------------------------------------------------

4.1 Snehové pluhy, posýpače soli a komunálne nákladné autá: Vyberte si QPQ

Vozidlá mestskej zimnej služby jazdia priamo cez pretlakové oblaky tekutého chloridu vápenatého a mokrej kamennej soli. Soľný sprej otryskáva rozšírenéhydraulický valecprút spolu s vysokorýchlostným cestným štrkom. Jednotná difúzna vrstva QPQ odolná voči trieskam zabraňuje lokalizovanej jamkovej korózii, zatiaľ čo jej elegantná čierna povrchová úprava znižuje slnečné oslnenie od protiidúcich vozidiel.

4.2 Rozmetače hnojív a poľnohospodárske postrekovacie ramená: Zvoľte QPQ

Kvapalné dusíkaté hnojivá a kaly potaše sú notoricky agresívne voči štandardnému galvanicky pokovovanému chrómu. QPQ poskytuje chemickú pasivitu potrebnú na prežitie sezónneho vystavenia chemikáliám bez zachytenia tesnení žľazy.

4.3 Námorné výťahy, pobrežné doky a pobrežné plošiny: Vyberte si nikel-chróm

V morských zónach, kde je zariadenie permanentne vystavené oceánskej hmle a prílivovej hmle, je dvojvrstvový nikel-chróm uznávaným globálnym štandardom. Vyššia počiatočná investícia je kompenzovaná predchádzaním únikom hydrauliky na mori a drahým prestojom plavidiel.

---

V. 3 Dôležité výrobné detaily, ktoré musia inžinieri OEM vyžadovať

1. Základný materiál indukčné kalenie:Bez ohľadu na povrchovú úpravu musia byť mobilné valce vystavené vychýleniu bočným zaťažením a nárazom kameňa indukčne vytvrdené do hĺbky 1,5 až 3,0 mm (HRC 52 až 58). To zabraňuje "rozdrveniu vaječnej škrupiny" - kde sa kov s mäkkým jadrom podvolí pod nestvrdnutým povrchom tyče pri bodovom zaťažení.
2. Kontrola drsnosti povrchu (Ra 0,1 až 0,2 µm):Nadmerné leštenie tyče (Ra pod 0,05 µm) obmedzuje tesnenie medzného mazania, čo spôsobuje pískanie a predčasné opotrebovanie tesnenia. Nedostatočné leštenie (Ra nad 0,3 µm) odreže okraj tesnenia. Nevyhnutná je riadená krížová mikroúprava.

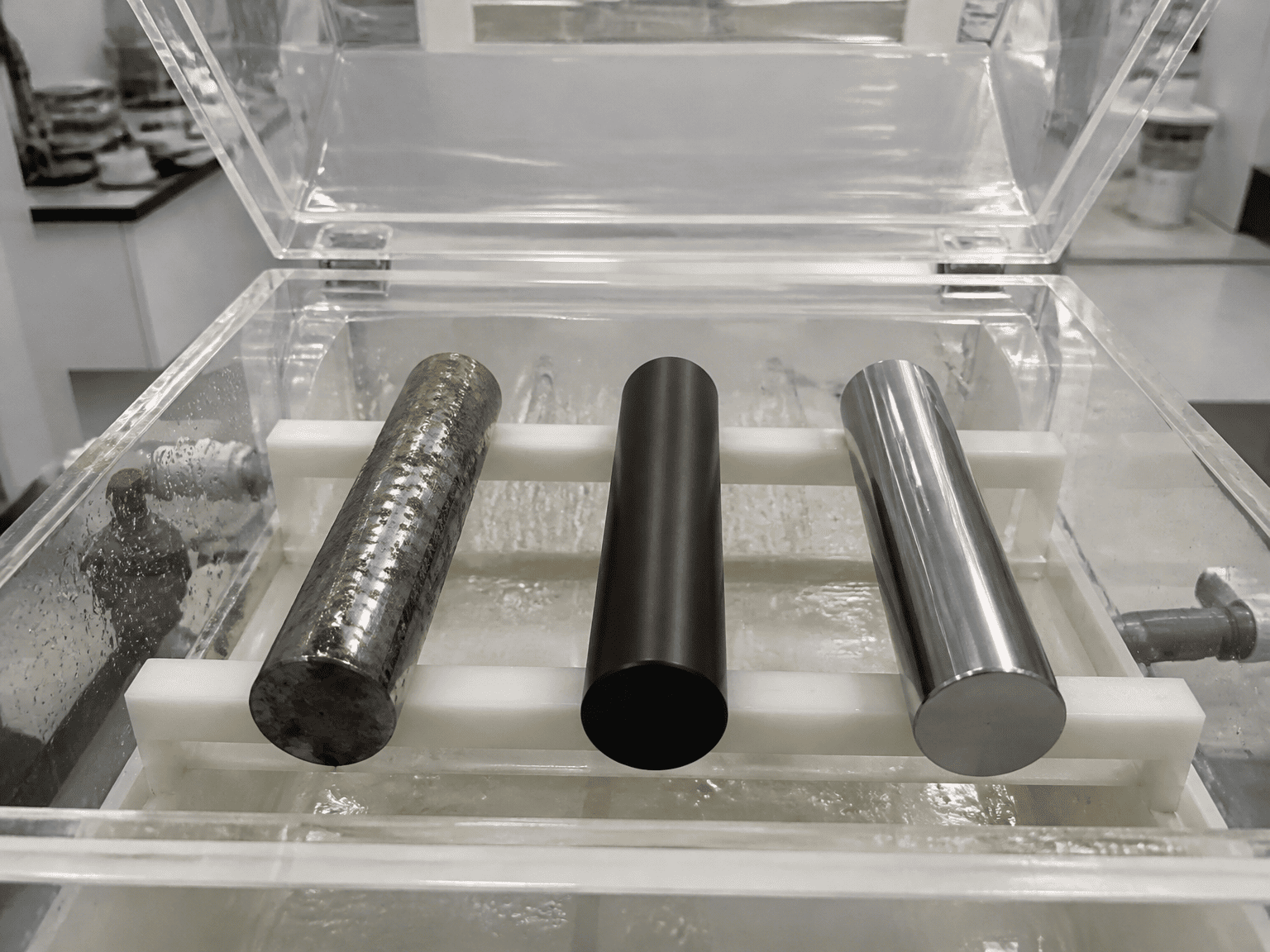

3. Certifikované testovacie overenie ASTM B117:Namiesto akceptovania vágnych marketingových tvrdení ako „odolné voči poveternostným vplyvom“ si vyžiadajte protokoly o testoch v soľnom spreji tretích strán alebo továrenských laboratórií so zdokumentovanými hodnoteniami korózie podľa normy ISO 10289.

---

⭐⭐⭐VI. Vyhlásenie o technických hraniciach a metalurgii

Hodnoty korózneho výkonu uvedené v tejto príručke sú založené na štandardnom laboratórnom testovaní neutrálneho soľného spreja ASTM B117. Životnosť v teréne sa môže líšiť v závislosti od miestnych koncentrácií chemikálií, cyklov mechanického odierania, vystavenia ultrafialovému žiareniu a protokolov oplachovania vozového parku.

---

VII. Konzultujte s HCIC pre skonštruované hydraulické valce odolné voči korózii

HCIC vyrába presné zákazkové hydraulické valce skonštruované s indukčne tvrdeným tvrdým chrómom, QPQ tekutou nitridáciou a lodnými niklovo-chrómovými tyčami pre výrobcov zariadení na celom svete.
