Unášanie hydraulického valca a vyhľadávanie protizávažného ventilu: Diagnostická forenzná analýza pre ramená ťažkých zariadení

I. 4 Hlavné príčiny neriadeného unášania boomu

Pri naloženom výložníku alebo vedrehydraulický valecspadne bez zásahu operátora, porucha je spôsobená jedným zo štyroch rôznych hydraulických mechanizmov:

Mechanizmus zlyhania	Fyzická hlavná príčina	Zvukový/vizuálny symptóm
Obtok tesnenia piestu (vnútorný únik)	Extrudovaná miska v tvare U alebo ryhované opotrebovacie krúžky presakujúce olej z konca uzáveru na koniec tyče	horúce miesto valca valca; drift sa zastaví, keď je tyč mechanicky podopretá
Protiváha ValveSeat Weeping	Znečistenie pod sedlom taniera, ryhovaný nos nábojnice alebo unavená pružina	Olej stekajúci okolo otvoru ventilu; stabilný posun bez ohľadu na stav tesnenia
Netesnosť cievky smerového ventilu	Nadmerné opotrebovanie vôle cievky v systémoch s otvoreným stredom	Vyskytuje sa iba vtedy, ak v okruhu výložníka nie je nainštalovaný žiadny uzatvárací ventil
Kontrakcia termálneho oleja	Horúci olej (65 °C) ochladenie na teplotu okolia (15 °C) zmenší objem kvapaliny o 3 % až 4 %	Počiatočný pokles o 10-20 mm počas prvej hodiny, potom sa úplne stabilizuje s nulovou stratou tlaku

---

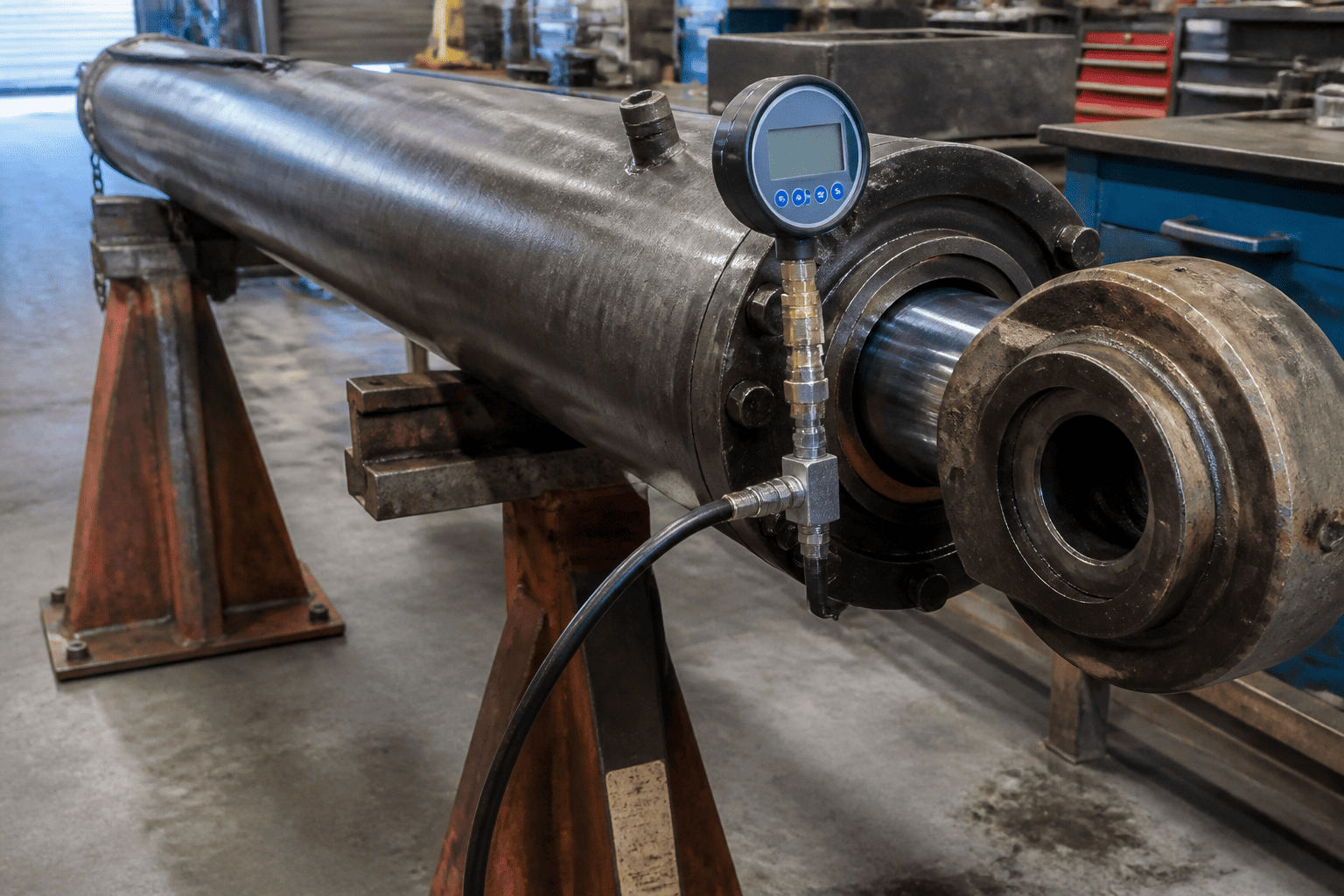

II. 15-minútový test izolácie poľa: valec vs. ventil

Nikdy neodstraňujte aťažký valec výložníkazo stroja pred dokončením tohto definitívneho izolačného testu:

1. Zdvihnite rameno na 45 stupňov s menovitým zaťažením: Hydraulický olej zahrejte na normálnu prevádzkovú teplotu (približne 50 °C až 55 °C).

2. Mechanické uzamknutie a podopretie výložníka: Nainštalujte inžiniersky schválenú podperu výložníka alebo záves žeriava, aby ste zaistili absolútnu bezpečnosť.

3. Izolujte spätné vedenie tyče: Odpojte hydraulickú hadicu pripojenú ku koncu tyče (prstencová strana) valca a hadicu uzavrite. Otvor na konci valca nechajte otvorený nad čistou odmernou nádobou.

4. Odstráňte mechanickú podperu: Nechajte plné gravitačné zaťaženie visieť na olejovom stĺpci valca na konci uzáveru.

5. Pozorujte vybitie z portu na konci tyče:

• Výsledok A (Nepretržitý tok oleja):Ak olej neustále vyteká z otvoreného otvoru pre tyč, zatiaľ čo rameno sa plazí smerom nadol, vysokotlakový olej obchádza tesniacu súpravu piesta cez vnútornú korunu piesta do komory tyče. Valec vyžaduje vnútornú prestavbu alebo brúsenie hlavne.
• Výsledok B (suchý port, ale bum sa stále plazí):Ak z otvoru pre tyč opustí nulový olej, ale tyč valca sa zatiahne, tesnenia piestu držia na 100 %. Objem oleja na konci uzáveru uniká cez sedlo vyvažovacieho ventilu udržiavajúceho záťaž späť do nádrže.

---

III. Lov protizávažného ventilu: Prečo sa spúšťanie výložníkov chveje

Vyvažovacie ventily (nadstredové ventily) vykonávajú dve kritické úlohy: zachytávajú olej, aby zabránili poklesu zaťaženia v prípade prasknutia potrubia, a merajú spätný tok, takže nadmerné gravitačné zaťaženie nemôže prekonať hydraulické čerpadlo.

Keď operátor spustí ťažké rameno a stroj sa začne prudko nakláňať a chvenie, vyvažovací ventil je zachytený v nestabilite riadiaceho tlaku (lov):

Krok	Popis procesu
1	Operátor odošle príkaz na spustenie → Riadiaci tlak otvorí vyvažovací ventil
2	Ventil sa otvára → Olej vyteká z konca veka valca → Rameno sa zrýchľuje smerom nadol
3	Rameno klesá rýchlejšie, ako čerpadlo dokáže dodať olej → Pilotný tlak klesne na nulu
4	Strata tlaku pilota → Ventil sa náhle zatvorí → Hydraulická rázová vlna, chvenie ramena

Tento cyklus sa opakuje päť až pätnásťkrát za sekundu, čo spôsobuje extrémne akustické chvenie a únavu konštrukcie na čapoch výložníka.

---

IV. Technické pravidlá: Výber správneho pilotného pomeru

Primárnou inžinierskou chybou, ktorá spúšťa hľadanie protiváhy, je výber príliš agresívneho pilotného pomeru pre flexibilné, štrukturálne rameno:

• Nízky pilotný pomer (3:1 až 4:1):Vysoko stabilný a hladký na flexibilných ramenách, zdvíhacích plošinách a ramenách žeriavu s dlhým dosahom. Vyžaduje vyšší pilotný tlak na otvorenie trhliny a poskytuje prirodzené hydraulické tlmenie, ktoré odoláva tlakovým špičkám.
• Stredný pilotný pomer (4,5:1 až 5:1):Štandardné priemyselné štandardy pre pevné spojenia rýpadiel a zdvíhacie ramená kolesového nakladača, kde je mechanická deformácia minimálna.
• Vysoký pomer pilota (8:1 až 10:1):Mimoriadne energeticky úsporné, pretože minimálny riadiaci tlak otvára ventil, čím sa znižuje zaťaženie motora čerpadla. Náboje s vysokým pomerom sú však precitlivené na spätný tlak a mali by sa používať iba na pevných navijakoch alebo krátkych, tuhých hydromotorových pohonoch – nikdy nie na pružných konštrukciách výložníka s vysokou zotrvačnosťou.

---

V. 4 osvedčené postupy pre spoľahlivosť hydrauliky s nulovým posunom

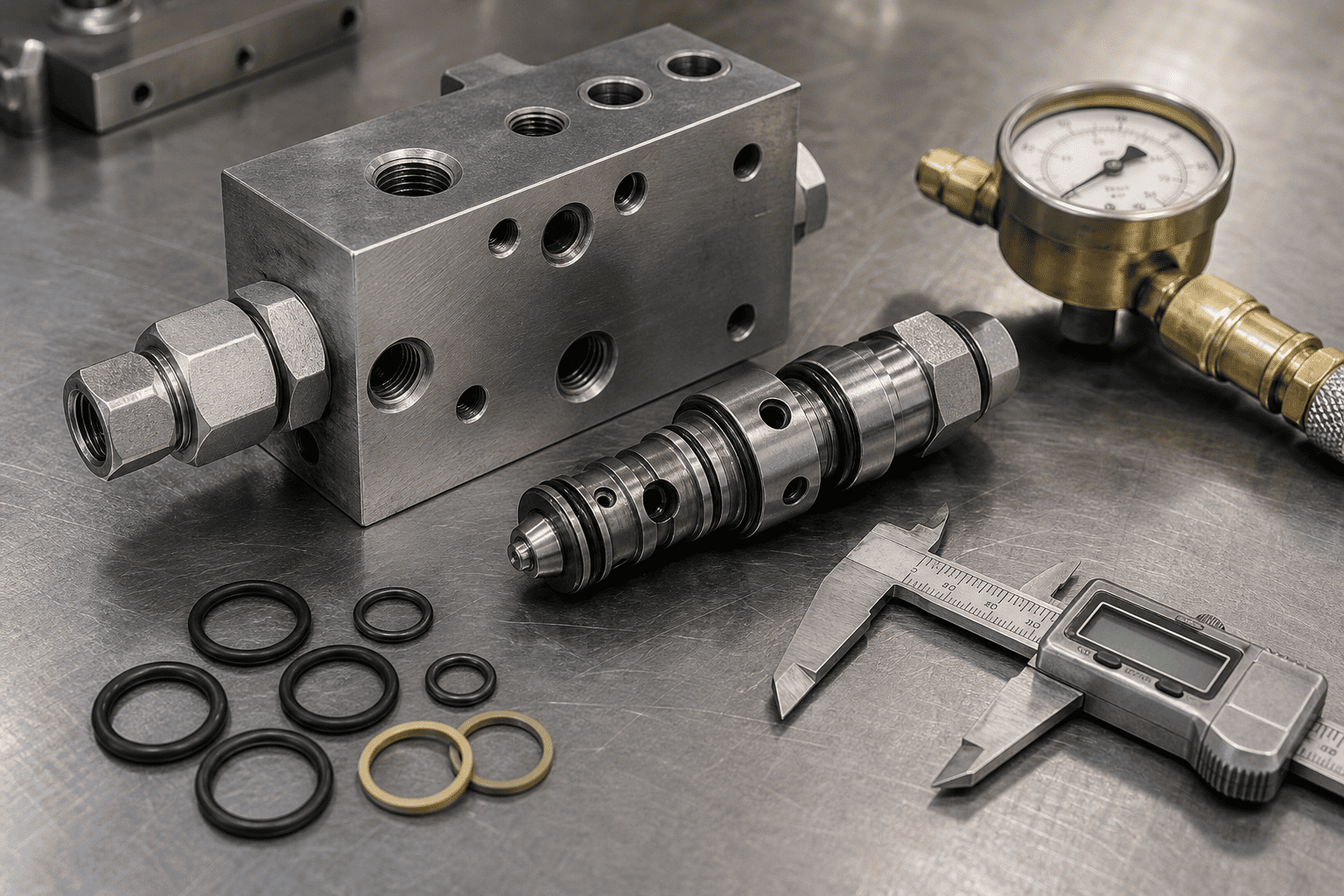

1. Pred krútiacim momentom vypláchnite dutiny protizávažia:Dokonca aj 20-mikrónová oceľová trieska zachytená medzi nosom taniera a sedlom potrubia spôsobí posun ramena o 50 mm za hodinu. Vŕtanie potrubí vždy prepláchnite podľa noriem čistoty ISO 16/14/11.

2. Špecifikujte záložné krúžky Viton/HNBR pre vysokotlakové držanie:Zabezpečte, aby balíky tesnení piestov využívali antiextrúzne termoplastické podporné krúžky schopné vydržať 4 000+ psi nepretržité statické pridržiavanie bez mikrotečenia.

3. Odlíšte tepelnú kontrakciu od skutočných netesností:Pri testovaní novo zaparkovaných strojov počkajte tridsať minút na stabilizáciu teploty oleja pred zaznamenaním referenčných hodnôt driftu.

4. Nainštalujte priamoprírubové protizávažie:Vyhnite sa ventilom namontovaným na potrubí. Priskrutkovanie ventilového bloku priamo k prírubovým portom SAE so 4 skrutkami na valci zabezpečuje tuhú spätnú väzbu pilota a nulové riziko prasknutia vonkajšej hadice.

---
