A hydraulický valecmôže doraziť v dobrom stave a stále sa môže poškodiť, kým sa dostane do stroja. Nechránené porty zbierajú nečistoty. Odkrytá piestna tyč môže korodovať. Valec uložený v nesprávnej polohe môže spôsobiť problémy s tesnením alebo vnútornou koróziou, ktorým sa dá vyhnúť.
Preto by sa príjem a skladovanie mali považovať za súčasť procesu inštalácie, nie za upratovanie skladu. Cieľ je jednoduchý: udržiavať fľašu čistú, chránenú a vysledovateľnú, kým nebude vyškolený technik pripravený ju pripojiť.
Táto príručka je určená pre nákupcov OEM, tímy údržby a distribútorov manipulujúcich s hydraulickými valcami pred inštaláciou. Zameriava sa na praktické skladovanie a kontroly pred uvedením do prevádzky. Nenahrádza príručku výrobcu valca ani bezpečnostný postup pre stroj.

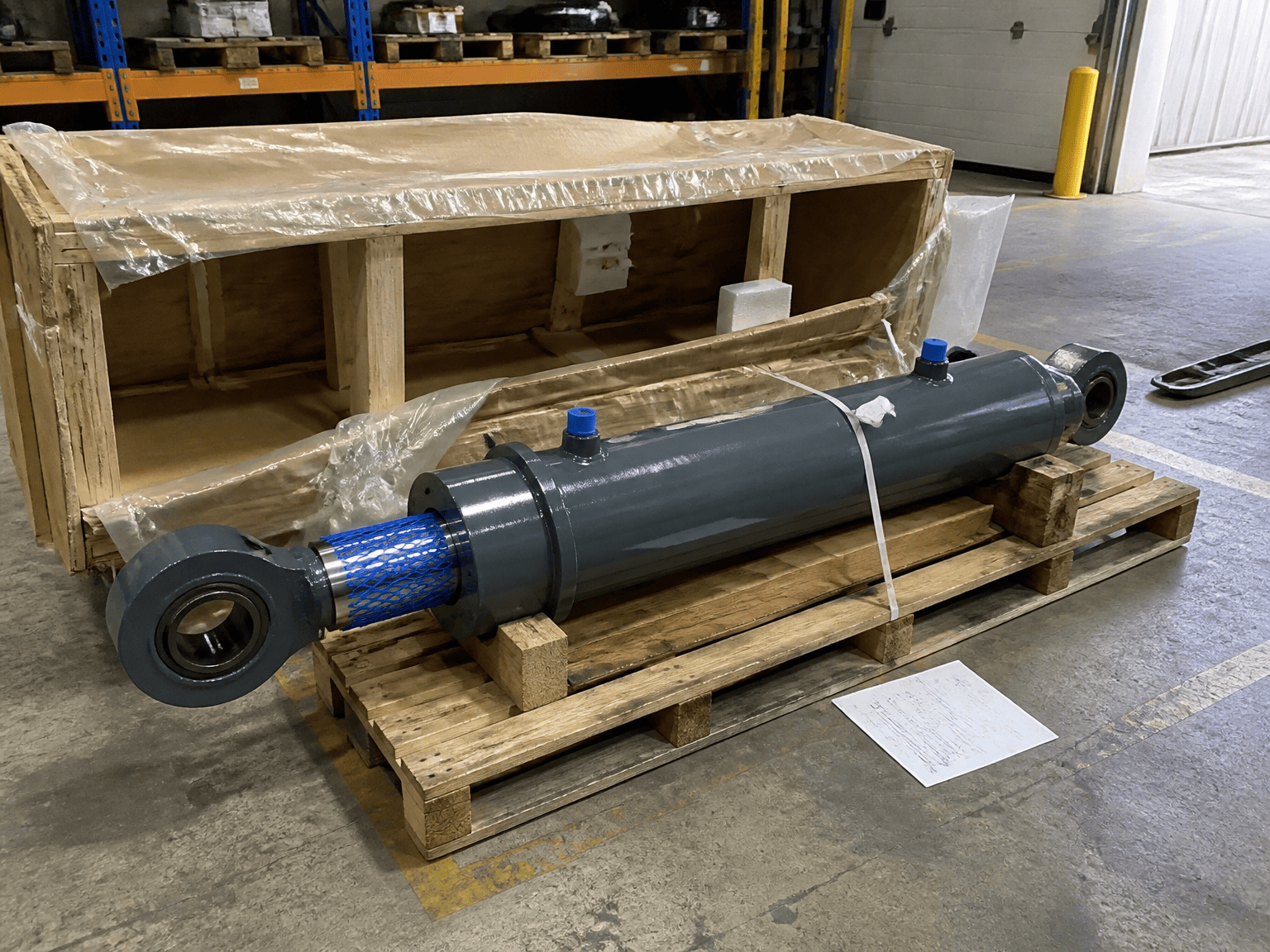

Začnite kontrolu, kým sú obaly a prepravná ochrana stále na mieste. Zaznamenajte si model, množstvo, viditeľné poškodenie a akékoľvek chýbajúce príslušenstvo. Ak prepravka, paleta alebo valec vykazuje stopy po náraze, pred odstránením ochranných materiálov urobte fotografie.
Skontrolujte nasledujúce body:
Montážny návod Hänchen začína kontrolou úplnosti a poškodenia dodávky. To je užitočná disciplína pre akúkoľvek výmenu alebo OEM projekt: nenájdite chýbajúcu montážnu časť po tom, čo bol valec už presunutý do skladu.
Ak je poškodenie viditeľné, izolujte predmet a pred čistením, lakovaním alebo pokusom o pohyb piestnej tyče ho zdokumentujte.
Pokyny pre cylindrickú vložku spoločnosti Parker hovoria, že zátky na ochranu portov by mali zostať na mieste až do inštalácie. Dôvod je praktický. Otvorené hydraulické porty poskytujú priamu cestu pre prach, kovové triesky, vlhkosť a iné nečistoty do valca.
Neodstraňujte zátky len kvôli kontrole závitu. Potvrďte typ portu z výkresu alebo dokumentácie k produktu. Keď je potrubie pripravené na inštaláciu, pred pripojením vyčistite potrubia a armatúry. Parker tiež varuje, že potrubie by malo byť dôkladne vyčistené, aby sa odstránili triesky a otrepy zo závitovania alebo lemovania.
Čisté pripojenie nie je len preferenciou pri uvedení do prevádzky. Kontaminácia môže poškodiť tesnenia, ventily a dokončené povrchy valcov po spustení stroja.
Parker odporúča vnútorné skladovacie priestory so suchou, čistou a nekorozívnou atmosférou. Valec by mal byť chránený pred vnútornou koróziou, ako aj vonkajším nárazom.
Úložný priestor by mal tiež obmedziť:
Nepoužívajte valec ako podperu pre iné materiály. Uchovávajte identifikačné a produktové dokumenty s položkou alebo v sledovateľnom skladovom zázname. Valec, ktorý stratí informácie o modeli alebo objednávke, je ťažšie overiť, keď je stroj konečne pripravený.
Pre konvenčné priemyselné valce Parker odporúča vertikálne skladovanie s piestnou tyčou hore, kedykoľvek je to možné. Táto poloha môže znížiť riziko korózie v dôsledku kondenzácie vo vnútri valca a pomôcť minimalizovať poškodenie tesnenia.
Správna poloha môže závisieť od konštrukcie valca, zdvihu, hmotnosti, inštalovaného príslušenstva a pokynov výrobcu. Teleskopické fľaše, jednočinné fľaše a fľaše so špeciálnymi požiadavkami na skladovanie by sa nemali umiestňovať podľa všeobecného pravidla skladovania.
Ak musí byť valec uložený vodorovne, podoprite ho cez vhodné body, aby sa trubica, tyč a montážne príslušenstvo neohli alebo nepoškodili. Zabráňte rolovaniu a chráňte piestnu tyč pred kontaktom s hrebeňom alebo podlahou.
Ak je valec skladovaný plný hydraulickej kvapaliny, Parker poznamenáva, že je potrebné vziať do úvahy expanziu kvapaliny spôsobenú zmenami teploty. Toto je bod, ktorý musí výrobca alebo hydraulický inžinier potvrdiť pred dlhodobým skladovaním.
Piestna tyč je jedným z najdôležitejších povrchov, ktoré je potrebné chrániť pri skladovaní. Hrdza, preliačiny a škrabance môžu poškodiť tesnenie tyče a vedenie, keď sa valec začne pohybovať.
Spoločnosť Parker odporúča natrieť nechránené nenatreté povrchy, ako je piestna tyč, zmesou zabraňujúcou hrdzaveniu, keď je zariadenie skladované vonku dlhší čas. Správny ochranný produkt a spôsob odstránenia by sa mali potvrdiť pre povrchovú úpravu tyče, materiál tesnenia a dobu skladovania.
Pred inštaláciou skontrolujte tyč pod dobrým svetlom. Hľadaj:
Poškodenú tyč ako rýchlu opravu neleštite, nebrúste ani neprefarbujte. Zaznamenajte si stav a opýtajte sa dodávateľa tlakovej fľaše alebo kvalifikovaného opravárskeho tímu, či je možné daný diel prijať.
Pred montážou porovnajte valec so schváleným výkresom a podrobnosťami objednávky. Potvrďte celkovú dĺžku, zdvih, spôsob montáže, orientáciu portu, pripojenie koncovej tyče a zahrnuté príslušenstvo.
Spoločnosť Hänchen inštruuje inštalatérov, aby pred montážou odstránili tesniace zátky alebo krycie dosky používané na ochranu produktu počas prepravy. Odstráňte tieto ochrany v správnej fáze: nechajte hydraulické porty zatvorené, kým nebudú potrubia a armatúry pripravené, potom pred otvorením okruhu vyčistite oblasť pripojenia.
Inštalačný tím by mal tiež potvrdiť, že:
Parker a Hänchen zdôrazňujú, že montáž tlakových fliaš je špeciálna úloha. Postupujte podľa pokynov výrobcu stroja na uzamknutie, zdvíhanie a uvoľnenie tlaku.
A hydraulický valecby sa nemali používať na ťahanie konštrukcie stroja na miesto. Po uskladnení by mal inštalačný tím potvrdiť, že podporné body, montážne plochy a pripojené členy stroja sa stretávajú bez toho, aby valec zatlačil na miesto. Hänchen odporúča montáž bez stresu a varuje pred prekročením prípustného bočného zaťaženia piestnice.

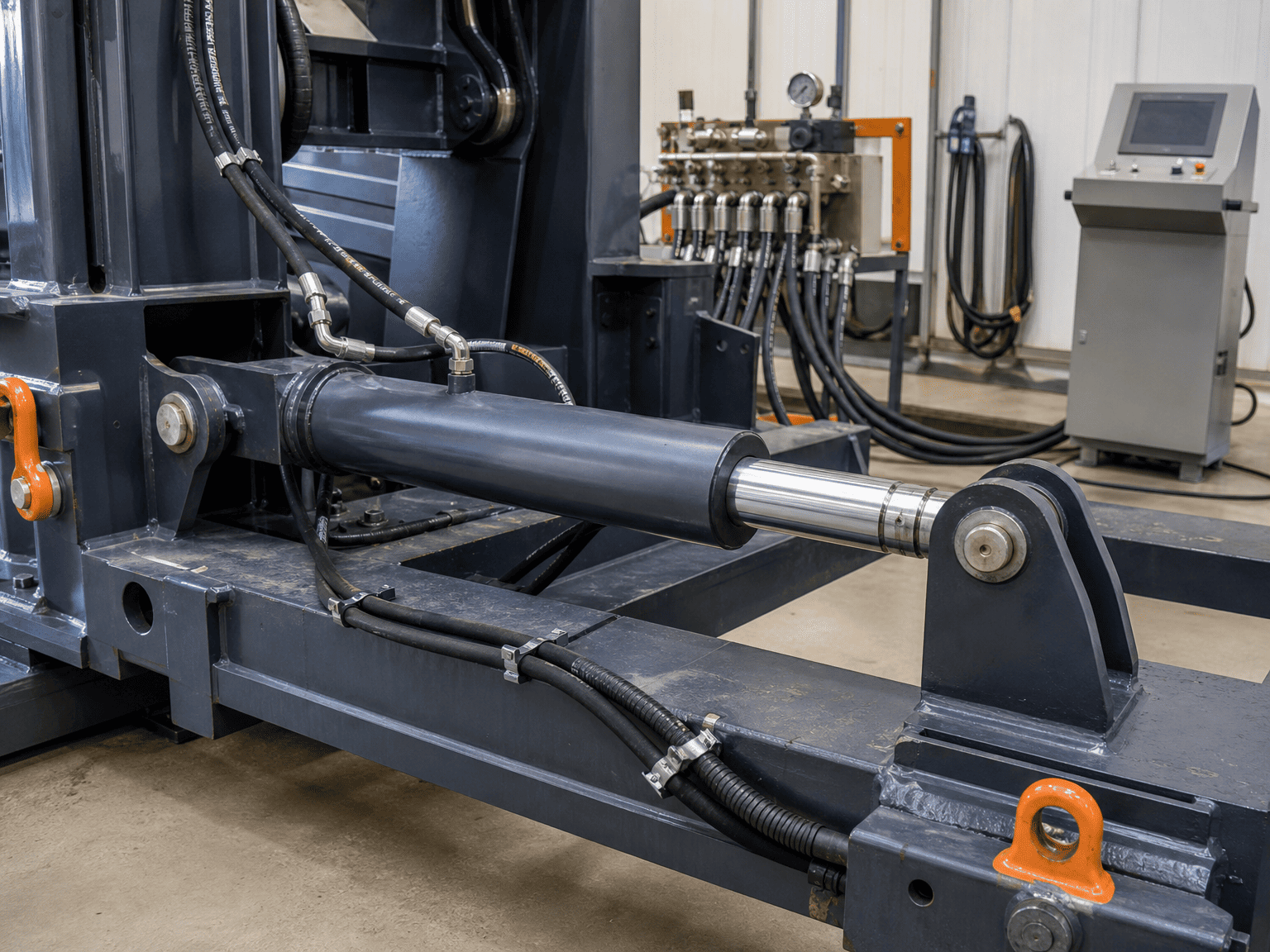

Pred uvedením do prevádzky skontrolujte inštaláciu od valca smerom von:
- Montážne plochy sú čisté a úplne usadené
- Valec je podopretý bez krútenia rúrky
- Spojenie na konci tyče netlačí tyč do strany
- Tyč môže dosiahnuť oba konce zamýšľaného zdvihu bez kontaktu
- Hadice majú dostatok pohybu a nedrhnú o rám
- Ochranné kryty a blízke časti nechávajú požadovaný voľný priestor
Bezpečnostné pokyny spoločnosti Parker tiež považujú zarovnanie za zodpovednosť za inštaláciu. Vykonajte túto kontrolu pred použitím tlaku, zatiaľ čo akékoľvek rušenie je možné opraviť bez zaťaženia valca alebo konštrukcie stroja.
Vzduch zachytený v hydraulickom valci môže ovplyvniť prevádzku a správanie komponentov. Inštalačné pokyny Hänchen odporúčajú umiestniť vetracie otvory hore, ak je to možné, a odvzdušniť valec pred spustením.
Presný postup odvzdušnenia závisí od konštrukcie valca a okruhu stroja. Postupujte podľa pokynov výrobcu, udržujte tlak pod kontrolou a uistite sa, že vytekajúca kvapalina a vzduch nemôžu predstavovať nebezpečenstvo.
Po odvzdušnení odporúča Hänchen pred bežnou prevádzkou pomalý pohyb bez zaťaženia a pod nízkym tlakom. Uvedený tím by mal dodržiavať:
- Hladké vysúvanie a zasúvanie
- Netesnosti v otvoroch, tesneniach a armatúrach
- Pohyb a vyrovnanie tyče
- Neočakávaný hluk, chvenie alebo náraz
- Pohyb hadice a kontakt s rámom
- Správanie na konci zdvihu a odpruženie, ak je namontované
Neprechádzajte priamo zo skladu na test plného zaťaženia bez tejto kontrolovanej kontrolnej fázy.
Pre každý valec veďte krátky záznam obsahujúci:
- Referenčné číslo modelu a sériového čísla alebo objednávky
- Dátum prijatia a miesto uloženia
- Poškodenie obalu alebo prepravy
- Stav zástrčky portu a ochrany tyče
- Skladovacia poloha a dátumy kontroly
- Viditeľná korózia alebo poškodenie povrchu
- Schválený výkres a návod na inštaláciu
- Meno osoby, ktorá ho uvoľnila na inštaláciu
Tento záznam pomáha OEM oddeliť poškodenie pri preprave, poškodenie pri skladovaní a prevádzkové poškodenie, keď sa problém objaví neskôr. Inštalačnému tímu tiež poskytuje jasný východiskový bod namiesto spoliehania sa na pamäť.
Ak bola fľaša dlhší čas uskladnená, vystavená poveternostným vplyvom alebo bola prijatá s poškodením pri preprave, pred pripojením k stroju pošlite informácie o modeli, fotografie, históriu skladovania a inštalačný výkres. Dodávateľ potom môže pomôcť rozlíšiť normálnu kontrolu pred inštaláciou od stavu, ktorý si vyžaduje opravu alebo výmenu.
Najlepší výsledok uvedenia do prevádzky začína pred prvou tlakovou skúškou: chráňte fľašu, udržiavajte porty čisté, overte inštaláciu a zaznamenajte, čo ste našli
