O kontaminácii hydrauliky sa často hovorí po prilepení ventilu, hlučnosti čerpadla alebo po nerovnomernom pohybe valca. Potom už kvapalina nie je len detailom údržby. Stalo sa dôkazom, že systém nebol kontrolovaný v skoršom štádiu.
V prípade zariadení OEM sa čistota začína pred uvedením do prevádzky. Nový olej môže pred použitím vyžadovať filtráciu. Hadice, armatúry, nádrže a opracované komponenty môžu vnášať častice. Odvzdušňovač, prístupový kryt alebo otvorený port môžu počas servisu umožniť vniknutie kontaminácie. Opotrebenie vo vnútri systému potom môže vytvoriť viac častíc a cirkulovať ich cez citlivé medzery.
Pre tím OEM je čistota užitočnejšia, keď sa s ňou zaobchádza ako s požiadavkou na dizajn a akceptáciu, nie ako so všeobecným pokynom „udržiavať olej čistý“. Užitočná špecifikácia identifikuje metódu podávania správ, miesto odberu vzoriek, zodpovednú stranu a opatrenia, ktoré treba vykonať, keď je výsledok mimo dohodnutého limitu.
Tento článok vysvetľuje inžiniersku logiku bez priradenia jedného univerzálneho cieľa čistoty. Správny cieľ závisí od komponentu, ktorý je najviac citlivý na kontamináciu, hydraulického okruhu, kvapaliny, pracovného cyklu a pokynov výrobcu komponentov.
ISO 4406 uvádza kontamináciu tuhými časticami pomocou troch číselných kódov. Sprievodca štandardmi kontaminácie spoločnosti Parker identifikuje tri pásy veľkosti ako častice väčšie ako 4 μm (c), väčšie ako 6 μm (c) a väčšie ako 14 μm (c). Kód je založený na počte častíc v definovanom objeme tekutiny, nie na vizuálnom vzhľade oleja.
Na tom rozdiele záleží. Olej môže vyzerať číry a stále obsahuje častice, ktoré sú relevantné pre ventily, čerpadlá, vodidlá a tesnenia. Naopak, jeden výsledok počtu častíc nie je úplnou diagnózou hydraulického systému. Výsledok popisuje len vzorku získanú pri uvedenej skúšobnej metóde a podmienkach.
Čísla kódov sú logaritmické pásma čistoty. Zmena jedného kódu nie je malá lineárna zmena v populácii častíc. Kupujúci by sa preto mali vyhnúť tomu, aby 18/16/13 považovali 18/16/13 za dekoratívny štítok alebo porovnávali dve správy bez toho, aby skontrolovali testovaciu metódu, kalibračný základ, umiestnenie vzorky a dátum.
Parker tiež ukazuje, že prijateľné kódy kontaminácie sa líšia v závislosti od typu systému a citlivosti komponentov. Nízkotlakovému okruhu s veľkými vôľami nemožno priradiť rovnaké požiadavky na čistotu ako vysokovýkonnému proporcionálnemu alebo servoriadenému systému. Špecifikácia musí vychádzať z návrhu systému a nie zo všeobecnej internetovej tabuľky.
Dodávací sud alebo cisterna môžu obsahovať častice z výroby, prepravy, prepravného zariadenia alebo manipulácie. „Nová ropa“ opisuje jej obchodný status; automaticky nepreukáže, že spĺňa úroveň čistoty požadovanú strojom.
V prijímacom postupe by sa mal pred plnením identifikovať druh kvapaliny, šarža dodávateľa, podmienky skladovania a metóda filtrácie. Ak je cieľ čistoty súčasťou špecifikácie nákupu, výsledok by mal byť spojený so vzorkou a zdokumentovanou skúšobnou metódou.

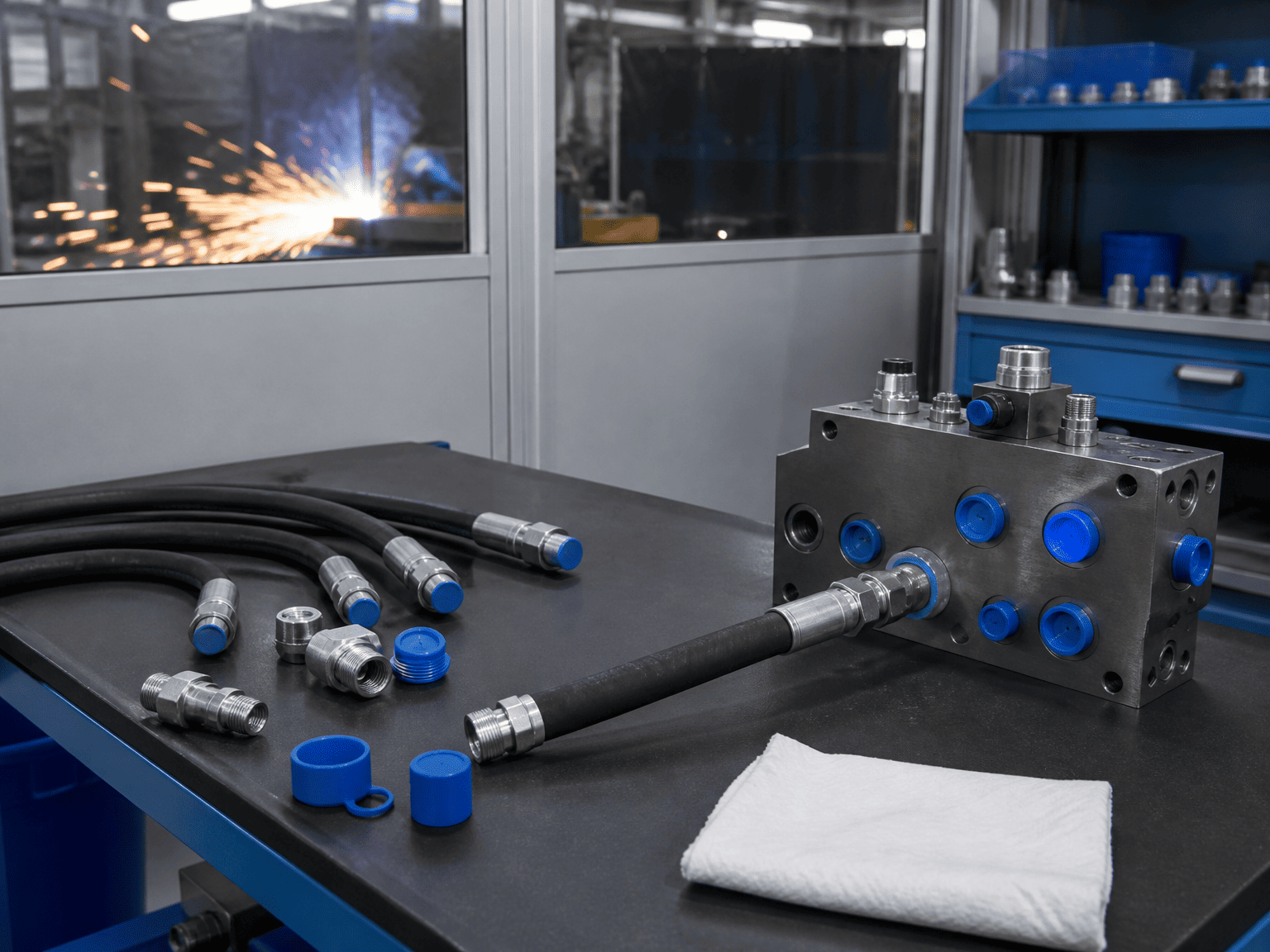

Rezanie, rezanie závitov, lemovanie, zváranie, brúsenie a obrábanie môžu zanechávať triesky, otrepy, vodný kameň alebo prach v blízkosti hydraulických spojov. Hadica môže zvonku vyzerať čisto, zatiaľ čo prenáša častice z procesu výroby alebo rezania. Uzávery a zátky sa tiež môžu stať zdrojmi kontaminácie, keď sú uložené na špinavom stole a potom nainštalované.
Čistenie nie je to isté ako utieranie vonkajšej strany dielu. Pred uzavretím okruhu je potrebné zvážiť vnútro hadíc, rozdeľovačov, potrubí a armatúr.
Každá nádrž dýcha pri zmene hladiny kvapaliny a teploty. Zlé usporiadanie odvzdušňovania môže umožniť prenikaniu polietavého prachu alebo vlhkosti. Otvorené plniace hrdlá, chýbajúce uzávery a špinavé prístupové kryty vytvárajú podobné riziká počas údržby.
Usporiadanie by malo zabezpečiť čistotu a kontrolu bežnej prevádzky. Odvzdušňovače filtrov, chránené plniace miesta a utesnené prístupové kryty nie sú kozmetické vylepšenia; sú súčasťou hranice kontroly kontaminácie.
Opotrebenie, kavitácia, poškodené povrchy, degradácia hadíc a poškodenie komponentov môžu po uvedení do prevádzky vytvárať častice. Filter môže odstrániť časť tohto materiálu, ale filtrácia nemôže nahradiť diagnostiku. Náhle zvýšenie počtu častíc by malo spustiť kontrolu zdroja, nielen výmenu filtra.

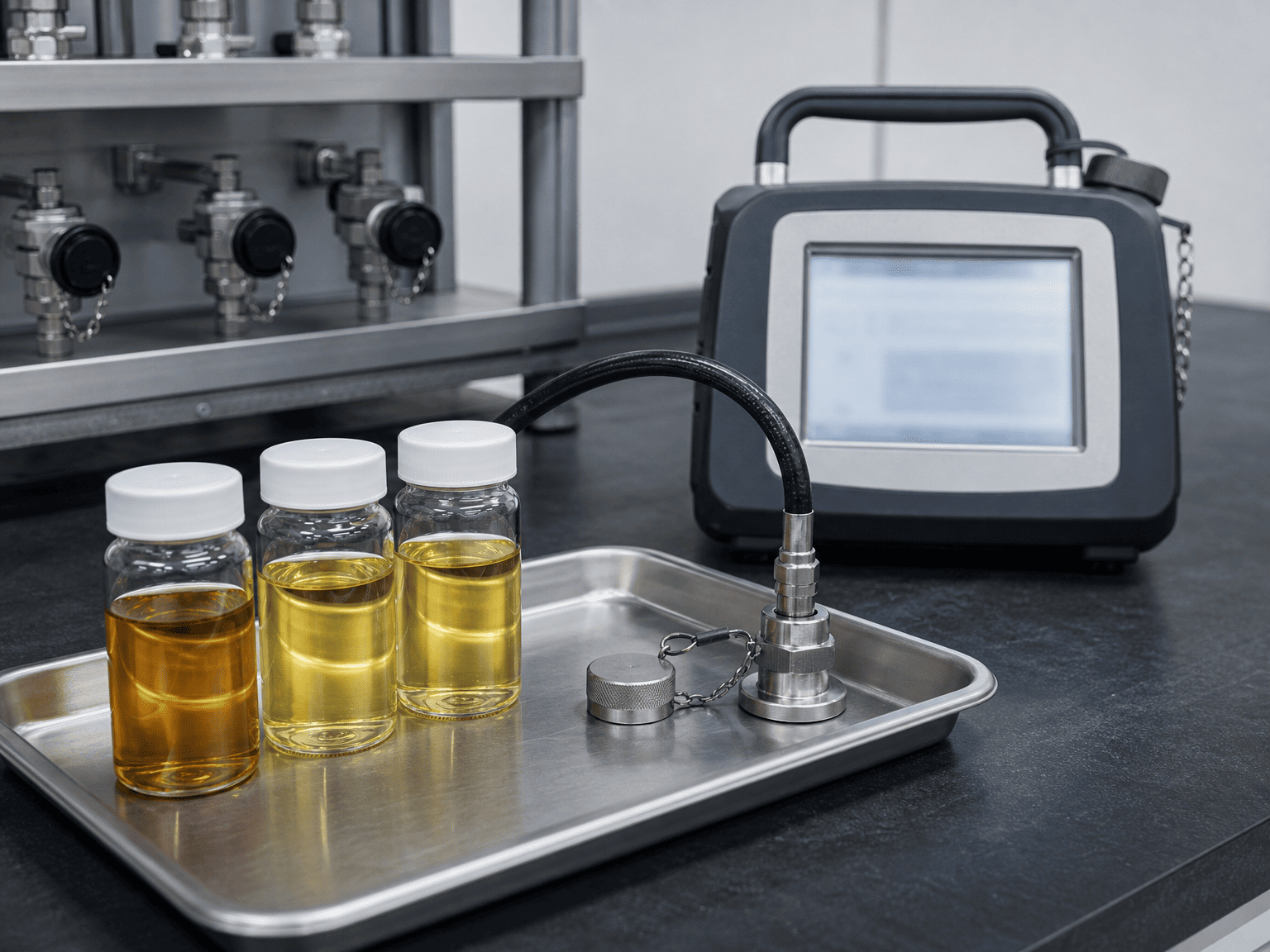

Presný test na slabej vzorke je stále zlým základom pre rozhodnutie. Odber vzoriek by sa mal naplánovať okolo miesta, ktoré predstavuje stav tekutiny, ktorý sa hodnotí.
Pre akceptačný test OEM definujte pred naplnením stroja nasledovné:
- Miesto odberu a či je pred alebo za filtráciou
- Teplota kvapaliny a prevádzkový stav počas odberu vzoriek
- Požadovaný postup preplachovania pre odber vzoriek
- Požiadavky na čistú fľašu, hadicu a armatúru
- Skúšobný štandard, kalibračný základ a laboratórna alebo prístrojová metóda
- Počet vzoriek a požiadavka na opakovateľnosť
- Osoba zodpovedná za zaznamenanie výsledku a schválenie uvoľnenia
Vzorka odobratá z tichého rohu nádrže nemusí predstavovať tekutinu prechádzajúcu ventilom. Vzorka odobratá bezprostredne po narušení systému môže tiež vykazovať dočasný stav. Miesto odberu vzoriek, časovanie a stav stroja by sa mali zaznamenať s výsledkom.
Pri skúmaní výmeny valca alebo servisu by mala byť vzorka spojená so skúmanou udalosťou. Zaznamenajte hodiny stroja, nedávnu údržbu, výmeny filtrov, nezvyčajný hluk, teplotný stav a komponent, ktorý spustil kontrolu. Počet častíc bez operačného kontextu je ťažké interpretovať.
Špecifikácia filtra by sa mala preskúmať spolu s prietokom, tlakom, obtokovým správaním, kapacitou zadržiavania nečistôt, prístupom k výmene prvku a citlivosťou okruhu na kontamináciu. Najmenšie nominálne číslo mikrónov nie je automaticky najlepšou odpoveďou.
Kontrola dizajnu by sa mala pýtať:
1. Kam s najväčšou pravdepodobnosťou vnikne kontaminácia?
2. Ktorý komponent má najmenšiu alebo najcitlivejšiu vnútornú vôľu?
3. Chráni filter komponent počas normálneho prietoku, studeného štartu a bypassu?
4. Dokáže tím údržby identifikovať zablokovaný prvok predtým, ako sa obchádzková cesta stane normálnou cestou?
5. Je filter prístupný bez otvorenia systému do nekontrolovaného prostredia?
6. Zodpovedá spätné vedenie, tlakové vedenie alebo offline filtračné usporiadanie skutočnému riziku kontaminácie?
Filter musí byť tiež kompatibilný s prietokovými a tlakovými podmienkami okruhu. Poddimenzovaný prvok môže spôsobiť nadmerný pokles tlaku. Neprístupný prvok môže zostať v prevádzke príliš dlho. Filter bez praktického indikátora stavu môže zmeniť opatrenie čistoty na oneskorené zlyhanie.
Zásobníkové odvzdušňovače, sacia ochrana, spätná filtrácia a offline filtrácia obličkovou slučkou riešia rôzne problémy. Nemali by sa považovať za vymeniteľné komponenty.
Hydraulický valecčistota by mala byť viditeľná v procese výroby a inštalácie. Vážny kontrolný zoznam OEM môže zahŕňať:
Posledný bod je ľahké prehliadnuť. Stroj môže prejsť testom kvapaliny a potom sa kontaminovať pri pripájaní hadíc, odstraňovaní krytov alebo pri výmene komponentu. Záznam o vydaní by preto mal obsahovať čas poslednej vzorky a následne vykonanú prácu.
Pre dodávateľov tlakových fliaš je dôležitá ochrana portov a čisté pripojenie, pretože kontaminácia sa môže cez hydraulický okruh dostať k tesneniam, vodidlám, ventilom a dokončeným povrchom tyčí. Valec nie je izolovaný od disciplíny čistoty stroja okolo neho.
Vyhnite sa písaniu nákupnej objednávky, ktorá hovorí len „vyžaduje sa čistý hydraulický olej“. Použiteľná požiadavka by mala obsahovať:
- Štandard čistoty a kód hlásenia
- Základ veľkosti častíc a skúšobná metóda
- Umiestnenie vzorky a stav stroja
- Dohodnutý cieľ čistoty alebo požiadavka výrobcu komponentov
- Či cieľ platí pri dodávke, po prepláchnutí, pri uvedení do prevádzky alebo počas prevádzky
- Odpoveď na výsledok mimo limitu
- Požadované záznamy vrátane dátumu odberu vzorky, identifikácie prístroja alebo laboratória a tekutiny
Cieľ by mal byť vybraný z najcitlivejšieho komponentu a skutočnej prevádzky stroja. Ak systém obsahuje proporcionálne alebo servo komponenty, použite ich publikovanú požiadavku na čistotu ako konštrukčný vstup. Ak je valec súčasťou väčšieho okruhu, nepredpokladajte, že všeobecná kategória valca určuje úroveň čistoty pre celý stroj.
Ak cieľ ešte nie je známy, správnym inžinierskym opatrením je získanie údajového listu komponentov a hydraulickej schémy. Uhádnutím kódu zo všeobecnej tabuľky sa vytvorí špecifikácia, ktorá vyzerá presne, ale nemusí chrániť systém.
Okamžite nevyhlasujte poruchu celého stroja. Najprv potvrďte identitu vzorky, metódu odberu vzoriek, stav prístroja a základ pre podávanie správ. Potom porovnajte výsledok s predchádzajúcimi vzorkami z rovnakého miesta.
Opakovaná výmena filtračných prvkov bez nájdenia zdroja môže zakryť problém s aktívnym opotrebovaním alebo vniknutím. Údaje trendu sú užitočnejšie ako jedno izolované číslo, keď je systém už v prevádzke.
Pred schválením hydraulického valca, pohonnej jednotky alebo celého okruhu sa opýtajte dodávateľa a tímu stroja:
Tieto otázky posúvajú kontrolu kontaminácie z prísľubu všeobecnej údržby k overiteľnému inžinierskemu procesu.
