HCIC zverejnila špecializovaný zdroj preAmerický motorový kladkostroj HCIC-310, čím sa do centra konverzácie s kupujúcim dostali informácie o montáži modelu a kontrola aplikácie.
Zdroj je zameraný na výrobcov úžitkových vozidiel, výrobcov karosérií, tímy údržby vozového parku a severoamerických distribútorov, ktorí potrebujú porovnať kladkostroj so skutočným podvozkom. Jeho užitočný prínos nie je prísľubom, že jeden kladkostroj sa hodí na každé vozidlo. Kupujúcim poskytuje definovaný východiskový bod: skontrolujte zverejnené rozmery, porovnajte ich s podvozkom a identifikujte zmeny potrebné pre neštandardnú inštaláciu.
Toto je verejná aktualizácia zdrojov produktu. Nejde o oznámenie menovanej zákazníckej objednávky, flotilovej zmluvy, výsledku dodávky alebo schválenia univerzálnej montáže. Konečná vhodnosť stále závisí od rámu vozidla, zaťaženia, geometrie karosérie, hydraulického okruhu a montážnych výkresov.
Kupujúci komerčného vozidla môže začať so žiadosťou o „americký zdvihák“. Tento popis nestačí na uvoľnenie objednávky. Kladkostroj sa musí pripojiť ku konkrétnemu rámu, musí pracovať cez definovanú dráhu zdvíhania a musí fungovať s hydraulickými ovládačmi vozidla.
Rovnaký problém sa vyskytuje pri výmene. Kladkostroj, ktorý vyzerá podobne ako stará jednotka, môže stále spôsobovať problém, ak sa líši pôdorys, vzor montážnych otvorov, zdvih ramena alebo hydraulické rozhranie. Správne porovnanie je medzi publikovanými údajmi o zdviháku a skutočným rozhraním podvozku.
Preto zdroj HCIC-310 uvádza rozmery v palcoch a pojednáva o úprave zdvíhacieho ramena, veľkosti základne a pozícií montážnych otvorov pre nepravidelné usporiadanie podvozku. Zverejnené informácie poskytujú tímu OEM niečo konkrétne, čo je potrebné skontrolovať pred požiadaním o cenovú ponuku.

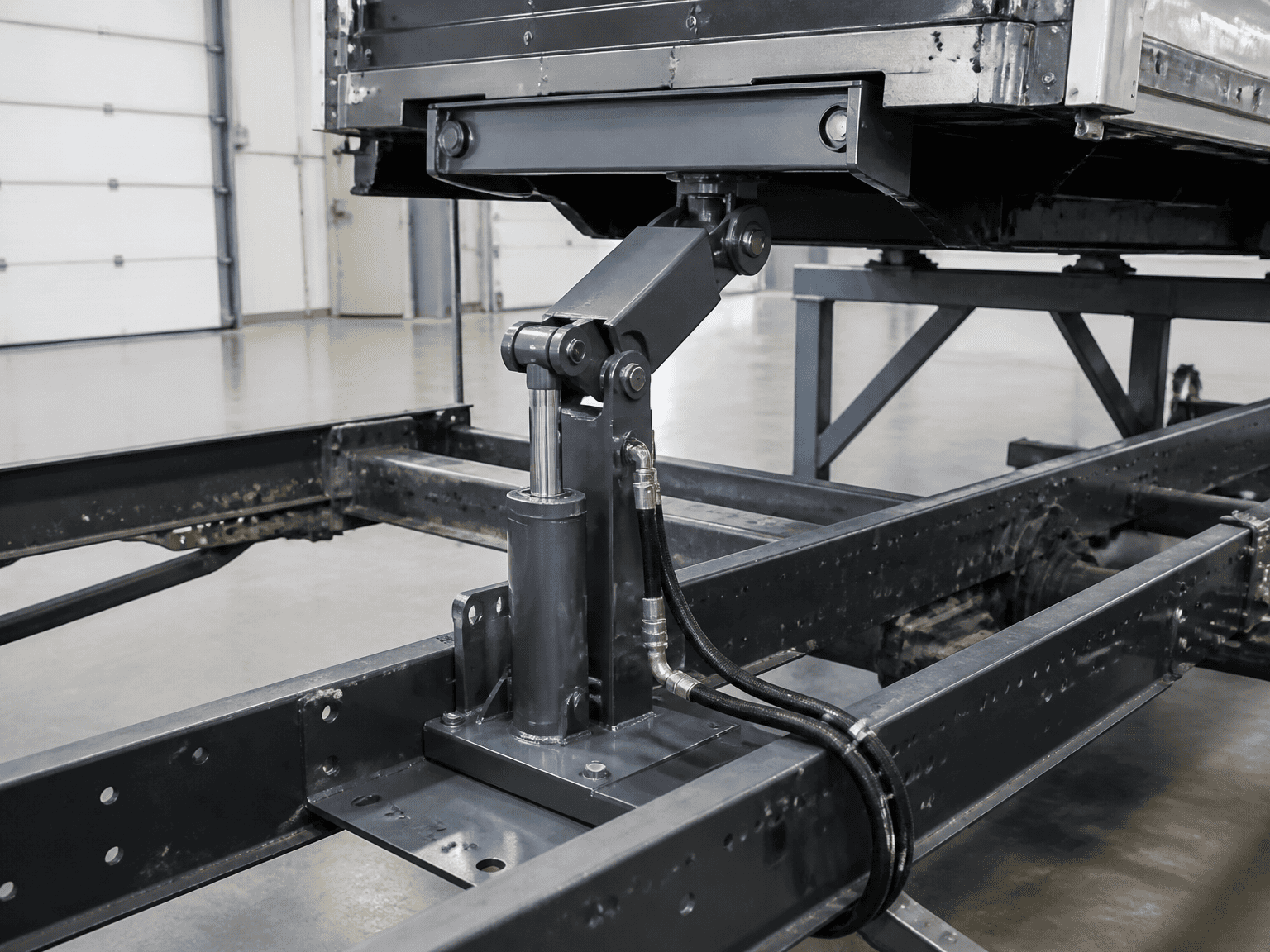

Stránka HCIC identifikuje model ako americký elektrický kladkostroj pre aplikácie vrátane sklápačov, smetiarskych vozidiel a upravených úžitkových vozidiel. Zverejňuje nasledujúce referenčné rozmery:
- Dĺžka horného priečneho nosníka:24,00 palcov
- Predĺžená dĺžka hlavného zdvíhacieho ramena:26,63 palca
- Dĺžka zasunutého hlavného zdvíhacieho ramena:19,63 palca
- Dĺžka základne:28,50 palca
- Šírka prednej základne:14,25 palca
- Šírka zadnej základne:5,00 palca
- Hrúbka prednej montáže:4,00 palca
Tieto údaje by sa mali považovať za publikované referenčné údaje pre preskúmanie HCIC-310, nie ako náhrada za aktuálny inštalačný výkres. Kupujúci by mal potvrdiť, či sú rozmery kompatibilné s podvozkom, karosériou, usporiadaním závesov, bezpečnostnými vzdialenosťami a hydraulickými spojmi na cieľovom vozidle.
Zdroj tiež uvádza, že model je možné upraviť pre špeciálne rámové konštrukcie. Uvedený smer je praktický: zdvih zdvíhacieho ramena, veľkosť základne a polohy montážnych otvorov možno porovnať so skutočnými požiadavkami podvozku. Akákoľvek zmena by mala byť pred výrobou potvrdená na schválenom výkrese.
Mnoho severoamerických úžitkových vozidiel je navrhnutých a udržiavaných približne v palcových rozmeroch. Uvedenie počiatočných rozmerov v palcoch redukuje nutný krok konverzie počas prvého porovnávania podvozku.
To neodstraňuje potrebu technickej kontroly. Jednoducho to robí prvú diskusiu konkrétnejšou. Kupujúci môže poslať merania podvozku, označiť montážne body a požiadať dodávateľa, aby posúdil rozhranie oproti referencii HCIC-310.
Vyklápače, vozidlá na svoz odpadu a upravené nadstavby môžu mať rôzne šírky rámu, vôle nadstavby, zdvíhacie dráhy a hydraulické ovládacie prvky. Kladkostroj vybraný pre jedno usporiadanie by sa nemal prenášať do iného vozidla len na základe názvu.
Dopyt by mal identifikovať funkciu vozidla, typ karosérie, dostupnú montážnu obálku, požiadavku na zdvíhanie a hydraulické pripojenie. Ak výkres nie je k dispozícii, jasné fotografie s nameranými referenčnými bodmi môžu ešte zlepšiť prvú technickú kontrolu.
Zdroj HCIC popisuje úpravy pre nepravidelné podmienky šasi vrátane pozícií montážnych otvorov a rozmerov základne. Pre kupujúceho OEM je dôležitým kontrolným bodom revízia dokumentu: konečné rozmery, materiály, spoje a požiadavky na kontrolu by mali byť zaznamenané na schválenej cenovej ponuke alebo výkrese.
Slovná zmena počas montáže nie je spoľahlivou výrobnou špecifikáciou. Technický tím, nákupný tím a továreň by mali pracovať s rovnakými schválenými informáciami.
Užitočný balík otázok by mal obsahovať:
1. Značka vozidla, model, rok a typ karosérie.
2. Výkres podvozku alebo namerané rozmery rámu.
3. Fotografie existujúcich kladkostrojov vrátane základne a montážnych bodov.
4. Požadovaná funkcia zdvíhania a geometria tela alebo kontajnera.
5. Hmotnosť prázdnej karosérie, očakávané užitočné zaťaženie a prevádzková povinnosť.
6. Dostupná dĺžka základne, šírka, výška a okolitá svetlá výška.
7. Schéma montážnych otvorov a detaily pripojenia.
8. Informácie o hydraulickom tlaku, prietoku, porte alebo hadici a usporiadanie ovládania.
9. Množstvo, miesto určenia a či ide o OEM, výmenu alebo úpravu.
10. Požadovaný výkres, záznam o kontrole, informácie o balení alebo iné dokumenty objednávky.

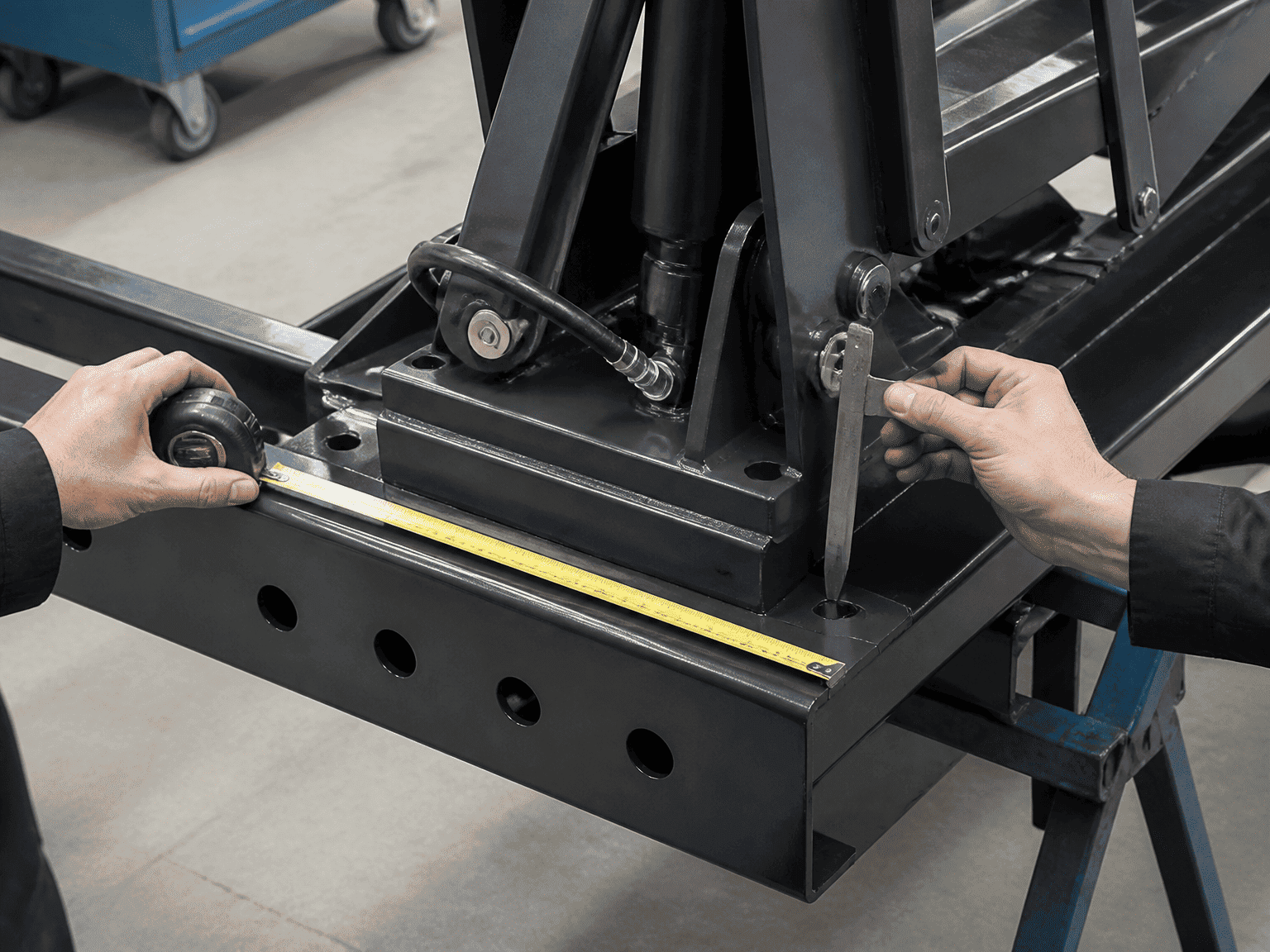

Zvinovací meter umiestnený vedľa montážnych bodov je často užitočnejší ako samotná fotografia kladkostroja. Ak je jednotka náhradou, uveďte staré číslo dielu, sériové informácie a všetky dôkazy o pôvodnej geometrii inštalácie.
Zverejnený zdroj je najlepšie použiť v počiatočnej fáze inštalácie:
- Fáza 1 – Identifikácia vozidla:definovať aplikáciu skládky, odpadu alebo upraveného komerčného vozidla.
- Fáza 2 – Porovnanie rozhrania:skontrolujte zverejnené rozmery HCIC-310 v porovnaní s usporiadaním podvozku a karosérie.
- Fáza 3 – Označte výnimky:identifikovať neštandardné šírky rámu, polohy otvorov, zdvih ramena alebo hydraulické spoje.
- Fáza 4 – Potvrďte nákres: dohodnite sa na konečnej konfigurácii pred výrobou alebo úpravou.
- Fáza 5 – Preskúmajte potreby kontroly a dodávky:uveďte doklady a kontroly potrebné pre objednávku.
Tento proces pomáha oddeliť diskusiu o štandardnej výbave od vlastnej konfigurácie. Zabraňuje tiež bežnej chybe pri získavaní zdrojov: schvaľovanie kladkostroja z katalógového názvu, pričom mechanické rozhranie zostáva nedefinované.
Zdroj HCIC-310 nestanovuje, že každý severoamerický sklápač alebo vozidlo na odpadky môže prijať model bez úprav. Nenahrádza tiež výkres podvozku, kontrolu zdvíhacej sily, kontrolu hydraulického okruhu alebo posúdenie bezpečnosti stroja.
Zverejnená stránka obsahuje informácie o aplikácii a rozmeroch, ale konečná konfigurácia musí byť potvrdená pre skutočné vozidlo. Nároky na konkrétneho zákazníka, vozový park, objem objednávok, výkon dodávky alebo výsledok v teréne by sa nemali odvodzovať zo zdroja produktu, pokiaľ HCIC tieto podrobnosti nezverejní samostatne.
Toto rozlíšenie je dôležité pri obstarávaní hydrauliky B2B. Užitočná aktualizácia spoločnosti by mala objasniť ďalší technický krok kupujúceho bez toho, aby sa zo štandardnej stránky produktu stala nepodporovaná prípadová štúdia projektu.
