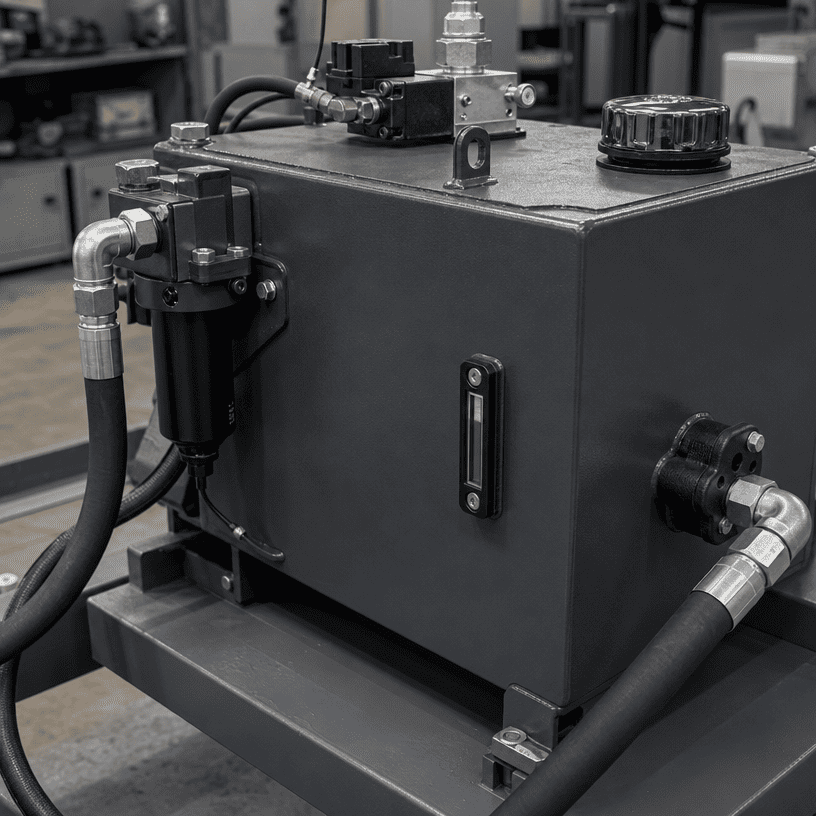

A hydraulická pohonná jednotkanádrž nie je len nádoba na olej. Podporuje skladovanie tekutín, riadenie spätného toku, uvoľňovanie vzduchu, prenos tepla, kontrolu kontaminácie a servisný prístup. Ak je nádrž zvolená len na základe jej vonkajších rozmerov alebo vhodného menovitého objemu, pohonná jednotka môže byť náročná na uvedenie do prevádzky a náročnejšia na údržbu.
Táto príručka poskytuje inžinierom OEM a kupujúcim zariadení praktický spôsob, ako skontrolovať požiadavky na nádrž pred požiadaním o cenovú ponuku hydraulickej pohonnej jednotky. Nepodporuje univerzálny pomer nádrže a čerpadla. Správna konštrukcia závisí od okruhu, pracovného cyklu, kvapaliny, inštalačného priestoru a prevádzkového prostredia.
Nádrž by mala byť definovaná po pochopení hydraulického okruhu. Začnite s pohonmi, ventilmi, usporiadaním čerpadla, prevádzkovou sekvenciou a očakávaným spätným tokom. Okruh, ktorý prerušovane pohybuje valcom, má iné požiadavky na zásobník ako systém, ktorý beží nepretržite alebo používa niekoľko ovládačov naraz.
Pred výberom nádrže zhromaždite nasledujúce informácie:
Táto informácia sa zmení na "Koľko litrov potrebujeme?" na užitočnejšiu inžiniersku otázku: ako sa musí nádrž správať počas celého prevádzkového cyklu?
Vonkajšie rozmery nádrže alebo objem na štítku nehovoria celý príbeh. Časť objemu nádrže môže byť potrebná na expanziu, upokojenie spätného toku, pokrytie saním a bezpečnú prevádzkovú hladinu. Využiteľný prevádzkový objem je teda odlišný od celkového geometrického objemu.
Preskúmanie dizajnu by malo definovať:
- Normálna hladina oleja
- Minimálna hladina pre spoľahlivé nasávanie čerpadla
- Maximálna hladina naplnenia
- Priestor pre tepelnú rozťažnosť
- Voľný objem pre uvoľnenie vzduchu a spätný tok
- Prístup na odtok a čistenie
Čerpadlo by nemalo čerpať z úrovne, ktorá umožňuje vstup vzduchu do sacieho potrubia. Zároveň by sa nádrž nemala naplniť tak vysoko, aby expanzia alebo spätné miešanie vytváralo sekundárny problém. Konečné hladiny musia byť nastavené pre aktuálne podmienky kvapaliny a stroja.
Spätný olej sa môže dostať do zásobníka rýchlosťou, teplom a unášaným vzduchom. Ak je vratný otvor príliš blízko k saciemu výstupu, čerpadlo môže dostať slabo odvzdušnenú kvapalinu skôr, než nádrž stihne oddeliť vzduch a upokojiť tok.
Rozloženie zvuku zohľadňuje:
Účelom nie je len zväčšiť nádrž. Má vytvoriť riadenú cestu od návratu k nasávaniu, aby kvapalina mohla uvoľniť strhnutý vzduch a usadiť sa predtým, ako ju čerpadlo znovu použije.
Nasávanie čerpadla si zaslúži vlastnú konštrukčnú kontrolu. Nasávacie potrubie by malo byť krátke a priame tam, kde to inštalácia umožňuje, s vhodným priemerom a usporiadaním, ktoré zabráni zbytočnému obmedzeniu. Ostré zmeny smeru, zlé umiestnenie prívodu alebo poddimenzované pripojenie môžu spôsobiť problémy, aj keď nominálny objem nádrže vyzerá ako primeraný.
Skontrolujte vzťah medzi:
- Umiestnenie prívodu čerpadla
- Minimálna hladina oleja
- Priemer a dĺžka sacieho potrubia
- Usporiadanie vstupného sitka, ak sa používa
- Servisný prístup okolo čerpadla
- Vypúšťacia a čistiaca poloha nádrže
Nevyberajte sacie usporiadanie len preto, že sa hodí do krytu. Požiadavky výrobcu čerpadla na prívod a stav celého okruhu sa musia skontrolovať spoločne.
Zásobník môže pomôcť odovzdať teplo okolitému prostrediu, ale nie je automaticky dostatočným chladičom. Tvorba tepla závisí od tlakových strát, prietoku, doby cyklu, správania ventilu, zaťaženia motora a prostredia inštalácie.
Pre kontrolu OEM zaznamenajte, kedy systém produkuje teplo a kde bude nainštalovaná pohonná jednotka. Kompaktný kryt v blízkosti zdroja tepla môže vyžadovať iné tepelné riešenie ako vetraná jednotka inštalovaná na voľnom priestranstve.
Správna postupnosť je:
1. Identifikujte prevádzkovú povinnosť.
2. Odhadnite, kde sa moc stráca.
3. Skontrolujte povrch nádrže a pohyb vzduchu.
4. Rozhodnite sa, či je potrebné dodatočné chladenie.
5. Overte výsledok počas reprezentatívnej prevádzky.
Vyhnite sa pridávaniu chladiča alebo zvyšovaniu objemu nádrže bez toho, aby ste pochopili skutočný zdroj tepla. Zásobník je súčasťou tepelného dizajnu, nie náhradou účinnosti okruhu.
Konštrukcia zásobníka by mala sťažiť vstup špiny a vody a personálu údržby by mala uľahčiť odstránenie kontaminácie. Náplň-odvzdušňovač, prístupový kryt, odtokový bod a usporiadanie spätnej filtrácie ovplyvňujú čistotu kvapaliny.
Užitočné otázky týkajúce sa dizajnu zahŕňajú:
- Je plniaci otvor chránený pred okolitým prostredím?
- Je možné vykonať údržbu odvzdušňovača bez demontáže pohonnej jednotky?
- Je odtok umiestnený v najnižšom praktickom bode?
- Dá sa nádrž vyprázdniť bez rizika rozliatia?
- Je spätný filter prístupný na kontrolu?
- Je možné v prípade potreby vyčistiť vnútro nádrže?
Odpoveď by mala byť viditeľná na výkrese rozloženia. Čisto vyzerajúci vonkajší kryt nedokazuje, že vnútorná cesta údržby je praktická.

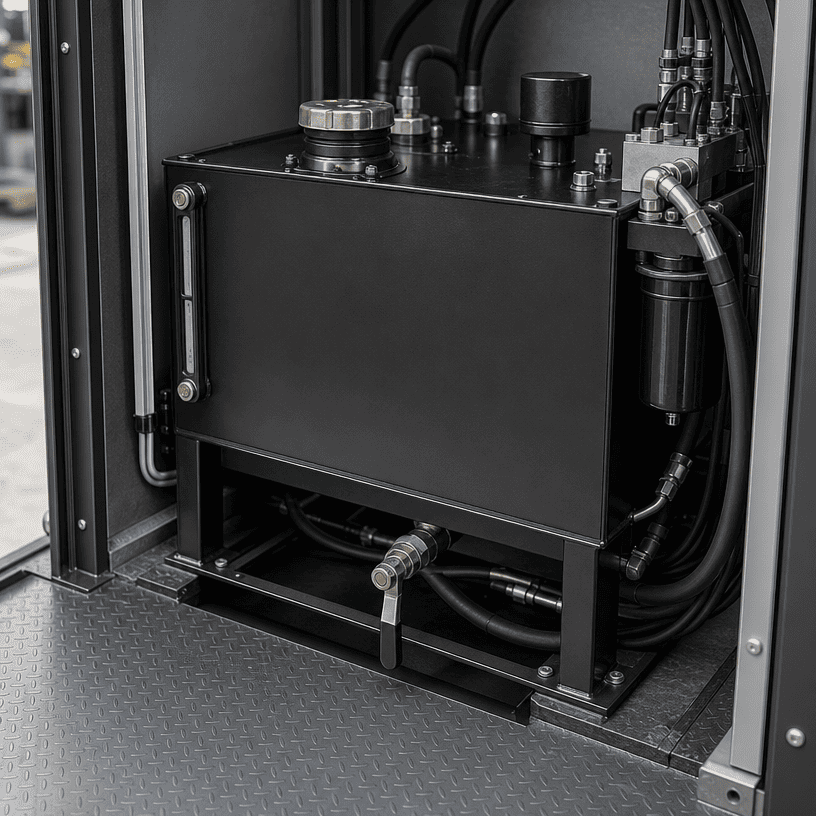

Nádrže často zlyhávajú skôr vo fáze integrácie ako vo fáze výpočtu. Nádrž môže zodpovedať nominálnej ploche, ale môže byť v rozpore s motorom, potrubím, elektrickým krytom, rámom prívesu, ochranným alebo zdvíhacím bodom.
Pred schválením návrhu skontrolujte:
Trojrozmerné rozloženie alebo kótovaný výkres zostavy môže odhaliť konflikty skôr ako zoznam dielov. Nádrž musí byť prevádzkyschopná po inštalácii pohonnej jednotky, nielen zostaviteľná na pracovnom stole.
Užitočný balík cenových ponúk zvyčajne obsahuje:
Ak niektoré hodnoty nie sú známe, označte ich ako otvorené položky namiesto toho, aby ste ich vyplnili predpokladmi. Transparentná technická kontrola je rýchlejšia ako prerábanie nádrže po začatí výroby.
Prietok čerpadla je dôležitý, ale neopisuje úplný vzor návratu, pracovný cyklus alebo objem ovládača.
Nádrž potrebuje definovanú minimálnu a maximálnu hladinu, expanzný priestor a kontrolované podmienky nasávania.
To môže skrátiť dráhu tekutiny a znížiť príležitosť na uvoľnenie vzduchu a upokojenie prúdenia.
Plnička, odvzdušňovač, filter alebo odtok, ku ktorým sa nedá bezpečne dostať, časom predĺži čas údržby.
Tepelná bilancia závisí od celého hydraulického okruhu a prostredia inštalácie.
Kryt, čerpadlo, rozdeľovač, hadice a elektrické časti je potrebné skontrolovať ako jeden systém.
Dobrá veľkosť nádrže hydraulickej pohonnej jednotky je náčrt rozloženia a prevádzkového cyklu, nie odhad objemu. Technik musí spoločne skontrolovať použiteľnú hladinu oleja, oddelenie spätného toku, sanie čerpadla, tepelnú bilanciu, kontrolu kontaminácie a prístup k údržbe.
V prípade vlastného projektu HPU pošlite HCIC informácie o obvode a rozhraní stroja pred dokončením rozmerov zásobníka. To dáva dizajnérskemu tímu lepší základ pre výber nádrže, čerpadla, rozdeľovača, filtrácie a riadiaceho usporiadania ako jednej integrovanej jednotky.
